1000 Вт 0-48 в 0-20 А регулируемый ток и напряжение питания ограничитель тока SMPS с

1000 Вт 0-48 в 0-20 А регулируемый ток и напряжение питания ограничитель тока SMPS с

Технические характеристики

Новый Регулируемый источник питания с ограничением по тока имеет стабильную и надежную работу. Выходное напряжение постоянного тока постоянно регулируется от (0-48 в). Точность регулировки высокая. Высокоточный Многофункциональный потенциометр используется. Он имеет функцию ограничения тока перегрузки и ограничения тока на выходе (0-20A). Непрерывная регулировка, напряжение и ток управления сигналом 0-5 В, мощность 0-1000 Вт Технические показатели 1. Диапазон выходного напряжения: 0-48 в непрерывно регулируется, максимальный выходной ток: 20А 2, ограничение тока на выходе Диапазон тока: (0-20A) Непрерывная регулировка 3, напряжение пульсации; не более 100 мВ 4, эквивалентное внутреннее сопротивление регулятора: не более 0. O5Ω 5, с коротким замыканием · Защита от перегрева · предельная защита тока, функция автоматического восстановления Область применения: В основном используется для различных зарядных аккумуляторов, оборудования постоянного тока, бесступенчатого регулирования скорости двигателя постоянного тока, светодиодный бесступенчатый затемнение, химическое Гальваническое регулирование скорости, научно-исследовательский тест, студенческий эксперимент и т. д., и широкий спектр использования. Особое внимание: при использовании индуктивной нагрузки, такой как двигатель или вентилятор, пожалуйста, обратите внимание на Максимальный пусковой ток параметра двигателя. Этот параметр должен быть не выше максимального рабочего тока блока питания. В противном случае может быть поврежден блок питания. Вы должны выбрать источник питания более высокого тока или смягчить мотор. Схема защиты активируется для поглощения пускового тока. Формула мощности) напряжение X ток = мощность Например: Подключите устройство 12V10A, мощность составляет 120 Вт, подключите к устройству 36V10A, мощность 360 Вт. Чтобы обеспечить срок службы источника питания, пожалуйста, не используйте полную нагрузку, когда вы используете его. Мы рекомендуем использовать мощность должна быть 80% от номинальной мощности. Например: этикетка блока питания составляет 500 Вт, мощность использования должна быть: 500 Вт * 80% = 400 Вт

Управление в использовании

Как (предельный ток) настроить ток? Этот шаг только для регулировки тока, если вам не нужно adjus ток, вы не можете это сделать.

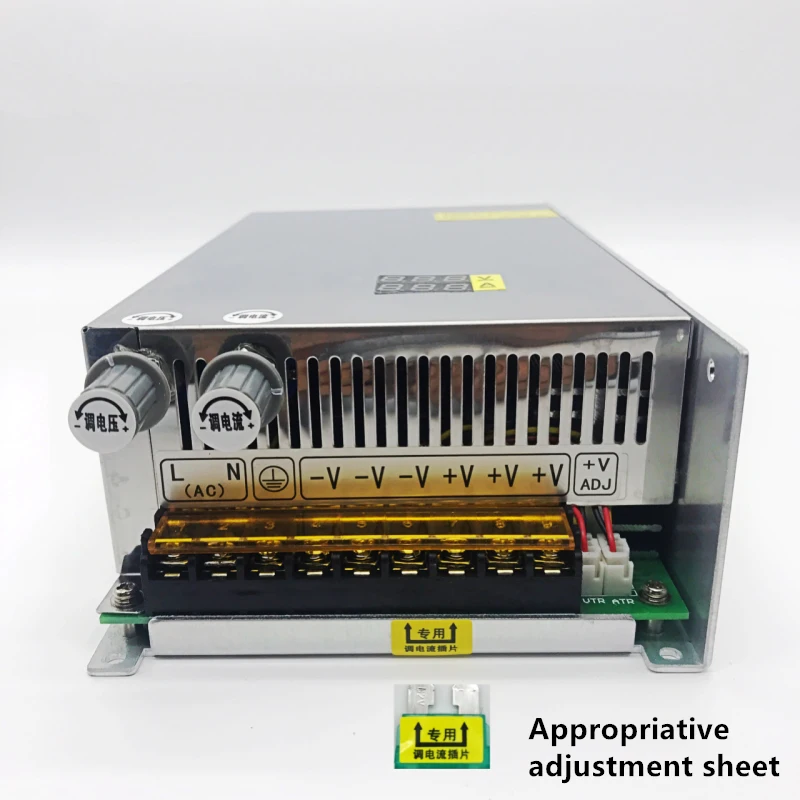

1. Выключите питание, импульсный источник питания без нагрузки. Вставьте штекер (Специальный для регулировки тока) в 6-й и 7-й порты порта проводки, Ослабьте винт порта отверткой и затяните отверткой (в это время, подключение к указанной мощности). Как показано выше

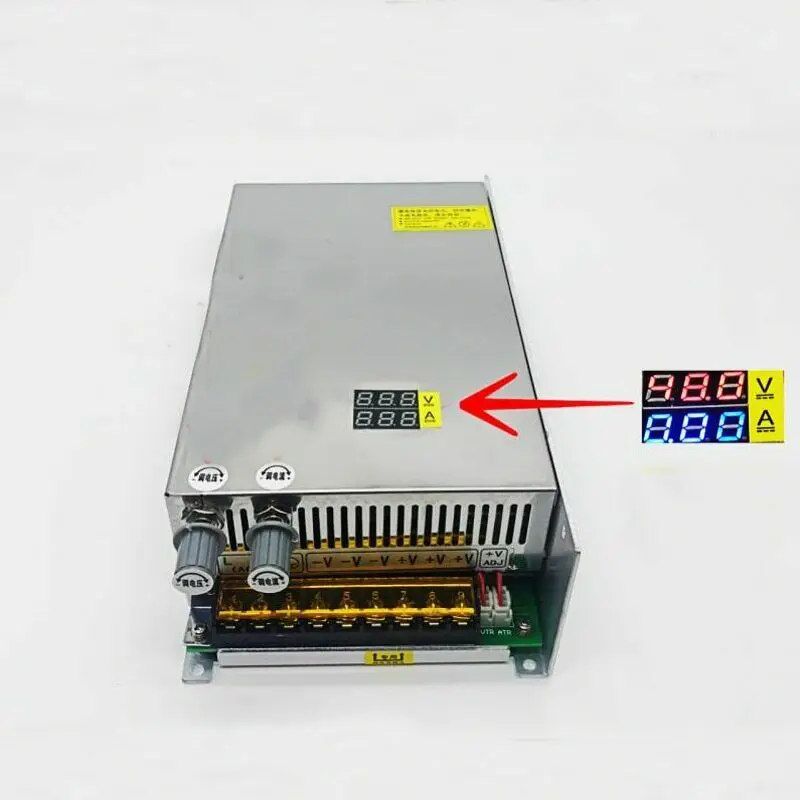

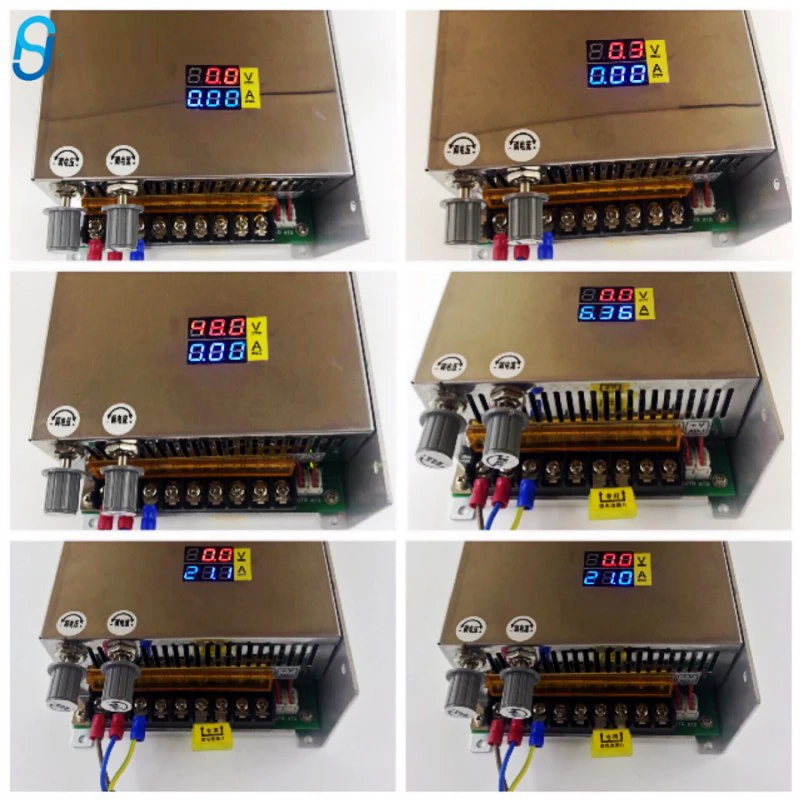

2. Включите питание, Отрегулируйте правую боковую ручку, (Отрегулируйте текущий регулятор), вы можете настроить желаемый текущий предельный параметр, и отображать текущий параметр синхронно с цифровым дисплеем. 0-40A/0-20/0-17A/0-28 можно регулировать в течение всего процесса. 3. Выключите питание, снимите (специальная Регулировка текущая вилка), а затем подключите к нагрузке. Когда устройство загрузки подключено, текущее значение можно отрегулировать непосредственно в режиме реального времени. Максимальное значение тока-это максимальное значение тока устройства нагрузки. Если регулятор тока по часовой стрелке превышает максимальное значение тока устройства, значение цифрового тока не продлится. Синхронизированный цифровой дисплей в реальном времени, показывающий только Максимальное значение тока устройства. L, N AC входной терминал FG заземление Марка V + DC Выход положительный терминал V-DC выходной отрицательный терминал ADJ регулируемый потенциометр тонкая настройка выходного напряжения постоянного тока ● Полный входного напряжения ● Миниатюризации ● Функция защиты от короткого замыкания/перегрузки/перенапряжения ● 100% тест на старение при полной нагрузке Входное напряжение и частотный диапазон ---------- 220 В переменного тока/47 ~ 63 Гц Пусковой ток -------------- 20A @ 120VAC (холодный старт) Диапазон регулировки выходного напряжения -------------- ± 100% (Номинальное выходное напряжение) Защита от перегрузки ------------------ 105% ~ 200% (номинальная нагрузка), самовосстановление Защита от перенапряжения ------------------ 115% ~ 135% (Номинальное выходное напряжение) Защита от короткого замыкания ------------------ самовосстановление Время запуска вывода --------------- ≤2S @ 120VAC ≤1. 0S @ 230VAC Время удержания на выходе -------------- ≥10 мс @ 120 В переменного тока, ≥20 мс @ 230 В переменного тока Прочность изоляции ------------------- вход-выход: AC1500V, 1 мин Вход-Корпус: AC1500V, 1 мин Выход-Чехол: в пост. Тока, 1 мин Рабочая среда ---------------------10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсации)
