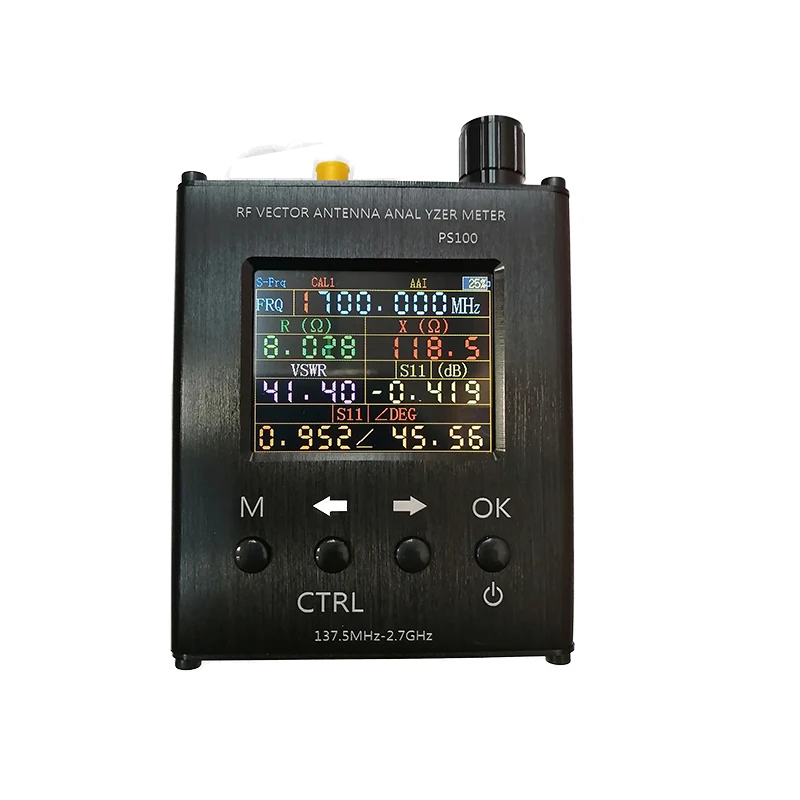

Сейчас наша компания не производит инструмент N1201SA. PS100 для продажи является обновленной версией N1201SA!

Основные технические показатели

Технический индекс

Рабочая частота

140 МГц ~ 2700 МГц

Частотный диапазон

1 кГц

Монитор

2.4TFT Разрешение 320 и раз; 240 (QVGA)

Батарея Емкость

2000 мАч (7.4Wh)

Мощность потребления

<1,5 W

Зарядный ток никель-металл

400mA

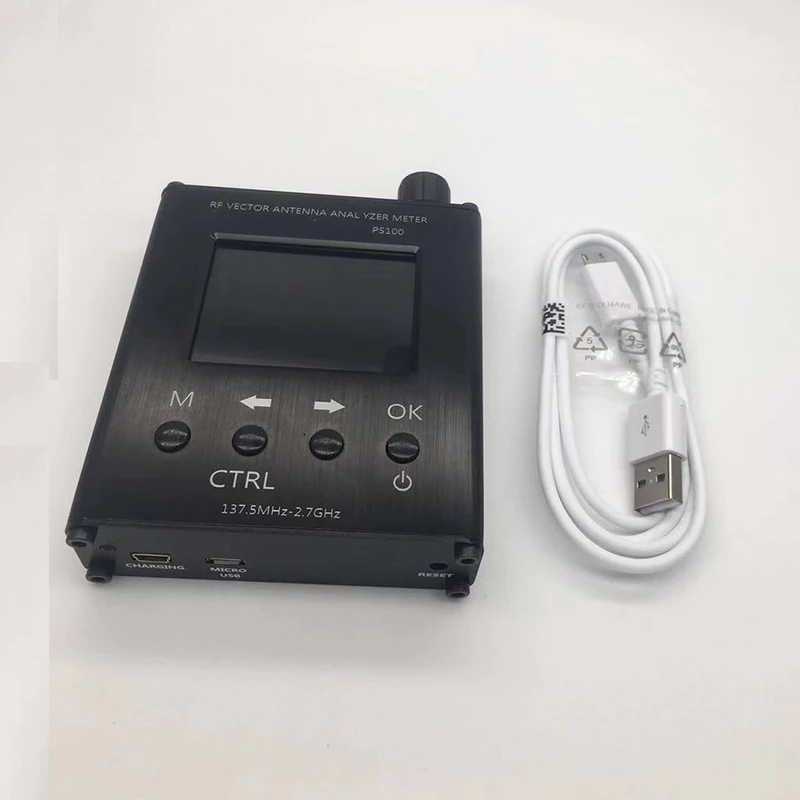

Разъем для зарядного устройства

USB (временно как интерфейс зарядки, передача данных не открывается

Автоматическое отключение

Можно установить (всегда открыть, от 5 минут до 60 минут)

Параметры измерения

Сопротивление, реактивация, стоящая волна, S11

Разрешающая способность

4Bit эффективное соотношение цена/качество

Точность частоты

± 5ppm

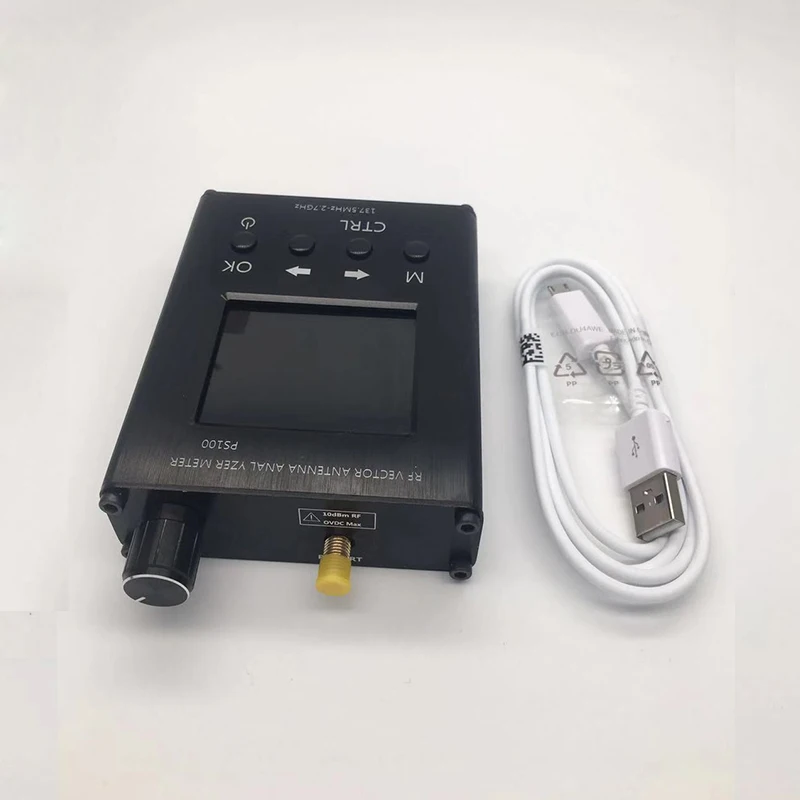

Разъем

SMA-K

Диапазон измерений

Импеданс

0,1 & Omega; ~ 1000 & Omega; (абсолютное значение импеданса)

Стоячей волны

1,000 ~ 65

S11 (дБ)

0dB ~-60dB

Погрешность (измерение одной точки)

Импеданс

<Абсолютное значение сопротивления & times; 3% & plusmn; 0,1 & Omega; (Z менее 200 & Omega; & lt; 1,5 ГГц)

Стоячей волны

<Эффективное чтение и время; 10% & plusmn; 0,1

S11
(ДБ/и град;)

0,1 дБ/5 ° (0 дБ ~-10 дБ)

1 дБ/10 ° (-10 дБ ~-20 дБ)

5 дБ/20 ° (-20 дБ ~-40 дБ)

Направленного действия

<35 дБ (140 МГц ~ 2 ГГц после калибровки), & lt; 30 дБ (2 ГГц ~ 2,7 ГГц)

Точек

280

Выход уровня

-18dBm

Рабочая температура

0C ~ 40 C

Атмосферное давление

860hPa ~ 1060hPa

Только один УФ-диапазон всей сети талант, цена, точность, но и единственный. Измерение сопротивления с минимальным разрешением 0,001, соединение может быть очень легко отличить герметичность упругой, не верите? Вы можете попробовать.

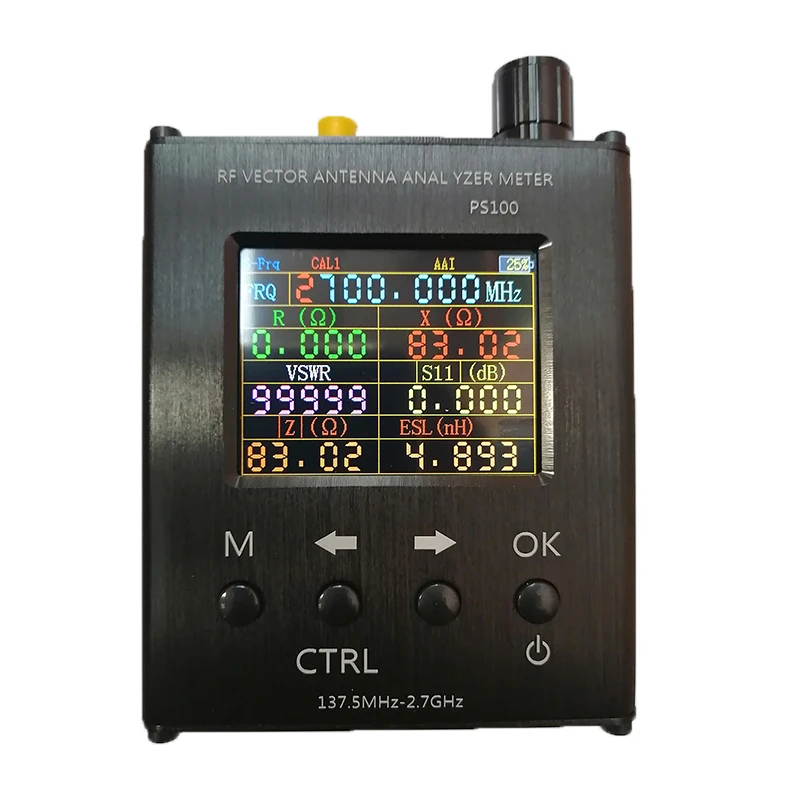

Прибор состоит из четырех интерфейсов: измерение одной точки, функция сканирования, информация о системе, калибровка и калибровка
Загрузочный доступ по умолчанию к интерфейсу измерения одной точки.
Примечание: для удобства пользователя, каждая калибровка автоматически изменяет параметры калибровки на калибровку пользователя. В то же время, для обеспечения целостности калибровки, процесса калибровки, сбоя функции автоматического выключения, то есть для поддержания той же загрузки.
Загрузка и выключение
Состояние выключения удерживайте нажатой клавишу CTRL нажмите клавишу switch machine.
Состояние загрузки, длительное нажатие (2 S выше) переключение клавиш, ослабление, инструмент будет выключен
Состояние загрузки, длительное нажатие (2 S выше) переключение клавиш, ослабление, инструмент будет выключен
Некоторые предложения по использованию инструмента
1, чтобы обеспечить точность измерения и калибровки, пожалуйста, разогрейте прибор по крайней мере 15 минут.
2, пожалуйста, попробуйте использовать лучшее качество радиочастотных кабелей и разъемов.
3, хорошая калибровка метка кабеля, в следующий раз вам не нужно калибровать и использовать напрямую.
4, точность измерения воздействия тестового кабеля, поэтому рекомендуется использовать чехол, не выбирайте слишком длинный Тестовый Кабель.
5, измерение и калибровка, пожалуйста, убедитесь, что нет сильного беспроводного сигнала вокруг, чтобы не мешать измерению результат не является точным.
6, если измерение сопротивления само по себе не понять, вы можете обратиться к использованию векторного сетевого анализатора инструкции и учебные материалы. Этот инструмент эквивалентен функции векторного анализа сети с одним портом.
Зарядка
Из-за большого энергопотребления машины, поэтому емкость аккумулятора также больше, конструкция ограничения тока зарядки составляет 400 мА, полная Разрядка Для зарядки до 5 часов. Если заряд находится в состоянии загрузки, общее потребление тока около 750 мА, поэтому для того, чтобы иметь возможность нормально заряжать, пожалуйста, используйте ток выходной мощности на 1А больше, чем зарядное устройство для телефона для зарядки. Недостаточная мощность батареи прибора, пожалуйста, зарядите его вовремя, чтобы не повредить батарею.
Для хранения и транспортировки
Поскольку инструмент содержит литий-полимерный аккумулятор для хранения, пожалуйста, выключите устройство, когда устройство полностью заряжено. Если не долго, рекомендуется каждый раз заряжать один раз в 1 год, чтобы не повредить заряд батареи.
Пожалуйста, сделайте хорошую работу, чтобы предотвратить и уронить упаковку. Содержащий батарею, предложенный наземный или водный транспорт.
На что следует обратить внимание
1 меньше времени зарядки аккумулятора, Избегайте длительного времени в состоянии отсутствия питания.
2. РЧ-интерфейс для SMA-K. Из-за относительно низкой прочности меди, чем другие металлы, пожалуйста, старайтесь быть осторожны, чтобы защитить, избегайте падения, повреждения ударов
Гарантия и техническое обслуживание: этот инструмент предоставляет бесплатную гарантию в течение одного года после продажи оборудования.
