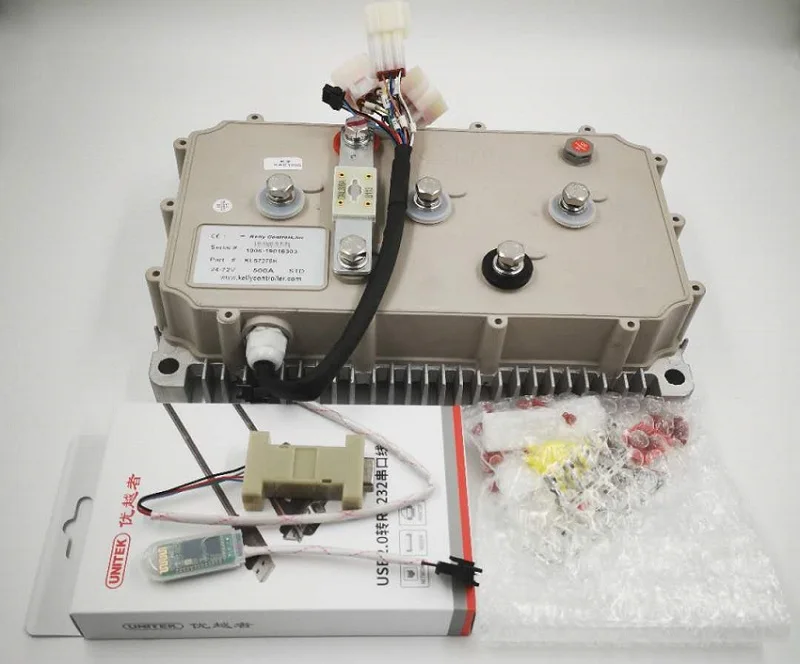

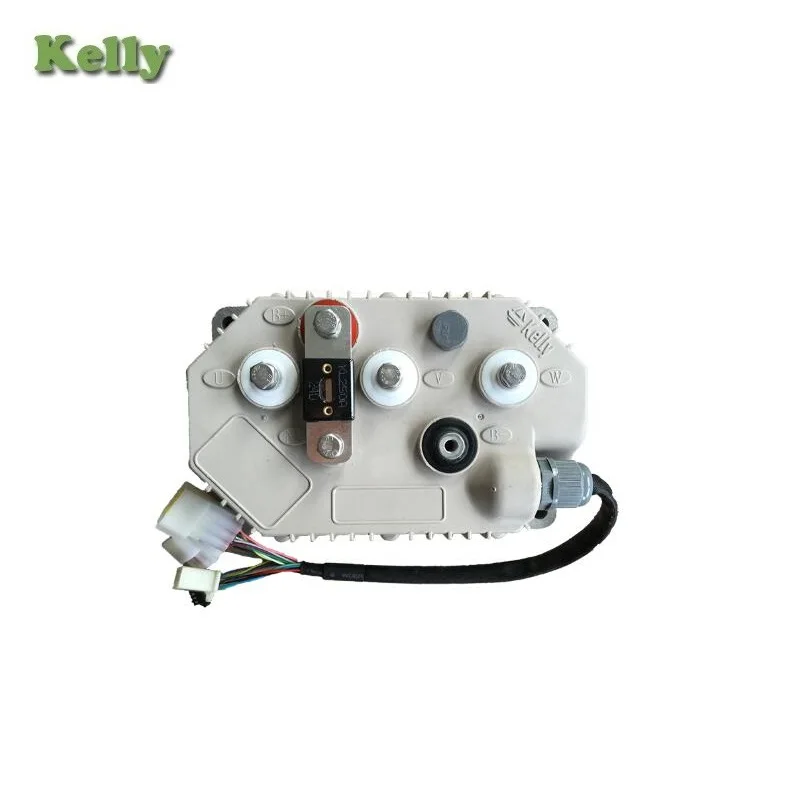

Kelly герметичный контроллер индукционного двигателя переменного тока SVPWM (24-72 В)

Kelly герметичный контроллер индукционного двигателя переменного тока SVPWM (24-72 В)

Модель

Напряжение

Пиковый ток 1 минута

Непрерывный ток

Келли KAC-H контроллер индукционного двигателя переменного тока

KAC6022H

24-60 в

220а

88а

KAC6030H

24-60 в

320A

128A

KAC7230H

24-72 в

300А

120А

KAC7245H

24-72 в

350A

140A

KAC7250H

24-72 в

400A

160A

KAC7275H

24-72 в

500А

200A

Лучше, если клиенты могут предоставить параметры двигателя переменного тока, чтобы мы могли настроить контроллер для двигателя перед отправкой. Нам нужны параметры двигателя ниже.

Номинальное напряжение переменного или постоянного тока. Например, 42VAC = 60VDC.

Номинальная мощность

Номинальная скорость (об/мин)

Номинальная частота

Электродвигатель

Импульсы двухканального кодировщика A/B

Общие функции:

Расширенное Обнаружение и защита неисправностей. СВЕТОДИОДНЫЙ мигающий рисунок указывает на источники неисправности. Клиенты также могут прочитать код ошибки или сообщение в программном обеспечении ПК или приложении Android.

Мониторинг напряжения батареи. Это остановит вождение, если напряжение батареи слишком высокое, и он будет постепенно сокращать питание двигателя, так как напряжение батареи падает, пока он не выключается полностью при заданном «низком напряжении батареи».

Встроенная петля тока и защита от перегрузки по току.

Настраиваемый диапазон защиты температуры двигателя.

Уменьшение тока при низкой температуре и высокой температуре для защиты аккумулятора и контроллера. Ток начинает скатываться при температуре 90 ℃ чехол, выключается при 100 ℃.

Контроллер продолжает следить за напряжением подзарядки батареи во время регенеративного торможения, постепенно сокращая ток, так как напряжение батареи увеличивается, а затем полностью отключается, когда напряжение становится слишком высоким.

Максимальная обратная скорость и скорость вперед могут быть настроены между 20% и 100% соответственно и отдельно.

4-контактный разъем к конвертеру RS232 и USB к кабелю RS232 позволяет конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, который должен быть основан на ОС Android. Люди могут выполнять ту же работу и конфигурацию на ПК программного обеспечения, используя вместо этого Стандартный USB к RS232 кабель. (Рекомендуется использовать USB к RS232 кабель от Kelly напрямую)

Обеспечение a + 5 вольт и + 12V Выход для подачи различных видов датчиков, включая зал эффективной дроссельной заслонки или тип педали.

3 входа переключателя, которые активируются при подключении к + 12 В. По умолчанию для переключателя вперед, тормозного переключателя и реверсивного переключателя.

2 аналоговых входа 0-5 В, которые по умолчанию предназначены для ввода дроссельной заслонки и ввода температуры двигателя.

Настраиваемый Датчик температуры двигателя и защита с рекомендуемым термистором KTY84-130/150.

Двухканальный A/B энкодер вход для поддержки контроля скорости.

Блок питания контроллера является стандартным диапазоном напряжения батареи.

Внимание!:Регенерация имеет тормозной эффект, но не заменяет функцию механического тормоза. Для остановки транспортного средства требуется механический тормоз. Regen не является функцией безопасности! Контроллер может остановить regen, без предупреждения, чтобы защитить себя или аккумулятор (он не защитит вас!).

Особенности

Интеллект с мощным микропроцессором.

Синхронное исправление, сверхнизкое падение и быстрое SVPWM и FOC для достижения очень высокой эффективности.

Электронный реверсивный механизм.

Мониторинг напряжения на 3 фазах двигателя, шине и источнике питания.

Мониторинг напряжения на источнике напряжения 12 В и 5 В.

Сила тока на всех 3 фазах двигателя.

Цикл управления током.

Защита от перегрузки по току.

Защита от перенапряжения.

Настраиваемый лимит для тока двигателя и тока батареи.

Низкий уровень ЭМС.

Светодиодный код неисправности.

Защита аккумулятора: уменьшение тока, предупреждение и выключение при настраиваемом высоком и низком напряжении батареи.

Прочный алюминиевый корпус для максимального рассеивания тепла и суровых условий.

Прочные терминалы с высоким током и прочные авиационные разъемы для малого сигнала.

Тепловая защита: отключение тока, предупреждение и выключение при высокой температуре.

Замедление скорости в зависимости от скорости торможения при включении тормозного переключателя.

Замедление скорости в зависимости от скорости торможения в обратном направлении. Настраиваемая функция ускорения заднего хода.

Поддержка трех режимов торможения: торможение дроссельной заслонки, торможение тормозного переключателя или торможение заднего хода, нейтральное торможение. Настраиваемое время торможения и время выпуска тормозов в программе конфигурации. Может запрограммировать сумму regen в пользовательской программе для различных режимов regen.

Настраиваемая высокая защита педали: контроллер не будет работать, если высокий уровень дроссельной заслонки будет обнаружен при включении.

Умножение тока: отнимает меньше тока от батареи, выводит больше тока к двигателю.

Простая установка: может работать 3 проводной потенциометр.

Стандартный компьютер/ноутбук для программирования. Есть еще один выбор для клиентов для программирования KAC-S контроллера. Стандартный планшет с ОС Android для программирования. Нужен Z-TEK usb-кабель RS232 для подключения контроллера к программе приложения в планшете.

Предоставляется пользовательская программа. Прост в использовании. Пользовательская программа может быть загружена с нашего сайта бесплатно.

Технические характеристики

Частота работы: 10 кГц.

Ток батареи в режиме ожидания: <0,5 мА.

Ток подачи датчика 5 В: 40 мА.

Диапазон напряжения питания контроллера, PWR, от 18 В до 90 В.

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 18 В до 1.25 Номинальное напряжение.

Максимальная выходная частота может достигать до 250 Гц.

Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).

Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура Mosfet).

Диапазон рабочих температур: от-40 ℃ до 90 ℃, выключение 100 ℃ (температура Mosfet)
