Регулируемый Модуль питания постоянного тока понижающий преобразователь

Регулируемый Модуль питания постоянного тока понижающий преобразователь

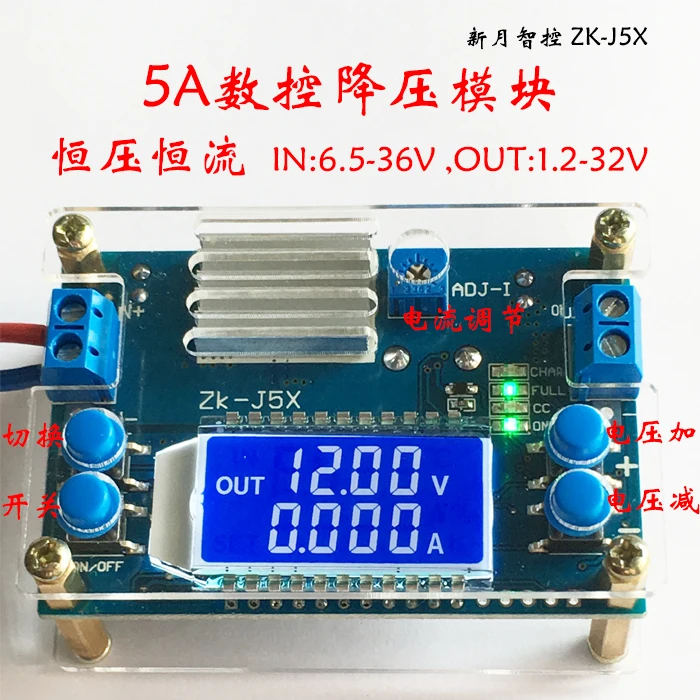

Блок питания с цифровым управлением, 5 А, модуль понижающей зарядки с ЖК-дисплеем и вольтметром

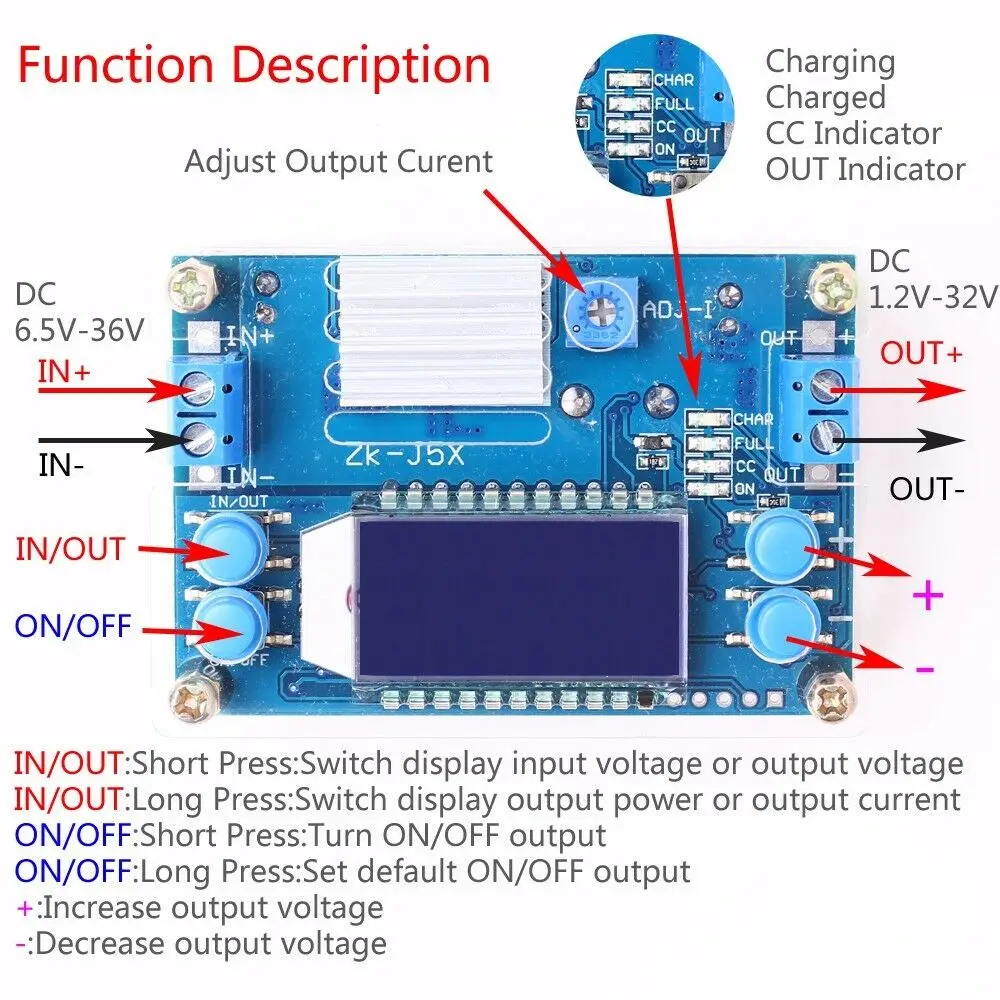

1. Описание: Модуль питания с ЖК-дисплеем, регулируемое постоянное напряжение постоянного тока, понижающий ток, с ЖК-дисплеем. HD дисплей, входное напряжение и выходное напряжение, ток, мощность и состояние дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток, чтобы удовлетворить требования. Его можно использовать как обычный модуль питания buck, модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, Практично. 2. Особенности: 1>. Высокое напряжение, упорный терминал; 2>. С высококачественной акриловой оболочкой; 3>. Поддержка полного выхода по нетрудости; 4>. Поддержка защиты от обратного хода; 5>. Поддержка защиты от короткого замыкания; 6>. Поддержка включения выходных данных; 7>. ЖК-экран HD; 8>. Поддержка функции зарядки; 9>. Поддержка выбора выходных данных; 10>. Поддержка входного напряжения дисплея; 11>. Поддержка дисплея, выходное напряжение, ток, мощность; 12>. Поддержка индикатора рабочего состояния; 13>. Несколько параметров отображаются одновременно; 14>. Высокий ток, низкий нагрев; 3. Параметры: 1>. Название продукта: модуль понижающего электропитания на 5 А, с функцией установки на 5 А 2>. Номер продукта: ZK-J5X 3>. Рабочее напряжение: постоянный ток 6,5-36 в 4> Выходное напряжение: постоянный ток 1,2 В-32 В 5>. Выходной ток: 5A (4,5a необходим радиатор; 3,5a является стабильным в течение длительного времени) 6>. Выходная мощность: 75 Вт (75 Вт требуется радиатор; 50 Вт для 3,5a) 7>. Диапазон отображения напряжения: 1,2 ~ 32 В 8>. Точность отображения напряжения: +/-0,1 В 9>. Разрешение дисплея напряжения: 0,05 В 10>. Диапазон отображения тока: 0 ~ 5A 11>. Точность отображения тока: +/-0,05a 12>. Разрешение дисплея напряжения: 0,005a 13>. Эффективность преобразования: около 94% 14>. Рабочий ток: 30 мА 15>. Мягкий стартер: Да (сбой при высокой нагрузке) 16>. Защита от обратного хода: Да 17>. Защита от обратного потока: нет (рекомендуется подключить диод серии в «выход +») 18>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃ 19>. Диапазон рабочей влажности: 0%-95% RH 20>. Размер без корпуса: 68*47*26 мм 21>. Размер с оболочкой: 70,5*48,4*30 мм 22>. Размер радиатора: 20*14*6 мм 4. Кнопка/потенциометр/светодиодный ввод: 1>. Длительное нажатие означает, что необходимо держать нажатие более 3 секунд. 2>. Вкл./выкл.: короткое нажатие, чтобы выбрать выходное напряжение. Длинное нажатие используется для восстановления параметров по умолчанию для следующей перезарядки. 3>. Вход и выход: короткое нажатие, чтобы переключить дисплей, входное напряжение или выходное напряжение. Длинное нажатие используется для переключения отображения тока на выходе или выходной мощности. 4>. Кнопка «+»: используется для регулирования напряжения на выходе. Повышает выходное напряжение. Каждый раз, когда кнопка нажимается для короткого нажатия, выходное напряжение повышается на 0,05 В. Длительное нажатие может постоянно увеличиваться. Увеличение 0,1 В, 1 в непрерывной работы, если удержать Длительное нажатие снова. 5>. Кнопка «-»: используется для регулирования напряжения на выходе. Уменьшение напряжения на выходе. Каждый раз, когда кнопка нажимается для короткого нажатия, выходное напряжение уменьшаются на 0,05 В. Длительное нажатие может постоянно снижаться. Уменьшайте на 0,1 В, 1 в непрерывной работы, если удерживайте Длительное нажатие снова. 6>. Потенциометр с регулировкой тока на выходе: Регулировка тока на выходе. Увеличивайте выходной ток при вращении по часовой стрелке. Модуль входит в выходное состояние постоянного тока, если ток нагрузки достигает заданного значения тока. Включится светодиодный красный индикатор постоянного тока CC. 7>. Светодиодный: зеленый светодиодный индикатор. Выходной индикатор. Он включается, когда есть выход на выходном терминале. В противном случае он выключен. 8>. Светодиодный: красный светодиодный индикатор. Выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока, и индикатор постоянного тока CC включается. 9>. Полностью светодиодный: зеленый, светодиодный. Полностью заряженный индикатор. Когда аккумулятор полностью заряжен. Включится. Включится, если выходной ток меньше 0,2a, когда заданный ток 2 А. 10>.CHAR светодиодный: индикатор зарядки. Он включается при зарядке. 5. Использование шагов: 1>. Как обычный понижающий модуль питания: 1,1>. Подсоедините входное напряжение на входном клемме; 1,2>. Настройка '+' и ' - ' кнопок постоянного напряжения для установки напряжения на выходе в соответствии с требованием. 1,3>. Сначала поверните потенциометр на 10 витков, против часовой стрелки. 1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному клемму на модуле) 1,5>. Поверните потенциометр постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения защиты от перегрузки по току. 1,6>. Тестирование и использование (E.g: Максимальный выходной ток модуля составляет 2 А, если дисплей 2 а на мультиметре. Максимальный ток может быть только 2 А при использовании этого модуля. Красный светодиодный индикатор включается, если выход достигает 2 А. В противном случае светодиодный экран выключен.) 1,7>. Выходное напряжение будет снижаться из-за тока, дискретного резистора на выходе. Чем выше ток, тем выше напряжение. 2> в качестве зарядного устройства: 2,1>. Топы: модуль питания не может использоваться как модуль зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостатком напряжения и зарядным устройством очень большая. Это вызывает чрезмерный ток зарядки, даже повреждает аккумулятор. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически Переключитесь на постоянную зарядку напряжения. 2,2>. Убедитесь, что аккумулятор имеет плавающее напряжение зарядки и ток заряда. Если параметр литиевой батареи составляет 3,7 В/2200 мА · ч, то напряжение плавающей зарядки составляет 4,2 В, а максимальный ток зарядки-1C, что составляет 2200 мА. 2,3>. Подсоедините входное напряжение на входном клемме. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров). 2,4>. Проверяйте выходное напряжение с помощью мультиметра и настраивайте кнопки «+» и «-» постоянного напряжения, чтобы убедиться, что выходное напряжение достигает, требуя плавающего напряжения зарядки. (При зарядке литиевой батареи 3,7 В, регулируйте выходное напряжение до 4,2 В) 2,5>. Сначала поверните потенциометр на 10 оборотов, против часовой стрелки. 2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному клемму на модуле) 2,7>. Поверните потенциометр постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения тока заряда. 2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку. 3>. Как мощный светодиодный драйвер постоянного тока: 3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 3,2>. Подсоедините входное напряжение на входном клемме. (Примечание: Пожалуйста, не подключайте нагрузку во время установки параметров). 3,3>. Протестируйте выходное напряжение с помощью мультиметра на выходном клемме и отрегулируйте кнопки «+» и «-», чтобы установить выходное напряжение, чтобы светодиодный Максимальное рабочее напряжение. 3,4>. Поверните потенциометр на 10 витков, против часовой стрелки. 3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному клемму на модуле) 3,6>. Поверните потенциометр постоянного тока по часовой стрелке, чтобы установить выходной ток в соответствии с требованием светодиодный рабочий ток. 3,7>. Подключите светодиодный модуль и проверьте. 6. Примечание: 1>. Выходное напряжение по умолчанию составляет около 5 В. 2>. Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже, чем входное напряжение. В противном случае он не будет работать нормально. 3>. Пожалуйста, нажмите кнопку ' - ' многократно, если нет напряжения на выходе. 4>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока. 5>. Пожалуйста, не используйте короткую выходную мощность. 6> Входное напряжение должно быть на 0,5 В выше, чем выходное напряжение. 7>. Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение батареи. Рекомендуется последовательный диод анти-обратного потока на входном положительной клемме. 8>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе. 9>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность загрузки. 10>. Пожалуйста, понижайте выходную мощность, если модуль горячий. 11>. Выходное напряжение и точность тока модуля составляет 0,1 В и 0,05а. 12>. Пожалуйста, прочитайте руководство и описание перед использованием. 7. Применение: 1>. Обычный источник питания; 2>. Зарядное устройство; 3>. Светодиодный привод; 4>. Дисплей напряжения инструмента; 5>. Измерительный прибор; 6>. Проверка цепи; 7>. Преобразование мощности. 8. Посылка: 1>.1 шт., модуль понижающего электропитания на 5 А; 2>.1 шт. 20*14*6 мм радиатор; 3>.2 шт. акриловый корпус; 4>, 4 шт., синяя кепка на пуговицах; 5>.4 шт. M3 * 15 мм медная колонна; 6>.4 шт. M3 * 8 + 6 мм медная колонна; 7>.8 шт., винт M3 * 5 мм.
