Altera Cyclone V FPGA макетная плата основная 5CEFA2F23 | Электронные компоненты и

Altera Cyclone V FPGA макетная плата основная плата 5CEFA2F23

Описание:

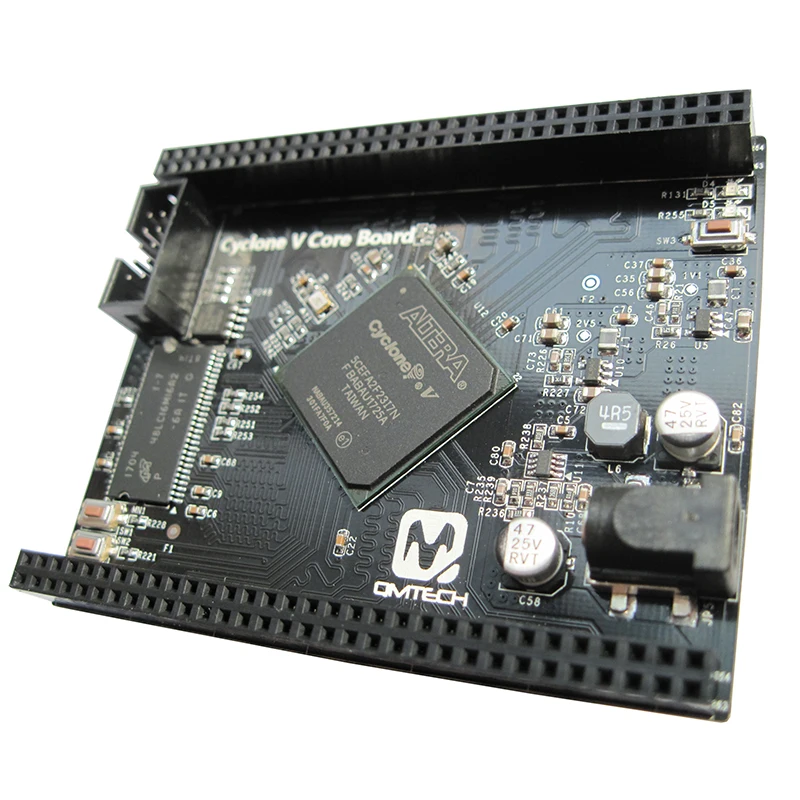

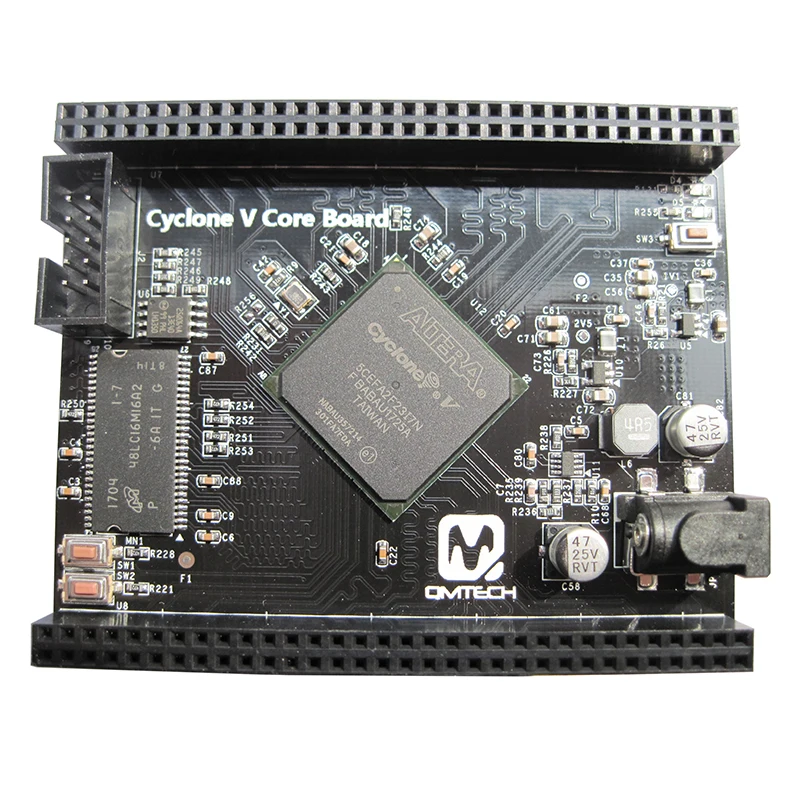

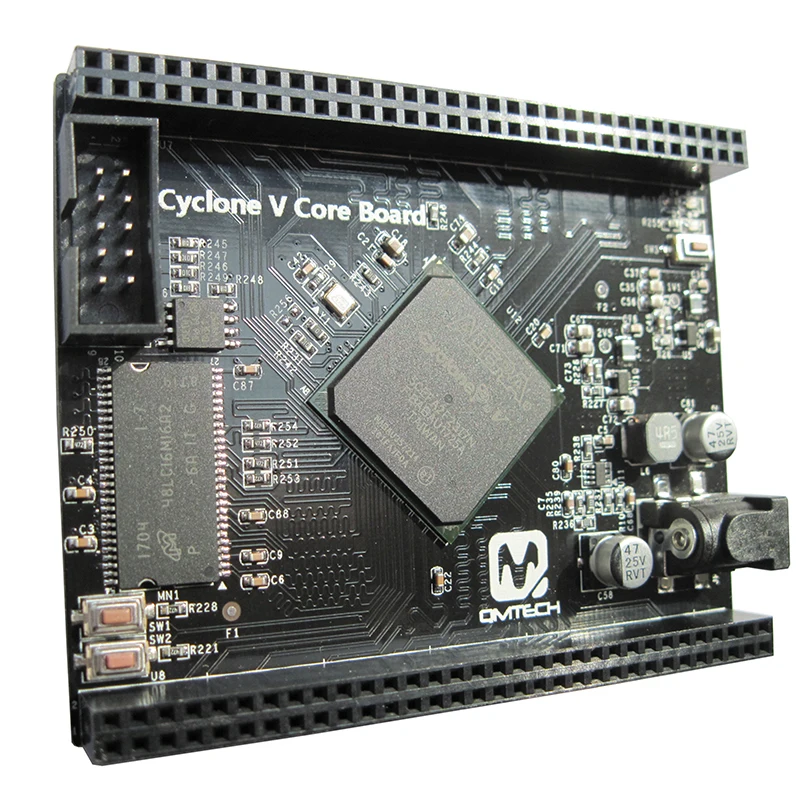

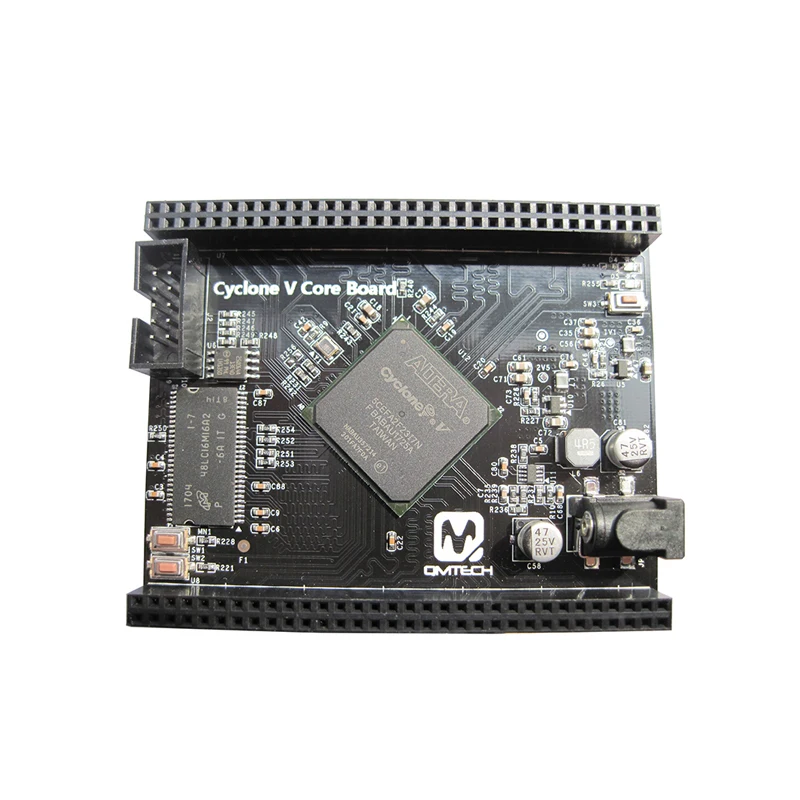

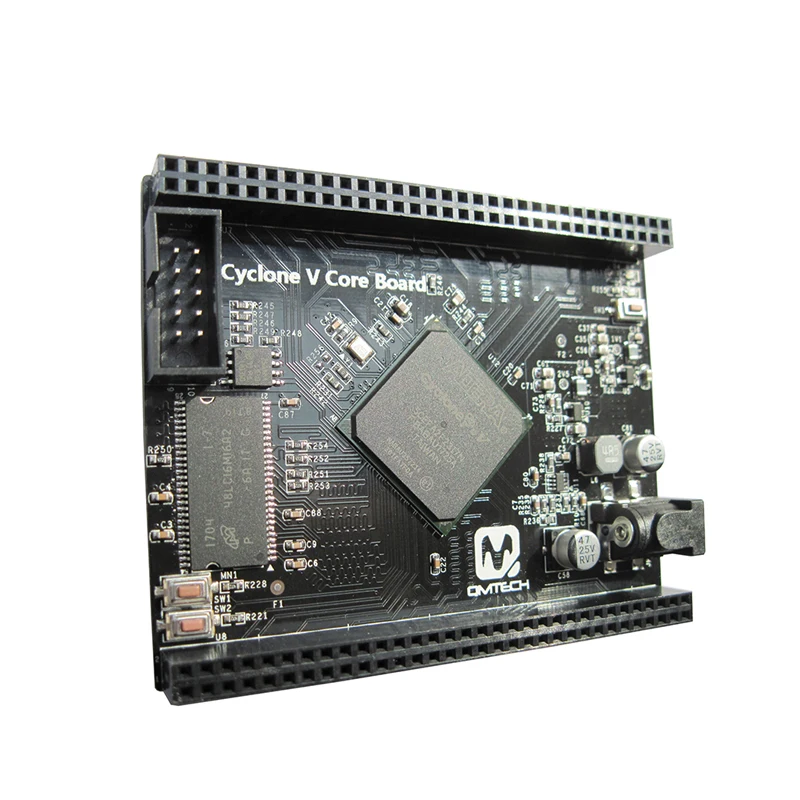

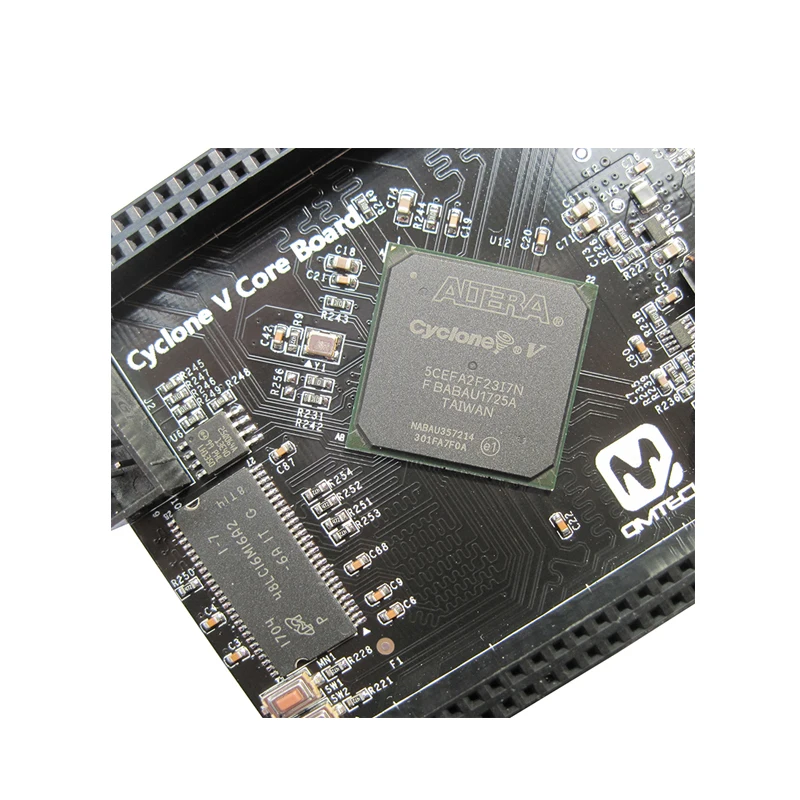

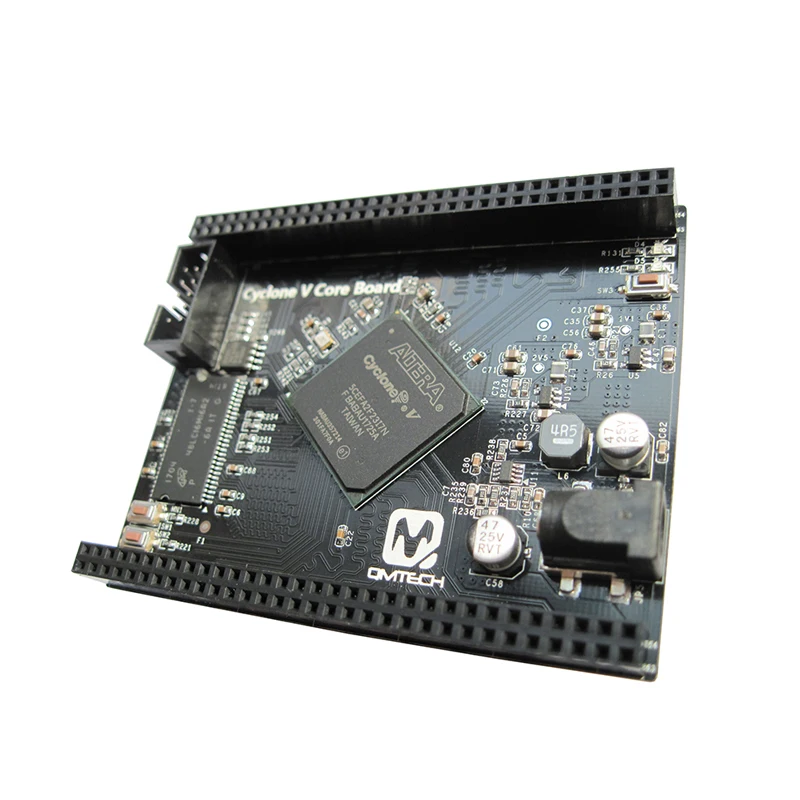

Аппаратные характеристики Altera Cyclone V Development Board Мастер FGA: 5CeFA2F23I7N; Основной контроль FPGA частота внешнего источника часов: 50 МГц; Циклон V бортовой N25Q064SPI Flash. Чип, 8 Мб байт емкости памяти; Циклон V на борту 32 Мб магния SDRAM памяти, модель MT48LC16M16; Циклон V обеспечивает Li-Ion 3,3 В источника питания для основной чип операции, используя MPS для MP2315 широкий диапазон входного переменного тока/постоянного тока; Циклон V приводит к украшенными двумя рядами 64p, 2,54 мм Шаг строк, которая используется для внешних 24Bit на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран, CY7C68013 Модуль USB, высокоскоростной модуль приема ADC или модуль камеры CMOS; Циклон v приводит к чипу, 3-сторонний Выход Кнопка для тестирования; Циклон v приводит к чипу, 2-полосная светодиодный светильник для тестирования Циклон V представляет JTAG порт отладки чипа, используя однорядные 10p, 2,54 мм pitch pins; Размер с учетом индивидуальных особенностей своего ребенка Cyclone V основной плате-6,7 см x 8,4 см, и по умолчанию входного питания платы рекомендуется для того, чтобы быть 1A @ 5 в постоянного тока. Базовая плата Cyclone Vi предоставляет 108 независимых пользователей 0, и все трассировки I0 PCB обрабатываются дифференциальными парами и одинаковыми длинами;

Посылка включает в себя:

1 * Altera Cyclone V FPGA Development Board Core Board 5CEFA2F23
