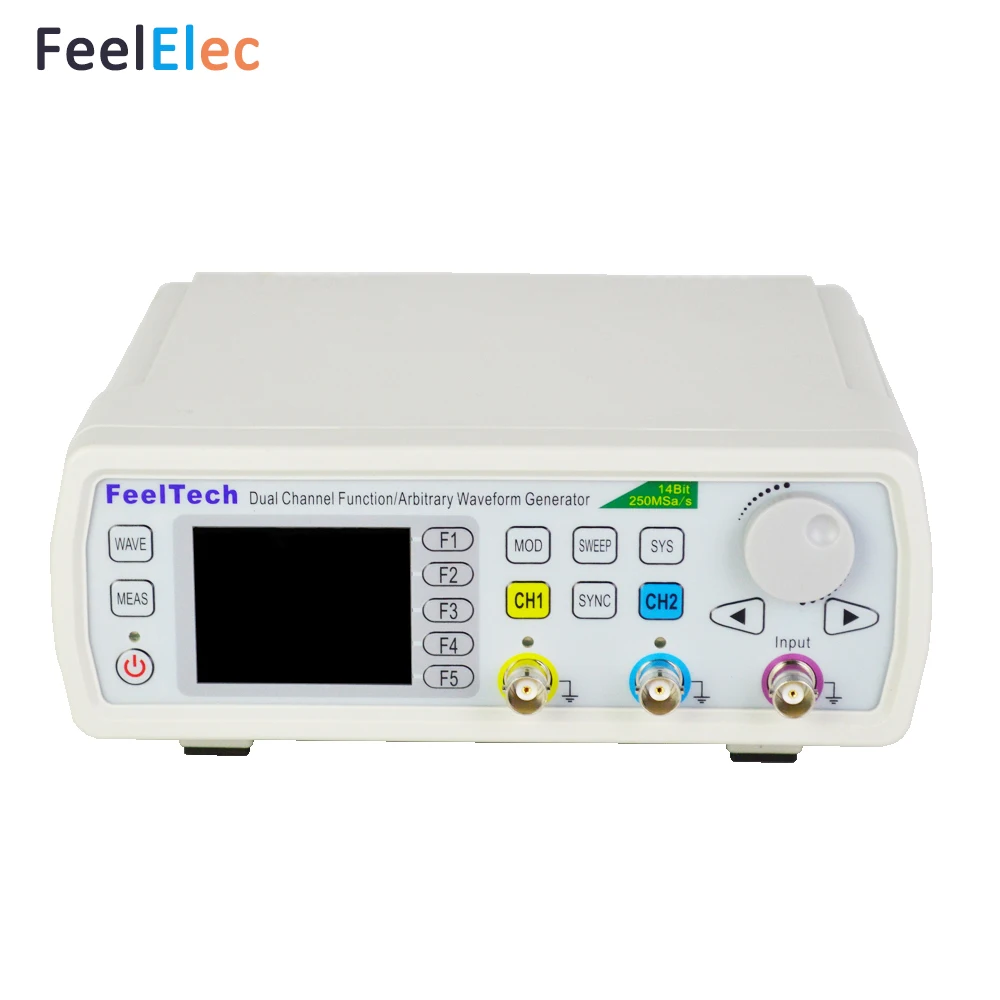

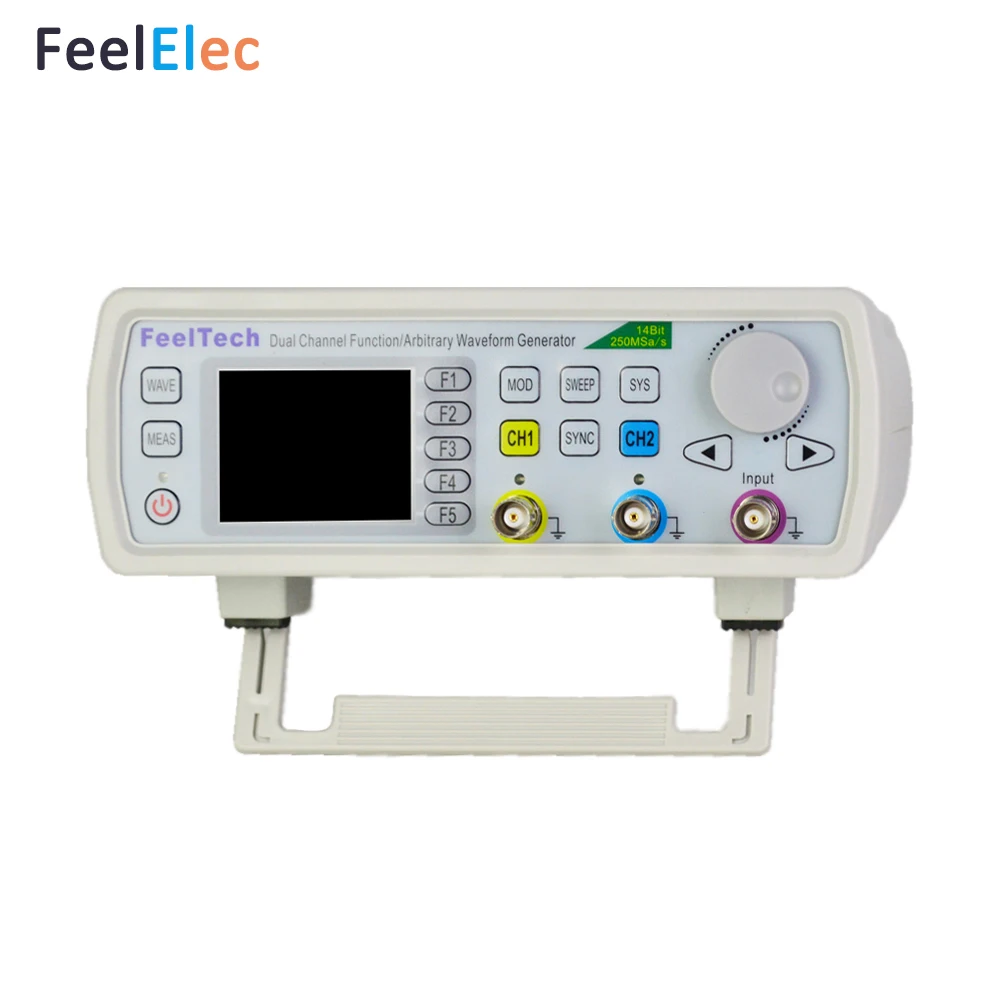

FY6600 30MHz двухканальный DDS генератор произвольных сигналов синтезатор 250MSa/s 8192*14 бит

FY6600 30MHz двухканальный DDS генератор произвольных сигналов синтезатор 250MSa/s 8192*14 бит

Преимущество

1. Пользовательский интерфейс FY6600 отображает параметры и формы сигнала двух каналов одновременно. Каждая функция имеет отдельный пользовательский интерфейс, различное содержимое будет отображаться при включении различных функций.

2. В приборе используется 14-битный высокоскоростной чип конвертера D/A (погрешность в выходе 5Vpp составляет менее 1МВ), частота образцов 250MSa/s, 14 битов вертикального разрешения.

3. Позволяет хранить 64 файла данных произвольной формы, каждая из них имеет глубину 8192 точек * 14 бит;

4. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

5. Функция VCO (выход управления напряжением).

6. Минимальная Выходная амплитуда составляет 1 мВ, Минимальная амплитуда может быть до 1 мВ.

7. Рабочий цикл каждого канала может регулироваться отдельно. Точность может быть 0.1%.

8. 4 канала TTL Выход

9. Простое в использовании, мощное программное обеспечение для ПК

Частота

Модель

FY6600-15M

FY6600-30M

FY6600-50M

FY6600-60M

Синуса

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратной формы

0 ~ 15 МГц

0 ~ 25 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Пандус, Треугольники

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Пульс

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

TTL/CMOS

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Произвольной формы

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная ширина импульса

20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns)

Минимальное разрешение на всех частотных диапазонах

1μHz (мин. Разрешение может достигать 1μHz по всем диапазоне частот для того, чтобы обеспечить регулировки точность при высокой частоты. Например, он может выход 10,000000000001 МГц сигнал).

Точность

± 20ppm

Стабильность

± 1ppm/ 3 часа

Характеристик формы волны

Осциллограмм

Синус, квадрат (рабочий цикл регулируется), импульса (длительность импульса и время цикла может быть комплект точно), Треугольники/рампы, пилообразный сигнал CMOS, четыре канала TTL, DC, средней длины волны, полная волна, положительным шаг, обратный шаг, положительные степени, обратный показатель Лоренц, пульс, многотональные, Шум, ЭКГ, В форме трапеции, пульс, Sinc, пульс, узкий, пульс, Гаусс белый Шум, AM, FM, а также другие 64 Комплекты клиент-определенной формы волны.

Энергонезависимой для хранения

Можно хранить 64 опеределяемый пользователем произвольной формы волны (8K 14 бит) * 64

Сигналов Длина

8192 точек * 14 бит

Частота дискретизации

250MSa/s

Вертикальный Разрешение

14 бит

Синуса

Гармоническое подавление

≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);

Суммарный коэффициент гармонических искажений

<0.5% (20 Гц ~ 20 кГц, 0dBm)

Квадратной формы

Время подъема/падения

≤ 7 НС (VPP<5 В)

Выброс

≤ 5%

Рабочий цикл

0.1% ~ 99.9% (Разрешение 0.1%)

Пилообразный сигнал

Линейность

> 99% (0,01 Гц ~ 10 кГц)

Выход характеристики

Амплитуда (VPP)

Частота вращения ≤ 10 МГц: 1mVpp ~ 20Vpp;

10 МГц <frequency≤ 20 МГц: 1mVpp ~ 10Vpp;

Частота> 20 МГц: 1mVpp ~ 5Vpp;

Разрешение

1mV

Амплитуда стабильности

± 0.5%/ 5 часов

Амплитудно-это действительно плоский экран

± 2.5%(<10 МГц);± 5%(>10 МГц);

Сигналов Выход

Импеданс

50Ω ± 10% (Типичный)

Защита

Все каналы может работать более чем 60 секунд в тех случаях, когда нагрузка короткого замыкания.

DC офсетная печать

Офсетная печать диапазон

Frequency≤ 20 МГц: ± 10V; Частоты> 20 МГц: ± 2,5 V;

Офсетная печать Разрешение

1mV

Фазы Особенности

Фазы диапазон

0 ~ 359,9 °

Фазы разрешение

0,1 °

TTL Выход

TTL уровень амплитуды

> 3Vpp

Разветвителя

> 8 TTL нагрузка

Время подъема/падения

≤ 10ns

КМОП-матрица Выход

Низкое электро уровня

<0,3 V

Высокая электрический уровень

1 В ~ 10 в

Время подъема/падения

≤ 18ns

Измерение наружных размеров

Функция

Частота, период, положительная/отрицательная ширина импульса, рабочий цикл

Вход Напряжение диапазон

1Vpp ~ 20Vpp

Частотомер

Разрешение

0,01 Гц (время ворот = 100S)

Диапазон

0,01 Гц ~ 100 МГц

Чувствительность

Время ворот 3 классов (1S, 10S, 100S) с возможностью регулировки

Счетчик

Диапазон

0-4294967295

Соединительная муфта

Постоянный ток, переменный ток,

Режим работы

Руководство по эксплуатации

Период

Диапазон измерений

5ns ~ 20s

DC муфта измерения

Импульсный Ширина

Диапазон измерений

0ns ~ 20s

Разрешение

5ns

Рабочий цикл

Дистанция поездки (Дисплей)

0% ~ 100%

Развертки

Перевозчик сигнала

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Развертки Тип

Линейный или логарифм

Развертки направление

Вверх, вниз, и туда и обратно развертки направления;

Развертки объекты

Частота, амплитуда, смещение, рабочий цикл

Время развертки

0,01 S ~ 999,99 S/шаг

Диапазон настройки

Исходное положение и финальная позиция может быть установлена произвольно.

Диапазон развертки

В соответствии с решением настройка параметров.

ГУН(Напряжение Управление Выход)

Модуляции сигнала Диапазон входного сигнала

0 ~ 5В

Частотный диапазон сигнала VCO

0-1000 Гц

Управления Гун объекта

Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.

ГУН специальная функция

Может амплитуда модуляции (ам) или частота модуляции (FM) под воздействием внешних аналогового сигнала.

Модуляции

Модуляции Тип

AM, FM, PM, ASK, FSK, PSK

Перевозчик сигнала

Синус, квадрат, Треугольники, пандус, произвольной формы (за исключением постоянного тока)

AM

Источник света

Внутренние (CH2) /Внешний (ГУН в Порты и разъёмы)

Модуляции сигналов

Синус, квадрат, Треугольники, пандус, сигналов произвольной формы

Глубина

0% до 100%

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

FM

Источник света

Внутренние (CH2) /Внешний (ГУН в Порты и разъёмы)

Модуляции сигналов

Синус, квадрат, Треугольники, пандус, сигналов произвольной формы

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

PM

Источник света

Внутренние (CH2) /Внешний (ГУН в Порты и разъёмы)

Модуляции сигналов

Синус, квадрат, Треугольники, пандус, сигналов произвольной формы

Отклонение фазы

От 0 до 360 °

Частота модуляции

Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;

Спросить

Источник света

Внутренний (CH2), внешний (ASK IN Port), руководство

Модуляции сигналов

Квадратной формы с 50% длительным сроком службы.

Ключ частоты

1μHz ~ 10 МГц

FSK

Источник света

Внутренний (CH2), внешний (FSK IN Port), ручной

Модуляции сигналов

Квадратной формы с 50% длительным сроком службы.

Ключ частоты

1μHz ~ 10 МГц

PSK

Источник света

Внутренний (CH2), внешний (PSK в порту), руководство

Модуляции сигналов

Квадратной формы с 50% длительным сроком службы.

Ключ частоты

1μHz ~ 10 МГц

Burst Функция

Перевозчик сигнала

Синус, квадрат, пандус, произвольный (за исключением постоянного тока)

Burst рассчитывать

1 ~ 1048575

Источник запуска

Ручной, внутренний, внешний (AC/DC)

Общие характеристики

Дисплей

Тип

2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.

Сохранить и нагрузки

Количество

20

Позиция

01-20 (01 для запуска значение по умолчанию)

Интерфейс

Тип

USB к последовательный интерфейс

Протокол

Командной строки режим, обеспечивая протоколы передачи данных.

Общении Скорость

9600bps (промышленным стандартом)

Мощность

Напряжение диапазон

AC100V ~ 240V

Technic

SMD, LSI, надежный и прочный

Зуммер

Можно включить/выключить с помощью настройки.

Управление

Кнопки и ручка непрерывно.

Защита окружающей среды

Темп. : 0 ~ 40 ℃, влажность: ﹤ 80%

Размеры

200 мм * 190 мм * 90 мм (L * W * H)

Вес

850 г

Посылка Размеры

25 см * 21 см * 10 см (Д * Ш * В)

Посылка Вес

0,98 кг (главный двигатель, аксессуары и другие упаковочные материалы)
