MB12RO 12 способ модуль релейного выхода, реле, может быть управления Светодиодный через MODBUS автобус, светодиодный индикатор состояния, релейный выход интерфейс управления удобно; Изоляция RS485, используя Modbus-RTU, прямой покрой и PLC сплиттер DCS и внутренние различные конфигурации программного обеспечения.

Первая глава Введение продукта

А. Краткое описание

MB12RO 12Дорожный модуль релейного выхода, реле можно контролировать через автобус MODBUS, интерфейс управления для изоляции RS485, использование Modbus-RTU связи, непосредственно с PLC, DCS, И различные внутренние конфигурации программного обеспечения и т. Д.

Релейный выход, источник питания и электрические сигналы связи RS485 изолированы друг от друга, что может эффективно удерживать все виды режимов и помех общего режима и обеспечить надежность модуля.

Два. Характеристика

Один Использование протокола Modbus-RTU.

2. Релейный выход, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.

Три RS485Выходной интерфейс сигнала связи защищен от перенапряжения и перегрузки по току.

4. Защита от полярности.

Три. Технический индекс

Проект

Параметр

Выход сигнала

1.Выходной канал: 12 нормально открытый релейный выход

2.Несущая способность: активных сопротивлений для цепи переменного тока 250V/10A индуктивные нагрузки 250V/3A

ПятьРелейная катушка и контактное напряжение изоляции: 1500 В

Выход связи

1.Протокол связи: MODBUS-RTU

2.Тип интерфейса: Изолированная связь RS485, выход интерфейса с использованием защиты от перенапряжения и перегрузки по току

3.Скорость передачи данных: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps

38400bps57600bps, 115200bps.

4.Проверьте Бит: Нет проверки паритета, проверки паритета

5. Настройка: адрес модуля, скорость передачи данных, четкость Бит Устанавливается программным обеспечением

6Расстояние связи: 9600bps 1200 метров

СемьИзолированное напряжение: 1500 В

Размер модуля

Размер отдельного модуля: 145 мм * 90 мм * 40 мм

Метод установки

Стандартная установка направляющей DIN

Рабочая среда

Температура: -10 ~ + 55 Температура влажности: 35 ~ 85% (не роса)

Рабочий источник питания

1.Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности источника питания

2.Потребляемая мощность: менее 5 Вт

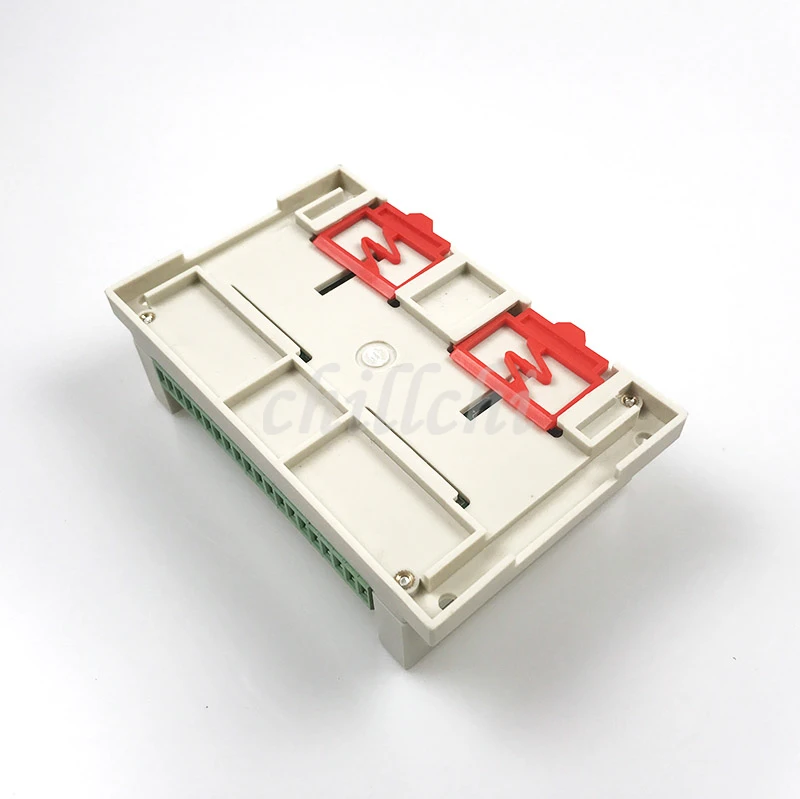

Четыре. Внешний вид продукта

Пять. Схема внешней проводки

1. Метод выхода реле

2. Связь и подключение к источнику питания

Шесть. Спецификация модуля индикаторной лампы и функции переключателя

1. POW/набор;Индикация рабочего состояния модуля

А.Зеленый светильник: модуль работает в рабочем состоянии. B. Красный светильник: модуль настроен для записи параметров, необходимо повторно включить питание.

2. TXD/RXD:Индикация состояния связи

А.Зеленый светильник мигает: связь получает данные B. Красный светильник мигает: модуль посылает данные

C.Зеленый светильник всегда горит: DATA + и DATA-на линии связи RS485 линия подключена к обратному или соединение сломано.

Три Правый переключатель сброса модуля

1) Когда параметры связи (адрес модуля, скорость передачи данных, паритет) не знают и не могут установить связь с контактным модулем, решение заключается в сбросе параметров связи; мы используем зажим, чтобы удерживать переключатель сброса не открыт, через 5 секунд после [POW/SET] Модуль красного индикатора, отпустите переключатель сброса, параметры связи были сброшены, до тех пор, пока модуль питания после времени перезапуска, параметры связи модуля были сброшены.

2) Параметры связи после сброса: Адрес: 1, скорость передачи данных: 9600bps, паритет: нет.

Семь. Схема основного блока

Восемь. MODBUSОписание регистра

1. Модуль поддерживает код функции MODBUS

Код

Значение

Эксплуатация

0x01H

Прочитайте больше, чем один регистр катушки

Прочитайте значения одного или нескольких регистров катушек

0x03H

Прочтите более одного регистратора

Прочитайте одну или несколько значений регистра.

0x05H

Запись катушки

Напишите значение регистра катушки

0x 06H

Запись единого регистратора

Запись данных для хранения записей

0x0FH

Напишите один или несколько регистров катушек

Напишите один или несколько значений для Регистра катушек

0x 10H

Запись более одного регистратора

Запись одного или нескольких данных для хранения регистров

2. Описание определения регистра

1) Спиральный регистр0x01H,0x05H,0x0FH)

Адрес

Параметр

Чтение/Написать

Минимальное значение

Максимальное значение

Объяснение

00001

RO0

Чтение и запись

0

1.

Релейный выход0

00002

RO1

Чтение и запись

0

1.

Релейный выход1.

00003

RO2

Чтение и запись

0

1.

Релейный выход2.

00004

RO3

Чтение и запись

0

1.

Релейный выход3.

00005

RO4

Чтение и запись

0

1.

Релейный выход4.

00006

RO5

Чтение и запись

0

1.

Релейный выход5

00007

RO6

Чтение и запись

0

1.

Релейный выход6

00008

RO7

Чтение и запись

0

1.

Релейный выход7

00009

RO8

Чтение и запись

0

1.

Релейный выход8

00010

RO9

Чтение и запись

0

1.

Релейный выход9

00011

RO10

Чтение и запись

0

1.

Релейный выход10

00012

RO11

Чтение и запись

0

1.

Релейный выход11

2) Фиксатор0x03H,0x06H,0x10H)

Адрес

Параметр

Чтение/Написать

Минимальное значение

Максимальное значение

Объяснение

40065

Тип оборудования

Только для чтения

0

256

2.(MB8ROМодуль)

40066

Состояние оборудования

Только для чтения

0

0x0101

Бит4Кнопка сброса stBit0Module флаг запроса сброса

4006
