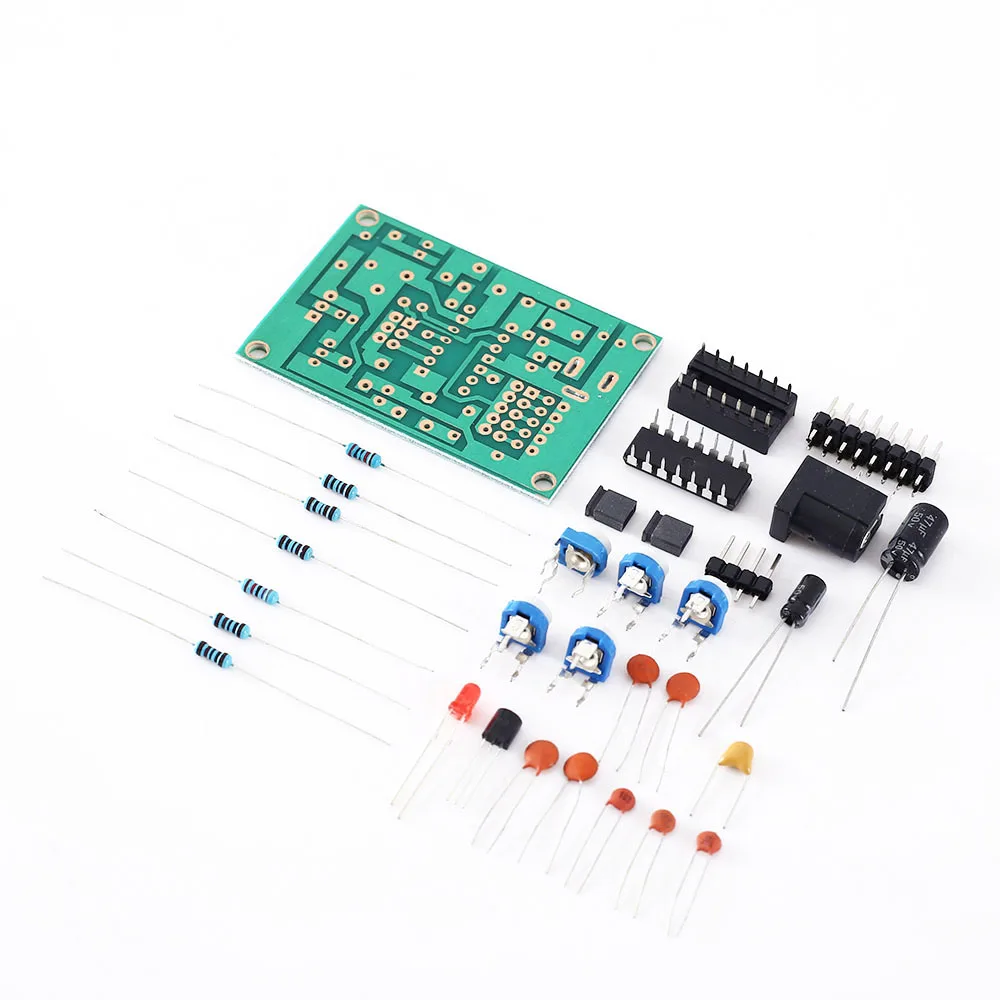

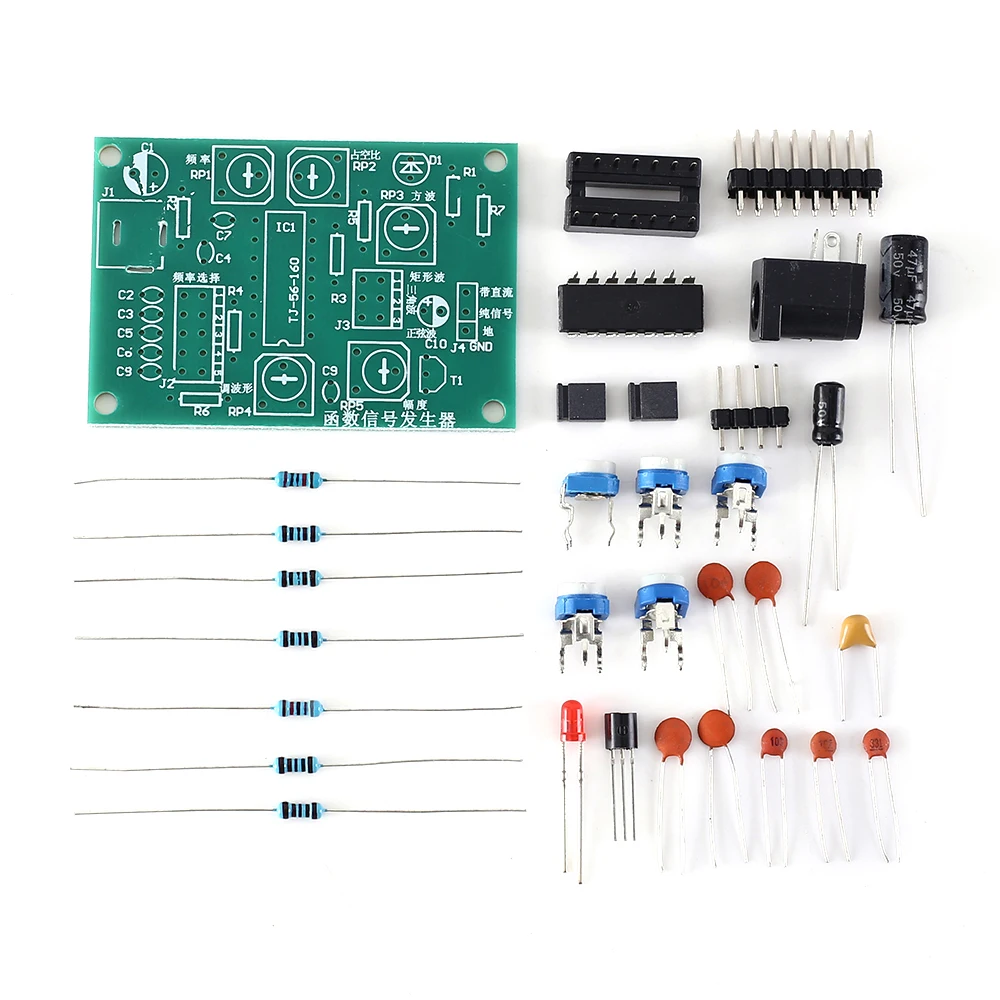

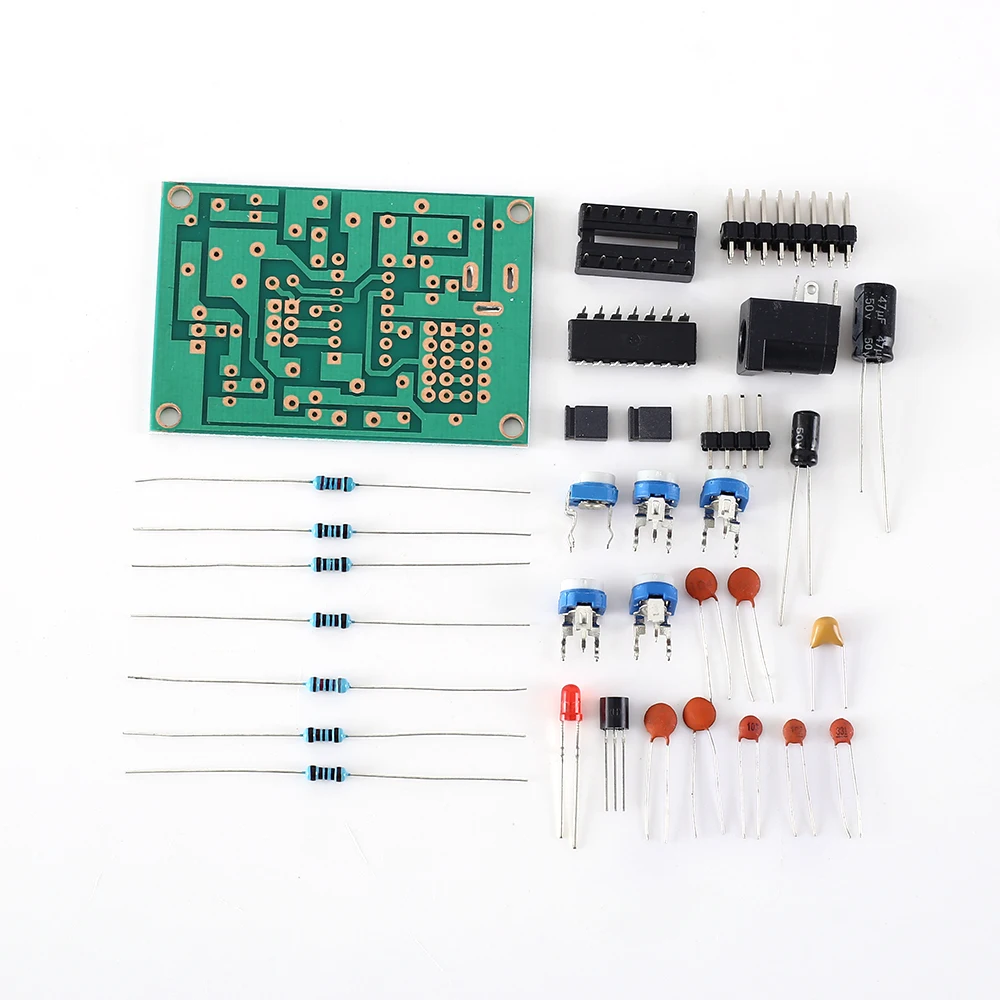

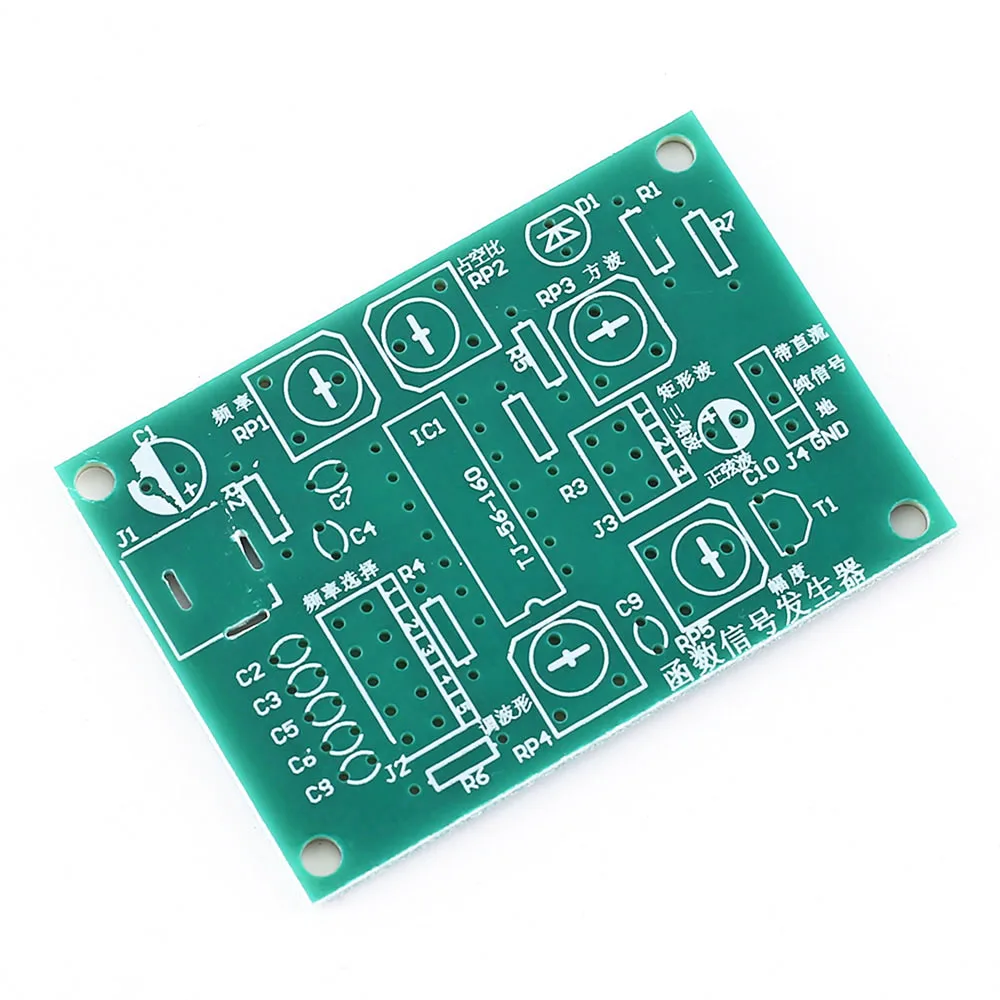

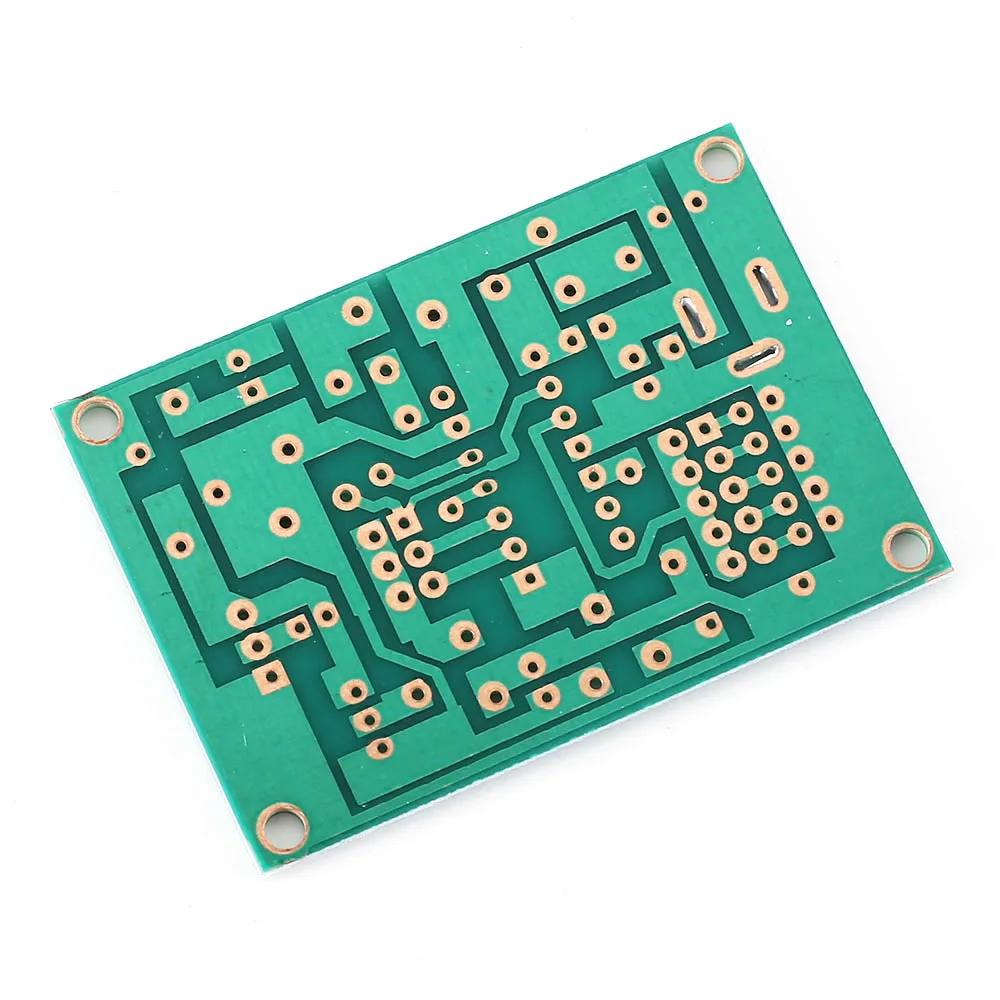

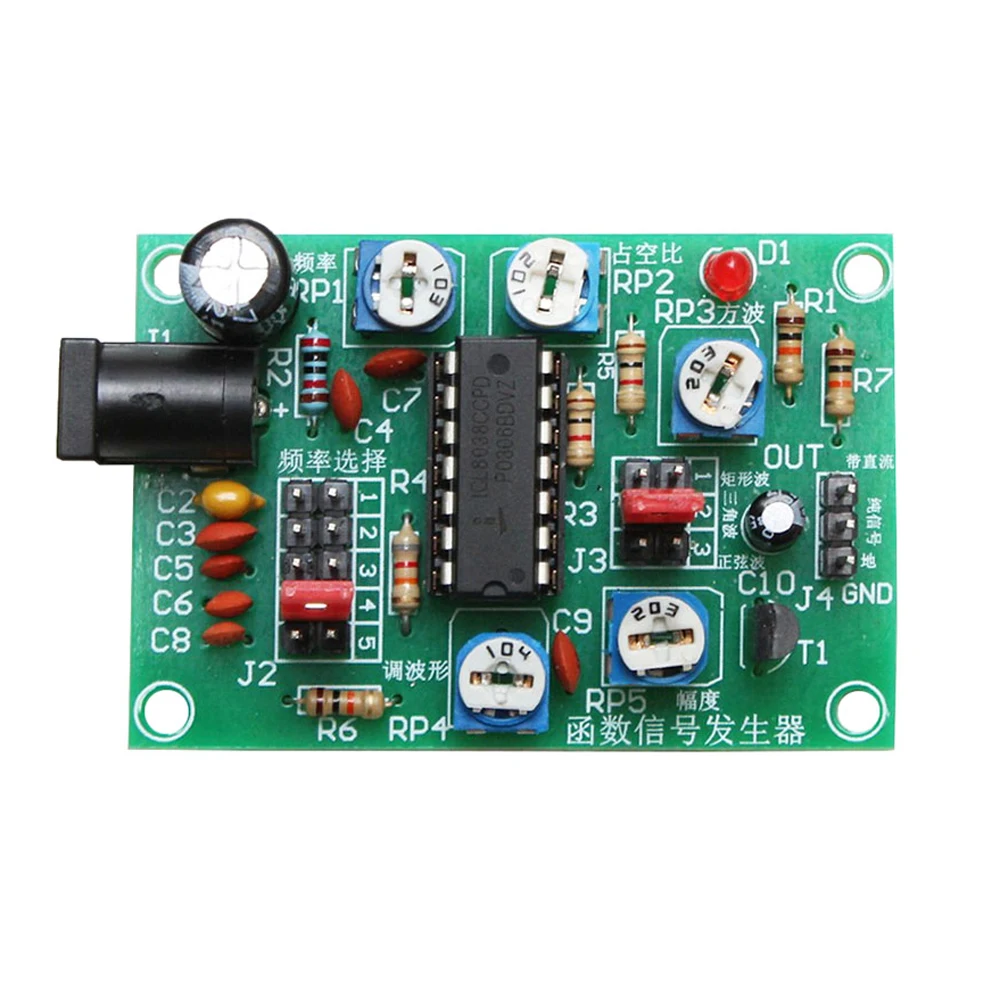

Набор для сборки ICL8038 модуль генератора сигналов набор электронных компонентов |

Схема принцип работы: T0L8038 pin функция: 1 pin, 12 pin: Синусоидальная волна Регулировка конца: 2 фута: Синусоидальная волна выход; 3 фута: треугольная волна выход; 4 фута, 5 футов: частота и рабочий цикл (или Ассиметрия формы волны) Регулировка: 6 футов: W +, положительная мощность; 7 футов: Смещение частоты: 8 футов: регулировка частоты входной конец:; 9 футов: квадратный волновой выход. Это выход открытого коллектора. При работе Подключите резистор нагрузки от этого штифта к соответствующим положительным блокам питания. Для получения ttl-совместимого квадратного волнового выхода, нагрузочный резистор должен быть подключен к источнику питания + 5 В: 10 футов: клемма синхронного конденсатора; 11 контактов: V1, отрицательная мощность терминала или земли. При использовании положительного и отрицательного источника питания 11 контактов подключены к отрицательному источнику питания, выходной сигнал симметричен по отношению к 0 В; При использовании одного положительного источника питания, 11 pin заземлен, выходной сигнал однополярный, Равномерное напряжение + VCC/2; 13 футов, 14 футов: пустые ноги, Частотный диапазон данного комплекта-10 Гц-450 кГц, разделен на 5 диапазонов частот, переключатель с переключателем J2 (короткое замыкание), RPI-регулировка частоты, RP2-это квадратная волновая Регулировка рабочего цикла, RP3-Квадратная волновая линейная регулировка, RP4-регулировка синусоидального искажения, а RP5-регулировка выходной амплитуды. Цепь может питаться от одного источника питания 12-24 В, вход от J1; J4 является выходным терминалом формы волны, где 1 контактный выход имеет офсетный сигнал постоянного тока, 2 pin выводит чистый сигнал, и категория выходного сигнала может быть переключена на J3 (короткое замыкание).   Примечание: Выберите параметры компонентов в соответствии со значениями, указанными на исходном рисунке. Интегральная схема, диод, трехступенчатая трубка и электролитический конденсатор в цепи-все полярные компоненты. Будьте осторожны, чтобы не устанавливать обратное направление. Все компоненты должны быть установлены на поверхности доски. Каждый потенциометр влияет друг на друга при регулировке. Пожалуйста, выберите соответствующий раздел (короткое замыкание J2) повторно и тщательно Отрегулируйте. Когда частота ниже 50z и выше 200KHz, регулировка формы волны затруднена. Не рекомендуется. Цепь может поставлять 12-24 В.
