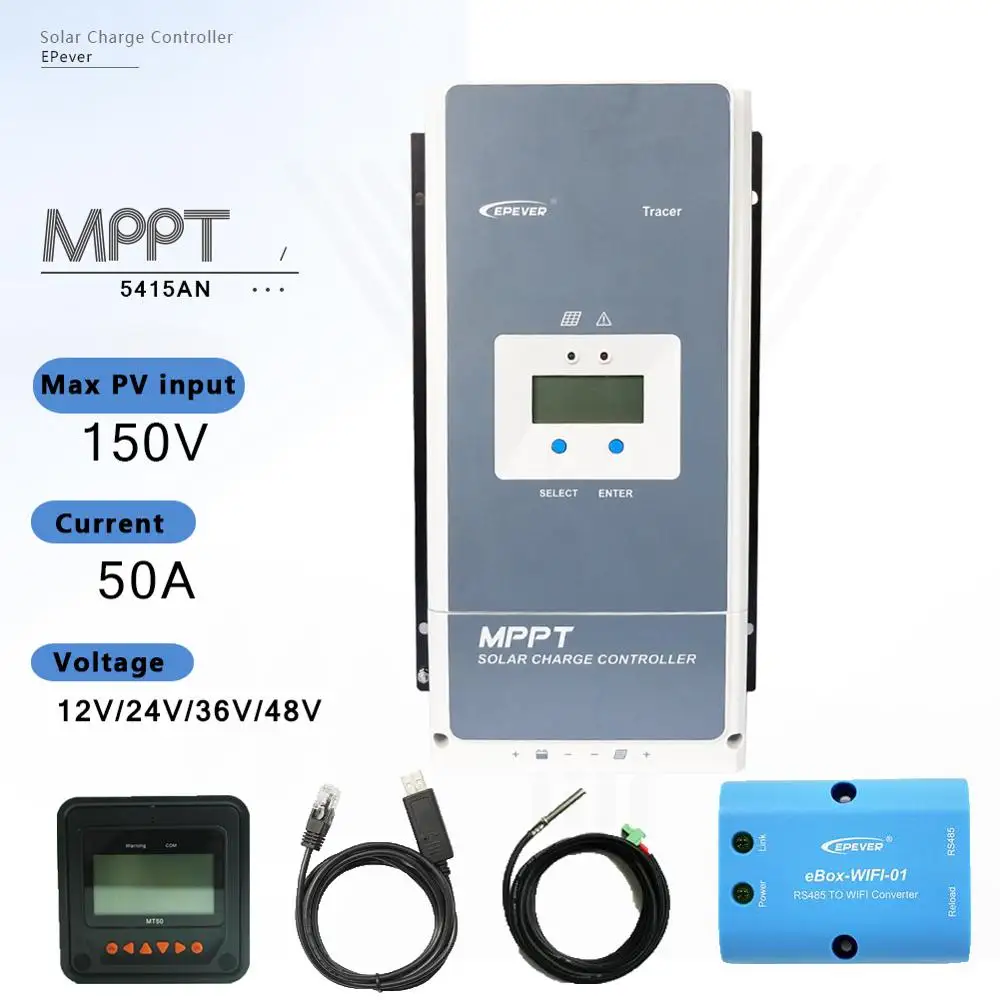

EPever Tracer5415AN 50A Контроллер заряда солнечной батареи MPPT 12 В 24 в 36 48 авто для макс. 150

EPever Tracer5415AN 50A Контроллер заряда солнечной батареи MPPT 12 В 24 в 36 48 авто для макс. 150

> Обзор

Tracer контроллер серии, основанный на многофазной технологии синхронной выпрямления (MSRT) и усовершенствованном алгоритме управления MPPT, с двухъядерным процессором и общим отрицательным дизайном, имеет особенности высокой скорости отклика, высокая надежность и высокий промышленный стандарт. MSRT может гарантировать очень высокую эффективность преобразования в любой зарядной мощности, что резко повышает энергоэффективность солнечной системы; Усовершенствованный алгоритм управления MPPT минимизирует максимальную скорость потери мощности и время потери, для обеспечения эффективности отслеживания, соответствующей скорости, а также высокой эффективности преобразования при высокой или низкой мощности, Таким образом, в любой ситуации, Tracer продукты могут быстро отслеживать максимальную точку мощности (MPP) pv-массива, чтобы получить максимальную энергию панели. Функция ограничения заряда и тока, а также функция автоматического снижения мощности полностью обеспечивают стабильность при работе с большими pv-модулями и работают в условиях высокой температуры.

С адаптивным трехступенчатым режимом зарядки, основанным на цифровой цепи управления, Tracer серии контроллеров может эффективно продлить жизненный цикл батареи и значительно улучшить производительность системы. Реле автоматического управления нагрузкой, утилитой или генератором позволяют легко создавать гибридную систему питания. Всесторонняя электронная защита, включая перезарядку, разрядку и защиту от обратной полярности PV, эффективно обеспечивает более безопасную и надежную работу солнечной системы в течение более длительного времени службы. Изолированный интерфейс RS485 со стандартным протоколом связи MODBUS и источником питания 5 В позволяет клиенту легко расширить приложение, он поддерживает до 8 зарядку параллельно для расширения системы и удовлетворения различных требований мониторинга, так что может быть широко использован для различных приложений, например, солнечных RV, Бытовая система и полевой мониторинг и т. Д.

> Особенности

Сертификация CE (LVD EN/IEC62109,EMC EN61000-6-1/3)

Высокое качество и низкий уровень отказов компонентов ST и Infineon для обеспечения жизни продукта

Передовые технологии MPPT и ультра-быстрая скорость отслеживания, с эффективностью отслеживания не менее 99.5%

Максимальная эффективность передачи постоянного/постоянного тока достигает 98.6%, Полная эффективность нагрузки до 98%

Усовершенствованный алгоритм управления MPPT минимизирует скорость потери MPP и время потери

Точность распознавания и отслеживания в самой высокой точке нескольких пиков MPP

Более широкий диапазон рабочего напряжения MPP.

Система автоматического управления для ограничения заряда и тока превышают номинальное значение.

Поддержка 4 вариантов зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

Функция компенсации температуры батареи

Запись энергии в реальном времени и статистическая функция

Автоматическая функция снижения температуры

100% полная нагрузка в рабочей среде температурный диапазон в пределах зарядки и разрядки

Поддержка до 8 единиц параллельно расширению системы

Реле нагрузки контроль внешней нагрузки переключатель сигнала для реализации разнообразных режимов работы нагрузки

Первое и второе Отключение управления нагрузкой, содержит два контакта реле.

Автоматическое управление инженерным и генераторным реле

Реле общего назначения или генератора с автоматическим управлением позволяют легко создавать гибридную систему питания

Удаленная температура и конструкция датчика напряжения будут собирать точные данные о температуре и напряжении батареи

Изолированный RS485 с 5VDC/200mA для защиты выхода без устройств питания с протоколом MODBUS

Для контроля или установки параметров с помощью приложения для телефона или программного обеспечения ПК.

Примечание:
Друзья, для вас, чтобы купить легко,

Мы создали несколько подходящих для вас звеньев, надеемся, вам понравится!

Аксессуары (опционально):

Дистанционный датчик температуры

(RTS300R47K3.81A)

Нажмите

Приобретение температуры батареи для проведения компенсации температуры

Параметры управления, стандартная длина кабеля составляет 3 м (длина может быть

На заказ). RTS300R47K3.81A подключается к порту (4) на контроллере.

Примечание: датчик температуры короткого замыкания или повреждения, контроллер

Зарядка или разрядка при температуре по умолчанию 25 °C

Нажмите

Кабель USB к RS485

CC-USB-RS485-150U

Нажмите

Конвертер USB в RS-485 используется для мониторинга каждого контроллера в сети

Использование программного обеспечения для ПК солнечной станции. Длина кабеля составляет 1,5 м.

TheCC-USB-RS485-150U подключается к порту RS-485 на контроллере.

Нажмите

Дистанционный метр MT50

Нажмите

MT50 может отображать различные операционные данные и ошибки системы. В

Информация может быть отображена на ЖК-экране с подсветкой, кнопки

Простой в эксплуатации, и цифровой дисплей читается.

Нажмите

WIFI Серийный адаптер

EBox-WIFI-01

Нажмите

После того, как контроллер подключен к eBox-WIFI-01 через стандарт

Ethernet кабель (параллельный кабель), рабочее состояние и соответствующие параметры

Контроллер можно контролировать с помощью программного обеспечения мобильного приложения через WIFI сигналы.

Нажмите

RS485 к Bluetooth

Адаптер

EBox-BLE-01

Нажмите

После того, как контроллер подключен к eBox-BLE-01 через стандарт

Ethernet кабель (параллельный кабель), рабочее состояние и соответствующие параметры

Контроллер можно контролировать с помощью программного обеспечения мобильного приложения через сигналы Bluetooth.

Нажмите

> Характеристики

> Размеры

Один контроллер:

Несколько контроллеров:

> ЖК-дисплей

> Технические характеристики

Товар

Tracer5415AN

Номинальное напряжение системы

12/24/36/48VDC авто

Диапазон входного напряжения батареи

8V ~ 68V

Тип батареи

Герметичный (по умолчанию)/гель/затопленный/Пользователь

Предохранитель батареи

80A/58V

Номинальный ток заряда

625W/12V 1250W/24V 1875W/Е-байка 36В 2500 Вт/48V

Макс. PV открытое напряжение цепи

150 в

Диапазон напряжения MPP

(Напряжение батареи + 2 в) ~ 108 в

Эффективность отслеживания

≥ 99.5%

Макс. Эффективность преобразования

98.3%

Эффективность полной нагрузки

97.8%

Коэффициент компенсации температуры

-3 мВ/°C/2 в (по умолчанию)

Собственного потребления

98mA/12V; 60ма/24V 50мА/Е-байка 36В; 46mA/48V

Заземление

Общее отрицательное заземление

Реле

Номинальное значение: 5A/30VDC; Макс. Значение: 0.5A/60VDC

Интерфейс RS485

RS485(RJ45)

Время подсветки ЖК-дисплея

По умолчанию: 60S, диапазон: 0 ~ 999S(0S: подсветка постоянно включена)

Диапазон температуры окружающей среды

-25 °C ~ + 60 °C(Derate выше 45 °C)

Диапазон температуры ЖК-дисплея

-20 °C ~ + 70 °C

Диапазон температуры хранения

-30 °C ~ + 85 °C

Диапазон относительной влажности

От 5% до 95% (Н. К.)

Корпус

IP20

Степень загрязнения

PD2

Размеры

261 × 216 × 119 мм

Размер крепления

180 × 204 мм

Размер монтажного отверстия

Φ7

Терминал

6AWG/16 мм 2

Рекомендуемый кабель

6AWG/16 мм 2

Безопасность

EN/IEC62109-1

EMC

EN61000-6-3/EN61000-6-1

FCC

47 CFR часть 15, Subpart B

ROHS

IEC62321-3-1
