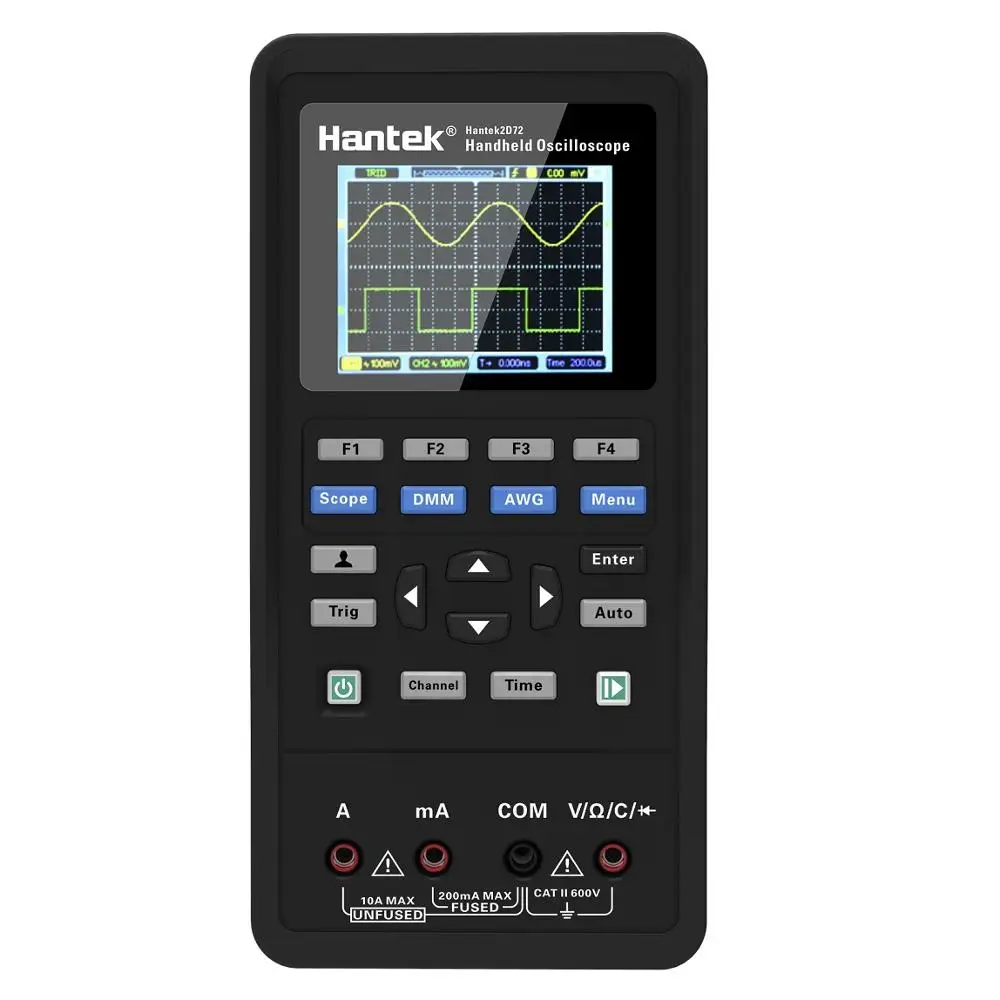

Hantek Осциллограф мультиметр Ручной + Генератор сигналов 3 в 1 Автомобильный USB 2

Hantek Осциллограф мультиметр Ручной + Генератор сигналов 3 в 1 Автомобильный USB 2

Осциллограф + генератор сигналов + мультиметр:Эта многофункциональная станция имеет три универсальных функции измерительного прибора. Это исходящий правый продукт для инженеров.

Интеллектуальное управление зарядкой:Его литиевые батареи могут быть перезаряжены byeither высокой current-5V/2A или обычный компьютерный USB интерфейс. Позволяет во время зарядки, во время использования, очень удобно и удобно;

Ультра-низкая мощность дизайн:Зарядный интерфейс типа C, после каждой перезарядки в течение 2 часов устройство может использоваться непрерывно в течение полного дня или в режиме ожидания более двух месяцев;

Большой емкости литиевая батарея питания:Сменная литиевая батарея 18650, без замены батареи;

Зарядное устройство 5 В/2 А + зарядный кабель типа C:Type C power + интерфейс передачи данных, можно поделиться зарядным устройством и кабелем передачи данных на ваш мобильный телефон;

Автоматический тест на один ключ:Магический инструмент и необходимая функция для тестирования новичка;

Объем маленький, одной рукой:Конструкция подвесного кронштейна 45 градусов обеспечивает вам рабочую станцию в любом месте в любое время;

Одна ключевая страница, быстро сравнить две группы опорных форм + 6 групп хранения сигналов, простой и эффективный;

Функция цифрового вольтметра:Автоматическое Измерение частоты и амплитуды, удобное и беззаботное;

Функция измерения курсора поддерживает измерение времени и напряжения вручную и точно измеряет требуемые формы волны;

Одно нажатие переключает меню на китайском и английском языках;

Цветной ЖК-экран:Изысканные и гладкие линии делают формы волны ясными и неискаженными при увеличении;

Минималистичный дизайн клавиатуры упрощает работу, удобен в использовании;

Корпус Unibody:Приятные на ощупь ощущения, благоприятная ударопрочность, отличная термостойкость, легко разбирается;

Функция самокалибровки:Без дрейфа уровня после длительного использования;

Универсальный мультиметр функция:Напряжение, ток, сопротивление, диод, конденсатор, испытание ВКЛ-ВЫКЛ;

Функция вывода генератора сигналов:Выход синуса, квадрата, треугольника, трапециевидной и других форм волны; Синус до 25 МГц;

Функция видео помощи:Сканирование кода на обратной стороне машины, чтобы получить помощь видео-курса;

На программное обеспечения для подключения к компьютеру с поддержкой windows7/8/10 32-битными и 64-битными.

Обновление:

Обновление FPGA, подробнее см.

Обновление прошивки, подробнее см.

Отличная функция с небольшим размером!

Минималистичный дизайн клавиатуры упрощает работу, прост в использовании.

Осциллограф + генератор сигналов + мультиметр:

Многофункциональная станция имеет три универсальных функции измерительного инструмента. Исходящий правый продукт для инженеров.

Функция генератора сигналов

Многофункциональный инструмент, который помогает быстрее выполнять ваши задачи, улучшает работу

Эффективности и отвечает всем вашим текущим и будущим требованиям тестирования.

Многофункциональный цифровой мультиметр

Высокая чувствительность и точность, четкость, сильная защита от перегрузки, легко носить с собой.

Интеллектуальное управление зарядкой

Может заряжаться большим током 5 В/2 А или обычным usb-портом компьютера, измерение может быть выполнено даже во время зарядки, удобство и удобство использования.

Литиевая батарея большой емкости + ультра низкая мощность + Тип C передача данных/зарядный интерфейс

Сменная литиевая батарея 18650, без замены батареи;

Может заряжаться большим током 5 В/2 А или обычным usb-портом компьютера, допускается во время зарядки,

Во время использования, очень удобно и удобно;

Зарядный интерфейс типа C, после каждой перезарядки в течение 2 часов устройство может использоваться непрерывно для

Полный день или режим ожидания более двух месяцев;

Type C power + интерфейс передачи данных, можно поделиться зарядным устройством и кабелем передачи данных на ваш мобильный телефон;

Подвесная поддержка, мультиугловая регулировка, позволит вам наслаждаться удобством

Обзор функций

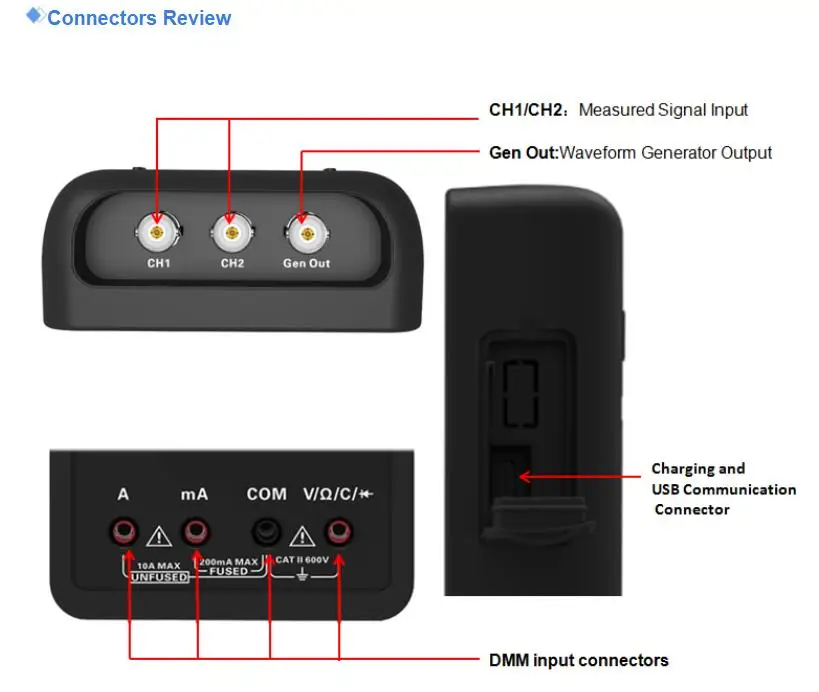

Обзор соединителей

Обзор интерфейса

Мощное программное обеспечение для ПК

Мощные функции осциллографа: 20 видов автоматического измерения, измерение курсора,

Печать формы волны и сохранение функций, реф и Математические Функции, функции пропуска/сбоя.

Генератор сигналов способен рисовать и выводить произвольные формы на своем ПК программном обеспечении

Его мультиметр с функцией рекордера, который поддерживает результаты измерений, улучшают кривые и анализируют их.

Аксессуары

Модель

Hantek2D72

Hantek2D42

Hantek2C72

Hantek2C42

Режим осциллографа

Полоса пропускания

70 МГц

40 МГц

70 МГц

40 МГц

Канал

2CH + DMM + AWG

2CH + DMM + AWG

2CH + DMM

2CH + DMM

Горизонтальный

Диапазон скорости образца

250MSa/s (одноканальный), 125MSa/s (двухканальный)

Интерполяция формы волны

(Sin x)/x

Длина записи

Макс. 6K для одноканального; 3K образцы на двухканальный

Диапазон сек/Див

5ns/div ~ 500s/div 1, 2, 5 последовательностей

Вертикальный

Преобразователь A/D

8-бит, каждый канал выборку одновременно

Диапазон Вольт/Див

10 мВ/див ~ 10 В/диват вход BNC

Ограничение полосы пропускания, типичный

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Время подъема на BNC, типичный

≤ 5 нс

Точность усиления постоянного тока

± 3% для нормального или среднего режима приобретения, от 10 В/див до 10 мВ/Див

Примечание: При использовании зонда 1X пропускная способность уменьшается до 6 МГц.

Приобретение

Режимы приобретения

Нормальный

Триггер

Тип

Кромка

Режим

Авто, нормальный, одиночный

Уровень

± 4 деления от центра экрана

Точность уровня срабатывания

0.2div × Вольт/div в пределах ± 4 делений от центра экрана

Наклон

Рост, падение, рост и падение

Источник

CH1/CH2

Вход

Муфта

DC, AC или GND

Входное сопротивление,

25пф ± 3 пФ, 1мом ± 2%

Соединитель постоянного тока

Затухание зонда

1X, 10X

Поддерживаемые факторы затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

150VRMS

Измерение

Курсор

Разница напряжения между курсорами: △в

Разница во времени между курсорами: △T

Автоматические измерения

Частота, амплитуда

Режим генератора произвольной формы

Частота волны

Синус: 1 Гц ~ 25 МГц

-

-

Квадрат: 1 Гц ~ 10 МГц

-

-

Рампа: 1 Гц ~ 1 МГц

-

-

EXP: 1 Гц ~ 5 МГц

-

-

Отбор проб

250MSa/s

-

-

Амплитуда

2.5Vpp(50Ω)

-

-

5Vpp (высокое сопротивление)

-

-

Разрешение частоты

0.10%

-

-

Канал

1CH сигнал на выходе

-

-

Глубина формы волны

512Sa

-

-

Вертикальное разрешение

12 бит

-

-

Выходное сопротивление

50 Ом

-

-

DMM

Максимальное разрешение

4000 штук

Режимы тестирования DMM

Напряжение, ток, сопротивление, емкость, Диод и вкл.

Максимальное входное напряжение

Переменный ток: 600 В, постоянный ток: 800 в

Максимальный входной ток

AC: 10A, DC:10A

Входное сопротивление

10 МОм

Условия измерения

Диапазон

Точность

Разрешение

Напряжение постоянного тока

400.00мв

± (0.8% + 5)

100 УФ

4,000 в

1МВ

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

± (1% + 2)

1 в

Защита от перегрузки: 400 мВ: 250 В, другое: 600Vrms.

Напряжение переменного тока

4,000 в

± (1.2% + 5)

1МВ

40,00 в

10 мВ

400,0 в

100 мВ

600,0 в

±(1.5% + 5)

1 в

Частота: 40 Гц ~ 400 Гц;

Частота 400 В и 600 В: 40 Гц ~ 100 Гц

Постоянный ток

40,00 мА

± (1% + 2)

10uA

200.0ма

± (1.5% + 2)

100uA

4.000A

± (1.8% + 2)

1 мА

10.00A

± (3% + 2)

10 мА

Защита от перегрузки:

Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя.

Ток переменного тока

40,00 мА

± (1.3% + 2)

10uA

400.0ма

± (1.8% + 2)

100uA

4.000A

± (2% + 3)

1 мА

10.00A

± (3% + 5)

10 мА

Частота: 40 Гц ~ 400 Гц;

Само восстановление предохранитель: 200mA/250V, 4A и 10A погоды без предохранителя.

Сопротивление

400.0Ω

±(1% + 3)

0.1Ω

4.000KΩ

±(1.2% + 5)

1Ω

60.00KΩ

10 Ом

400.0KΩ

100 Ом

4.000MΩ

1KΩ

40,00mΩ

± (1.5% ± 3)

10 кОм

Защита от перегрузки: 220Vrms

Емкость

40.00nF

±(3% + 5)

10 пФ

400.0nF

100 пФ

4,000 мкФ

1nF

40,00 мкФ

10nF

100,0 мкФ

100nF

Защита от перегрузки: 220Vrms

Диод

0V ~ 1,0 V

ВКЛ-ВЫКЛ

<50 Ом

Общие характеристики

Дисплей

Тип дисплея

2,8 inch64K цветной TFT

Разрешение дисплея

320 горизонтальных на 240 вертикальных пикселей

Контрастность дисплея

Регулируемый

Питание

Напряжение питания

100 В-240 В переменного тока, 50 Гц-60 Гц; Вход постоянного тока: 5 В постоянного тока, 2 А

Энергопотребление

<2,5 W

Предохранитель

T, 3A

Батарея

2600ма * 2

Экологический

Рабочая температура

0 ~ 50 °C (32 ~ 122 °F)

Температура хранения

-40 ~ + 71 °C (-40 ~ 159,8 °F)

Влажность

≤ + 104 ℉(≤ + 40 °C): ≤ 90% относительной влажности

106 ℉ ~ 122 ℉ (+ 41 °C ~ 50 °C): ≤ 60% относительная влажность

Метод охлаждения

Конвекция

Высота

Эксплуатации и

3000 м (10000 футов)

Не работает

Механический шок

Случайные вибрации

0,31g (среднеквадратичное значение от 50 Гц до 500 Гц, 10 минут на каждой оси

Не работает

2,46 ГРМ от 5 Гц до 500 Гц, 10 минут на каждой оси

Операционная система

50 г, 11 мс, полусинус

Механический

Размеры

199x98x40 мм (Д x Ш x В)

Вес

624 г

Стандартные аксессуары

Зонд * 1, клип зонд * 2, тип, кабель для зарядки * 1, адаптер питания * 1, мультиметр зонд * 1

Зонд * 1, клип зонд * 2, тип, кабель для зарядки * 1, адаптер питания * 1, мультиметр зонд * 1

Зонд * 1, клип зонд * 1, тип, кабель для зарядки * 1, адаптер питания * 1, мультиметр зонд * 1

Зонд * 1, клип зонд * 1, тип, кабель для зарядки * 1, адаптер питания * 1, мультиметр зонд * 1
