AVR плата UNO PLUS Встроенная MCU ATMEGA328P-AU совместима с R3 Комплект платы + IO



AVR плата UNO PLUS бортовой MCU ATMEGA328P-AU совместим с Arduino UNO R3 Комплект платы + IO щит расширения + модули датчика



Совместим с Arduino UNO R3, бортовым MCU ATMEGA328P-AU, поставляется с различными датчиками

Обзор

UNO PLUS-это макетная плата, совместимая с Arduino UNO R3, улучшенное и усовершенствованное Альтернативное решение для Arduino UNO R3.

Преимущества   UNO PLUS UNO R3 Примечания Рабочее напряжение 5 В/3,3 В 5 В Двойной уровень напряжения для поддержки большего количества щитов Сброс Боковая сторона Вертикальный Боковая кнопка удобна в использовании при подключении к экрану Переключатель загрузчика Да Нет Плата может быть настроена для запуска программы немедленно при включении выключателем Usb-разъем Микро-usb USB Type B Микросоединитель более широко используется, и экраны больше не будут блокироваться при подключении Разъем постоянного тока Низкий профиль Нормальная высота Экраны больше не будут блокироваться при подключении Выходной разъем питания Да Нет

Обеспечение 5 В/3,3 В выходной мощности или общего заземления с другими досками

3,3 В выходная мощность 800 мА макс 150 мА Макс UNO PLUS имеет более высокую возможность вождения Осциллятор Кристаллический осциллятор Керамический резонатор Кристаллический осциллятор подходит для приложений, где требуется точная ссылка на часы Канал ADC 8 6 CFG используется в качестве ADC6 по конфигурации, и ADC7 от защищены PIN Подключение с макетом прототипа Поддерживается Не поддерживается Припой колодки предоставляются для DIY интерфейсов для подключения с макетом прототипа Драйвер USB Совместимость со всеми основными системами Не совместим с WIN7/WIN8 Express Edition Драйвер никогда не будет установлен благодаря бортовой FT232 Фиксация прошивки Поддерживается Не поддерживается Прошивка может быть исправлена с помощью встроенного FT232, не требуется дополнительный программист Что на UNO PLUS

ATMEGA328P-AU AMS1117-3.3:3,3 В регулятор напряжения NCP1117ST50T3G:Регулятор напряжения 5 В FT232RL:Конвертер USB в UART Интерфейс Arduino Совместим со стандартным интерфейсом Arduino с двумя дополнительными аналоговыми входами A6 (config CFG), A7 Предоставляются паяльные колодки, поддерживает макет прототипа Интерфейс ICSP Разъем MICRO USB:Для загрузки программы или отладки последовательного порта Выходной разъем питания:3,3 В или 5 В, уровень напряжения, настроенный бортовым переключателем конфигурации мощности, используемый в качестве выходной мощности или общего заземления с другими платами FT232 Контакты:Для сжигания загрузчика в микроконтроллер Вход постоянного тока:7В-12В Кнопка сброса Индикатор питания Серийный порт Rx/Tx индикатор Пользовательский светодиод Выключатель питания:Для настройки рабочего напряжения Переключатель выбора загрузчика Включение: плата перезагружается при включении питания или при обнаружении других usb-устройств, подключающихся к ПК Выключение: встроенная программа запускается немедленно при включении питания, и плата не будет сбрасываться, когда были обнаружены другие usb-устройства, подключающиеся к ПК

---

Фотографии UNO PLUS
Arduino UNO PLUS
Вид сзади Arduino UNO PLUS
Вид сзади Arduino UNO PLUS
Arduino UNO PLUS подключение с экраном управления двигателем
Arduino UNO PLUS подключение с расширительным экраном IO
Arduino UNO PLUS подключение с WiFi модулем и датчиками
Arduino UNO PLUS подключение с модулем XBee И датчиками
Arduino UNO PLUS подключение с GPS/GSM экраном

---

Расширительные заголовки UNO PLUS

Размер UNO PLUS

Загрузка

Ресурсы для развития:Демонстрационные коды, схемы, таблицы данных и т. Д.
Http: www.waveshare.com/wiki/UNO_PLUS

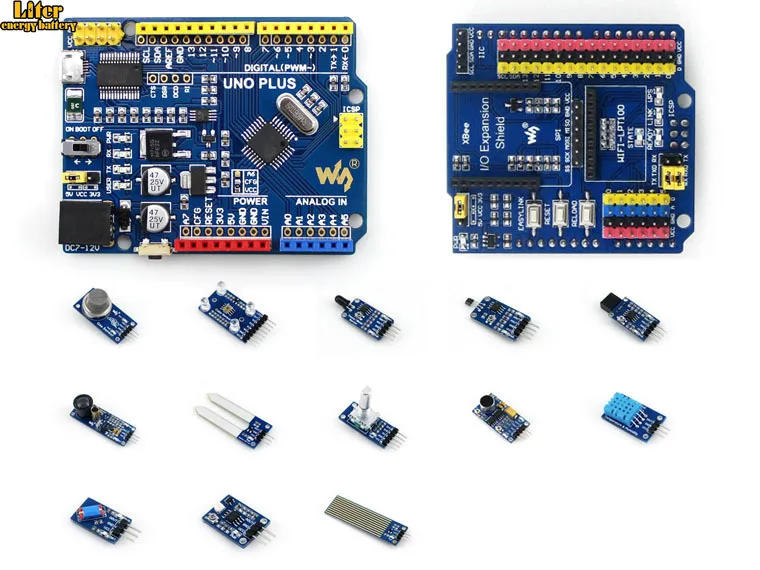

В комплект входит UNO PLUS x 1 Разъем USB типа A для Micro B кабель x 1 Расширительный Щит IO × 1 Набор датчиков × 1 1 2 3 4
