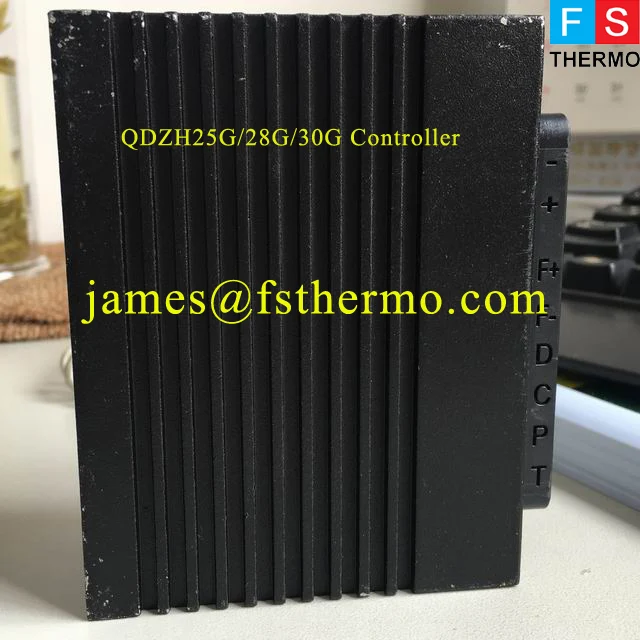

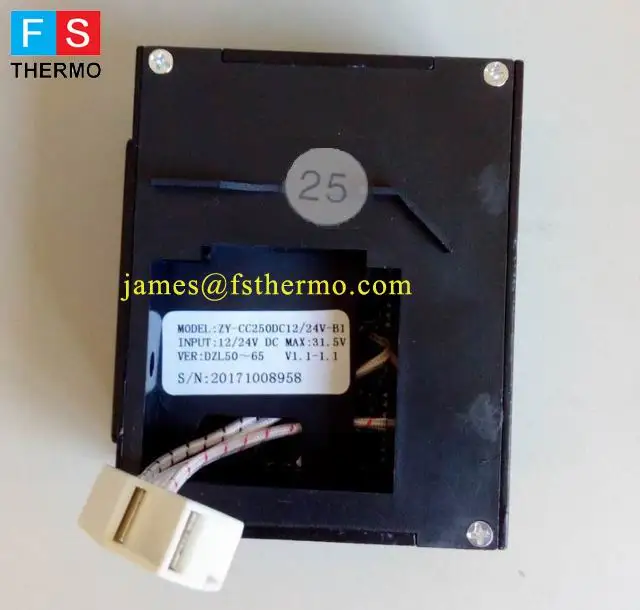

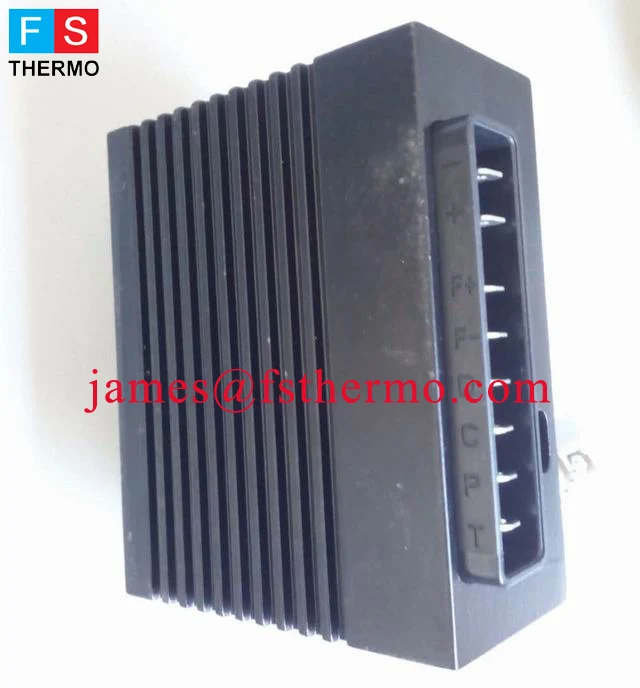

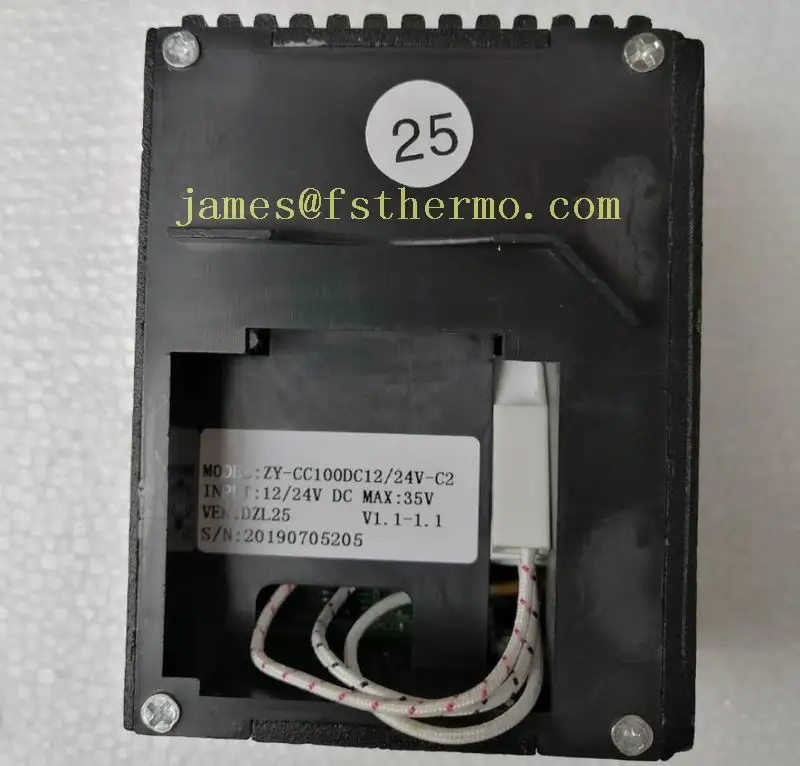

Оригинальный контроллер электрической коробки BLDC без компрессора QDZH25G/28G/30G после

Оригинальный контроллер электрической коробки BLDC без компрессора QDZH25G/28G/30G после

* Обратите внимание, что это только контроллер, не включает компрессор.

BLDC компрессор оригинального электрического контроллера коробки

HT_CC100DC12/24V-A инструкции

Электронный блок для QDZH35H компрессоров

Размеры провода (таблица 2)

AWG

Манометр

Крестовое украшение(Мм2)

Максимальная длина * 12 В постоянного тока

Фут. М

Максимальная длина * 24 В постоянного тока

Фут. М

13

2,5

8

2,5

16

5

12

4.

13

4.

26

8

10

6

20

6

39

12

8

10

33

10

66

20

* Длина между батареей и электронным блоком

Стандартные настройки защиты батареи (table3)

12Vcut-out

V

12V Проектная скорость ветра

V

24Vcut-out

V

24 В вырез

V

10,4

11,7

22,8

24,2

Настройки скорости компрессора (table4)

Скорость двигателя

(Об/мин)

Резистор (8)Ω

C/T напряжение

V

2000

0

0,87 ~ 1,02

2100

51

1,02 ~ 1,17

2200

100

1,17 ~ 1,32

2300

150

1,32 ~ 1,48

2400

200

1,48 ~ 1,63

2500

277

1,63 ~ 1,78

2600

330

1,78 ~ 1,93

2700

400

1,93 ~ 2,08

2800

490

2,08 ~ 2,24

2900

586

2,24 ~ 2,39

3000

692

2,39 ~ 2,54

3100

816

2,54 ~ 2,69

3200

963

2,69 ~ 2,84

3300

1137

2,84 ~ 3,0

3400

1331

3,0 ~ 3,15

3500

1523

3,15 ~ 3,61

Стоп

> 3000

3,61 ~ 5

Дополнительные Настройки защиты аккумулятора (table1)

Резистор

(9) кОм

12 ВС резным узором

V

12 ВВырез-в

V

12 ВМакс.

Напряжение

24 ВС резным узором

V

24 ВВырез-в

V

24 ВМакс.

Напряжение

0

9,6

10,9

17,0

21,3

22,7

31,5

1,6

9,7

11,0

17,0

21,5

22,9

31,5

2,4

9,9

11,1

17,0

21,8

23,2

31,5

3,6

10,0

11,3

17,0

22,0

23,4

31,5

4,7

10,1

11,4

17,0

22,3

23,7

31,5

6,2

10,2

11,5

17,0

22,5

23,9

31,5

8,2

10,4

11,7

17,0

22,8

24,2

31,5

11

10,5

11,8

17,0

23,0

24,5

31,5

14

10,6

11,9

17,0

23,3

24,7

31,5

18

10,8

12,0

17,0

23,6

25,0

31,5

24

10,9

12,2

17,0

23,8

25,2

31,5

33

11,0

12,3

17,0

24,1

25,5

31,5

47

11,1

12,4

17,0

24,3

25,7

31,5

82

11,3

12,5

17,0

24,6

26,0

31,5

220

9,6

10,9

17,0

21,3

22,7

31,5

Спецификация контроллера

Электронный блок-это устройство двойного напряжения. Это означает, что один и тот же блок может использоваться как в 12 В, так и в 24 в системах электропитания. Максимальное напряжение 17 в для системы 12 В и 31,5 в для системы питания 24 В. Макс. Температура окружающей среды 55 °C. Электронный блок имеет встроенную тепловую защиту, которая приводится в действие и останавливает работу компрессора, если температура электронного блока становится слишком высокой.

Установка (рис. 1)

Подключите Клеммную вилку от электронного блока к терминалу компрессора. Установите электронный блок на компрессоре, защелкивая крышку над головкой винта (1).

Источник питания (рис. 1)

Электронный блок всегда должен быть подключен непосредственно к полюсам батареи (2). Подключите plus к+И минус-, В противном случае электронный блок

Не будет работать. Электронный блок защищен от обратного подключения батареи. Для защиты установки предохранитель (3) должен быть установлен в+Кабель как можно ближе к батарее. 15A предохранитель для 12 В и 7.5A предохранитель для 24 в цепи рекомендуется. Если используется главный выключатель (4), он должен быть оценен до тока мин. 20A. Размеры провода вТаблица. 2.Необходимо наблюдать. Избегайте дополнительных соединений в системе питания, чтобы предотвратить падение напряжения от воздействия на настройку защиты аккумулятора.

Защита аккумулятора (рис. 1)

Компрессор останавливается и снова запускается в соответствии с установленными ограничениями напряжения, измеренными на+И-Терминалы электронного блока. Стандартные настройки для систем питания 12 В и 24 В появляются изТаблица. 3.. Другие настройки(Таблица. 1)Являются необязательными, если между клеммами установлено соединение, включающее резистор (9)CИП.

Термостат (рис. 1)

Термостат (7) соединен между клеммамиCИT. Без резистора в цепи управления, компрессор с электронным блоком будет работать с фиксированной скоростью2000 об/минКогда термостат включен. Другое фиксированной компрессор скорости в диапазоне между 2000 и 3500 rpm может быть получена в тех случаях, когда резистор (8) устанавливается для регулировки напряжение (v) схема управления. Значения резистора для различных скоростей двигателя появляются изТаблица. 4..

Вентилятор (опционально, рис. 1)

Вентилятор (5) может быть подключен между клеммами+ИF. Подключите plus к+И минусF. Так как выходное напряжение между клеммами+ИFВсегда регулируется до 12V,Вентилятор 12 В должен использоваться как для систем электропитания 12 В, так и 24 В.Выход вентилятора может поставить постоянный ток0,5 Aavg. При запуске допускается более высокий ток в течение 2 секунд.

Светодиодный (опционально, рис. 1)

10 мА светоизлучающий диод (светодиодный)(6) может быть подключен между клеммами+ИD.Чехол для электронного устройства фиксирует операционную ошибку, Диод будет мигать несколько раз. Количество вспышек зависит от того, какая Рабочая ошибка была записана. Каждая вспышка продлится 1/5 секунды. После фактического количества вспышек будет задержка без Вспышек, так что последовательности для каждой записи ошибок повторяется каждые 3 минуты.

Таблица 5

Количество вспышек

Тип ошибки

1.

Отсек для защиты батареи(Напряжение вне режима выреза).

2.

Вентилятор перегрузки по току(Вентилятор загружает электронный блок с более чем 1Apeak).

3.

Ошибка запуска двигателя(Ротор заблокирован или перепад давления в холодильной системе

Слишком высокий (>6 бар)

4.

Ошибка минимальной скорости двигателя(Если система охлаждения слишком сильно загружена, двигатель не может

Поддерживать минимальную скорость 1850 об/мин или контроллер не может найти положение ротора).

5

Тепловая резка электронного блока(Если холодильная система слишком сильно загружена, или если

Температура окружающей среды высокая, электронный блок будет работать слишком жарко (чехол температура> 75 °C).

6

Аппаратный сбой контроллера(Контроллер определяет ненормальные параметры).

Техническое превосходство:

1. Контроллер повышающего регулятора с помощью компрессора скорости, электрического компрессора для уменьшения потери меди; Уровень инвертора не будет принят после того, как измельчитель уменьшает износ контроллера, В то же время повышает эффективность двигателя постоянного тока; Использование энергосберегающих устройств и программного обеспечения, Так что контроллер статического энергопотребления <3ма ~ 5ма (вход DC12V ~ DC30V).

2. Контроллер тока с функциями многоуровневого управления, самая большая мощность 150 Вт, в соответствии с изменением компрессора кондиционирования нагрузки для достижения ограничения скорости выходной мощности.

3. Примечания:

1. Контроллер питания, пожалуйста, прочитайте руководство; И проверьте правильность подключения, неправильное соединение может повредить контроллер;

2. Контроллер не может быть больше значения входного напряжения постоянного тока 35 В.
