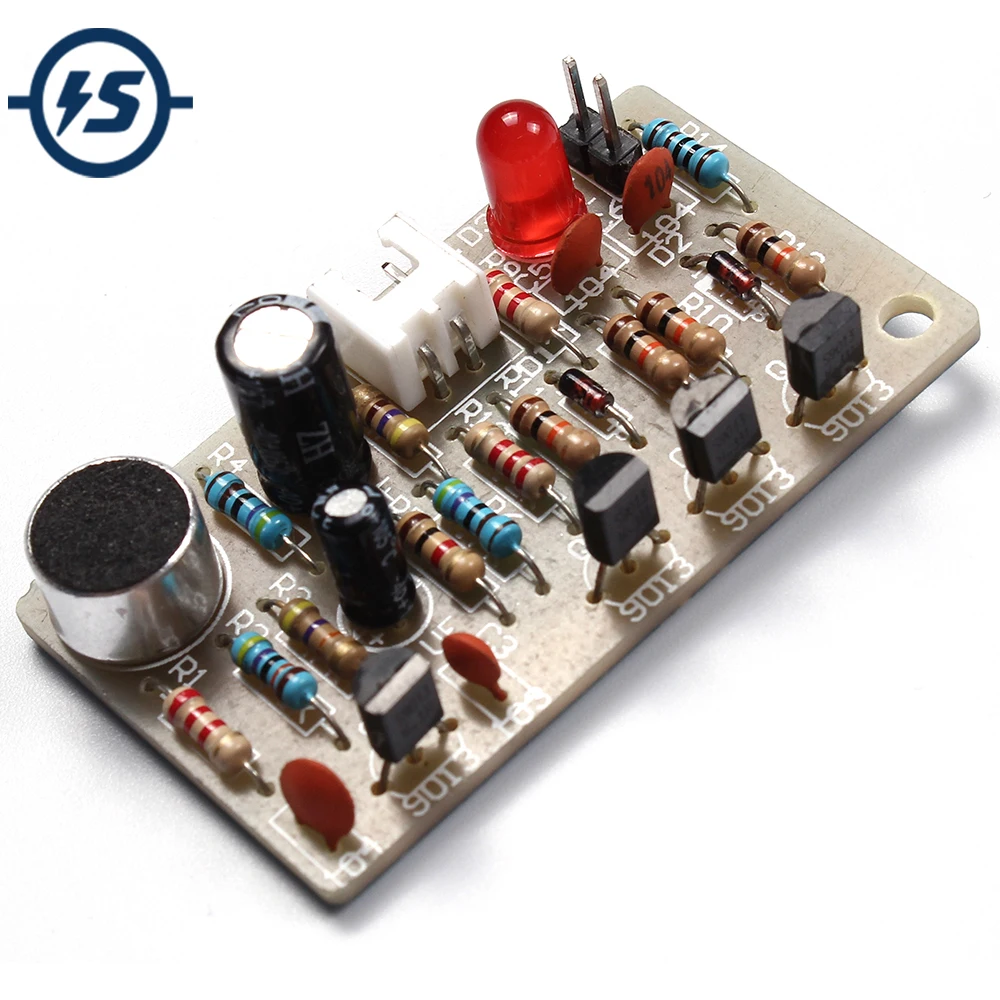

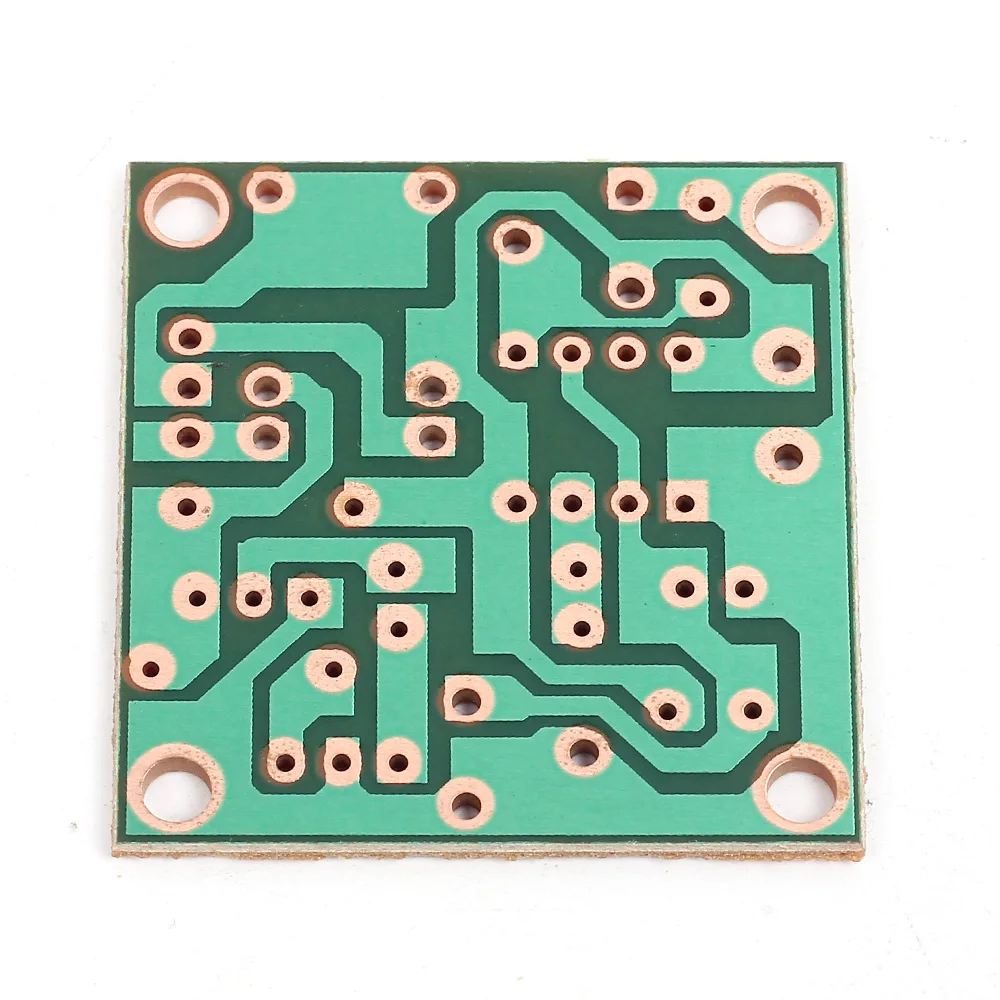

ICSK050A DIY наборы хлопковый набор переключателей звуковой датчик DIY электронное производство

Комплект переключателей хлопковой системы состоит из нескольких резисторов, конденсаторов и усилителей транзисторов. Схема проста, сварка легкая, недорогая и может широко использоваться в голосовом выключателе.

Эта схема в основном с помощью схемы усилителя звука и перекидной цепи.

Q1 и Q2 формируют Дополнительный аудио усилитель, звуковой сигнал, полученный от MK1 C1, соединен с базой Q1, усиление поступает непосредственно от коллектора к базе Q2, коллектор Q2 для получения отрицательной квадратной волны для запуска бистабильной цепи. R1, C1 ограничивает частотную реакцию цепи для диапазона высокой чувствительности около 3 кГц. При включении питания, состояния бистабильная схема выключен Q4, Q3 насыщенные, D3 не просвечивает. Когда MK1 к выходу управляющего сигнала после двухступенчатого усиления отрицательной квадратной волны, после дифференциальной обработки отрицательным Спайком D1 добавили к базе Q3, цепь быстро перевернута, d3 горит. Когда MK1 снова получил контрольный сигнал, цепь прошла flip, D3 погасил. Плата предназначена для устройств внешнего управления, подключенных к терминалам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам реле катушки, чтобы быть анти и диод)

В этой цепи используется источник питания постоянного тока 5 В, Выключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается весь ток 6 мА.

VCC:Подключите блок питания 5 В положительный (в соответствии с напряжением реле)

1. Характеристики

Рабочее напряжение: 4,5 ~ 5В

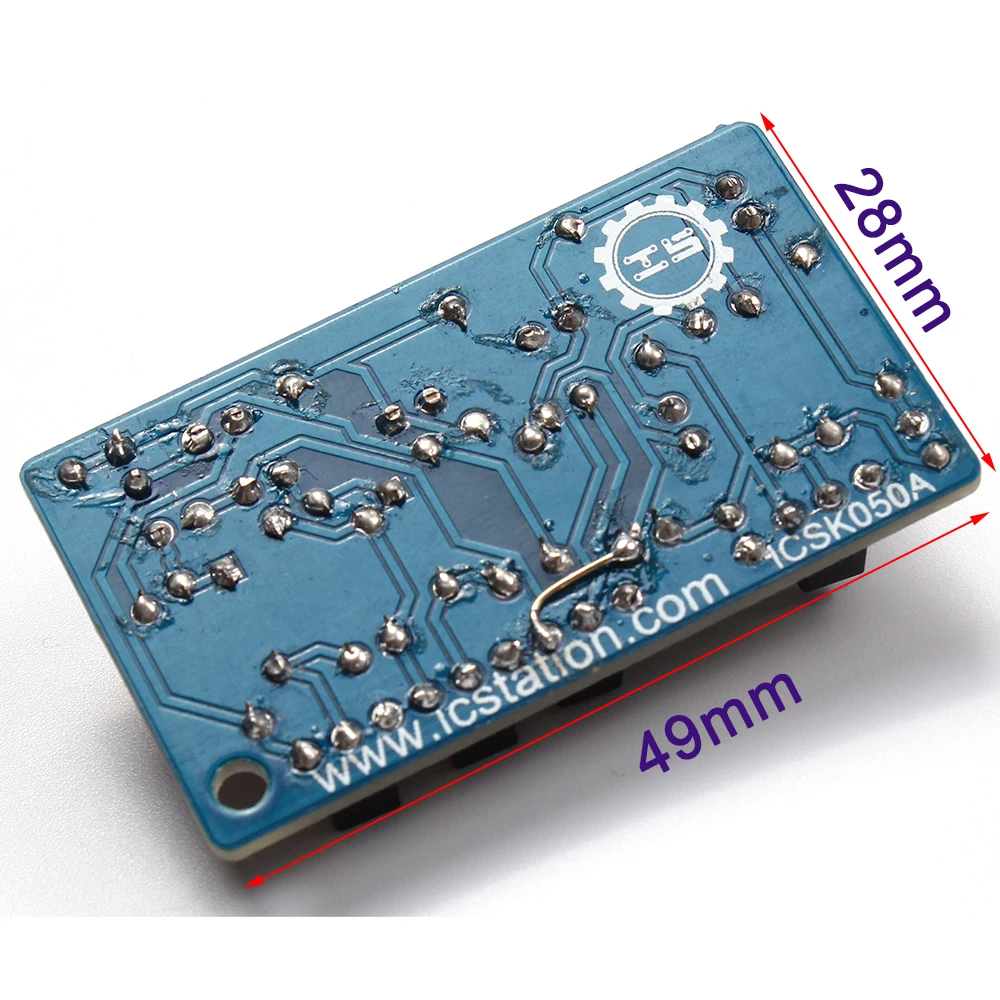

Размер печатной платы: 28*49 мм

2. Теория цепи

Эта схема в основном собрана с помощью схемы усилителя звука и перекидной цепи.
Q1 и Q2 формируют Дополнительный аудио усилитель, звуковой сигнал, полученный от MK1 C1, соединен с базой Q1, усиление поступает непосредственно от коллектора к базе Q2, коллектор Q2 для получения отрицательной квадратной волны для запуска бистабильной цепи. R1, C1 ограничивает частотную реакцию цепи для диапазона высокой чувствительности около 3 кГц. При включении питания, состояния бистабильная схема выключен Q4, Q3 насыщенные, D3 не просвечивает. Когда MK1 к выходу управляющего сигнала после двухступенчатого усиления отрицательной квадратной волны, после дифференциальной обработки отрицательным Спайком D1 добавили к базе Q3, цепь быстро перевернута, d3 горит. Когда MK1 снова получил контрольный сигнал, цепь прошла flip, D3 погасил. Плата предназначена для устройств внешнего управления, подключенных к терминалам J1, может быть голосом для других устройств, подключенных через реле J1. (При подключении к обоим концам реле катушки, чтобы быть анти и диод)

В этой цепи используется источник питания постоянного тока 5 В, Выключите устройство, когда светодиодный ток 3 мА, светодиодный индикатор загорается весь ток 6 мА.

3. Схема цепи

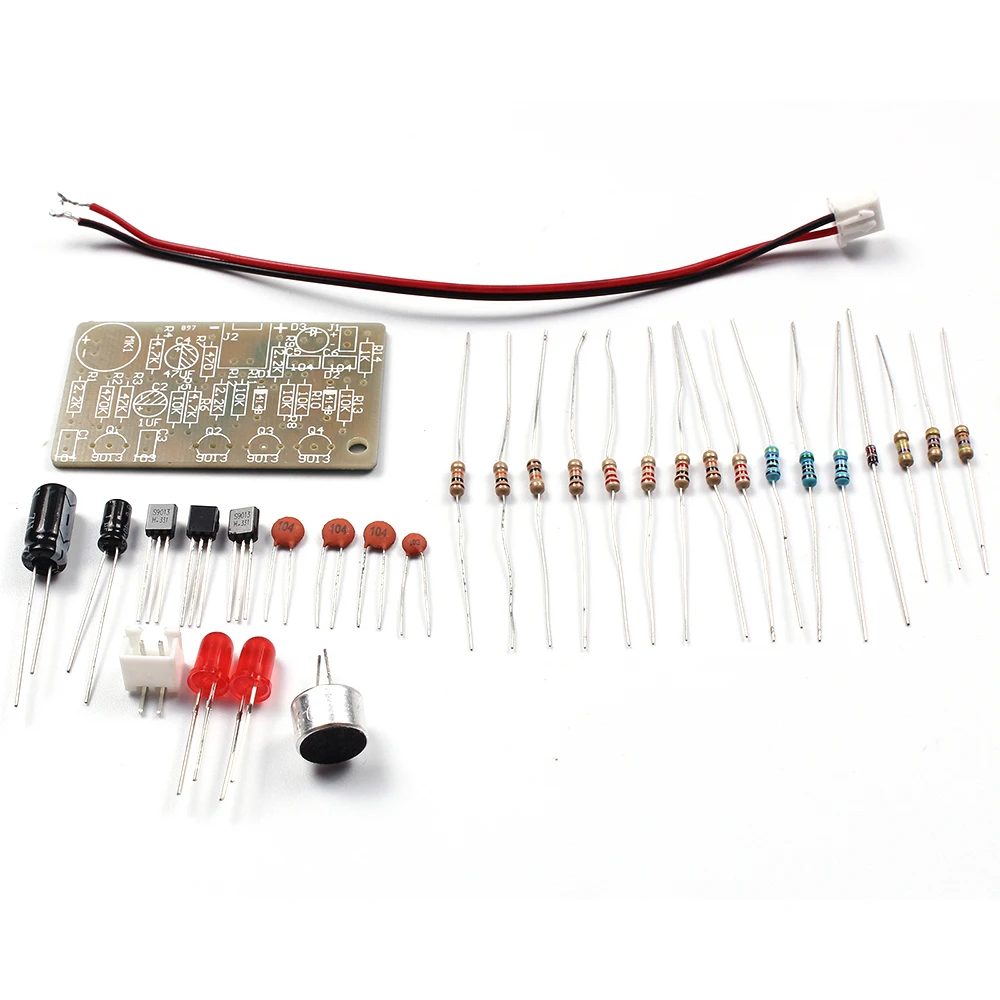

4. Список компонентов:

Серийный номер

Компоненты

Соотношение цена/качество

Этикетка

Серийный номер

Компоненты

Соотношение цена/качество

Этикетка

01

Сопротивление

470

R7

10

Постоянной ёмкости, универсальный конденсатор

1 мкФ/с алюминиевой крышкой, 50В

C2

02

1K

R14

11

47 мкФ/16V

C4

03

2,2 K

R1 R8 R12

12

 Диод

1N4148

D1 D2

04

4,7 K

R4 R6

13

Светодиодный

Ф5 красный

D3

05

10K

R5,R8,R10 ,R11,R13

14

Транзистор

9013

Q1----Q4

06

47K

R3

15

Микрофон

9767

MK1

07

470K

R2

16

POS терминал

2,54 Американская классификация проводов 2р

J1

08

Постоянной ёмкости, универсальный конденсатор

103

C3

17

Мощность Линия

2,54 Американская классификация проводов 2р

1

09

104

C1 C5 C6

18

Печатная плата

FR-4 28*49

1

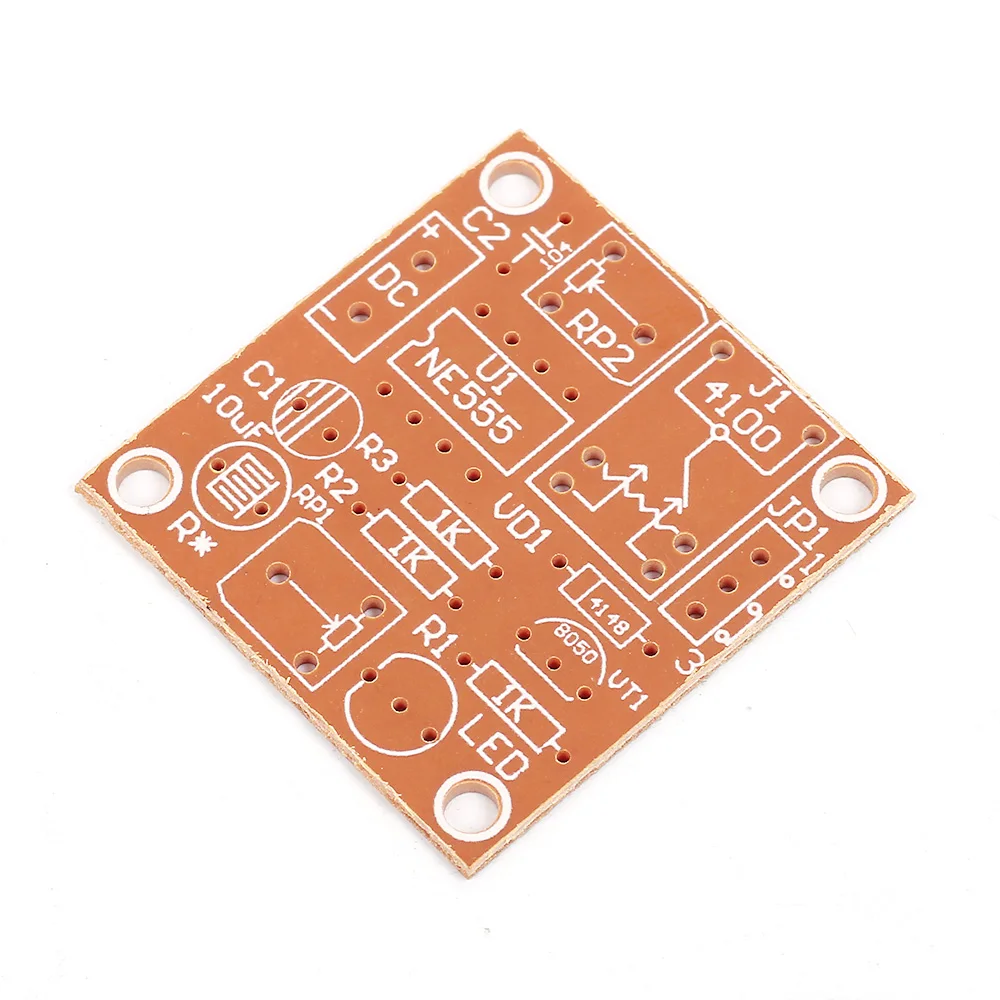

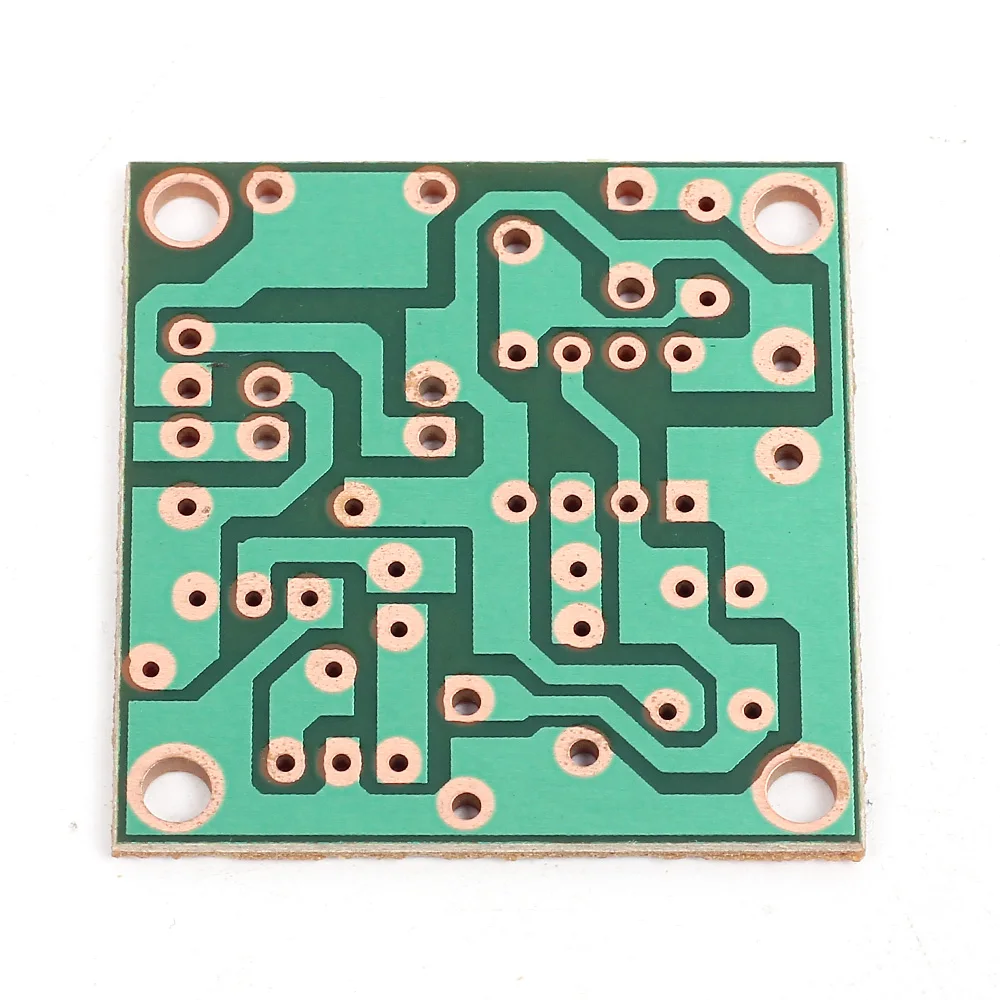

Модель управления светильник:

1. Функция:

Схема может автоматически открывать и закрывать соответствующие приборы в соответствии с яркостью светильник. Его выход контролируется реле, которое может непосредственно заменить оригинальный ручной переключатель. (Если вы Замените светочувствительное сопротивление этой цепи на другие чувствительные резисторы, вы можете сделать другие автоматические переключатели, такие как переключатели контроля температуры и т. д.).

2. Рабочее напряжение:

5-12 В в наличии. Напряжение катушки реле по умолчанию составляет 5 В, а измеренное рабочее напряжение-4-12 В. Если вы работаете долгое время в условиях высокого напряжения, рекомендуем Заменить реле на 9-12 В.

3. Принцип цепи:

Это Шмитт спусковым крючком цепь со схемой U1 у основания NE555.The Фоточувствительный резистор входного сигнала в RP1 серии. Регулировка RP1 может изменить светильник точки управления интенсивностью. C1-поглощающая емкость помех. Когда светильник очень яркий в дневное время, сопротивление RG невелико, Входное напряжение выше, чем исходное напряжение (5 футов pin), выход низкого уровня 3 фута pin, VT1 отключение, реле не работает, потеря выходного выключателя электроэнергии (1, 2 фута JP1), с электрическим выключателем не работает. Когда светильник тускнеет, сопротивление RG увеличивается, Входное напряжение падает, когда напряжение составляет менее половины справочного напряжения, триггер переворачивается, 3 фута, выходной уровень VT1 проводимости, реле электрического выключения, с электрическим запуском.

Когда входное напряжение находится между эталонным напряжением и эталонным напряжением 1/2, цепь поддерживает исходное состояние. Это способствует стабильной работе цепи. Регулировка RP2 может изменить исходное напряжение, Таким образом, изменение диапазона яркости управления и исходной точки. RP2 и RP1 необходимо повторно отрегулировать для достижения необходимой степени. Выход сигнала переключателя от JP1, его часто открывается на выбор нормально закрытого контакта в соответствии с необходимостью быть уверенным, может быть непосредственно управляется 220 в/префикс = st1 ns = "urn: Схемы-Microsoft - com: office: smarttags "любые электрические приборы в пределах 3A, для достижения автоматического переключения (например, уличные лампы и т. Д.). Светодиодный индикатор является двухцветным, и реле не поглощает красный светильник и используется в качестве индикатора питания. После того, как реле закрыто, красный светильник находится вне и светильник зеленого цвета.

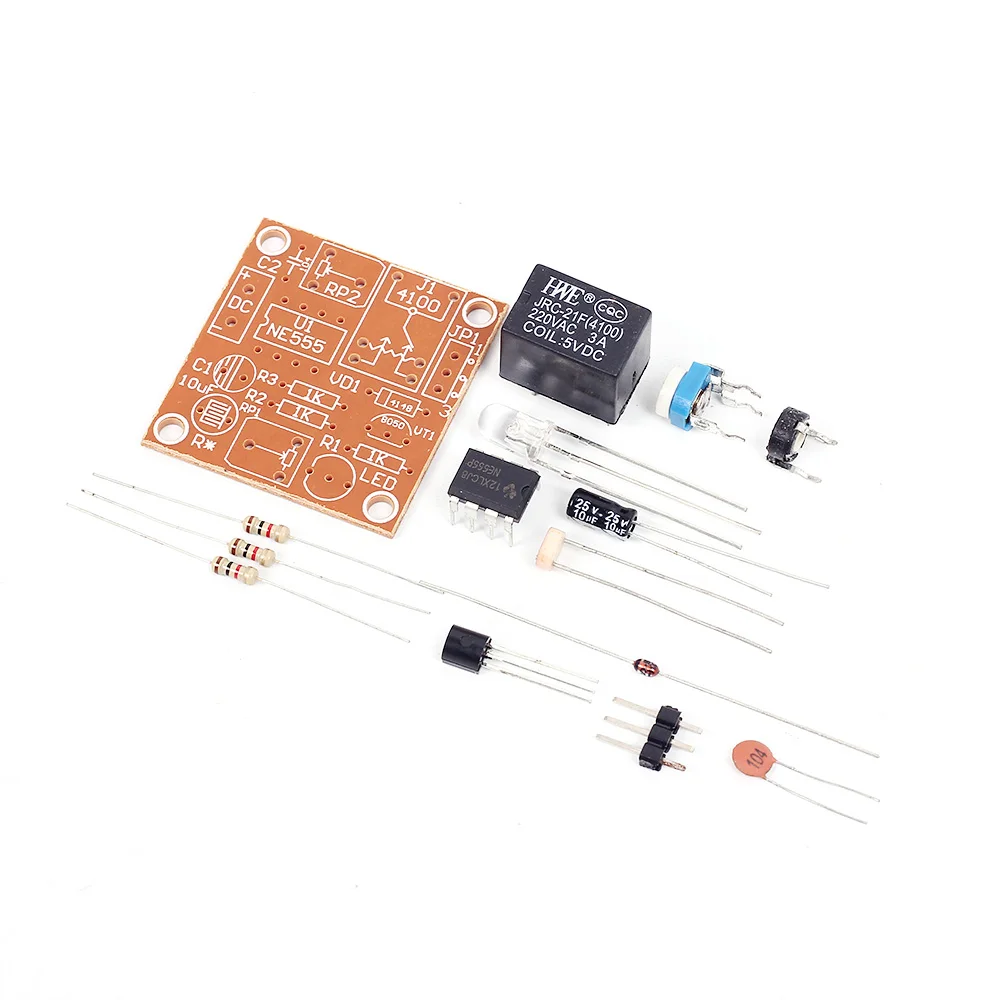

4. Список компонентов:

NО.

Имя компонента

PCB маркер

Параметр

Кол-во

1

Металлический пленочный резистор

R1-R3

1K

3

2

Керамика конденсатор с алюминиевой крышкой

C2

0,1 мкФ

1

3

1N4148

VD1

1

4

Электролитический конденсатор с алюминиевой крышкой

C1

10 мкФ

1

5

S8050

VT1

TO-92

1

6

Фотопроводимость

RG

1

7

Потенциометр

RP1

135K

1

8

Потенциометр

RP2

2,2 K

1

9

Светодиодный

Светодиодный

5 мм

1

10

NE555

U1

DIP-8

1

11

Реле

J1

1

12

Мужской Pin-код

JP1

3P

1

13

Печатная плата

34*35 мм

1
