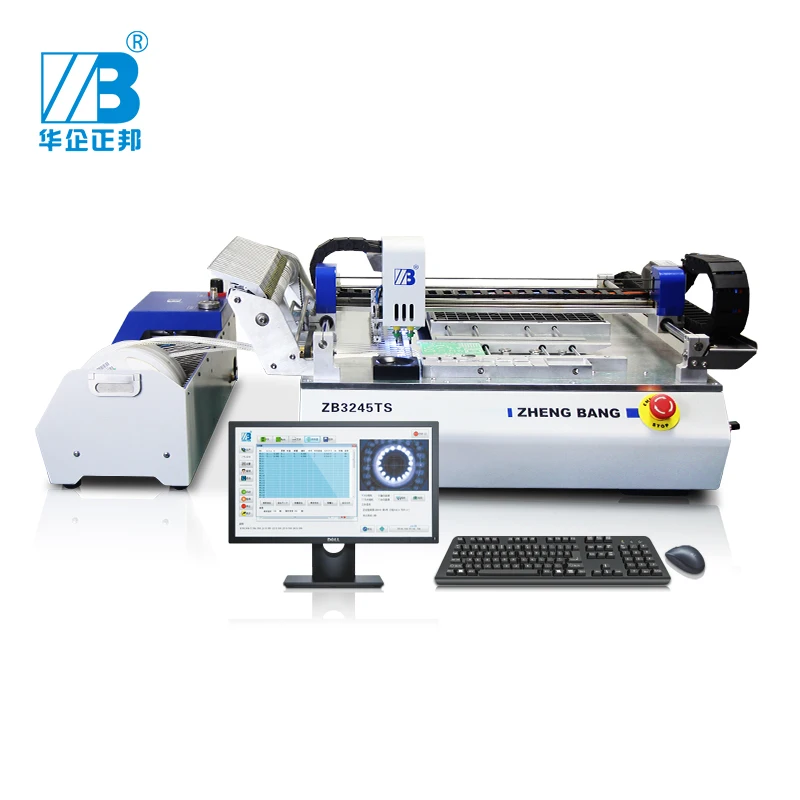

Сборочный станок для SMT с 2 камерами | Инструменты

Сборочный станок для SMT с 2 камерами | Инструменты

Применение: прототипирование машины, маленькое производство, Лабораторная работа, D & R, образование.

Краткое введение: машина настроена для малого производства и прототипирования бизнеса, с собственной разработанной операционной системой для разработчиков. Услуги: В течение 24 часов, консультант по эксплуатации и маркетинга. Профессиональное послепродажное обслуживание.

Преимущество по сравнению с другими:

1. Линейная направляющая HIWIN, импортированная из Тайваня и двухсторонняя Ширина ремня, шаговый двигатель с сервоприводной системой, машина с высокой точностью и долгим сроком службы. 2. Улучшенный визуальный SMT выбор и место машины с 3000 шт/час практичный CPH 3. Самостоятельное программное обеспечение очень удобно для дизайнеров для малого производства.

Системы

Детали

ZB3245T

ZB3245TS

ZB3245TSS

Монтажный Системы

Монтажную головку номер

2 шт.

Теоретические скорости

6500pcs/час

6500pcs/час

6500pcs/час

Нормальное крепление

5000pcs/час

5000pcs/час

5000pcs/час

Визуальный крепления

/

3000pcs/час

3500pcs/час

Элементы для крепления

RC (0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

RC (0402, 0603, 0805, 1206 и т. Д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Светодиодный (2835, 3014, 5730, 5050, высокая мощность и т. д.)

Макс IC Размеры

20*20 мм

20*20 мм

20*20 мм

Мин Тангаж руководства

1 мм

0,5 мм

0,5 мм

Печатная плата

Максимальный размер печатной платы (без IC лотка)

320 × 450 мм

320 × 450 мм

320 × 450 мм

Максимальный размер печатной платы (с IC лотком)

320 × 220 мм

320 × 220 мм

320 × 220 мм

Подающее устройство

8 мм

Детские носки 20 предметов

Детские носки 20 предметов

Для выведения токсинов, 40 шт

12 мм

4 предмета в комплекте

4 предмета в комплекте

8 шт

16 мм

2 штуки

2 штуки

4 предмета в комплекте

24 мм

1 шт.

1 шт.

Комплект из 2 предметов

Предлога IC уровня материала

10 шт

10 шт

10 шт

Postposition IC лоток

1 шт.

1 шт.

1 шт.

Трубчатый материалы фидер

Пять трубчатых материалов подачи один (опционально)

Пять трубчатых материалов подачи один (опционально)

Пять трубчатых материалов подачи один (опционально)

Визуальный Системы

Визуальный камера

/

Камера высокой четкости CCD

Камера высокой четкости CCD

Визуальный Кол-во

/

2 (1 большая камера, 1 камера)

4 (1 большая камера, 2 маленькие камеры, 1 камера)

Способность идентификации

/

MAX.20 * 20 мм

Управление Системы

Система

MCU

Microsoft WIN7

Операционное программное обеспечение

Независимые исследования и разработки

Совместимый формат файла

CSV, TXT. Формат файла

Режим программирования

В автономном режиме

Поддержка онлайн и в автономном режиме

Давление

0,4 МПа (встроенный насос)

Основной параметр

Мощность

150W

Основной корпус Размер контура

L 800 * W 780 * H380 мм

L 830 * W 730 * H375 мм

L 990 * W 730 * H375 мм

Компонент Фидер контур Размеры

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм

Д 235 * Ш 700 * в 245 мм * 2

Вес нетто

56 кг

56 кг

60 кг

Вес брутто

84 кг

84 кг

90 кг

Посылка Размер

1190*850*560 мм

1190*850*560 мм

1190*850*560 мм 1 шт., 800*620*300 мм, 1 шт.

Профиль компании

Wenzhou Zhengbang Electronic Equipment Co., Ltd была основана в 2006 году, расположена в зоне Ухай, Вэньчжоу, Китай, который является профессиональным производителем, специализирующимся на исследованиях, разработках, производстве, маркетинг и обслуживание THT и SMT машин. Мы являемся лидером производителя SMT машин, наши основные продукты-миксер для паяльной пасты, припой пасты, машина для выбора и размещения, печь для оплавления, контрольный Конвейер SMT, печатная плата тролли, фидер, сопло, нагревательная пластина, Dip паяльная машина, паяльник, PCB режущая машина, PCB погрузчик, Разгрузчик печатной платы и так далее. Большинство наших продуктов имеют патент и сертификацию CE.

Выставка

Вопросы и ответы

1. В Чехол Машина сломается, где я могу найти запасные части?

Если у вас возникли проблемы с машиной, пожалуйста, свяжитесь со мной или оставьте сообщение на мою электронную почту. Я отправлю ваше сообщение нашим инженерам и в течение 24 часов мы организуем инспекцию вашего аппарата удаленно. Если он нуждается в замене любых запасных частей, мы вышлем его Вам непосредственно TNT, DHL или другие. У нас есть технические команды в некоторых областях. Если вам нужна местная служба, вы должны покрыть расходы на поездки, затраты на рабочую силу. Они предоставят вам услуги напрямую. Машина будет упакована с некоторыми запасными частями в соответствии с нашим опытом.

2. Условия оплаты?

Мы принимаем: T/T, VISA, PAYPAL, WEST UNION, банковский перевод, онлайн-банковский платеж

3. Что насчет времени выполнения заказа?

1 ~ 2 недели после получения оплаты, мы начнем доставку. Для индивидуального заказа это зависит от реальной ситуации.

4. Как насчет обучения?

Мы предоставляем онлайн сервис дистанционного обучения, и мы предложим вам операционное видео и руководство для многократного обучения пользователей.

5. Какой размер аппликативного компонента для этой машины?

Минимальный размер компонента: 0402. Максимальный размер: Тангаж руководства не более 0,5 мм, как, например, QFP100. Высота компонентов:<5 мм.

6. Какой комплект форсунок для компонента?

Размер 500 сопло: 1005,1608,2012.com ponent минимальная ширина: 0,45 мм до 1,45 мм. Размер 501 сопло: 0603,0402. Минимальная ширина компонента: ниже 0,45 мм Размеры 502 сопла: 0805,1005,1608,2012. Компонент минимальная ширина: 0,45 мм до 0,75 мм. Размеры 503 сопла: 0805,1206,1608,2012. Компонент минимальная ширина: 0,75 мм до 1,45 мм. Размеры 504 сопла: 2012,3216,SOT23.component минимальная ширина: 1,1 мм до 2,5 мм. Размеры 505 сопла: компонент минимальная ширина: 2,5 мм до 4 мм. Размер 506 сопло: компонент минимальная ширина: 4 мм до 7 мм.
