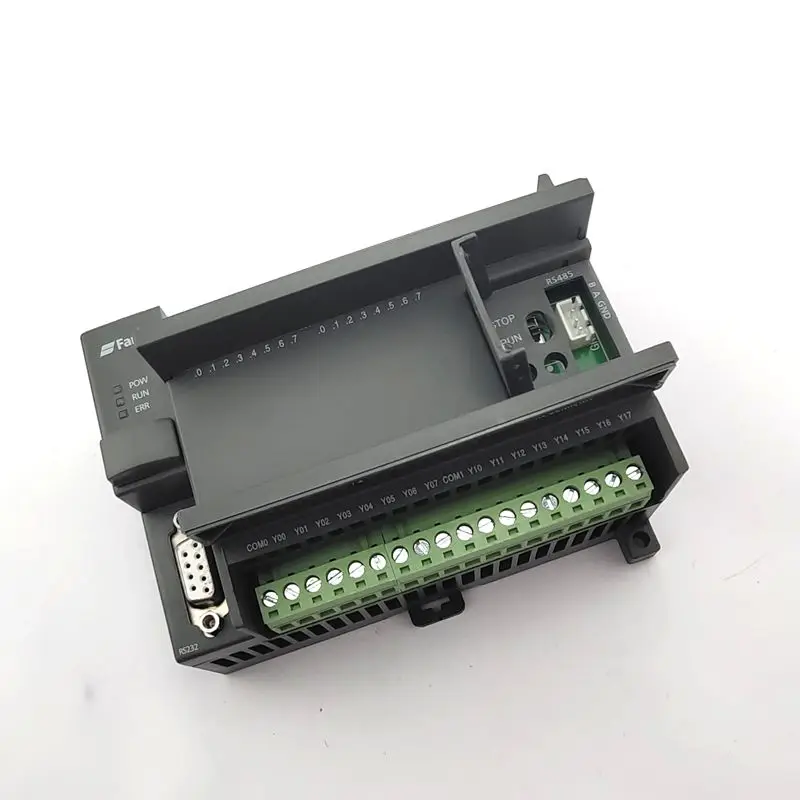

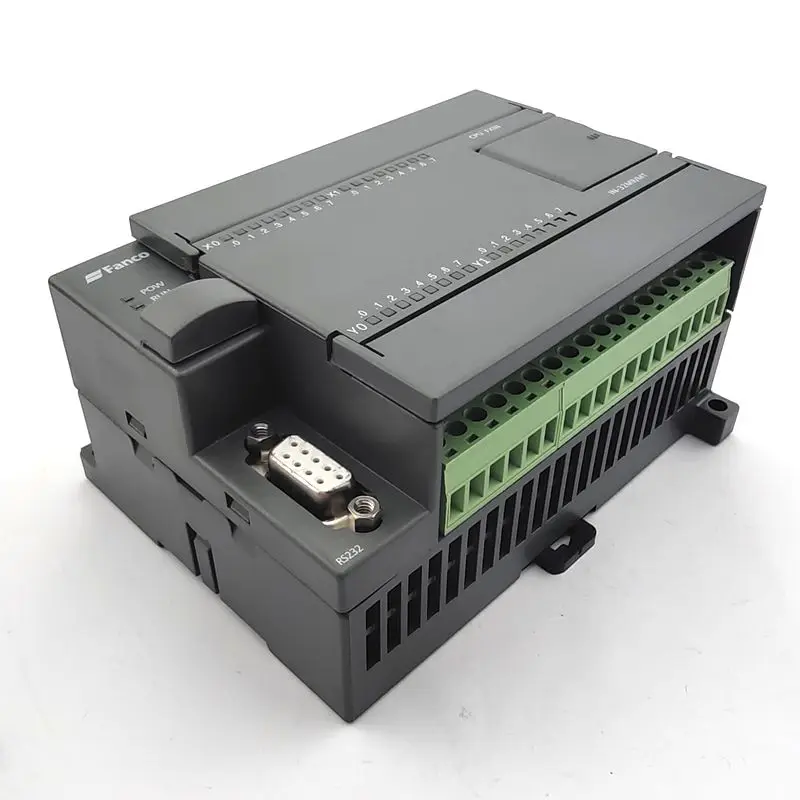

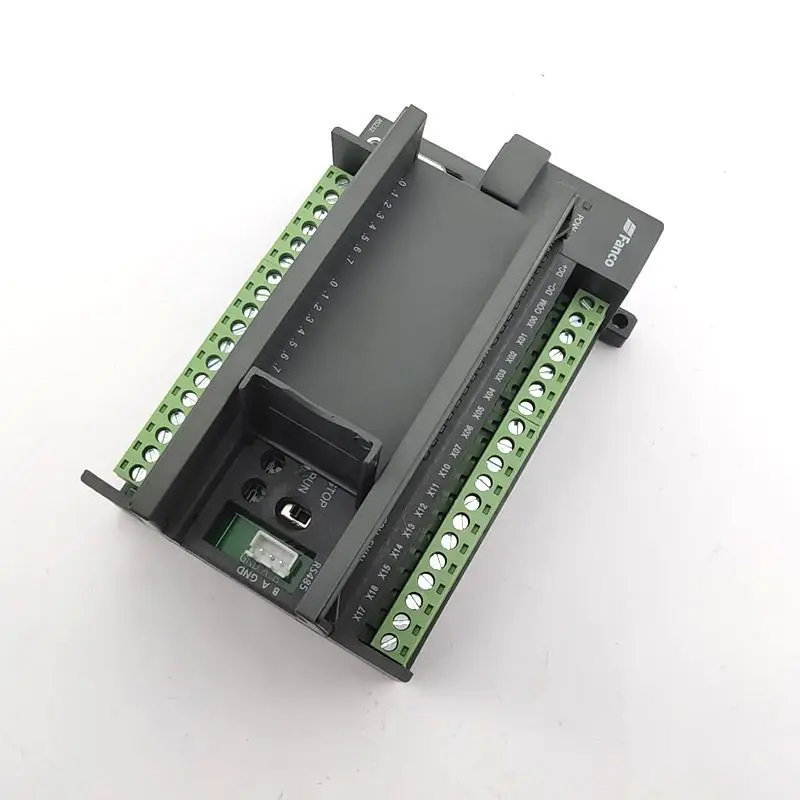

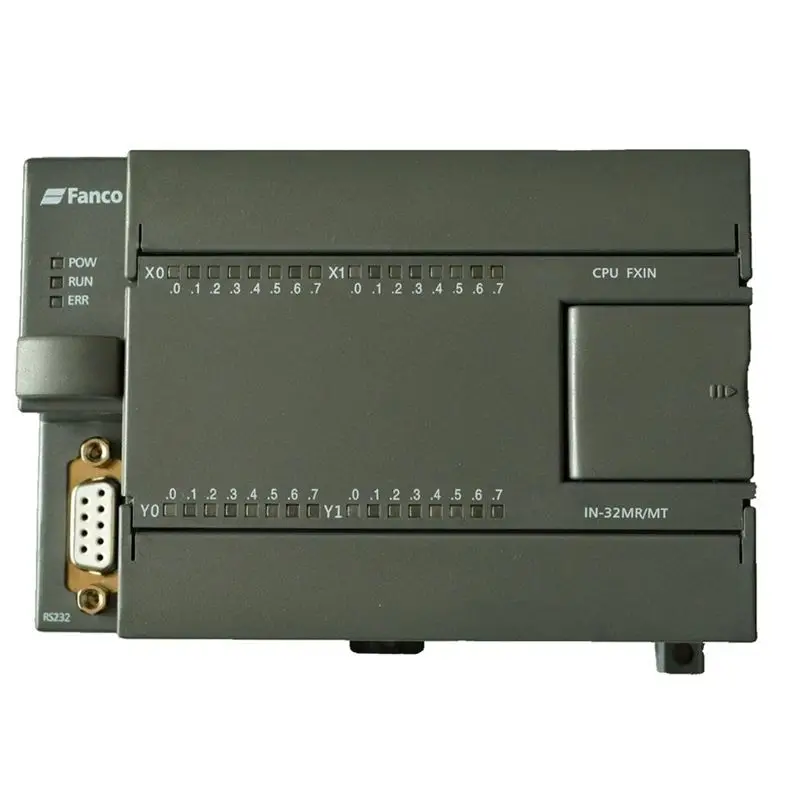

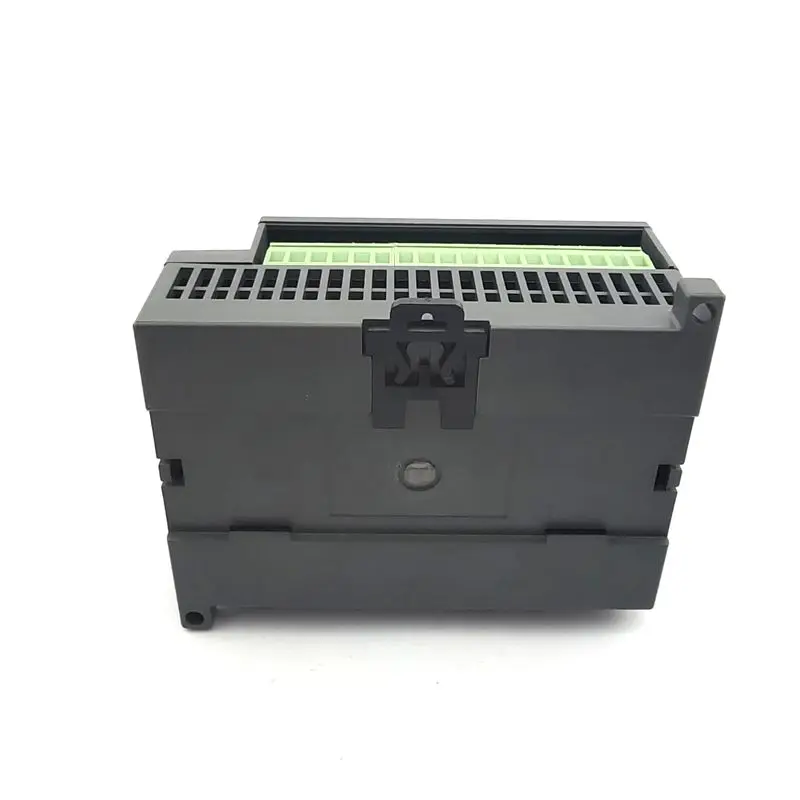

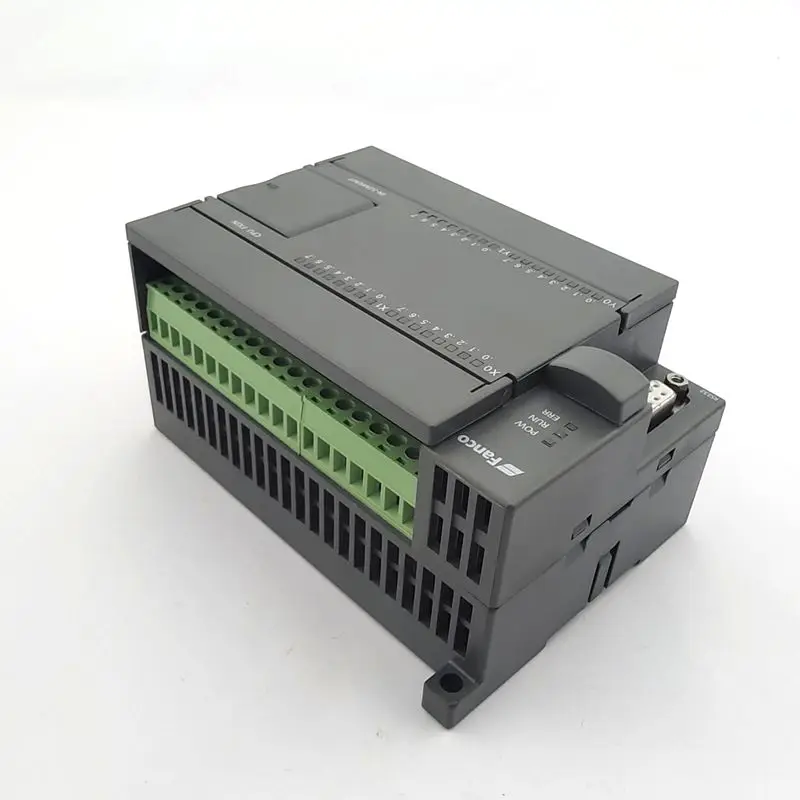

Промышленная плата управления PLC FX1N 32MT DC24V 4-сторонний импульсный выход 100K

Промышленная плата управления PLC FX1N 32MT DC24V 4-сторонний импульсный выход 100K

Функциональное описание FX1N-32MT продукта

Покупка Примечания:

Проект

Производительность

Управление метод управления

Режим многократного сканирования сохраненной программы

Режим управления входом и выходом

Пакетный режим (при выполнении конечной инструкции), команда обновления ввода и вывода, функция захвата импульса

Язык программирования

Схема лестницы, инструкции SFC

Лестница для программирования

Разработчик GX, GX Works2

Память программы

8K шаг EEPROM

Тип обучения

Прямая продажа с инструкцией

27

Передвижная стремянка инструкция

2

Основные Инструкция по применению

70

Инструкции по скорости

Основные инструкции

0.1μS-0.55μS инструкция

Применение инструкции

0.8μS-10μS инструкция

Вход Выход

Вход реле X

X0-X127,128 точек

Выход реле Y

Y0-Y127,128 балл

Промежуточное реле м

Общего назначения

M0-M1523,1524 точек

Специального назначения

M8000-M1535,1152 точек (после снижения мощности M500)

Государства

S10-S999,1000 точек

Таймер T

100MS

T0-199,200 точек

10 мс

T200-T245,46 точек

1 мс

T246-T249,4 точек касания

100MS накопление

T250-T255,6 точек

Счетчик C

Счетчик 16 бит

C0-C199,200 точек (после снижения мощности C100)

Счетчик 32 бита

C200-C255,56 точек

Регистр данных

Общего назначения

D0-D500 (после снижения мощности D200),500 точек

Специального назначения

D8000-D8255,255 точек

Индексирования

V7-V0,Z7-Z0,16 точек касания

Вложенные указатель

P0-P127,128 точек

Постоянная

K 16 бит

-32768-32767

К 32 бит

-2 147 483 648-2 147 483 647

H 16 бит

0-FFFF

H 32 бит

0-FFFFFFFF

Поддержка набор инструкций

27 базовые инструкции

Мнемонический, название

Функция

В наличии мягкие Компоненты

[LD]

Операция «СТАРТ» контакт

Xymstc

[LD] Поверните назад

Операция «b» контакт

Xymstc

[LDP] Возьмите Пульс поднимающийся край

Rising edge определяет начало операции

Xymstc

[LDF] Возьмите Пульс падающего края

Падающий край определяет начало операции

Xymstc

[И]

Контакт серии "a"

Xymstc

[ANI] и разворот

Контакт серии "b"

Xymstc

[ANDP] с импульсным подъемом

Rising edge обнаруживает соединение серии a

Xymstc

[ANDF] с краем падения пульса

Falling edge определяет последовательное соединение

Xymstc

[Или] или

Параллельный контакт «А»

Xymstc

[ORI] или inversion

Параллельный контакт «b»

Xymstc

[ORP] или импульсный подъем

Rising edge обнаруживает параллельное соединение

Xymstc

[С] выход

Катушки привод команды

Ymstc

[Комплект]

Катушка удерживайте команда

YMS

[RST] сброс

Катушка команду перезагрузки

Ymstcd

[Пожалуйста] Пульс с восходящей кромкой

Поднимающийся край обнаружения команды

YM

[PLF] Пульс с восходящей кромкой

Заднему обнаружения инструкция

YM

[MC]

Соединительная катушка общей серии

[MCR] сброс master

Очищающая катушка общей серии

[MPS] на стек

Оперативный для хранения

[MRD] Чтение стека

Для хранения индикации

[MPP] popping

Сохраните считывание и сброс

[INV] заднего хода

Обратная сторона эксплуатации в результате

[NOP] пустая операция

Никаких действий

[Пятке] конец

Конец последовательности программы

Инструкции по схеме двухступенчатой лестницы

STL передвижная стремянка

Передвижная стремянка старт

Красно-белый возврата

Передвижная стремянка конец

Применение инструкция

Классификации

FNC нет.

Инструкция мнемонический

Инструкция имя

Высокая скорость обработки

56

Сетевой фильтр СПД

Пульса высокой плотности

57

PLSY

Импульсный выход

59

Плср

Регулируемая скорость импульсный выход

Легкая команды

66

ALT

Альтернативный выход

67

Пандус

Пандус сигнала

Позиционирования

156

ZRN

Происхождение возврата

157

Plsv

Переменный импульсный выход

158

DRVI

Соответствующая позиция управления

159

DRVA

Абсолютное Положение управления

Контактные данные по сравнению с инструкцией

224

LD =

Начало работы (S1) = (S2) включение

225

Ld﹥

Начало работы (S1) Выключение (S2) включение

226

Ld﹤

Начало работы (S1) Выключение (S2) включение

228

Ld﹤﹥

Начало работы (S1) и ne;(S2) включение

229

Ld﹤ =

Начало работы (S1) ≤(S2) включение

230

Ld﹥ =

Начало работы (S1) ≥(S2) включение

232

И =

Соединение серии (S1) = (S2) Проводимость

233

And﹥

Соединение серии (S1) Проводимость (S2)

234

And﹤

Соединение серии (S1) Проводимость (S2)

Контактные данные по сравнению с инструкцией

236

And﹤>

Соединение серии (S1) и ne;(S2) Проводимость

237

And﹤ =

Соединение серии (S1) ≤(S2) Проводимость

238

И при заказе на сумму> =

Соединение серии (S1) ≥(S2) Проводимость

240

Или =

Параллельное соединение (S1) = (S2) Проводимость

241

Or﹥

Параллельное соединение (S1) Проводимость (S2)

242

Or﹤

Параллельное соединение (S1) Проводимость (S2)

243

Or﹤﹥

Параллельное соединение (S1) и ne;(S2) Проводимость

244

Or﹤ =

Параллельное соединение (S1) ≤(S2) Проводимость

245

Or﹥ =

Параллельное соединение (S1) ≥(S2) Проводимость

Классификации

FNC нет.

Инструкция мнемонический

Инструкция имя

Процедура блок-схема

00

Приглашаем посетить наших заказчиков выставку CJ

Условное прыгать

01

Вызова

Subroutine вызова

02

Sret

Subroutine возврата

06

Постоять

Конец основной программный

07

Таймер наблюдения

Сторожевой таймер

08

Для

Повторить диапазон начинается

09

Следующий

Конец повторить диапазон

Передача и сравнение

10

СС

Сравнение

11

ZCP

Региональные сравнения

12

MOV

Передача

15

Bmov

Партия передачи

18

BCD

BCD обмена

19

Мусорное ведро

BIN обмена

Четыре арифметические

20

Добавьте

BIN дополнение

21

SUB

BIN вычитание

22

Муль

BIN умножения

23

DIV

BIN отдел

24

INC

BIN увеличение

25

DEC

BIN затухания

26

Палочка

Материнскую плату и

27

РА

Логическое "или"

28

Wxor

Логическое исключающее

Вращение перемещения

34

Sftr

Правый шифт

35

Sftl

Левый шифт

38

Sfwr

Переключения записи

39

Sfrd

Переключения выписать

Разрядной обработки

40

Zrst

Сброс всех

41

Деко

Декодирование

42

ENCO

Кодирования
