DC-DC DC 5-30V to 0 6-30V 4A 35W Step Up/Down Boost Buck CC CV Регулируемый Модуль питания солнечное

DC-DC DC 5-30V to 0 6-30V 4A 35W Step Up/Down Boost Buck CC CV Регулируемый Модуль питания солнечное

Вход напряжение: 5,5-30V (в том случае, если Вход напряжение составляет 5 В, buck-boost также может быть достигнуто, но напряжение и ток измерений, не соответствуют действительности; В соответствии с 4,7 V, защита от пониженного напряжения)

Выход напряжение: 0,5-30 в

Выходной ток: может работать стабильно в 3 А в течение длительного периода времени и может достигать 4 а при усиленном рассеивании тепла

Выходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 Вт

Напряжение Разрешение дисплея: 0,05 V

Текущее Разрешение дисплея: 0.005A

Эффективность преобразования: около 88%

Мягкий запуск: Да (модуль загрузки высокой мощности может не работать при запуске)

Защита обратного ввода: Да

Защита от обратного потока на выходе: Да

Защита от короткого замыкания: Да

Рабочая частота: 180 кГц

Размер: длина * ширина * высота 66*48*21 мм

Монтажное отверстие: диаметр 4 мм

Вес: 46 г

Описание товара:

ЖК-дисплей может отображать Входное и выходное напряжение, выходную мощность выходного тока;

Защита от обратного хода на входном конце, обратное соединение не будет гореть;

Может быть повышена, может быть ушел, выходное напряжение 0,5-30V произвольным регулированием, предельный ток 0-4A произвольной регуляции;

Защита от обратного потока на выходе, для зарядки аккумулятора не требуется дополнительного антирезервного диода;

Кнопка контролирует состояние ВКЛ/ВЫКЛ выхода и может быть настроена на включение или выключение по умолчанию.

Использование чипа buck-boost в качестве главного контроллера, внешняя трубка 60V 75A MOS в качестве переключателя, двойной выпрямитель 60V 5A SS56 Schottky, значение напряжения 60V, лучше, чем на рынке XL6009/LM2577 незрелая программа (многие устройства сопротивляются недостаточному значению напряжения, MOS трубка и диод Шоттки выдерживают напряжение должно быть больше, чем входной плюс значение входного напряжения);

Выходная пульсация небольшая, с LC фильтром;

Содержит теплоотвод, отправляется модуль поддержки изоляции колонны.

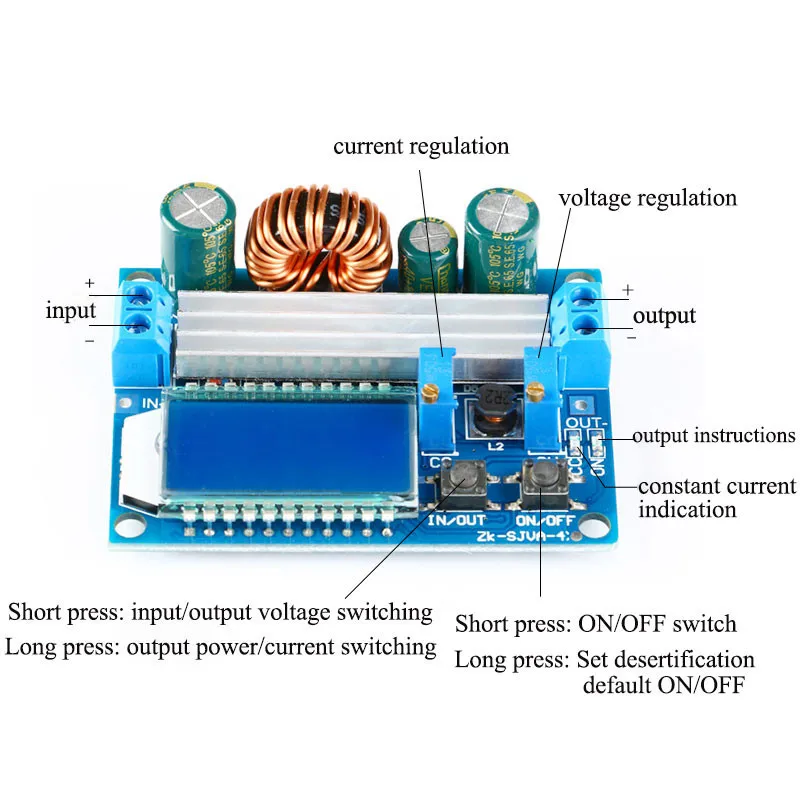

Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток; кнопка Вкл/Выкл кнопка управления выходом вкл/выкл, длительное нажатие, чтобы установить выходное состояние питания по умолчанию включено или выключено.

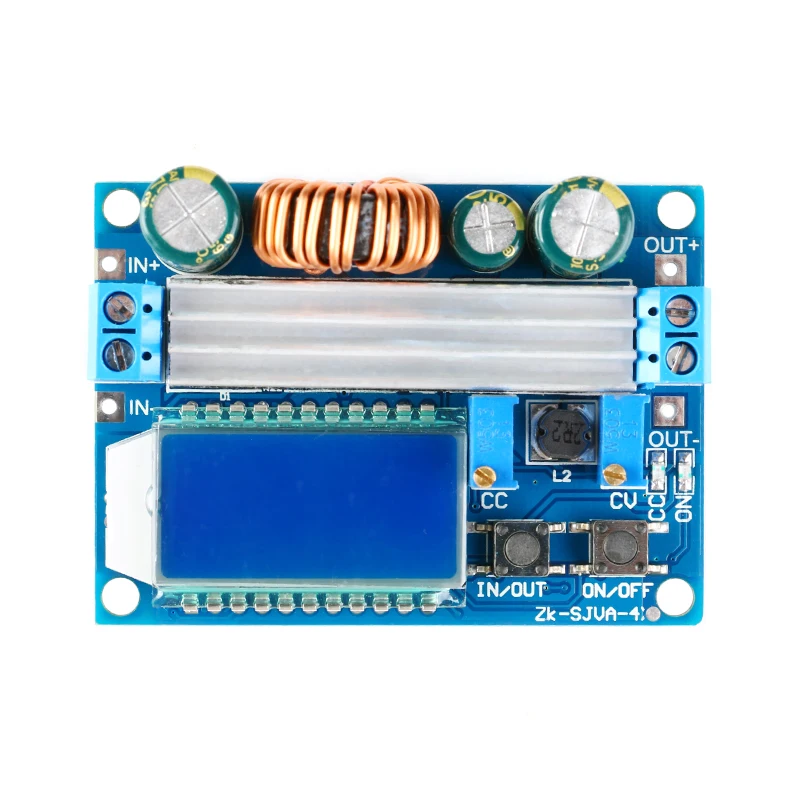

CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Справа CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращается по часовой стрелке, чтобы увеличить выходное напряжение. Индикатор ON-это индикатор выходного состояния. Он включен, когда выход имеет напряжение, в противном случае он выключен.

Вход модуля в-запрещено замыкание с выходом-в противном случае функция постоянного тока отключена.

Пожалуйста, убедитесь, что источник питания больше, чем требуется выходная нагрузка!

Если модуль хочет полностью загрузить выход, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а измеритель напряжения и тока недействителен. Максимальное значение тока модуля-4A. Предварительное условие ограничено максимальной выходной мощностью. Например, если выход 17 В, ток не должен превышать 2 А.

Модуль имеет защиту от короткого замыкания на выходе. После защиты от короткого замыкания модуль автоматически отключает выход. Модуль может быть восстановлен после включения модуля снова. Если ваш источник питания не имеет предельной защиты от выходного тока, рекомендуется подключить предохранитель на входе модуля для повышения коэффициента безопасности.

Модуль имеет входное напряжение от пониженного напряжения, функция защиты от перегрузки, по умолчанию составляет около 4,7 V. Ниже этого значения, выход будет автоматически отключен, и модуль может быть восстановлен после того, как модуль будет восстановлен (обратите внимание, что напряжение порта модуля, когда входной ток является относительно большим, не игнорируйте частичное давление на входной проводник.)
