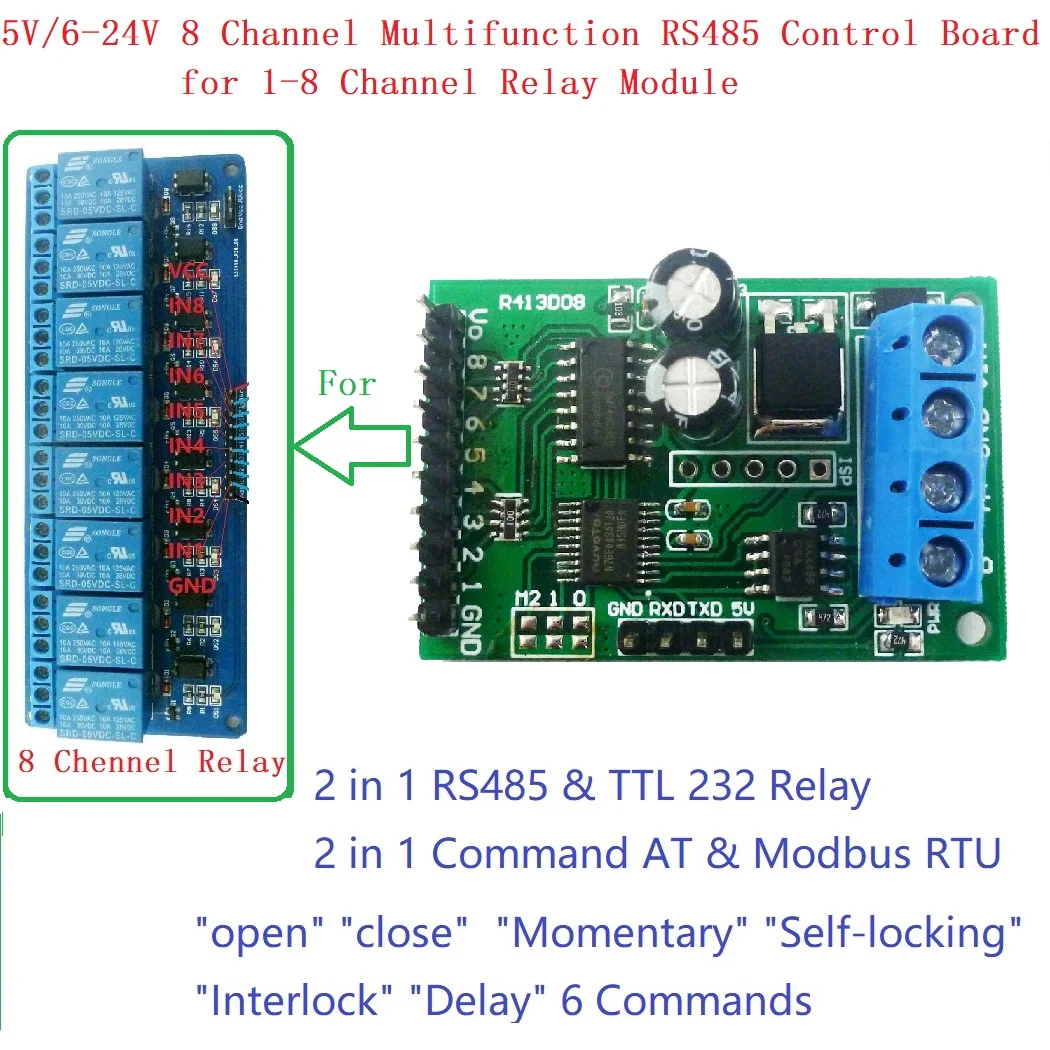

Модуль переключателя 2 в 1 RS485 RS232(TTL) Modbus AT Command NPN PNP IO для реле дверного замка

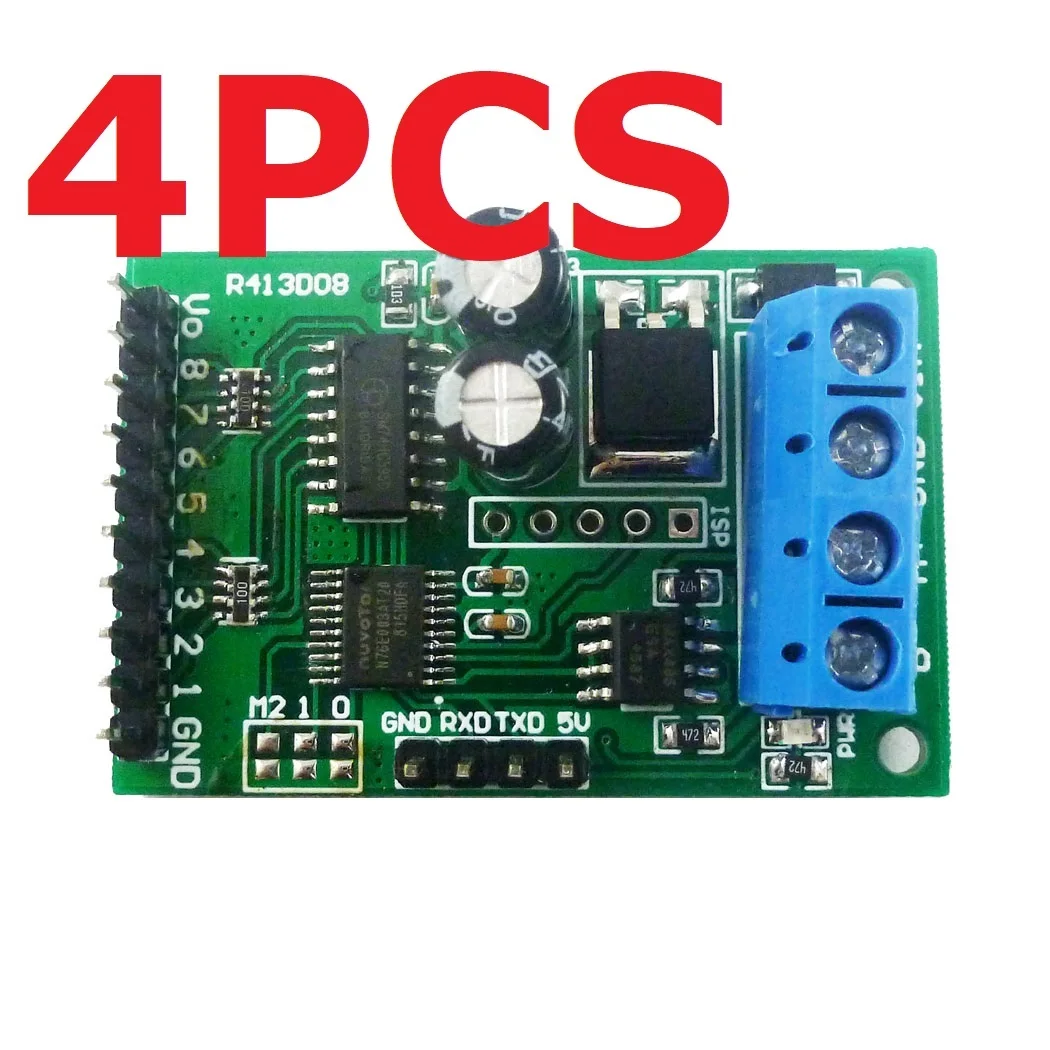

    Название продукта: RS485 RS232(TTL) PLC Modbus Rtu модуль 8ch IO переключатель управления для реле промышленной автоматизации      Посылка включен: 4 x5V-24V 8 канальный многофункциональный RS485 плата управления для 1-8 CH релейный модуль   Описание:   1: Рабочее напряжение: 5 В постоянного тока (версия 5 В)/6-24 В постоянного тока (версия 12 В/24 В)
2: Рабочий ток: 9-15 мА
3: ''open'''' close'' ''momentar'''' self-locking ''Interlock'' Delay ''6 команд
4: два режима управления инструкциями: команда AT и команда MODBUS
5: по команде AT максимальная задержка составляет 9999 секунд
Под командой MODBUS максимальная задержка составляет 255 секунд
6 AT команды могут быть сделаны последовательный гипертерминал (серийный помощник) вход;
Команды MODBUS могут быть сделаны последовательным гипертерминалом (последовательным ассистентом) или «MODBUS poll» Enter;
7 в режиме команды MODBUS, он может поддерживать до 247 устройств параллельно
8 с RS485 и RS232 (TTL) Двойной интерфейс шины
9 контактов управления выходом 8, 5 в TTL уровень, низкий уровень (по умолчанию)/высокий уровень выхода
10 Размер: 45*30*15 мм
11 Вес: 10 г       Руководство по эксплуатации, пожалуйста, спросите нас после покупки     Применение
   Автоматизированная промышленности ПЛК
Релейный модуль
Умный дом, домашняя Автоматизация;
Система идентификации;
Двигатель FW & BW;
CCTV камера PTZ контроль;
Система безопасности;
Промышленная Автоматизация
СВЕТОДИОДНЫЙ матричный экран;

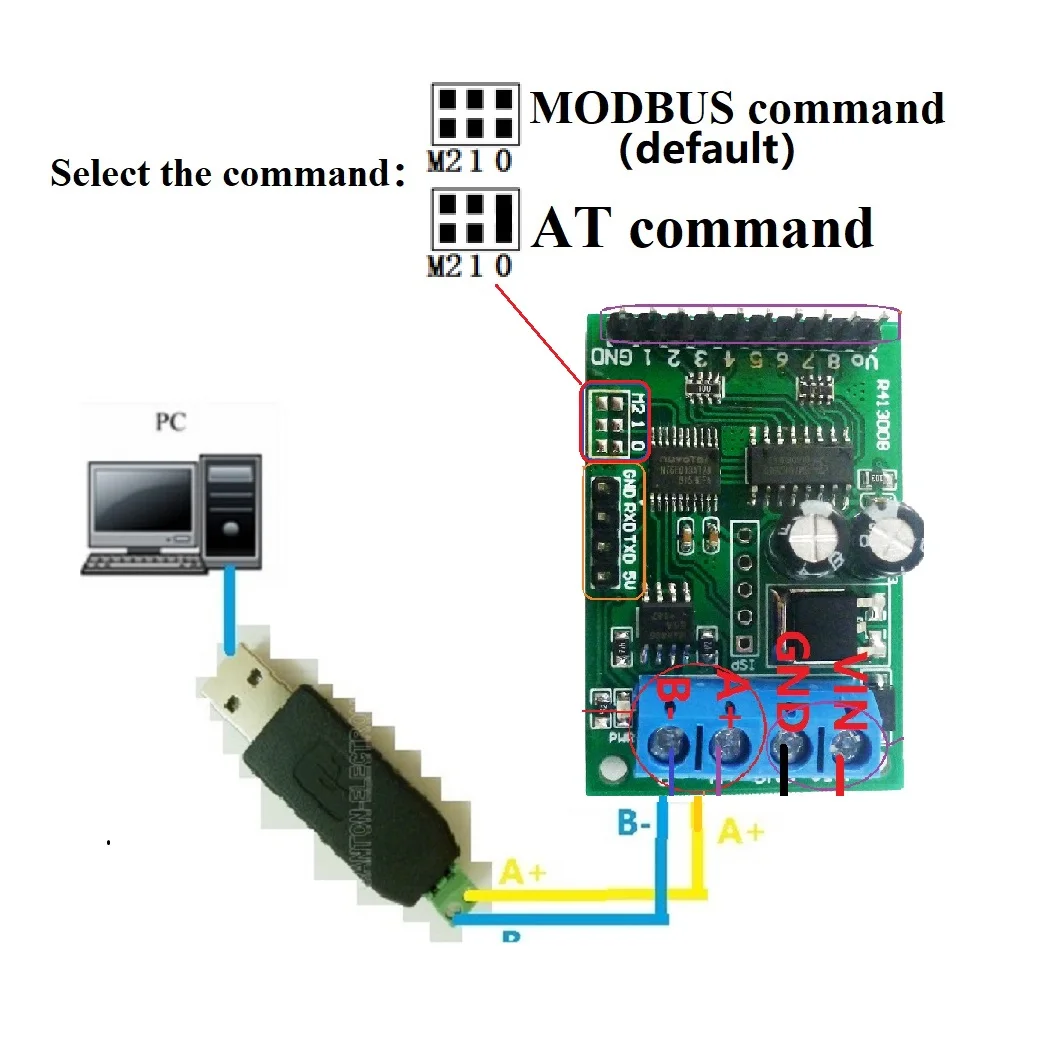

RS485 дистанционный пульт;   Выбор режима команды: (рисунок выше) M0 disconnect-это режим команды MODBUS. M0 Connect находится в командном режиме.

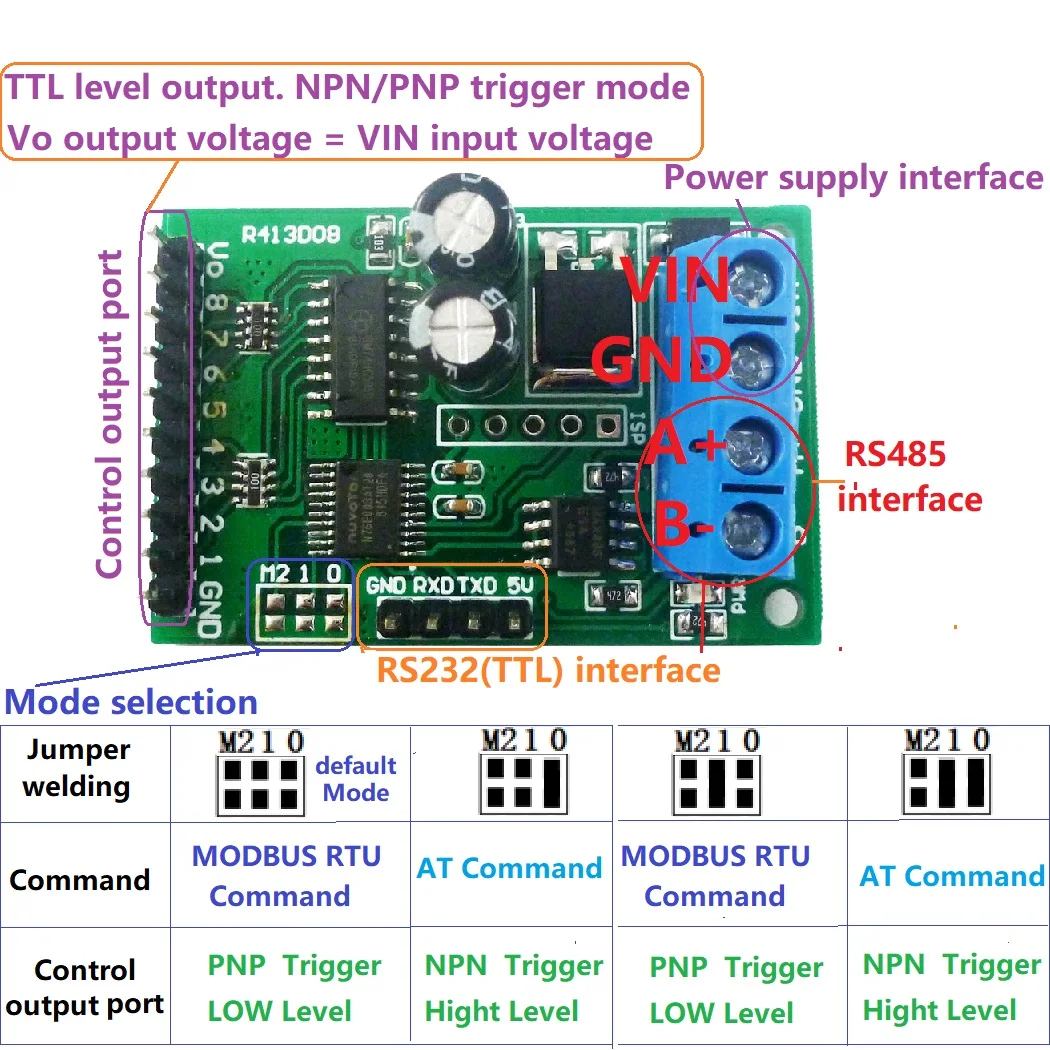

Выбор выходного уровня: (рис. Выше) отключение M1-это выход низкого уровня. M1 Connect-Выход высокого уровня
Slave ID: различные ''Серебряный ID'' может быть установлен по команде, максимальное количество 247
В режиме команды MODBUS идентификатор slave должен быть верным
Описание команды, пожалуйста, обратитесь к ''8 канальный многофункциональный RS485 модуль commamd''
      Типичные области применения:   1 в командном режиме (M0 Connect), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд

2 режима команды MODBUS (отключение M0), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса

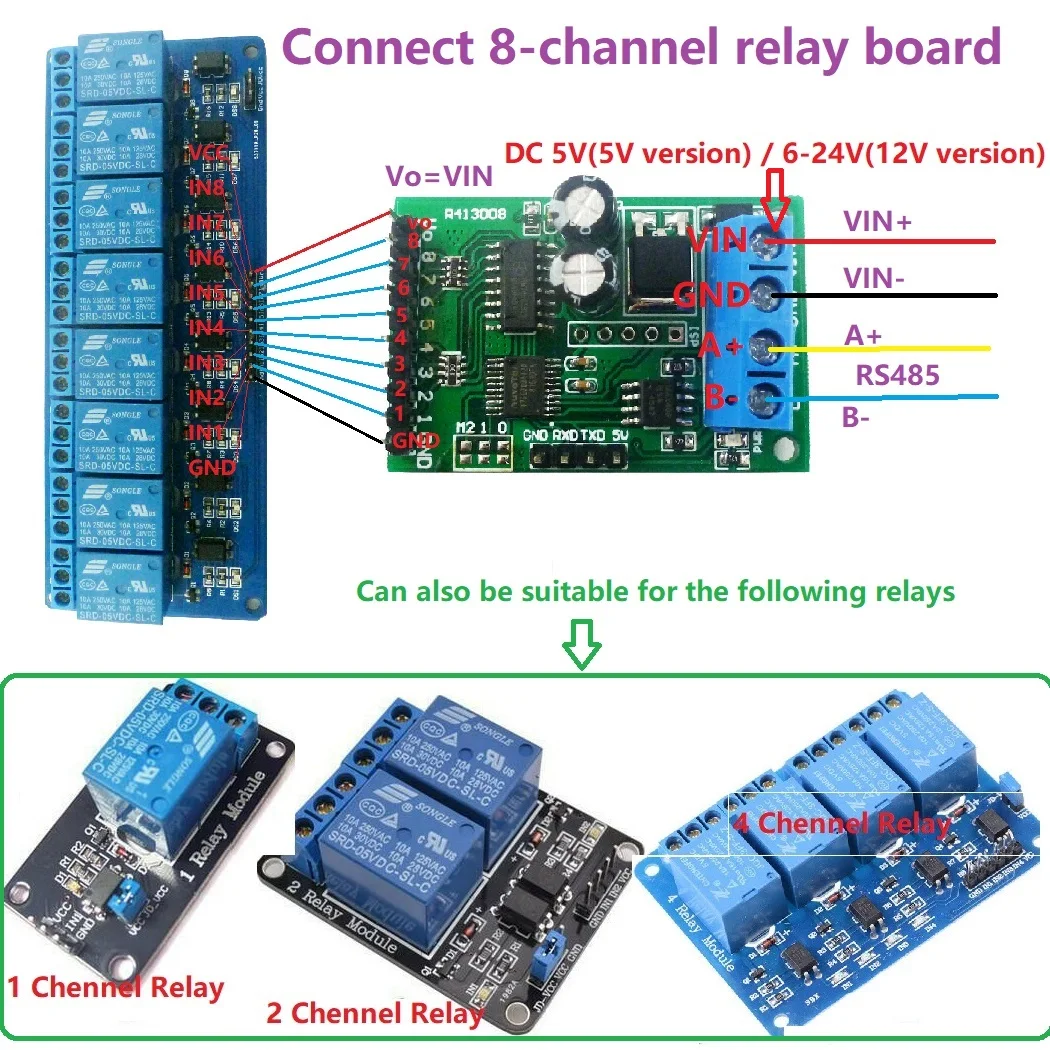

Он может управлять 1-8 каналами 5 В/6 в/9 В/12 В/24 В релейный модуль

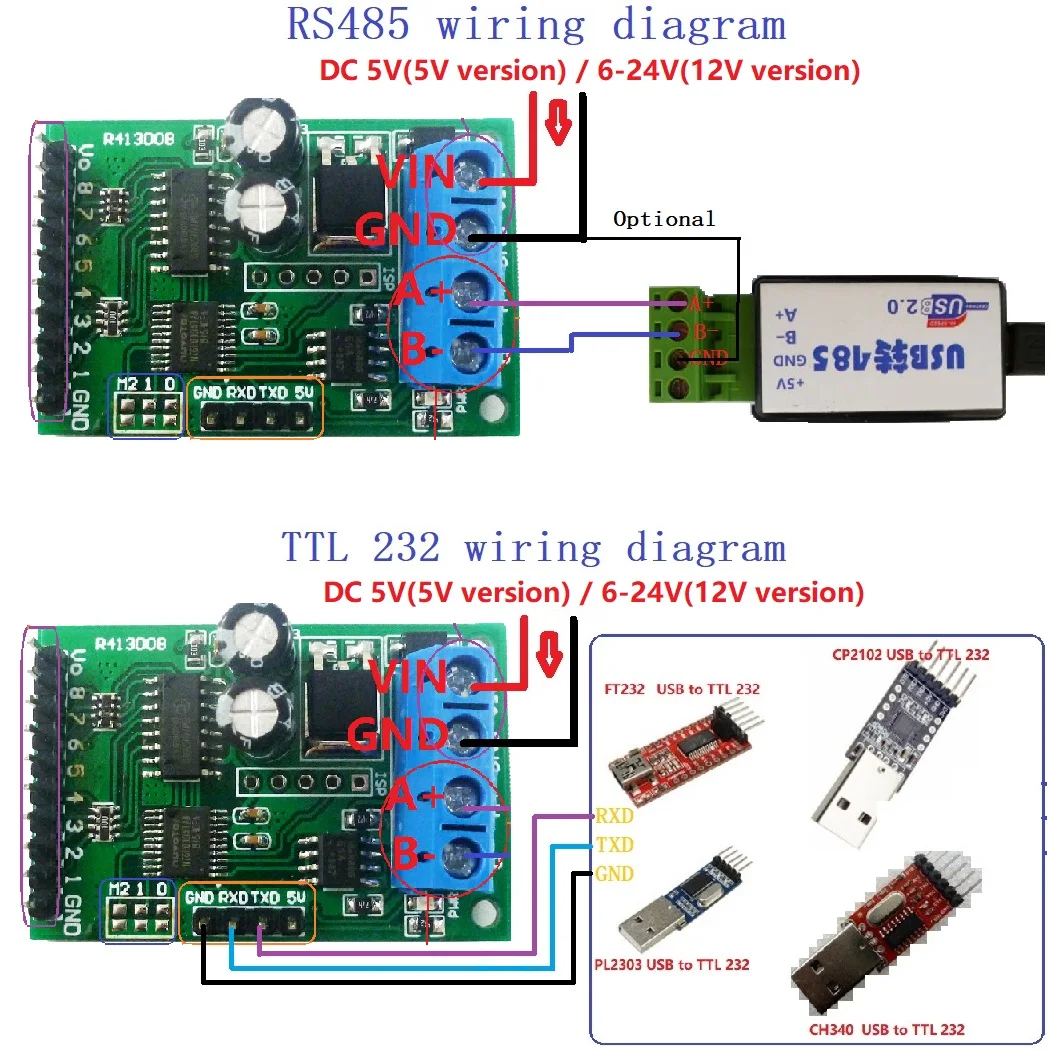

С интерфейсом RS485 и интерфейсом RS232 (TTL)

Версия идентификации:
6-24V версия поставляется с 78M05 чип, и с обратной стороны печатной платы наклеивается этикетка 12/24V.
Версия 5 В не имеет чипа 78M05, а задняя часть платы PCB маркируется как 5 В.

Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
   Последовательный гипертерминал:
   Modbus опрос
