Модуль связи с главным преобразователем USB в MBUS ведомый модуль для умного





USB в MBUS / M-BUS мастер конвертер с двумя портами 10 нагрузок, или Slave модуль конвертер Win10

    Описание: Особенности:

Мастер-модуль USB в MBUS

Пожалуйста, используйте usb-драйвер, который мы предоставили, в противном случае он не будет общаться должным образом!


Приложений
• Умный измеритель энергии, газовый счетчик, счетчик тепла, умный измеритель сетки с приложением MBUS
• Умное домашнее управление, пожарная сигнализация и сетевые приложения связи с MBUS
• Центральный контроль кондиционирования воздуха с MBUS, сетевым приложением smart sensor
Особенности

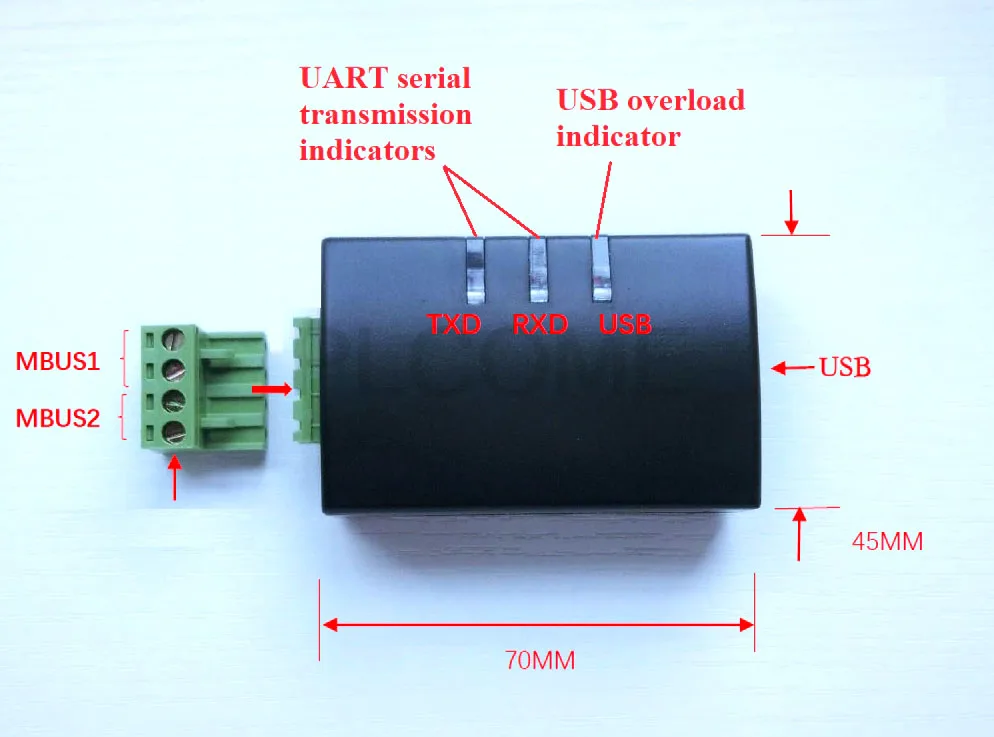

1. 2 порта интерфейса MBUS (тот же MBUS разделен на две группы) для облегчения подключения нескольких подчиненных устройств

2. Полностью соответствует международным стандартам MBUS и национальным стандартам

3. Совместимость со всеми системами win, включая win10

4. Источник питания USB, внешний источник питания не требуется

5. USB горячий обмен, безопасный и стабильный

6. Портативный размер, легко носить на месте отладки

7. Нет спонтанного самополучения и ошибки в пределах нормального диапазона нагрузки

8. Защита от короткого замыкания функция низкой мощности.

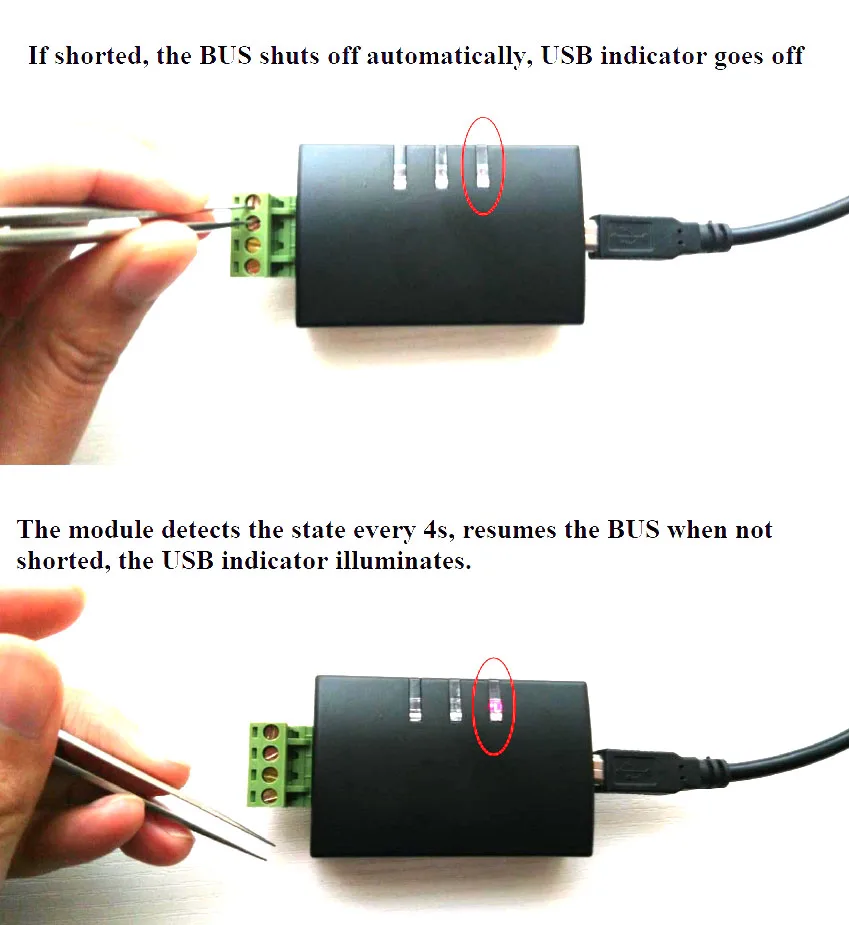

После короткого замыкания шины индикатор USB выходит из строя и внутренняя шина автоматического отключения входит в состояние защиты. Он определяет, является ли шина короткой через каждые 4 секунды.

После автоматического восстановления короткого замыкания индикатор USB автоматически восстанавливается. Модуль входит в защиту и низкое энергопотребление, и компьютер USB не будет мертвым (если USB мертвым, он должен перезагрузить компьютер).

Подсказка: поскольку на шине MBUS есть напряжение, функция защиты шины важна для преобразователя. Незащищенные преобразователи могут привести к сбою последовательного порта USB компьютера и могут привести к постоянному повреждению USB.





9. Скорость передачи данных 300 ~ 9600, максимум 19200bps.

10. Возьмите 10 стандартных MBUS slave устройств в соответствии с нагрузкой

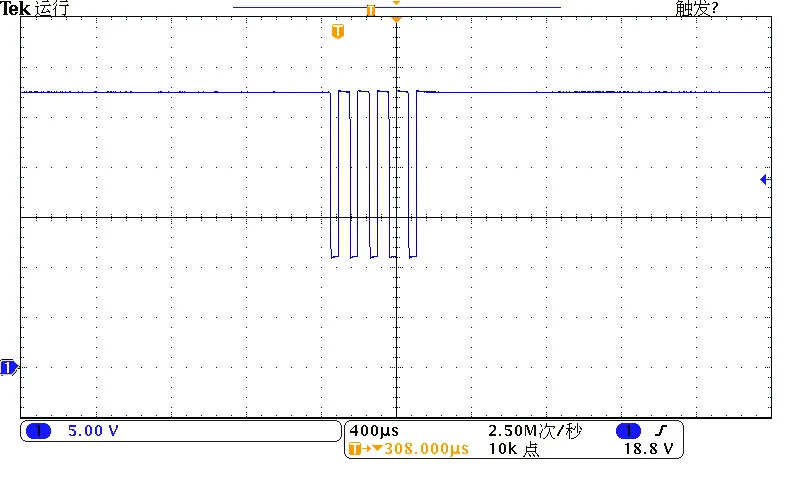

Ниже приводится напряжение шины MBUS standard.19200 сигнала связи



Меры предосторожности:

1. Главный модуль MBUS может общаться только с подчиненным модулем. Основной модуль не может общаться с основным модулем. Модуль slave не может общаться с модулем slave. Там может быть только один мастер на том же автобус MBUS

2. Мощность источника питания USB ограничена, шина MBUS может загружать до 10 стандартных подчиненных устройств, слишком много подчиненных устройств превратит модуль в состояние защиты от перегрузки.

3. Функция защиты шины, модуль не будет поврежден после короткого замыкания шины MBUS, но постарайтесь избежать долгосрочного короткого замыкания.

4. Все интерфейсы этого модуля не могут касаться сильного электричества.

5. Если вы столкнулись с проблемами во время процесса отладки, вы можете купить slave модуль для тестирования с мастер-модулем и связаться с другими устройствами после подтверждения, что нет проблем.

Рабочий модуль USB в MBUS

Этот модуль используется для MBUS master И slave module для отладки связи, и модуль используется в качестве slave для связи с хост-терминалом через usb-терминал. Интегрированный чип FC722 используется в качестве ведомого конца, который отличается от TSS721A без самостоятельного приема и имеет более низкий ток утечки шины, чем интегральный чип дискретного устройства. Сигнал MBUS модуля полностью изолирован от usb-сигнала, Поэтому вам не придется беспокоиться о повреждении MBUS на высоком уровне интерфейса USB компьютера! Схема сигнала MBUS принимает питание от шины MBUS и не имеет ничего общего с USB!

Особенности:

1, полностью соответствует m-BUSInternational стандартам и национальным стандартам

2, автобус, current200uA-3mAcontinuous

3, автобус, voltage12V-42V

4,Enhanced5V, 3,3 регулируемый выход

5, 300-9600BPSCommunication скорость

6, подставка byUART, высокая стабильность



Применение областях:

Коммуникационная отладка модуля master-slave для имитации интеллектуального счетчика воды, газового счетчика, счетчика тепла, счетчика для чтения
Аналоговый смарт-сетка автоматический счетчик считывание приложения мастер-slave модуль связи отладка
Аналоговый умный дом управление сетевым приложением мастер-slave модуль связи отладка
Имитация пожарной сигнализации и связывания networkApplication мастер-slave модуль связи отладка
Аналоговый центральный кондиционер управления системное применение мастер-slave модуль связи отладка
Аналоговый смарт-датчик networkApplication master-slave модуль связи отладка

Образец на диаграмме:

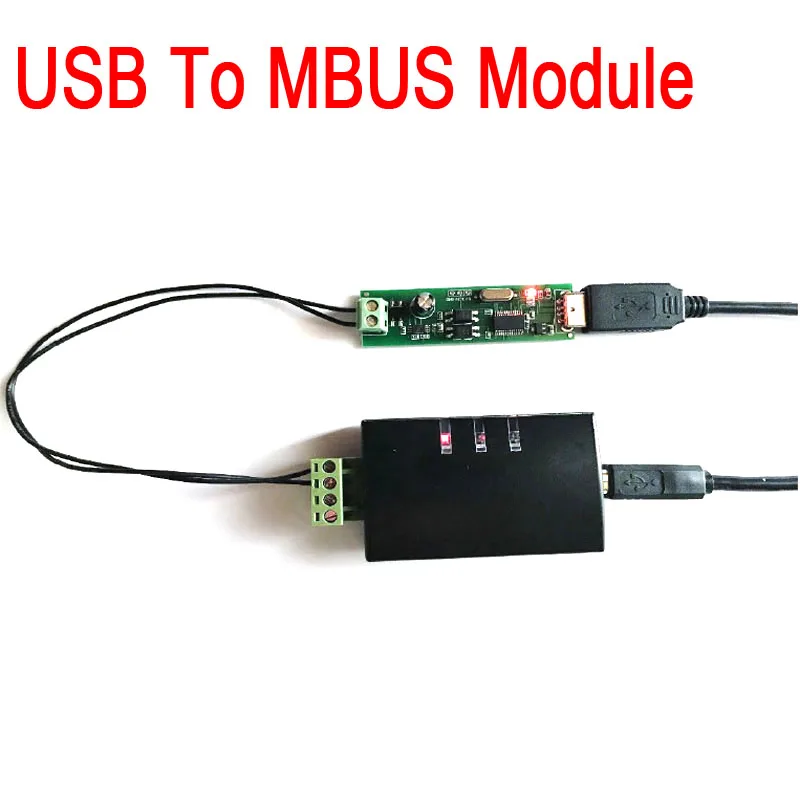

Мастер-slave стыковочный тест



Посылка содержание
100% Фирменная Новинка
(1 шт.);Модуль
