ESP32 Φ WIFI Bluetooth модуль Dual Core CPU MCU Беспроводная сетевая плата ESP-32S Base на ESP32S ESP-WROOM-32 2 V-3

ESP32 Φ WIFI Bluetooth модуль Dual Core CPU MCU Беспроводная сетевая плата ESP-32S Base на ESP32S ESP-WROOM-32 2 V-3

ESP-32S комбо-модуль Wi-Fi Bluetooth-это сверхвысокая производительность и сверхнизкое энергопотребление Wi-Fi и беспроводная платформа Bluetooth combo на основе чипсета ESPRESSIF ESP32. ESP-32S интегрирует двухъядерный процессор, 448 KByte ROM,520 KByte SRAM,16 KByte SRAM в RTC, 802,11 b/g/n/e/I Wi-Fi, bluetooth v4.2 BR/EDR & BLE, часы и время, множество периферийных интерфейсов и механизм sercurity.

    Комбинированный модуль ESP-32S Wi-Fi Bluetooth обеспечивает прошивку SDK для быстрого онлайн-программирования и инструментов с открытым исходным кодом на основе GCC для поддержки разработки. Он предназначен для универсальных сенсорных концентраторов IoT с низкой мощностью, логгеров, видео парения для камеры, устройств с поддержкой Wi-Fi и Bluetooth, домашней автоматизации и сетчатых сетевых приложений, направленных на производителей, инженеров оборудования, разработчики программного обеспечения и решение обеспечивают.

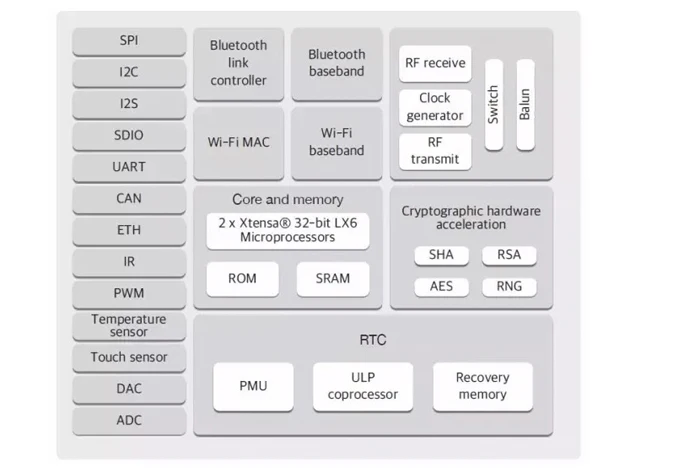

ESP32 представляет собой один чип 2,4 ГГц Wi-Fi и Bluetooth комбинированный чип разработан с TSMC ультра низкая мощность 40 нм технологии. Он разработан и оптимизирован для лучшей производительности, производительности RF, надежности, универсальности, особенностей и надежности, для широкого спектра применений и различных профилей мощности.

    ESP32 является наиболее интегрированным решением для приложений Wi-Fi + Bluetooth в отрасли с менее чем 10 внешними компонентами. ESP32 интегрирует Антенный переключатель, радиочастотный балун, усилитель мощности, усилитель с низким уровнем шума, фильтры и модули управления питанием. Таким образом, все решение занимает минимальную площадь печатной платы (PCB).

    ESP32 предназначен для мобильных устройств, носимых электронных устройств и Интернет-приложений (IoT). Он имеет множество особенностей современных микросхем с низким энергопотреблением, в том числе точное разрешение часов, режимы питания и динамическое Масштабирование мощности.

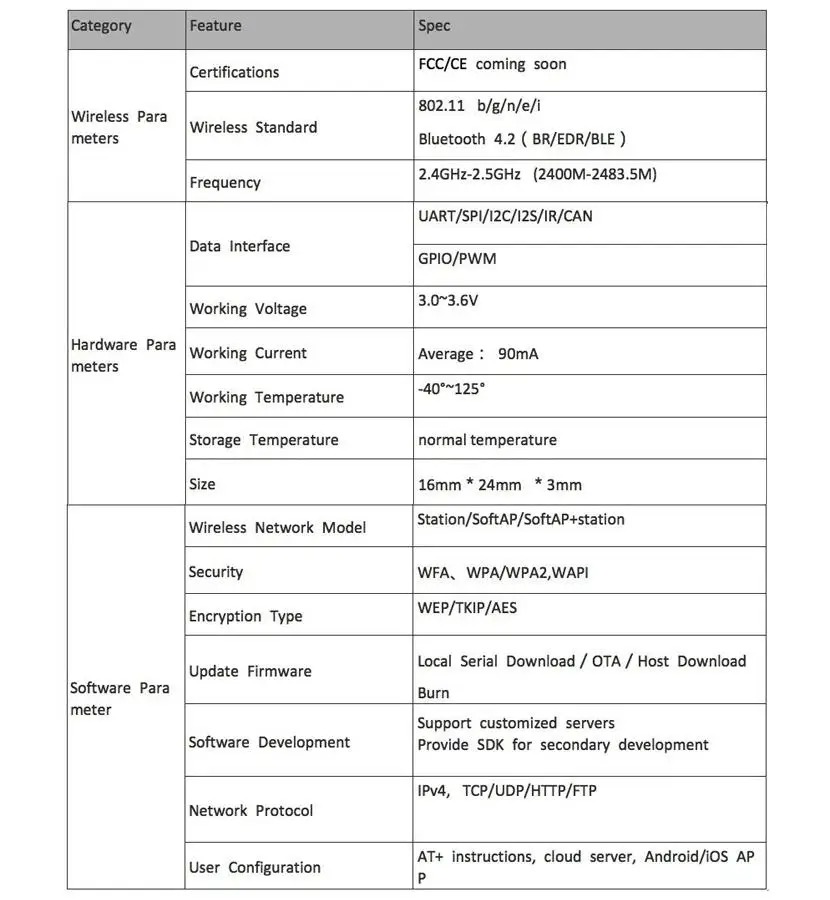

• Процессор и память: Xtensa® 32-бит LX6 Дуо-ядерный процессор, до 600 DMIPS.

• 448 Кбайт Встроенная память

• 520 Кбайт SRAM

• 16 Кбайт SRAM в RTC.

• QSPI может подключаться до 4 * Flash/SRAM, каждая вспышка должна быть менее 16 мегабайт.

• Питающее Напряжение: 2,2 V ~ 3,6 V

• 802,11 b/g/n/e/i

• 802,11 n (2,4 ГГц), до 150 Мбит/с

• 802,11 e: QoS для беспроводной мультимедийной технологии.

• WMM-PS, uapsd

• Агрегация MPDU и A-MSDU

• Блок ное

• Дробления и дефрагментация

• Автоматический мониторинг/сканирование маяков

• 802,11 i функции безопасности: предварительная аутентификация и TSN

• Защищенный доступ Wi-Fi (WPA)/WPA2/WPA2-Enterprise/защищенная Wi-Fi Настройка (WPS)

• Режим Infrastructure BSS Station/режим SoftAP

• Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode и P2P Power Manager

• Совместимость и сертификация UMA

• Разнообразие и выбор антенны

• Совместимость с Bluetooth v4.2 BR/EDR и BLE

• Передатчик класса 1, класса 2 и класса 3 без внешнего усилителя мощности

• Усовершенствованная система управления питанием

• + 10 дБм Передающая Мощность

• Приемник NZIF с чувствительностью-98 дБм

• Адаптивная частота (AFH)

• Стандартный HCI на основе SDIO/SPI/UART высокоскоростной UART HCI, до 4 Мбит/с

• Контроллер BT 4,2 и хост-стек

• Протокол обнаружения (SDP)

• Общий профиль доступа (зазор)

• Протокол управления безопасностью (SMP)

• Bluetooth с низким энергопотреблением (BLE)

• Сверхмощные Светодиоды красного свечения/ГАТТ

• Ксеноновые

• Все профили на основе ГАТТ поддерживаются

• SPP-Like GATT-based profile

• Версия BLE Beacon

• A2DP/AVRCP/SPP, HSP/HFP, RFCOMM

• CVSD и SBC для аудио кодека

• Bluetooth Piconet и Scatternet

• Внутренний осциллятор 8 МГц с калибровкой

• Внутренний осциллятор RC с калибровкой

• Внешний кристаллический осциллятор 2-40 МГц

• Внешний кристаллический осциллятор 32 кГц для RTC с калибровкой

• Два таймер групп, в том числе 2x64-bit таймеров и 1 x основной сторожевой в каждой группе

• РТК сторожевой

• 12-разрядный SAR ADC до 18 каналов

• 2 × 8-bit D/A постоянного тока в постоянный преобразователи

• 10 × сенсорных датчиков

• Температура датчик

• 4 × SPI, 2 × I2S, 2 × I2C, 3 × UART

• 1 хост (SD/eMMC/SDIO), 1 slave (SDIO/SPI)

• Интерфейс Ethernet MAC с выделенным DMA и IEEE 1588 suppor

• Может 2,0

• IR (TX/RX)

• ШИМ двигателя, светодиодный ШИМ до 16 каналов

• Датчик Холла

• Аналоговый усилитель сверхнизкой мощности

• Стандартные функции безопасности IEEE 802,11 поддерживаются, включая WFA, WPA/WPA2 и WAPI

• Безопасная загрузка

• Флеш шифрования

• 1024 бит OTP, до 768 бит для клиентов

• Аппаратное ускорение Cryptographic: -AES-HASH(SHA-2) библиотека-RSA-ECC-генератор случайных чисел (RNG)

• Прошивка SDK для быстрого онлайн-программирования

• Инструменты с открытым исходным кодом на основе GCC

• Универсальный датчик низкой мощности IoT

• Универсальный низкомощный IoT loggers

• Потоковое видео с камеры

• Устройства сверху (OTT)

• Музыкальные проигрыватели-музыкальные проигрыватели в интернете-потоковые аудиоустройства

• Игрушки с поддержкой Wi-Fi-логгеры-игрушки с датчиком приближения

• Устройства распознавания речи с поддержкой Wi-Fi

• Аудио гарнитуры

• "Умный" вилки питания

• Домашней автоматизации

• Ячеистой сети

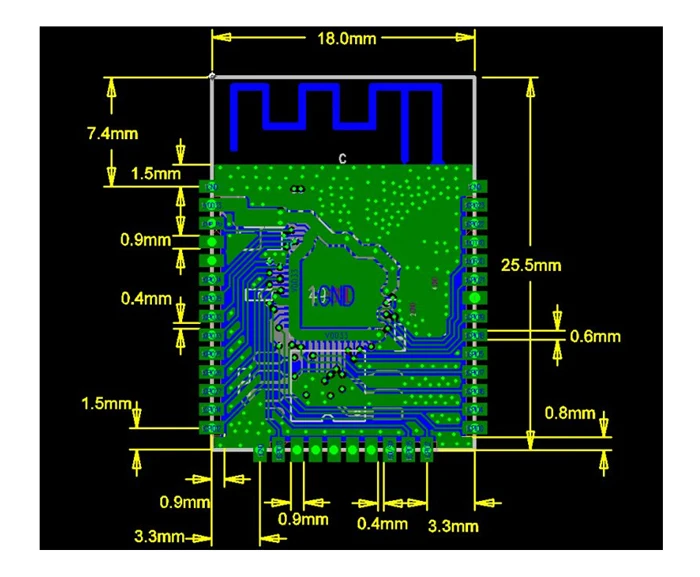

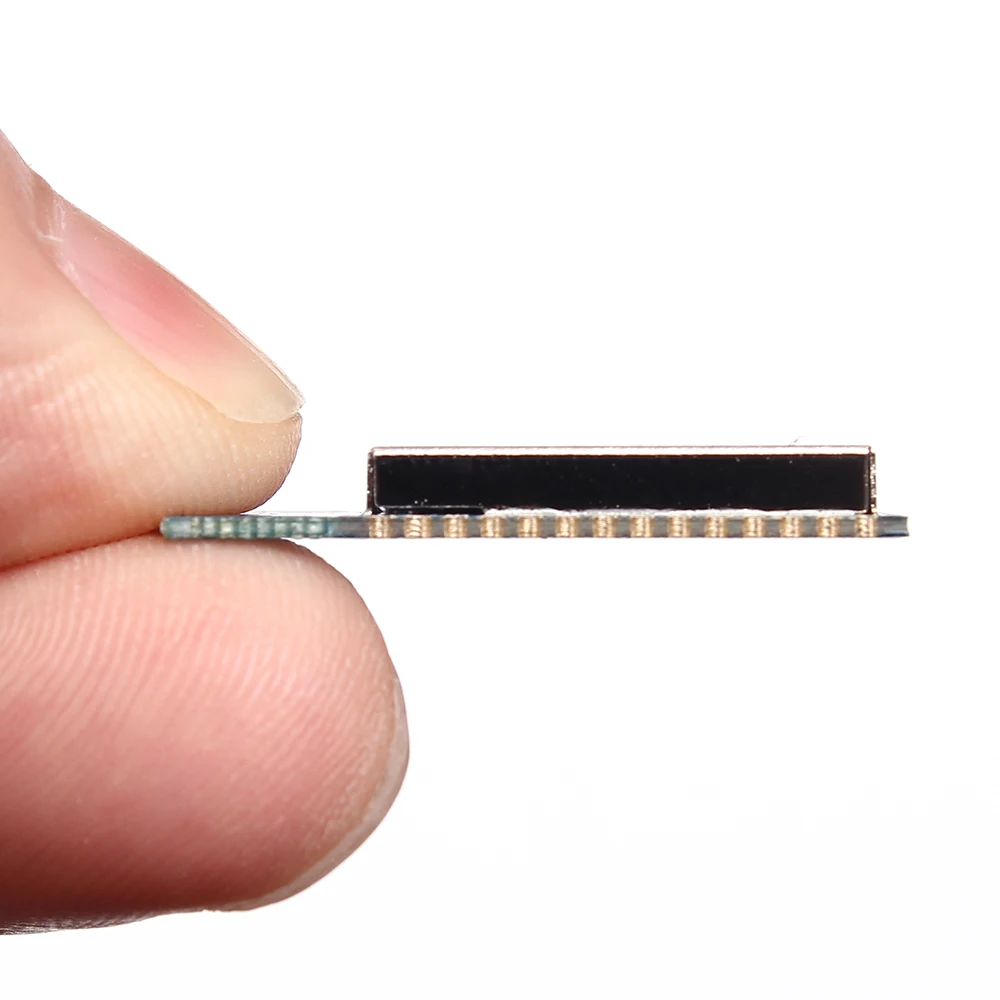

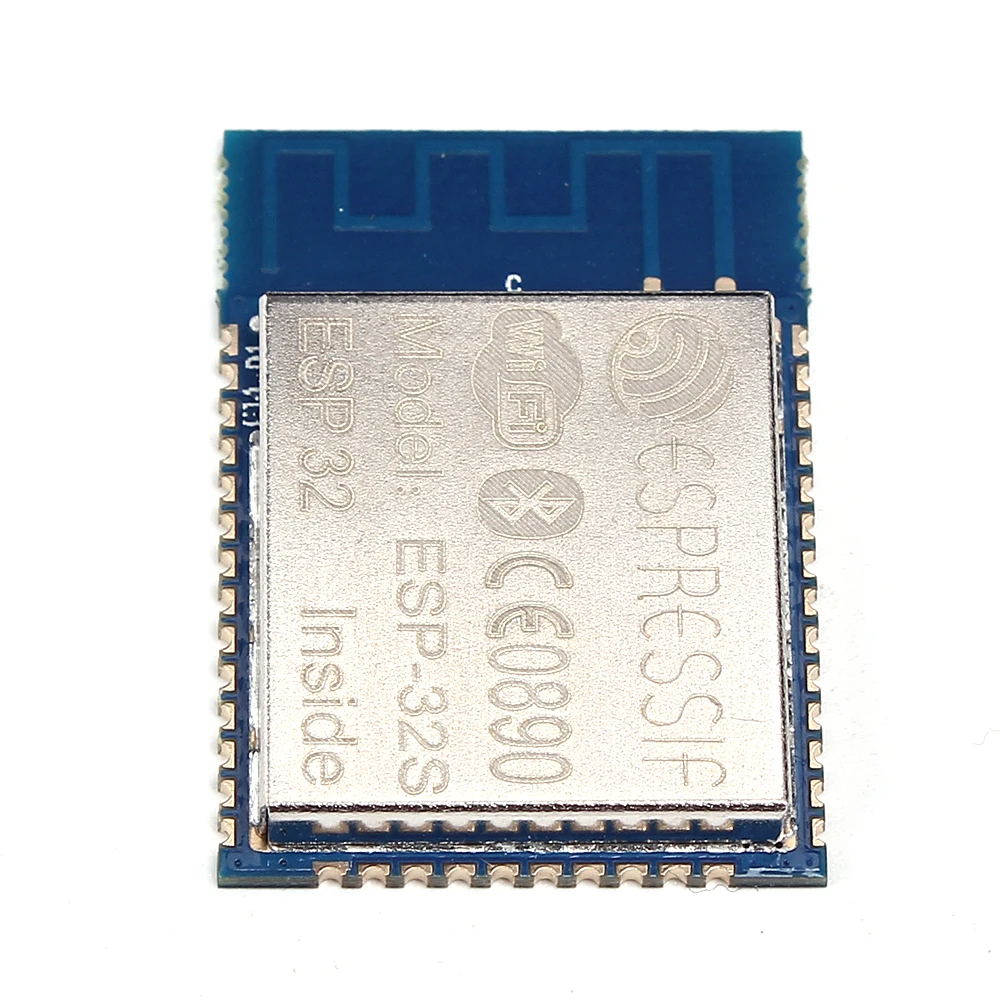

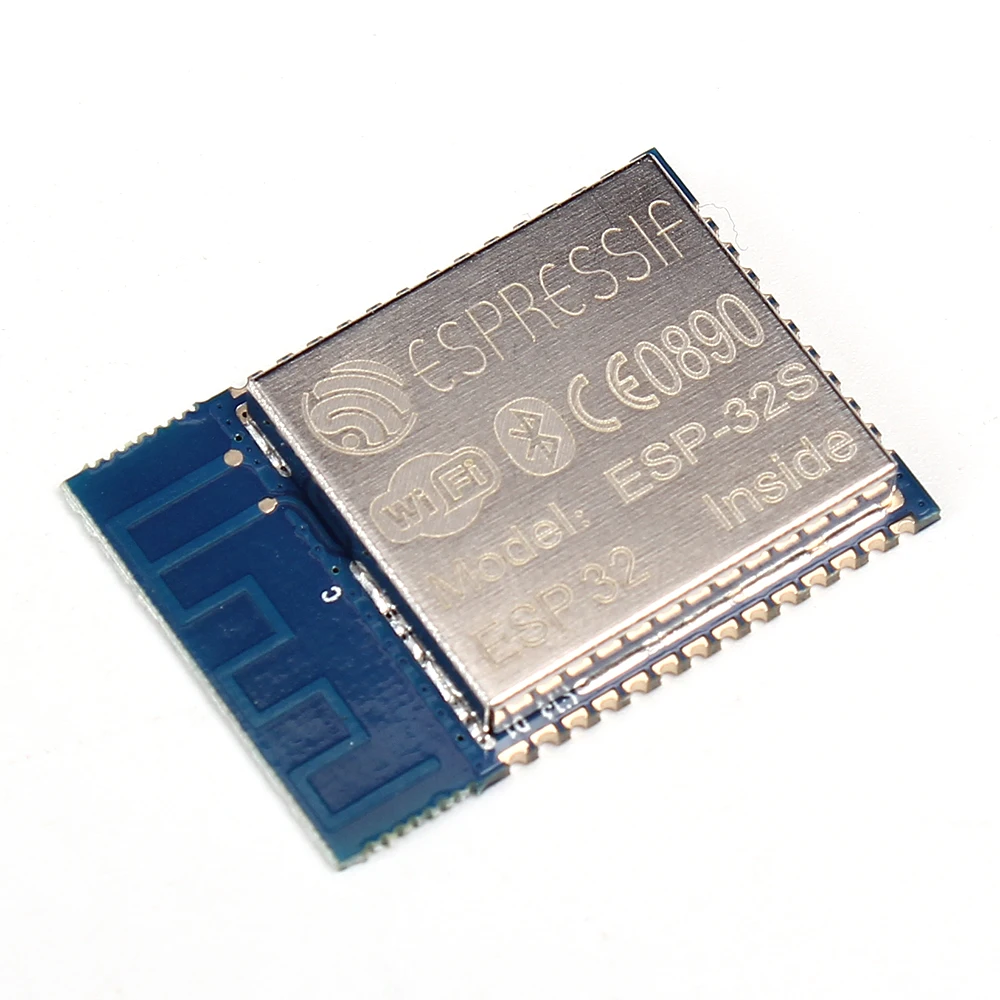

Размер ESP-32S Wifi модуля 16 мм x 24 мм x 3 мм.

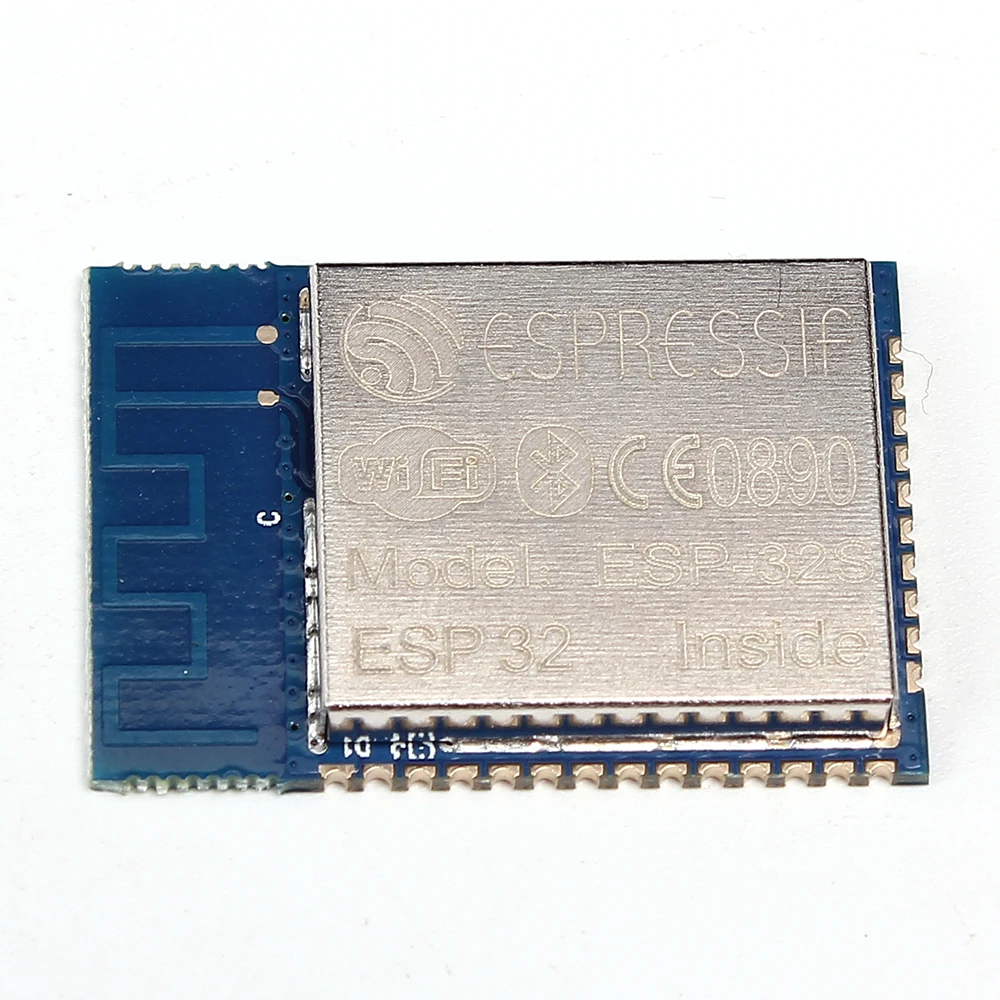

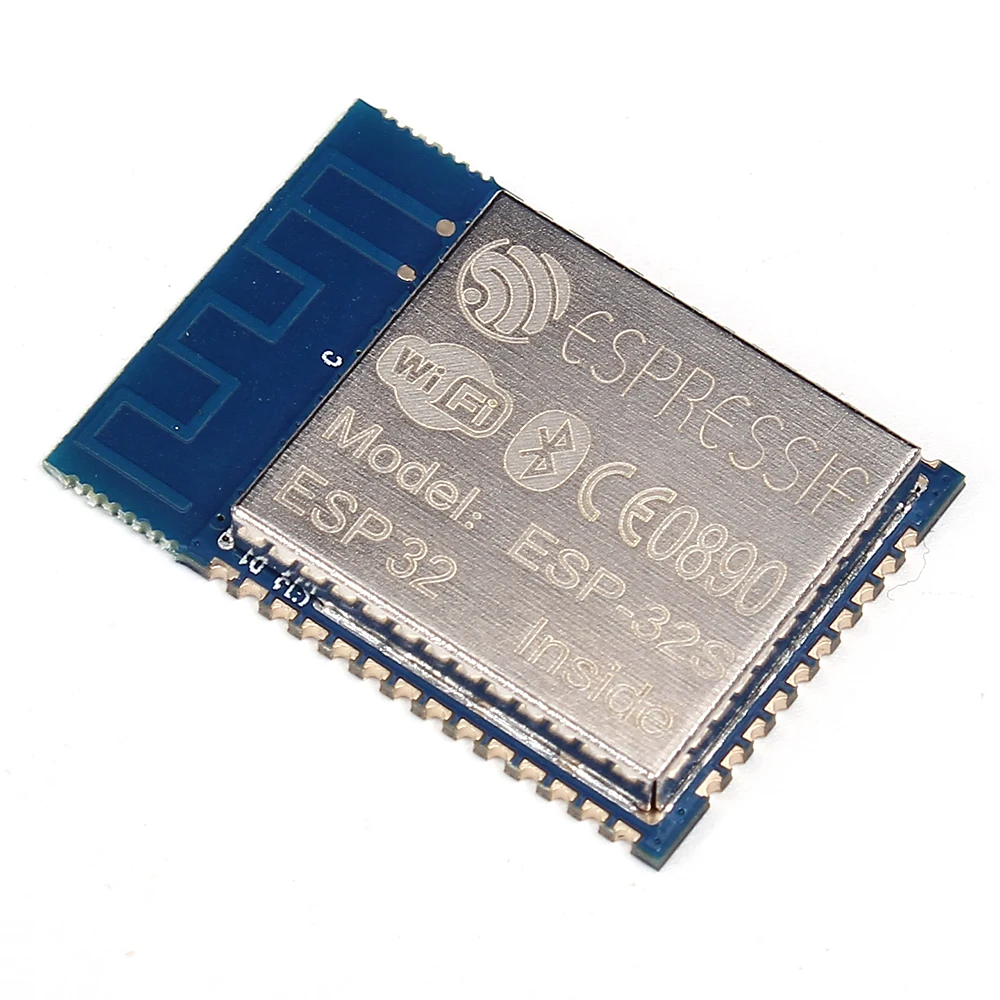

ESP-32S запускает 4 МБ SPI Flash с WSOP-8 посылка. Он также использует 3DBi PCB антенну на борту.

Часть список

• 1 ESP-32S комбо-модуль Wi-Fi Bluetooth
