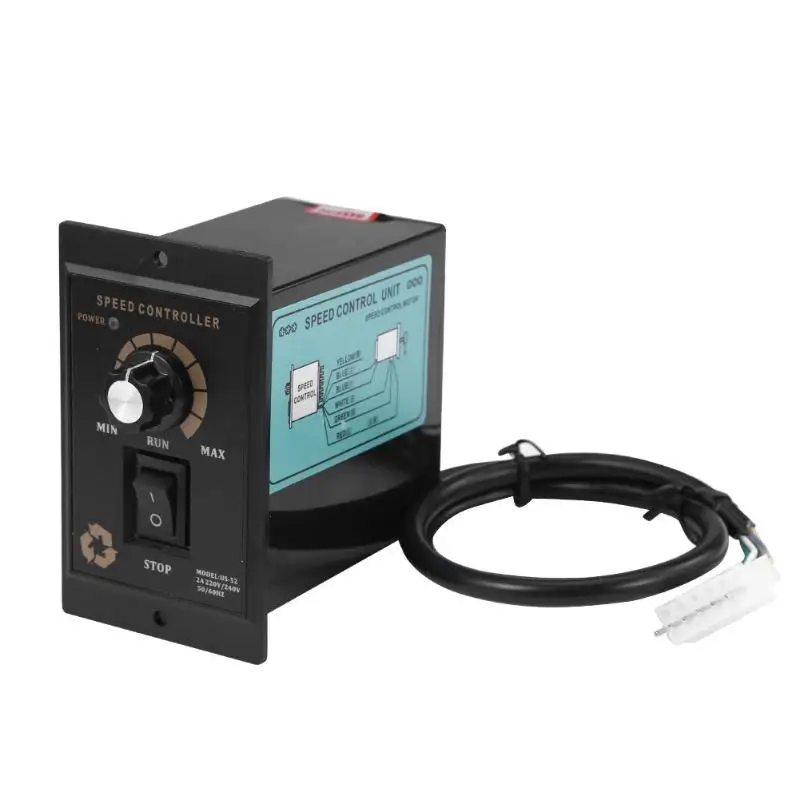

Точечный регулятор скорости двигателя переменного тока 220 В контроллер прямого и

400 Вт AC 220 В контроллер скорости двигателя точечный регулятор контроллер вперед и назад
Описание продукта:
Управляющий имеет 6 проводов, черный провод является основной линией двигателя, красный и белый являются вспомогательными линиями емкости, а два синих-это отзывы о скорости. Зеленая линия-это заземляющий провод.
Широко используется в упаковке, печати, пищевых продуктах, электронике, инструментах, медицинском оборудовании, производственной линии швейной промышленности в качестве устройства скоростного привода.

Технические характеристики:
Рабочая источника питания: AC220V В переменного тока, 50/60 Гц, колебания напряжения диапазон положительных и отрицательных 10% Ue;
Номинальная мощность: 400 Вт
Использование окружающей среды: - 10 ~ + 50 ℃
Относительная влажность:<90%.
Скорость диапазон: 90-1400r/мин 50 Гц, 90-1700r/мин 60 Гц
Размер формы: 115*100*60 мм/4,53*3,94*2,36 ", Размер панели: 100*60 мм/3,94*2,36", глубина машины: 87*80*52 мм/3,43*3,15*2,05"

Применение метод:
1. Выключите источник питания, подключите в соответствии с схемой проводки и подтвердите правильное подключение к проводке, не изменяйте произвольно;
2. Зафиксируйте контроллер и установите скорость до самого низкого "0", чтобы избежать мгновенного высокого тока и постоянного повреждения при запуске источника питания.
3. Затем включите источник питания, Отрегулируйте регулятор скорости в нужное положение, выключите источник питания, когда он не нужен;
4. Отрегулируйте потенциометр тонкой настройки (регулировка скорости) на стороне продукта, если соединение между регулятором и двигателем не отвечает требованиям расстояния вращения или скорости.
5. Чтобы изменить направление работы двигателя, заменяется только Перемычка CCW и CW на соединительном сиденье на задней части контроллера.
Выберите короткое соединение COM и CW, затем двигатель вращается по часовой стрелке.
Выберите короткое соединение COM и CCW, затем Двигатель вращается против часовой стрелки.
6. Действующий переключатель контролирует только двигатель для работы или остановки и не прерывает источник питания. Если он не используется в течение длительного времени, выключите источник питания.
(При смене направления двигатель должен быть полностью остановлен, прежде чем он может быть изменен.)

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны незначительные отклонения в измерениях из-за ручного измерения.


1 х контроллер скорости двигателя
