LEORY R3 32 бит модуль ARM с USB кабелем для Arduino совместимый 1 шт.|Печатные платы| |

Описание:

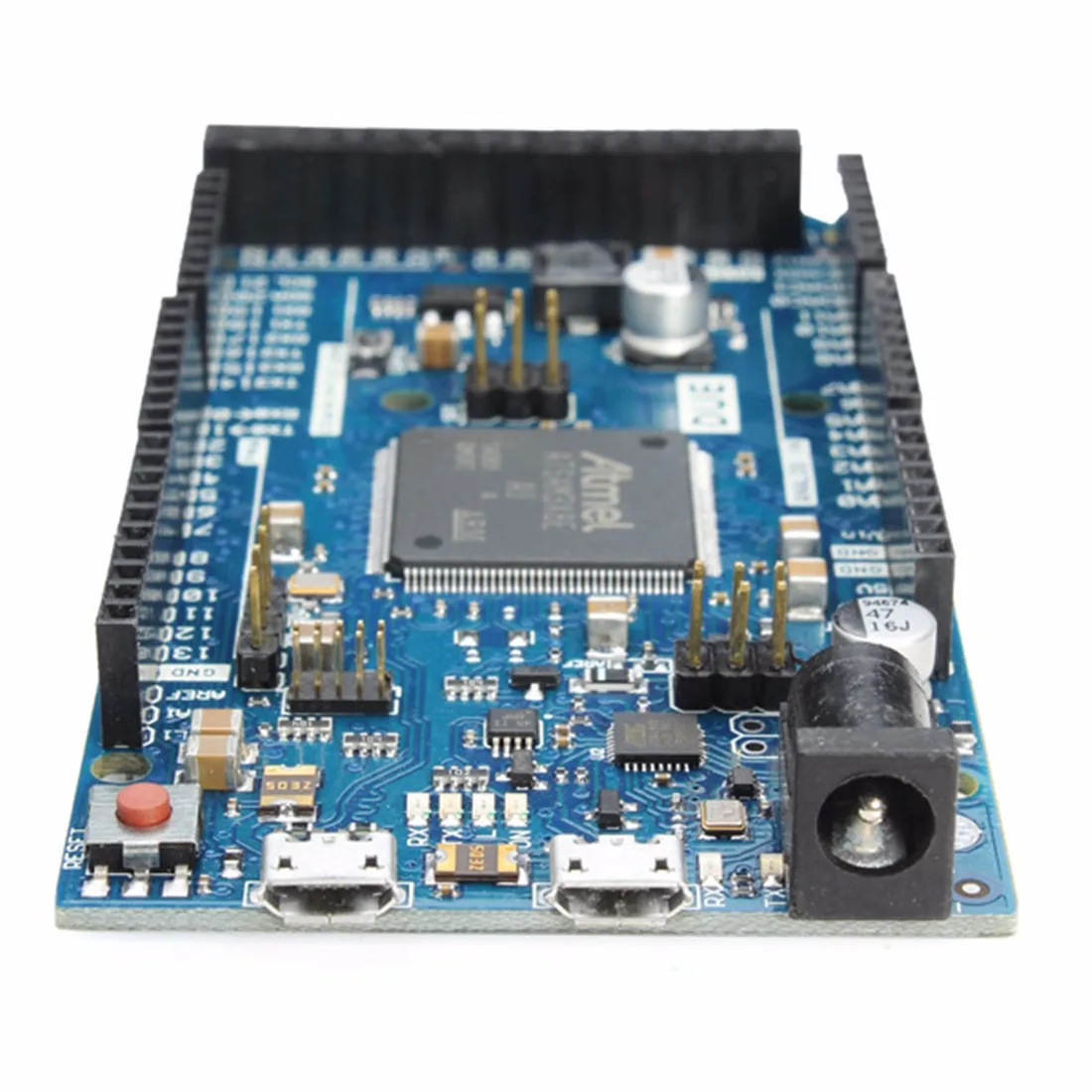

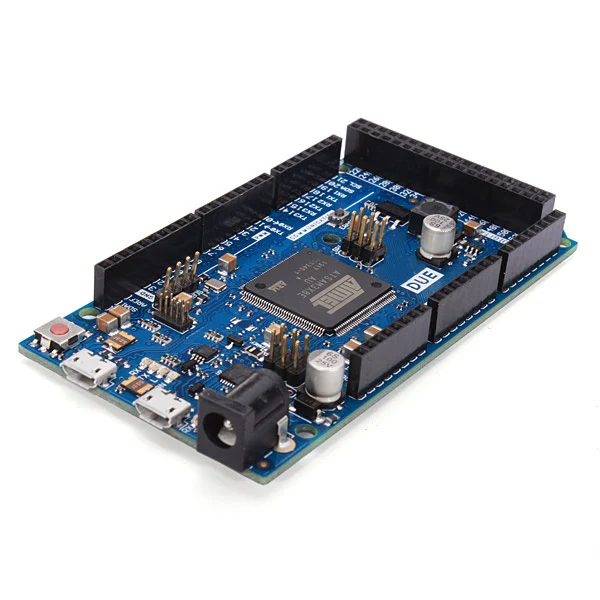

В-Arduino Due плата микроконтроллера на основе SAM3X8E ARM Cortex-M3 Процессор (технический паспорт). Это первая-Системная плата Arduino исходя из 32-разрядный ARM основной плате микроконтроллера. Он оснащен 54 цифровыми входными/выходными контактами (из которых 12 могут использоваться как выходы ШИМ), 12 аналоговых входов, 4 UARTs (аппаратные последовательные порты), часами 84 МГц, подключение USB OTG, 2 DAC (цифро-аналоговый), 2 TWI, разъем питания, разъем SPI, Надпись JTAG, кнопка сброса и кнопка стирания.

Плата содержит все необходимое для поддержки микроконтроллера; Просто подключите его к компьютеру с помощью кабеля micro-USB или включите его с адаптером переменного тока в постоянный ток или аккумулятором, чтобы начать работу. В качестве крайнего срока платежа совместима со всеми Arduino-щиты, которые работают при температуре не выше 3,3 V и совместимы с 1,0 Arduino-разводки выводов.

SAM3X имеет 512KB (2 блока 256KB) флэш-памяти для хранения кода. Загрузчик предварительно сгорел на фабрике, f rom Atmel, и сохранен в выделенной памяти ROM. Доступные SRAM-96 КБ на двух прилегающих банках, в 64 и 32 КБ. Доступ ко всей доступной памяти (флэш-память, ОЗУ и ПЗУ) можно получить непосредственно в виде плоского пространства для адресации.

Можно стереть флэш-память SAM3X с помощью встроенной кнопки стирания. Это удалит загруженный в настоящее время эскиз из MCU. Чтобы стереть, нажмите и удерживайте кнопку стирания в течение нескольких секунд, пока плата работает.

Особенности:

Arduiniino то до тех пор, 32-разрядный ARM основной плате, что можем превзойти типичный 8-битный микроконтроллер платы. Наиболее значительные различия заключаются в следующем:

32-разрядную ядро, что позволяет операций на 4 байт широкий данные в пределах одной Процессор часы.
Часы процессора на частоте 84 МГц
96 байт SRAM
512 байт флэш-памяти для кода
Контроллер DMA, который может избавить процессор от выполнения интенсивных операций с памятью

Предупреждение:

В отличие от otherarduino доски, arduiniino Due плата работает при температуре не выше 3,3 V. Максимальное напряжение, которое я/вывода может допустить является 3,3 V. При более высоком напряжении, например, 5 В, контактное соединение I / O может повредить плату.

Параметры:

Микроконтроллер: AT91SAM3X8E
Рабочее напряжение: 3,3 V
Входное напряжение (рекомендуется): 7-12 В
Входное напряжение (лимиты): 6-16 В
Цифровые I / O булавки: 54 (из которых 12 обеспечивают ШИМ-выход)
Аналоговые входные булавки: 12
Аналоговые выходы булавки: 2(DAC)
Общий выходной ток постоянного тока для всех линий ввода/вывода: 130 мА
Постоянный ток для 3,3 V pin-код: 800mA
Ток постоянного тока на 5 В: 800 мА
Флэш-память: 512KB, все доступные для приложений пользователя
SRAM: 96 КБ (два банка: 64 и 32 КБ)
Частота часов: 84 МГц

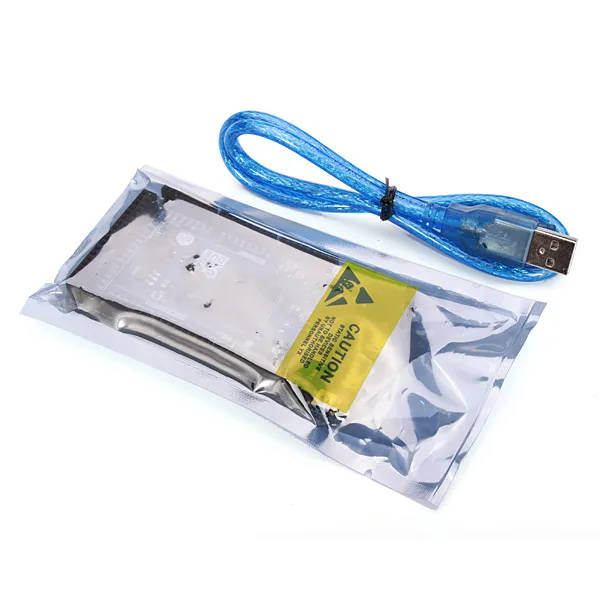

Посылка включает в себя:

1 x совместимый R3 для Arduino
1 x USB кабель
?
