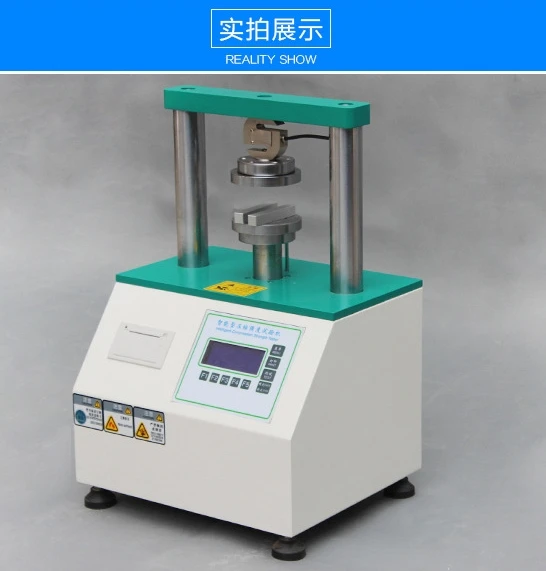

Тестер прочности на сжатие картона плоское кольцо | Инструменты

Тестер прочности на сжатие картона плоское кольцо | Инструменты

Выберите аксессуары:Пробоотборник бокового прессования (склеивания)

Краткая информация о продукте:Это специальный прибор для отбора проб, необходимый для испытания кромок гофрированного картона и испытания на прочность клея. Он может быстро и точно отрезать стандартный размер теста. Это идеальный вспомогательный испытательный инструмент для гофрированного картона и картона, научных исследований и контроля качества.

Характеристики продукта:

Возможность резки образцов с точным параллелизмом, с маркировкой, можно установить параллельное расстояние;Легко вырезать Многослойные образцы картона;

Весы вырезаны лазером, четкие, прочные, износостойкие и легко моются.;

Благодаря мощным магнитам лезвие легче установить.

Примечания:

1. Направление разреза должно быть параллельным или вертикальным с гофрированным направлением. В процессе резки Тестовый образец не должен быть ослаблен;

2. После каждого разреза Потяните ручку обратно в подлежащее разрезанию положение.

3. Запрещено поместить руку в порезы во избежание травм;

4. Если разрез образца серьезно скручен или отклонен, лезвие следует заменить. Используемое лезвие может быть любым товарным лезвием того же типа.(Способ замены: Ослабьте винты в сборе держателя инструмента, снимите старое лезвие, замените новое лезвие, отрегулируйте положение и угол лезвия, затяните винты);

5. Когда лезвия и направляющие стойки не используются в течение длительного времени, они должны быть покрыты антикоррозийным маслом и пыленепроницаемыми.

6. Направляющую втулку в сборе и направляющую колонку следует часто добавлять с небольшим количеством смазки.

Спецификация продукта:

Название модели

Нож для резки под давлением

Размер выборки

25*100 мм (образец бокового давления)/25*80 мм (скрепленный образец)

Ошибка в размере образца

± 0,5 мм

Максимальная длина выборки

220 мм

Максимальная толщина выборки

18 мм

Регулируемое расстояние

25,30,80, 100,120Мм

Глубина резки

<8 мм

Количество веса.

36 кг

Дополнительные фитинги: специальное приспособление для испытания на прочность склеивания

Описание характеристик:

Необходимо проверить прочность гофрированного картона после наклеивания. Его можно протестировать, поместив между двумя прессами испытательной машины кольцевого прессования.

Спецификация параметров аксессуара(Выберите один, обратите внимание при съемке)

Название модели

Клейкий зажим

Тип

A,B,C

Объем-а

125*76*30 мм

Объем-б

91*76*30 мм

Объем-с

109*76*30 мм

Вес-A & amp; nbsp;

500 г

Вес-б

350 г

Вес-с

400 г

Образец

80*25 мм/50*150 мм

Дополнительные детали: нож для резки образцов кольцевого пресса

Краткая информация о продукте:

Специально нарезанные образцы для кольцевого прессования или других испытаний. Комбинация лезвий точна, поэтому край образца может быть гладким.

Основные технические параметры:

Название модели

LX-205B кольцевая резка образцовНож

Стандарт дизайна

TAPPI-T409,JIS-P8113

Образец а

152*12,7 мм

Применение A

Кольцевое давление

Образец B

(200 ~ 250)* 15 мм

Применимо B

Использование на растяжение

Объемный продукт

670*450*470 мм (Ш * Г * В)

Количество веса.

35 кг

Дополнительные аксессуары: окружной центр давления диска

ПродуктВведение:

Этот инструмент отвечает требованиям стандарта QB/T 2679,8 на основе образца и является специальным инструментом для проверки прочности на сжатие кольца бумаги и картона. Аппарат состоит из образца и 13 центров различных размеров и спецификаций. Подходит для (0,15-1,00) мм. Тринадцать образцов разной толщины используется для разной толщины образца. Он широко используется в производстве бумаги, упаковке и контроле качества продукции, а также в инспекционных отраслях и отделах.

Критерии проектирования:QB/T2679.8

Основные технические параметры:

Ширина кольцевого паза: 0,15 мм~1,00 &; nbsp; Мм, всего 13 спецификаций

Упаковка: алюминий в алюминиевой коробке;

Размер упаковки: (Д * Ш * В) 220*125*102 мм

Вес: 6 кг

Вопросы, требующие внимания:

1. Категорически запрещено сталкиваться с этим прибором, чтобы не повредить центральный диск и место пробы точности координационного зазора, что влияет на точность тестирования.

2. Тест завершен, Центральная пластина должна быть удалена, и щетка для чистки будет на месте образца бумаги и пыли, затем поместите в упаковочную коробку этого прибора для надежного хранения.

Дополнительные детали: образец плоского давления

Пробоотборник, гофрированный картон плоский образец резак, картон диск пробоотборник

Для проверки плоской прочности на сжатие гофрированного картона этот резак должен использоваться для резки образца. Образец круглый и помещен между прессами кольцевого прессования испытательной машины для проверки прочности измельчения гофрированного картона.
2. Основные технические параметры:
Стандарт дизайна: ISO-3035 & nbsp;
Площадь выборки: 32, 2 кв. М (64 мм + 0,5 мм) & nbsp;
B площадь выборки: 64,5 см2 (К90.6 мм ± 0,5 мм) & amp; nbsp;
C зона выборки: 100 см 2 (112,8 мм (+ 0,5 мм) один из трех вариантов

Максимальная толщина выборки: ≤ 7 мм
Плоский пробоотборник, плоский резак для образцов из гофрированного картона, Пробоотборник для картона

3. Действия и меры предосторожности-nbsp;
3,1 Распаковка и установка & nbsp;
3.1.1 Откройте коробку и снимите пробоотборник и разные аксессуары.
3.1.2 удаление частей ржавчины, жира и пыли. &; nbsp;
3.1.3 проверьте, если лезвие повреждено, а если оно повреждено, необходимо заменить лезвие.
Пробоотборник, гофрированный картон плоский образец резак, картон диск пробоотборник

3.1.4 поместите пробоотборник на (3/4) мм толстую резиновую прокладку (предоставляется заказчиком) с гладкой поверхностью.
3,2 проб (см. Профиль пробоотборника) & nbsp;
3.2.1 поместите плоский гофрированный картон на резиновую прокладку.
3.2.2 будет 7 конусных наконечников, вдавленных в положение гофрированного картона.
3.2.3 прижмите ручку 1 так, чтобы лезвие 6 соприкасалось с гофрированным картоном. Поверните ручку по часовой стрелке и постепенно Приложите усилие вниз до тех пор, пока образец не будет разрезан.
3.2.4 Извлеките образец для использования.
3,3 замена лезвия и регулировка & amp; nbsp;
3.3.1 Ослабьте винт 5, снимите лезвие, замените новое лезвие и затяните винты.
3.3.2 путем регулировки наклонного положения лезвия глубину проникновения лезвия можно изменить.
3,4 Меры предосторожности
3.4.1 при резке образца, дорожка движения лезвия должна быть спиралевидной вниз и постепенно врезаться в образец. Резак не должен быть непосредственно вдавлен в образец вручную.
3.4.2 после периода использования лезвие необходимо заменить.
4. Обслуживание и обслуживание
4,1 Всегда держите пробоотборник в чистоте. Когда лезвие не используется, на него следует нанести антикоррозийное масло.
4,2 регулярно впрыскивайте небольшое количество смазочного масла в вращающуюся часть.
5. Схема внешнего вида (случайный цвет)

----------

-----

-------
