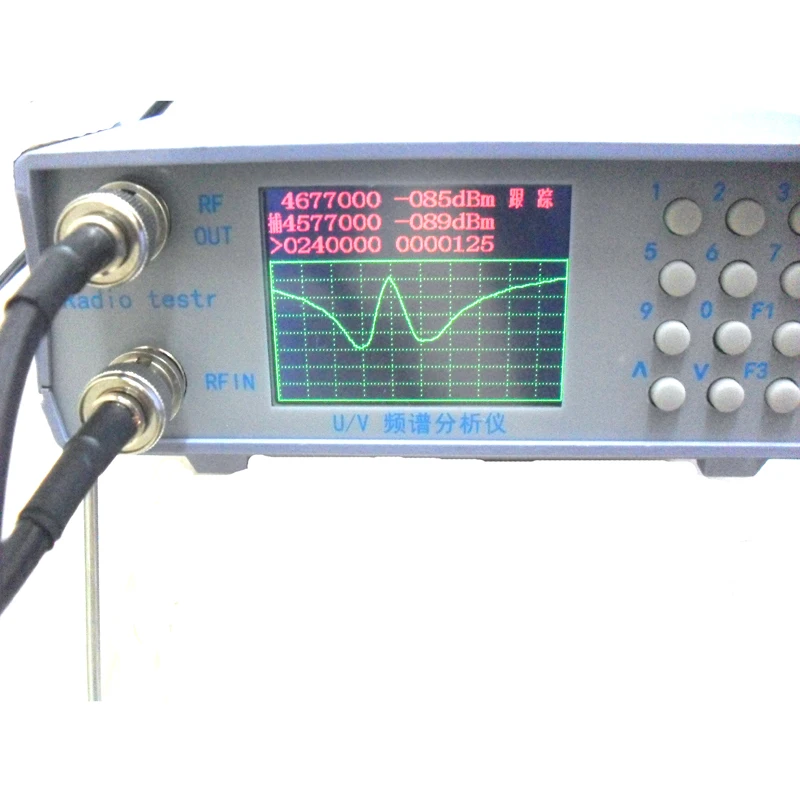

U/V UHF VHF Двухдиапазонный анализатор спектра с источником отслеживания 136 173 МГц/400

Простой анализатор спектра УФ-сегмент с источником отслеживания   1. Диапазон частот: 136-173 МГц и 400-470 МГц2. Динамический диапазон спектра: -127dBm до 0dBm (практическая чувствительность-115dbm до 0dbm)3. Разрешение: 1 дБ4. Выходная мощность источника отслеживания: и asymp; -38 дБм5. Интерфейс: BNC-F6. Источник питания: требуется Внешнее подключение постоянного тока 8-12 В7. У этой машины нет источника питания, нет тестовой линии, нет бумажного руководства, конкретная операция может быть обнаружена на веб-странице.   Метод работы выглядит следующим образом:   Верхний правый угол показывает спектр как режим спектра, и трек дисплея-это режим отслеживания spectrum plus, который может быть преобразован длительным нажатием F1.   Первая линия Дисплей Центр частоты центр частоты мощность   Вторая линия захватывает самую сильную или слабую частоту или указанную частоту и мощность (отображает режим спектра времени полета для захвата самой сильной частоты сигнала, режим отслеживания spectrum plus фиксирует самую слабую частоту сигнала и отображает режим отображения твердого состояния для любого режима (Указанный метод справки) Отрегулируйте шаги операции duplexer») Частота и мощность)   При настройке дуплексора кривая является только справочной, а точное значение зависит от значения мощности за первой линией частоты.   Перед регулировкой диплексер, вам необходимо подключить и в порты зарядная станция с соединительный кабель диплексер, настройте частоту первой линии на требуемую частоту, посмотрите на значение мощности позади и запишите значение для завершения прямой калибровки, это значение составляет около-30 дБм. Подключите к duplexer, если это значение становится-100 дБм, то изоляция duplexer-70 дБ   Третий Диапазон частот (Центральная частота положительная и отрицательная)   F1: Центральная частота движения курсора, частотный диапазон, выбор шагового цикла (Длительное нажатие может переключаться между спектром и режимом отслеживания)   F2: клавиша заднего пространства   Курсор указывает на частоту центра: цифровая клавиша прямого ввода или кнопки вверх и вниз для регулировки частоты шаг за шагомF3 F4 регулирует частоту в единицах 1 м   Курсор указывает на Частотный диапазон: соотношение цена/качество-это положительный и отрицательный диапазон сосредоточены на несущая частота, например: 0128000 сосредоточена плюс или минус 12,8 м   25,6 м ДиапазонЦифровые клавиши непосредственно вводятся, а кнопки вверх и вниз удваиваются и уменьшаются.   Курсор указывает на шаг: цифровая клавиша является прямым входом или кнопки вверх и вниз отрегулированы в 5K. Когда шаг будет изменен, диапазон сканирования будет немного изменен, чтобы соответствовать размеру сетки.
