Цифровой измеритель яркости AT3817A дисплей с частотой 10 Гц 100 кГц|Измерители

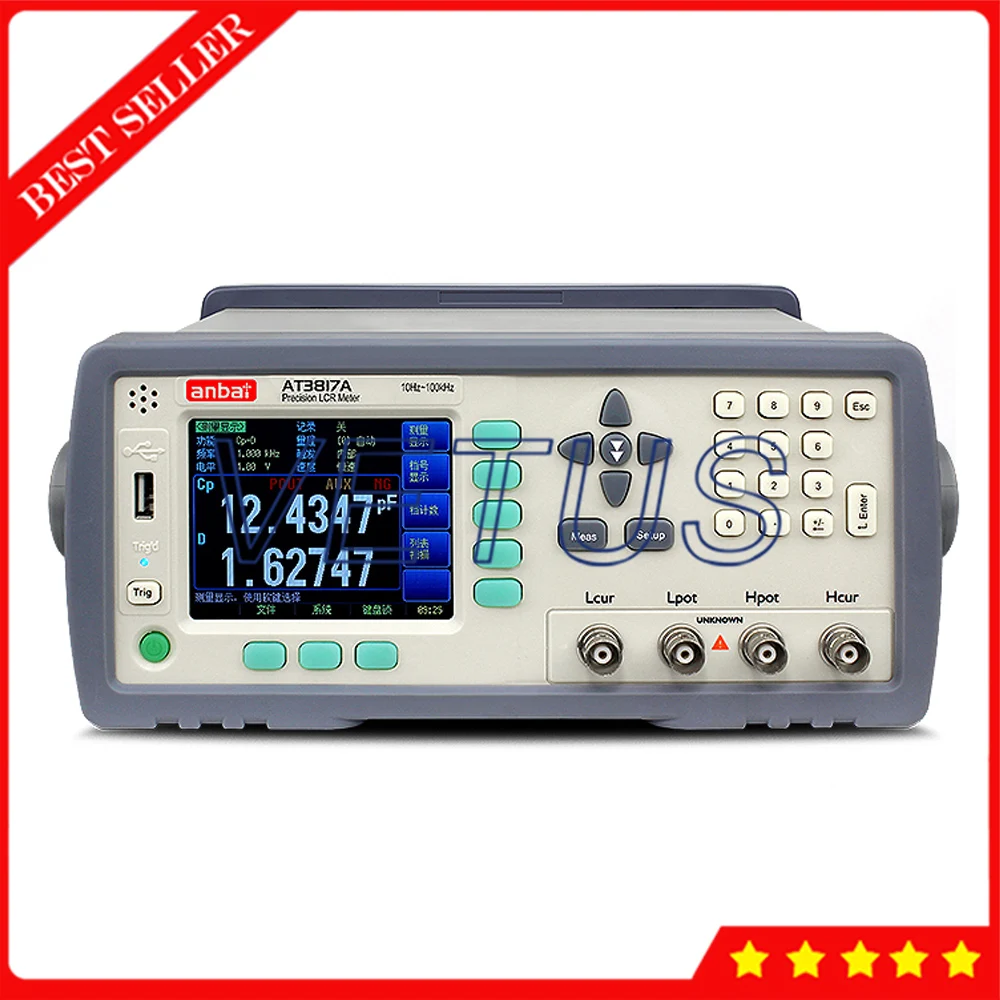

AT3817A TFT-LCD Точный Цифровой LCR метр с частотой 10 Гц-100 кГц

Обновленный AT3817A использует отображение истинного цвета TFT-LCD и полный китайский интерфейс работы (настраивается на английском языке). Показанные в больших шрифтах, показания более интуитивно понятны, используются для лабораторного контроля качества, проверки подачи и сортировки компонентов. AT3817A с постоянной частотой 10 Гц ~ 100 кГц с разрешением 0,001 Гц. Уровень тестового сигнала 0,01 Vrms ~ 2,00 Vrms (шаг 10 мВ), (Добавьте измерение DCR и внутреннее смещение постоянного тока (смещение постоянного тока, ± 2,5 в) по сравнению с серией AT28)
AT3817A может протестировать 4 параметра компонента одновременно. Каждый параметр может быть произвольно настроен. Недавно улучшенный инструмент осуществляет полную 6-bit Дисплей основного и вспомогательные четыре параметры. Он может сканировать 10 видов частот или списки уровней, он также может быть использован для 3 групп пользователей частоты быть скорректированы для повышения точности. Встроенный компаратор, через интерфейс обработчика в сочетании с PLC для завершения автоматической сортировки компонентов.

Особенности ● Истинный цвет 16M цвет, TFT-LCD дисплей. ● Храните 999 файлов с ЖК-экраном, Задержка запуска, автоматическое управление уровнем (ALC) ● Функция коррекции: полномасштабная открытая схема и частота развертки короткого замыкания, три группы пользователей калибровки частоты. ● Многочастотный тест: Поддержка 10 тестов сканирования частоты ● Многоуровневый тест: Поддержка 10 уровневых тестов сканирования ● 10 наборов управления файлами для полного хранения состояния инструмента, настройки сканирования списка и настройки компаратора. ● Улучшенный компаратор (сортировка) Функция: программируемыйP1 ~ P9Сортировка девяти сегментов, основные параметры HI, IN, LO дисплей и выход, NG, AUX, SREJ, IDX, EOM и т. Д. Выход. ● Абсолютное отклонение (ABS) режим сравнения, относительное отклонение (PER) и порядок (SEQ) сравнение. ● Переключаемый вспомогательный файл (AUX) сортировка. ● Программируется от 1 до 200 раз для обеспечения стабильности. ● Результаты сортировки на заказ слышны. ● Встроенный интерфейс RS232C и интерфейс обработчика. ● Супер ударная защита 1000 в

Параметры:

Параметры Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-& theta;rad,Z-& theta;deg DCR Параметров монитора Z, D, Q, & theta;r, & theta;d, R, X, G, B, Y, Vac, Iac, & Delta;, & Delta;% Точность 0.05% ± 5 цифр Частота 10 Гц-100 кГц (непрерывная частота с разрешением 0,001 Гц) Дисплей диапазон L: 0.00001μH-999999H C: 0.00001pF - 999999μF R,Z: 0.00001Ω - 99.9999MΩ D: 0,00001-9,99999 Q: 0,00001-99999,9 & Delta %:-999999% - 999999% & theta;(deg): -179,999O-179,999O0,00001 & theta;(rad) :-3,14159-3,14159 DCR: 0,00001Ω ~ 99,9999mΩ Источник сопротивления 30Ω, 50Ω, 100Ω Диапазон 9 диапазонов, автоматические, ручные, номинальные Дисплей Max 6 dgt, основные параметры: 999999; Подпараметры: 999999; Параметры монитора: 999999 Уровень сигнала 0,01-2,00 в (шаг 10 мВ) Скорость 30 t/s, 10 t/s, 6 t/s, 3 t/s 1 - 256 раз среднее доступно Компаратор 14-бен сортировки, Доставка в течение 10-Бен, GD, 1-бен NG, 1-бен AUX, 2-бен принцип параметр нг функцией: Макс-999999 Список Тесты 10 групп частота и Уровень сканирования тест Регулировка Открытая/короткая коррекция частоты, 3 точечная частота и коррекция нагрузки Файлы 10 групповых файлов для сохранения настроек пользователей, 1 группа для сохранения данных системы в режиме реального времени Интерфейс RS232C, интерфейс ExHandler, со стандартным интерфейсом USB disk (данные по артикулу 10000) LCR автоматический выбор, цветной TFT-LCD дисплей магазина 999 ЖК-экранов, Задержка запуска, автоматическое управление уровнем Напряжение: 90 В переменного тока-250 В Частота переменного тока: 50 Гц-60 Гц Мощность: максимум 20 ВА 264 мм (ширина) x107мм (высота) x350 мм (глубина); 4 кг ATL501E: тест Кельвина зажим ATL601: Испытательное приспособление ATL600: короткое замыкание ATL108: RS232 кабель связи ATL608 SMD патч-тестовый прибор ATL508: SMD патч-тестовый зажим ATL508A: SMD патч-тестовый зажим ATS2817: программное обеспечение для сбора данных
