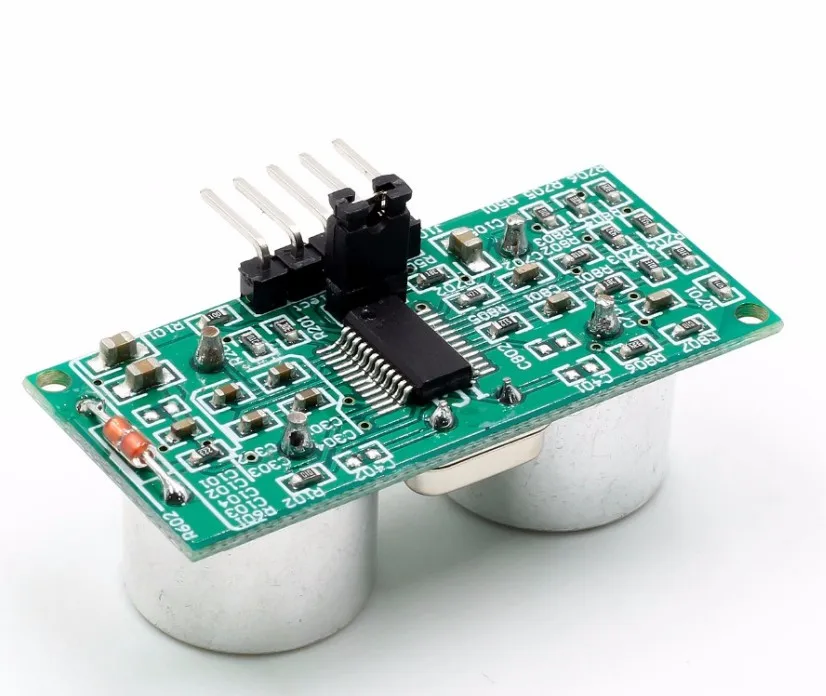

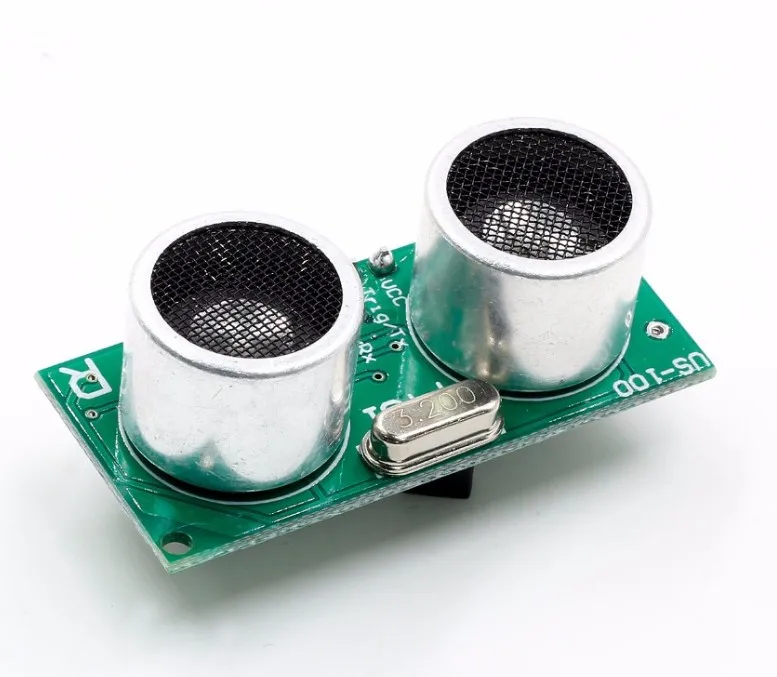

1 шт. модуль ультразвукового датчика США 100 постоянный ток 2 4 в 5 с диапазоном

1 шт. модуль ультразвукового датчика США 100 постоянный ток 2 4 в 5 с диапазоном

Этот модуль улучшен, сам модуль имеет температурную компенсацию, точность самого высокого модуля теперь очищает сокровище, абсолютная стабильность, экономичность, практичность

20*45 мм модуль цепи толщиной 15 мм

Этот модуль 1, стабильная производительность, точное измерение расстояния:
Может SRF05 и за рубежом, такие как SRF02 Ультразвуковой Начиная Модуль сопоставим. Модуль высокой точности, слепой области (2 см) Супер близко, стабильный ассортимент продукции на рынке, успех мощный в соответствии с!

2. Основные технические параметры:
1) Использование напряжения: DC5V
2) Статический ток: менее 2 мА
3) Уровень выхода: высокий 5 В
4) Выход уровня: нижний 0 В
5) угол индукции: не более 15 градусов
6) диапазон обнаружения: 2-450 см
7) Высокая точность: до 1 мм

3. Способ подключения:

VCC, trig (клеммы управления), echo (приемник), GND

4. Способ использования:
Управляемый рот волосы 10 США выше высокого уровня, может ждать высокий уровень выходной рот приемника. A имеет выход, можно открыть время таймера, когда рот в низкую мощность можно читать в обычное время значения таймера, где вы в течение диапазона времени, можно рассчитать расстояние. Это продолжит цикл, вы можете изменить значение измерения ~ ~

5. Принцип работы модуля:
(1) IO триггер выстраивает в ряд, по крайней мере 10 сигнал высокого уровня США;
(2) модуль автоматически отправляет восемь 40 кГц квадратной волны, автоматическое тестирование, если у него есть какие-либо сигналы возврата;
(3) сигнал для возврата, через выход IO верхний уровень, продолжительность высокого уровня от запуска ультразвуковой возвращен к времени. Испытательное расстояние = (время высокого уровня * скорость звука (340 м/с) / 2;

Свяжитесь с нами-100 ультразвуковая дальнометрия модуль может осуществить 2 см ~ 4,5 m Бесконтактный начиная функция, с 2,4 ~ 5,5 V Широкий диапазон входного напряжения, статические потребеление энергии, общий вес которых не превышает 2 мА, проведите собственную калибровку датчика температуры по размерам результатов и имеет GPIO, Последовательные порты и так далее много видов режима связи, внутри взять watchdog, стабильный и надежный.
Основные технические параметры
Электрические параметры US-100Ultrasonic модуль
Рабочее напряжение DC 2,4 V ~ 5,5 V
Статический ток 2ма
Рабочая температура-20 ~ + 70 градусов
Уровень выхода или UART (выбор перемычки)
Угол индукции менее 15 градусов
Дальность обнаружения 2 см-450 см
Обнаружения точность 0,3 см + 1%

UART mode serial interface configuration 9600 скорость передачи данных, запуск одного и остановка бит a, бит данных, восемь и белая проверка четности, без управления потоком.
