Каждый самодельный любитель с ЧПУ имеет дух ремесленника или на пути быть Мастером, наш интерфейс Artsoft Mach3 CNC 3/4/5/6 axis USB контроллер интерфейса управления движением не может сказать, насколько он идеален, но наша команда стремится создать хороший продукт спасибо за внимание!

1. Поддержка всех версий программного обеспечения Artsoft MACH3, включая актуальную последнюю версию.

2. Поддержка всех версий системы Windows, включая Windows XP/7/8/10

3. Он не нуждается в любом usb-накопителе, подключи и работай на любой платформе системы windows, hotplug также.

4. Шина USB использует высококлассный чип для достижения изоляции магнитного развязывания, реальной изоляции, это diiferent от изоляции оптического соединения вход и выход общего контроллера движения, это обеспечивает супер надежность, а также абсолютно сохраняет безопасность интерфейса USB ПК, гарантирует сильную способность EMC анти-помех в то же время.

5. Одножильное решение, простая конструкция системы по сравнению с системой Мути-чипов, во много раз стабильность по сравнению с методом обработки нескольких чипов.

6. Двухъядерный высокоскоростной процессор (частота одного ядра может достигать 204 МГц), имеет большую избыточность обработки. Это можем обещать, что 500 кГц импульсный выход под 4-осевой связь Motion, 300 кГц импульсный выход под 6-axis связь Motion, опционально подключить Степпер/серводвигатель.

7. Размер буфера управления движением может быть установлен, так что он может держать Быстрый цикл интерполяции и плавно работать, даже под слишком тяжелым компьютером, он также может держать плавный запуск.

8. Есть 16 изоляционных входов, простые интерфейсы для удобного подключения, а также поддержка сухого/влажного соединения, метод сухого соединения просто должен подключить один внешний механизм переключения на землю. Все 16 входов имеют каждый светодиодный индикатор, светодиодный индикатор будет иллюзироваться, когда сигнал низкого уровня, его легко отлаживать и проверять.

9. Есть 12 выходов (4 изолирующих выхода и 4 неизолированных выхода). У нас есть 12 выходов в тех случаях, когда оно находится в 4-х осная artsoft Mach3 контроллер. Есть 8 выходов в тех случаях, когда она составляет 6-axis artsoft Mach3 контроллер.

10. Изолированный ШИМ регулируемый выход скорости, PWM частота может быть установлена, и рабочий цикл 0 ~ 1000 может быть установлен непрерывно, поддержка серво шпиндель, частота импульса может достигать 800 кГц.

11. Имеет функцию определения скорости вращения шпинделя, реальная скорость вращения шпинделя может отображаться в режиме реального времени в sceen Mach3, измерение является точным и стабильным.

12. Печатная плата тщательно разработана профессиональным инженером и опытным инженером, уровень дизайна четкий с первого взгляда.

13. Оснащено пространством NVRAM 256 Кб, оно может сохранять 6 координат оси, поэтому не нужно искать исходную точку в следующий раз, когда питание.

ОКак установить Mach3И наш контроллер движения оси Artsoftware Mach3 3/4/5/6Применяется в станок с ЧПУVedio информация и техническое описание.

Пожалуйста, не стесняйтесь запросить у нас информацию об обмене и ссылку vedio.

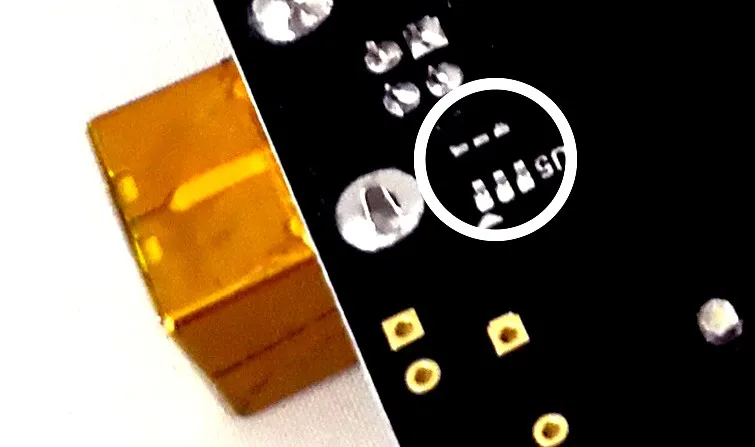

Уже интегрирована схема изоляции USB, в отличие от обычного контроллера CNC Mach3, нет, если анти-помехи не подходят вашему проекту, ему нужна другая внешняя изолирующая доска USB, не стабильный, а также добавить стоимость.

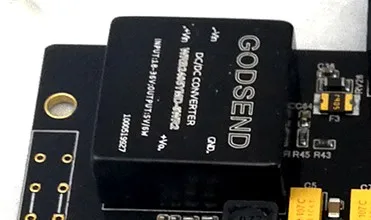

24 В постоянного тока в 5 В DC модуль изоляции питания, диапазон входного напряжения от 18 до 36 В постоянного тока, 5 в постоянного тока 6 Вт Выходная мощность. Он также можем поставлять лодочные моторы, работающие на 4 Вт Выходная мощность, по крайней мере, кроме того, что плата по громкой связи с помощью до 1,5 Вт.

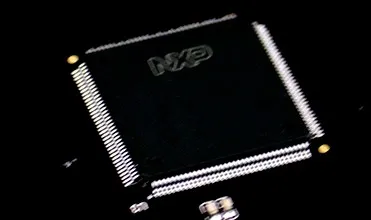

Двухъядерный микрочип 32 бит MCU, что во много раз повышает производительность по сравнению с аналогичными продуктами, простой дизайн, более надежная система.

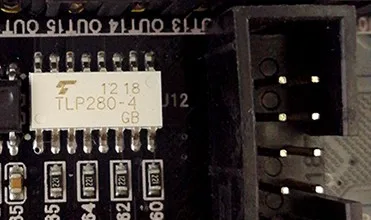

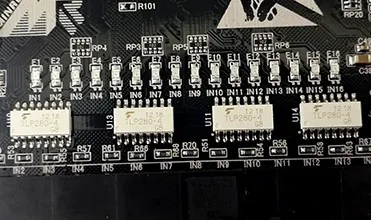

Используйте двунаправленный оптопара, он может быть применен как к NPN, так и к PNP входам датчика, добро пожаловать к электронному узлу для проверки, это настоящая изоляция, расположение Земли разделено, нет меди и линии посередине! Каждый вход имеет светодиодный индикатор, удобный для отладки и проверки.

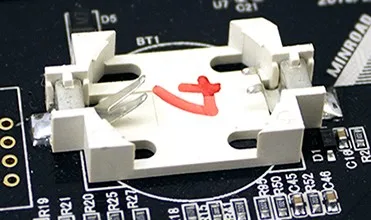

NVRAM батарея установленная база, она может сохранить координаты механизма и номер технологической линии.

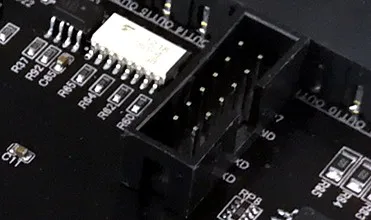

Изолируя выходы, он может быть применен для управления направлением FWD/REV инвертора и других сильных сигналов контроля помех.

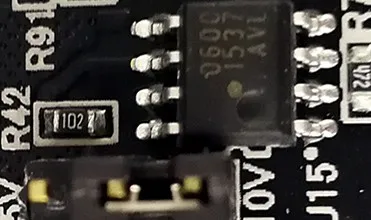

PWM принимает 10 м высокоскоростную изоляцию оптопары, и есть функция выбора аналогового напряжения 5 В/10 в.

10 м Высокоскоростная изоляция оптопары также, он может поймать более высокую частоту импульсного сигнала, и отправить этот сигнал в поисках исходного ввода, он может быть применен в функции Резьбы Шпинделя.

Интерфейс маховика независимый, он не занимает никаких входов, маховик имеет независимый вход аварийной остановки IN17.

Общий интерфейс расширения имеет интерфейс RS232 и SPI, он добавит внешнюю цепь в качестве автономной функции.

2 аналоговых входа сигнала, он может подключить один потенциометр для управления коэффициентом федрата и коэффициентом скорости шпинделя, он также может использоваться для обнаружения внешних датчиков.

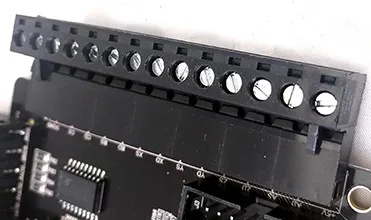

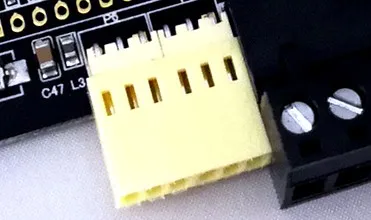

Удобный для провода

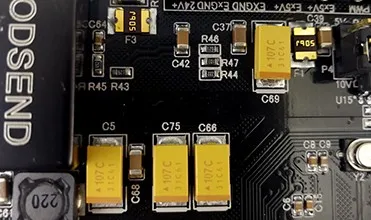

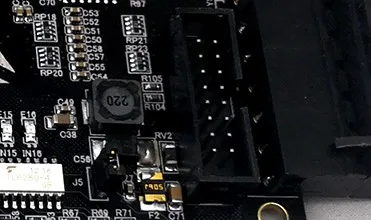

Один конденсатор все еще не на картинке, полностью 5 танталовых конденсаторов, плюс еще 2 шт. индуктивности, полностью учитывая стабильность цепи

13. Различной защитой

A) самовосстановление и защита от перенапряжения для ввода питания.

B) чувствительные к давлению защитные входы, они могут предотвратить плохой всплеск или статический шок, чтобы эффективно сломать цепь.

C) выходное сопротивление серии one 22R, оно может защитить функцию чипа драйвера, когда выходной ток слишком велик.

D) интерфейс кодировщика добавляет чип входного буфера, он может фильтровать высокочастотные помехи от шума и одновременно защищать статическое электричество.

E) 5 в линейный выходной мощности имеет самовосстанавливающийся предохранитель (PPTC)(эта линейная мощность 5 В от линейного источника питания постоянного тока 24 В)

F) выход цифровой 5 В (цифровой изолирующий источник питания)
