Понижающий преобразователь постоянного напряжения с ЖК дисплеем вольтметр

Понижающий преобразователь постоянного напряжения с ЖК дисплеем вольтметр

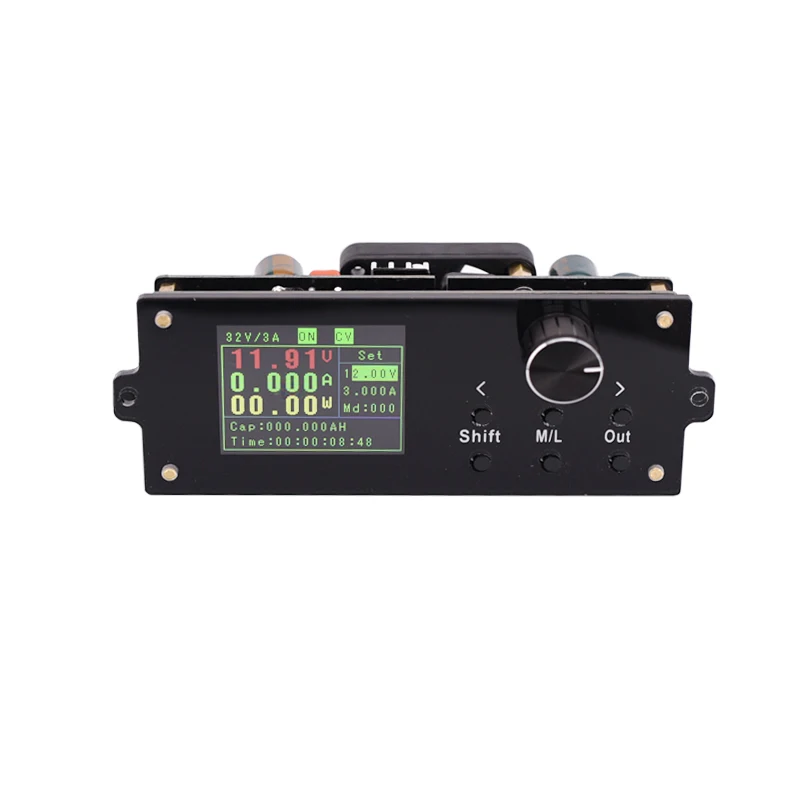

CNC понижающий источника питания представляет собой полный ЧПУ программируемый понижающий источника питания, маленький размер, высокая мощность, высокая эффективность и стабильная работа; С 1,8-дюймовый цветной ЖК-дисплей дисплей, отображение данных является комплексным и четким; Источник питания использует передовое микропроцессорное управление, точную настройку и отображение напряжения и тока; Используйте кнопки и ручки для совместной работы, параметры настройки удобны и быстры. Кроме того, Верхний компьютер может взаимодействовать с компьютером для регулирования выходного напряжения и тока, а выходное напряжение и ток можно контролировать в режиме реального времени, идеально подходит для запуска, ремонта и экспериментов.

1. Используя усовершенствованный микропроцессор, он может точно регулировать и отображать выходное напряжение и ток;

2. С использованием 1,8-дюймовый цветной жидкокристаллический дисплей, он может отображать напряжение, ток, емкость, время и силы рабочий статус в режиме реального времени;

3. Удобно и быстро регулировать и считывать параметры с помощью кнопок и ручек, особенно при экономии и вспоминая параметры;

4. Может быть установлено выходное Перенапряжение (Ovp), перегрузки по току (Ocp), защита от избыточной мощности (Opp), и выход может быть выключен, когда выход превышает установленное значение;

5. Автоматический вентилятор охлаждения для обеспечения того, чтобы устройство не было повреждено при перегреве;

6. Может быть постоянное давление, выход постоянного тока

7. С функцией защиты обратного подключения, она может предотвратить повреждение источника питания из-за обратного подключения входа;

8. Вторичное развитие может быть достигнуто путем общения с компьютером или другим устройством через последовательный порт.

DPX3203Описание параметров

Проект

Параметр

Вход диапазон напряжения

6V ~ 40V

Выход напряжение Диапазон регулирования

0 ~ 32 В (входное напряжение> Выходное напряжение)

Выход Текущий диапазон регулировки

0 ~ 3A

Вход защиты

Защита от неправильной полярности

Защита от выходного сигнала

(Ovp) Избыточное давление, (Ocp) перегрузки по току, (Opp) над силой

Выход Мощность

0 ~ 62W

Выход настройки напряжения разрешение

10mV

Выход ток настройки разрешения

1mA

Выход пульсации

<100mVpp (вход 35 в, выход 12 В, ток 2A)

Коэффициент передачи волны 100 Гц

<1/10000

Напряжение, точность отображения тока

10 мВ, (I<1A 1ma,I>1A 10ma)

Напряжение отображается сообщение об ошибке

± 1% + 20mV

В настоящее время отображается сообщение об ошибке

± 2% + 1mA

Время отклика

<50 мс

Для хранения операции

M0 ~ M9 всего 10 наборов хранения параметров

Метод рассеивания тепла

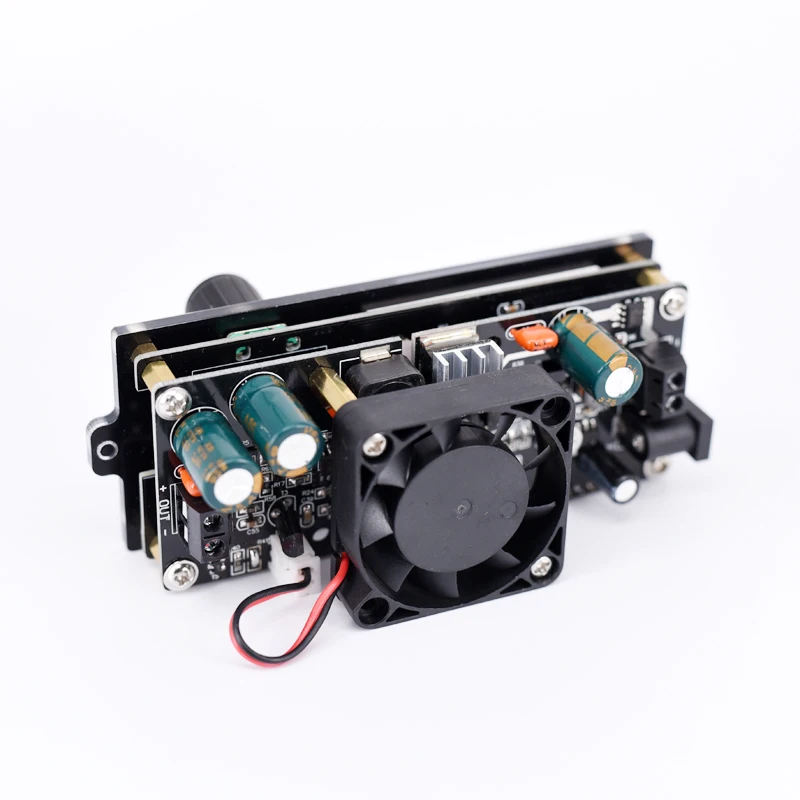

Бортовой радиатор и вентилятор охлаждения

Начало вентилятора условия

Выходной ток больше 1,5а или выходная мощность больше 50 Вт

Рабочая температура окружающей среды

0 ~ 60 ℃

Температура окружающей среды хранения

-20 ~ 70 ℃

Применение окружающей среды

Внутренний дизайн, Максимальная влажность 80%

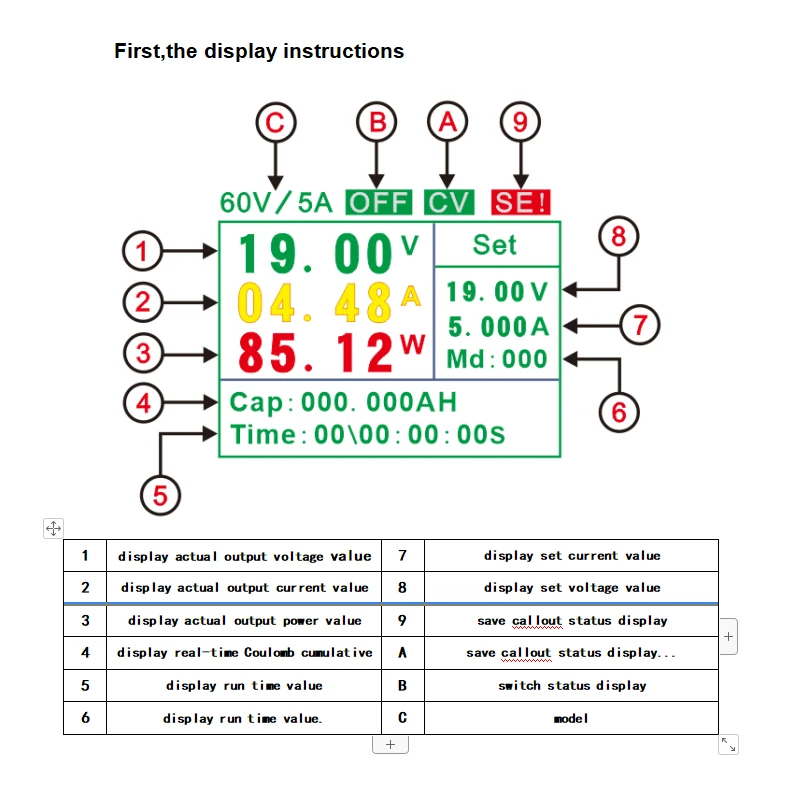

1

Дисплей фактическое выходное напряжениеСоотношение цена/качество

7

Дисплей комплект текущее значение

2

Отображение фактического выходного значения тока

8

Отображение напряжения и соотношение цена/качество

3

Отображение фактического значения выходной мощности

9

Сохраните фрагмента индикации состояния

4

Отображение кулонных значений в реальном времени

А

Сохранение отображения состояния вызова...

5

Дисплей Время непрерывной работы и соотношение цена/качество

B

Переключатель индикации состояния

6

Отображение значения времени выполнения.

C

Модель

Интерфейс ввода питания (IN) и выходной интерфейс (OUT) имеют четкие положительные и отрицательные отметки, не могут подобрать неправильный, обратный.

Нажмите кнопку «Set», чтобы переключиться для установки выходного напряжения и значений тока, нажмите кнопку «<» или «>», чтобы установить значение шага параметра. Отрегулируйте ручку кодирования, чтобы изменить выходное напряжение или значение тока.

После установки значений напряжения и тока, вы можете сразу нажать кнопку «OUT», чтобы включить или выключить выход, в то же время, положение состояния переключателя будет отображаться «ON» или «OFF». На рисунке ниже Показан статус отображения выходной мощности ВКЛ и ВЫКЛ.

Сначала нажмите кнопку «Shift», затем нажмите кнопку «<», и будет очищено накопленное значение AH и время.

Сначала нажмите кнопку «Shift», затем нажмите кнопку «Set», введите или выйдите из страницы параметров системы, нажмите кнопку «Set», чтобы переключить параметры настройки (OVP, OCP, OPP), Метод настройки параметров такой же, как изменение выходного напряжения и значения тока. Если состояние выхода системы превышает заданное значение, мощность автоматически отключит выход и отобразит причину отключения в состоянии выхода. Когда заданное значение параметра 0, защита не включена.

Нажмите кнопку «M», чтобы ввести параметр save, отрегулируйте ручку кодирования, чтобы изменить значение параметра save address bit (0-9); затем нажмите кнопку «<», чтобы сохранить текущее установленное напряжение и значение тока на текущий установочный адрес; Нажмите кнопку «M», чтобы выйти из параметра сохранить.

Нажмите кнопку «M \ L», чтобы ввести функцию отзыва параметров и отрегулировать ручку кодирования для изменения адреса (0-9). Нажмите кнопку «>» для прямого вывода значений напряжения и тока, соответствующих выбранным в настоящее время адресным битам.

1. Не используйте измеритель напряжения и диапазона тока, в противном случае счетчик будет поврежден.

2. Позитивные и отрицательные полюсы не могут быть изменены, и обратная сторона может повредить инструмент.

3, рабочая температура-10 ~ 50 ° C, Температура хранения-20 ~ 70 ° C, и прибор находится в сухой среде.

4. Не пытайтесь разобрать инструмент. Если посылка не запечатана, гарантия будет аннулирована. Внутри прибора нет пользовательских запасных частей. Ремонт может быть сделан только через определенные сервисные магазины или возвращен на завод.

5. Пожалуйста, не перемещайте прибор энергично, когда инструмент работает нормально, чтобы избежать непоправимого повреждения внутренней цепи.

Благодарим Вас за покупку продукции Qinglan Electronic Technology Co., Ltd, чтобы получить максимальную отдачу от вашего нового продукта, мы рекомендуем следующие простые шаги:

1. Прочитайте руководство по безопасности и эффективному использованию

2. Ознакомьтесь с условиями гарантии.

Инструмент гарантирован на один год с даты отгрузки. В течение гарантийного срока компания выбирает ремонт или замену неисправного оборудования в зависимости от ситуации.

Следующие условия не покрываются гарантией:Неправильная эксплуатация или техническое обслуживание пользователя; Используйте программное обеспечение или интерфейс, предоставленный пользователем; Модифицируйте инструмент без разрешения.
