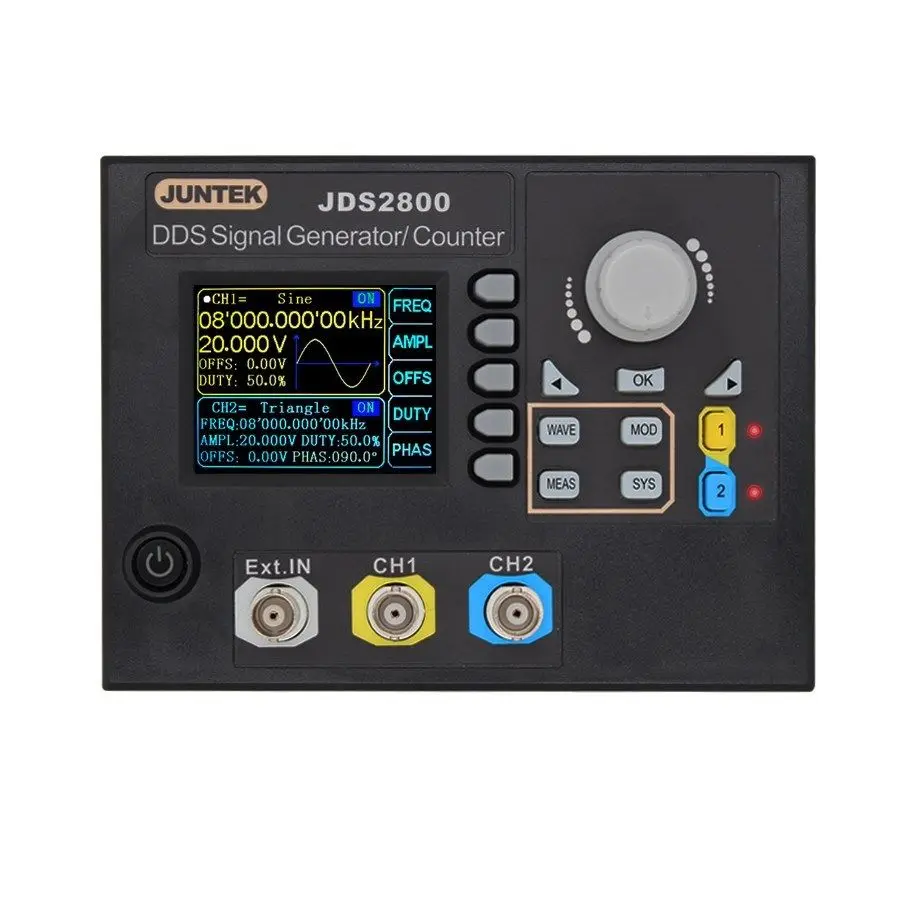

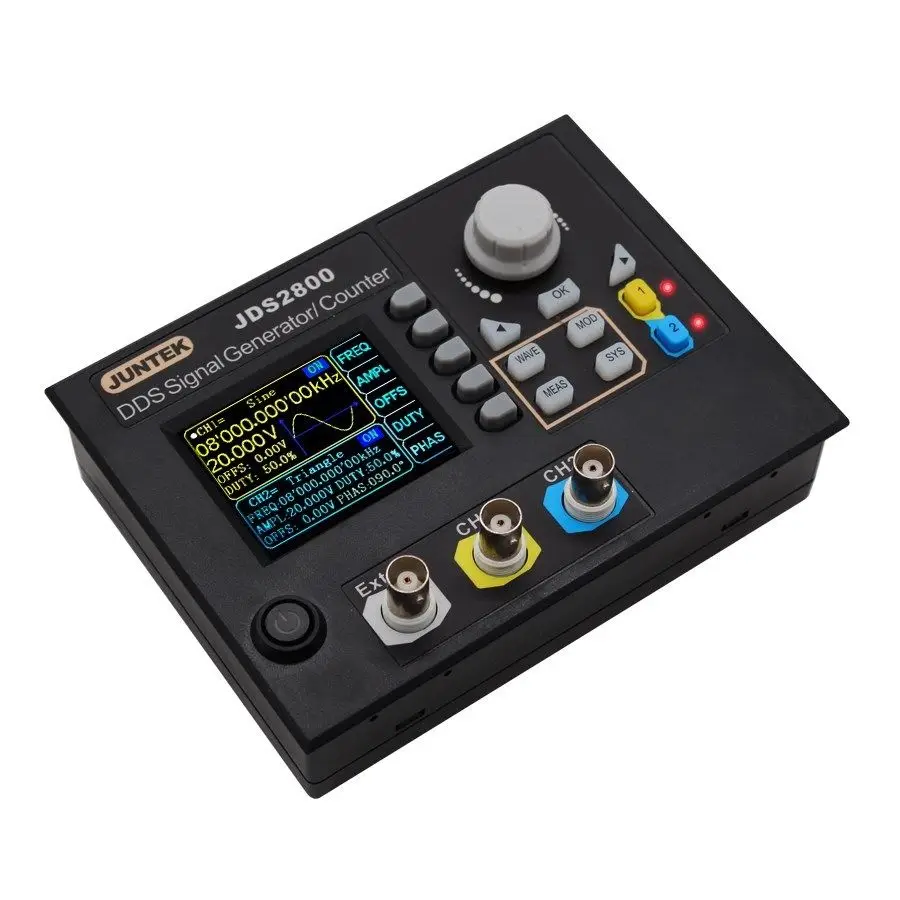

Двухканальный генератор сигналов DDS волновая форма счетчик импульсов измеритель

Двухканальный генератор сигналов DDS волновая форма счетчик импульсов измеритель

Особенности:

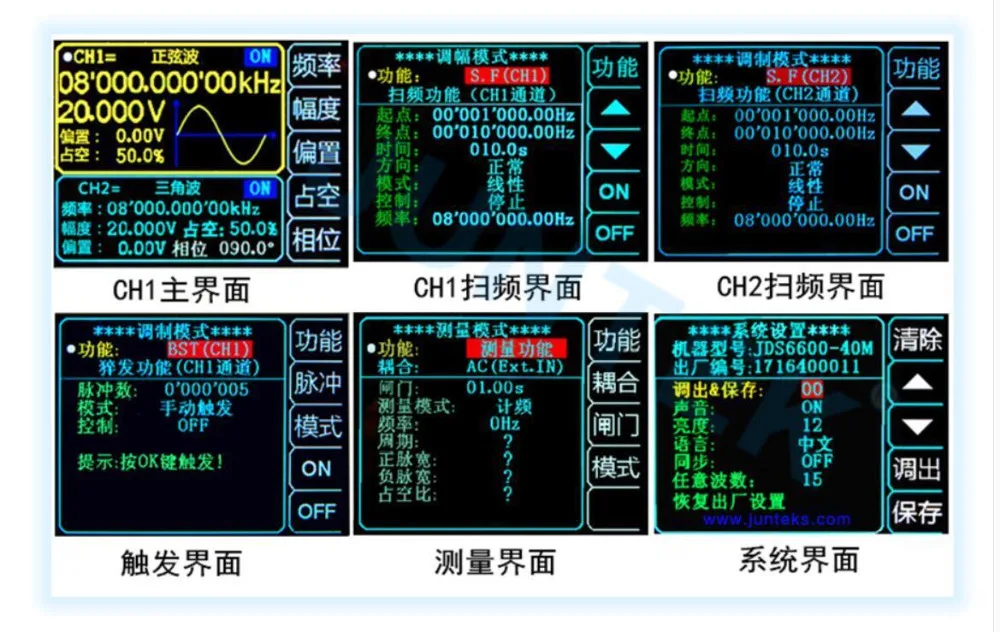

1. Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;

Способность воспроизводить узоры пользовательской формы волны;

2. Используйте Мягкие силиконовые ключи вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;

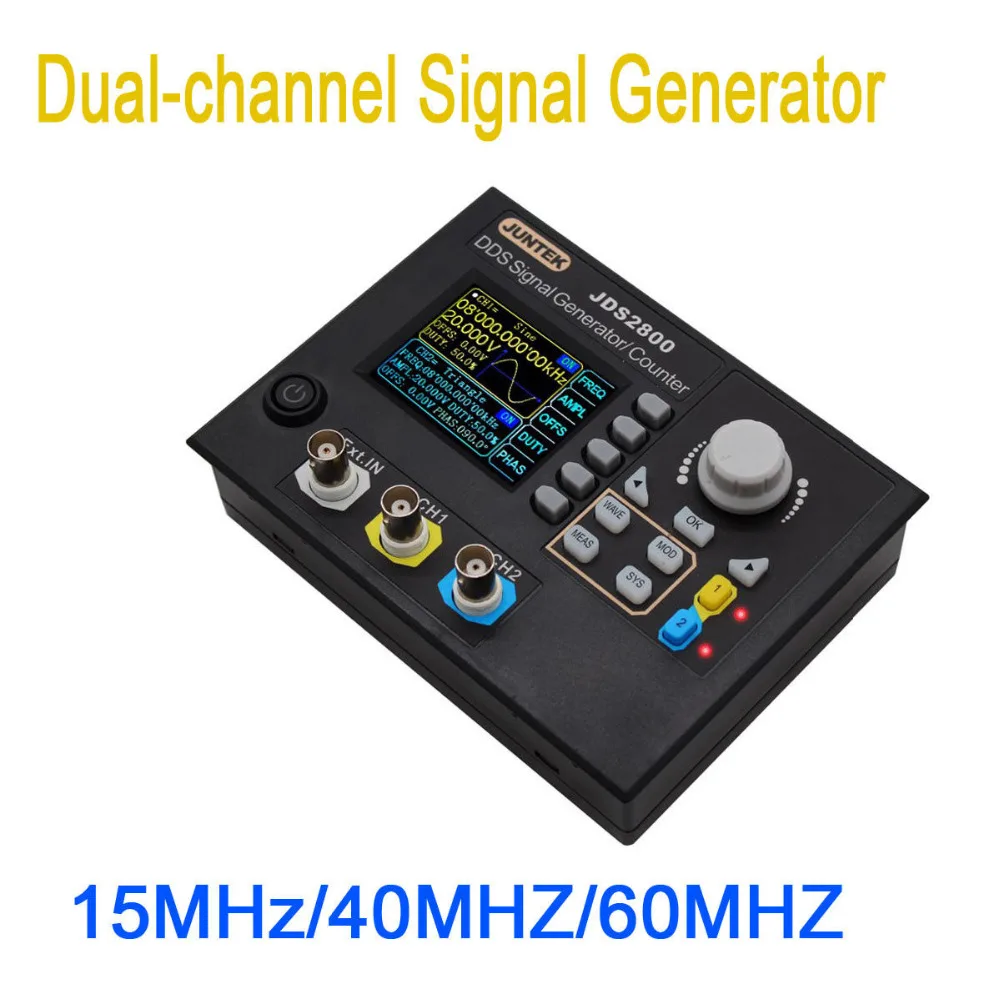

3. Максимальная выходная частота (Синусоидальная волна) до 15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;

4. Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;

5. Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;

6. 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;

7. Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;

8. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;

9. Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%;

10. Функция развертки: Линейная развертка и логарифмическая функция развертки; 0,1 s-999,9 s Время развертки; Направления развертки вперед, назад и круглого хода;

11. С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов;

12. Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;

13 、-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V;

14. С функцией цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В;

15. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;

Функция счетчика: с режимами соединения постоянного и переменного тока;

16. Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;

17. Коммуникационная Функция: ПК может использоваться для управления прибором;

18. С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;

JDS2800-15MHz
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 15 МГц
Диапазон квадратных частот: 0 ~ 15 МГц
Треугольный Частотный диапазон: 0 ~ 15 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 25 нс
Диапазон регулировки ширины импульса: 100nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

JDS2800-40MHz
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 40 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 10 нс
Диапазон регулировки ширины импульса: 40nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

JDS2800-60MHz
Частота Технические характеристики:
Синусоидальный Диапазон частот: 0 ~ 60 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Частотный диапазон произвольной волны: 0 ~ 6 МГц
Время квадратного подъема: ≤ 10 нс
Диапазон регулировки ширины импульса: 25nS - 4000S
Точность частоты: ± 20 ppm
Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:
Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
Разрешение волны: 14 бит
Частота дискретизации сигнала: 266 MSa/s
Длина волны: 2048 точек
Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратные и импульсные (квадратные): ≤ 5%
Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:
Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 0.5%/5 ч
Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:
Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:
Офсетная печать диапазон регулировки: амплитуда выходного сигнала> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V
Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:
Диапазон регулировки фаз: 0 ~ 359.9o
Фазы Разрешение: 0.1o

TTL/COMS выход:
Низкий уровень по уровню поверхности: <0,3 V
Высокий уровень: 1 - 10 в
Повышение уровня/время падения: ≤ 20 нс

Внешние функции измерения:
Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s
Счетчик функций-счетная область: 0-4294967295
Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
Функция счетчика-режим подсчета: ручная работа
Диапазон напряжения входного сигнала: 2 - 20 Vpp
Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)
Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Развертки функции:
Канал развертки: CH1 или CH2
Тип развертки: Линейная развертка, бревенчатая развертка
Время подметания: 0,1 s ~ 999,9 s
Диапазон установки: произвольно установить между точкой запуска и точкой остановки
Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

Тип дисплея: 2,4 дюймов TFT цветной ЖК-монитор
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

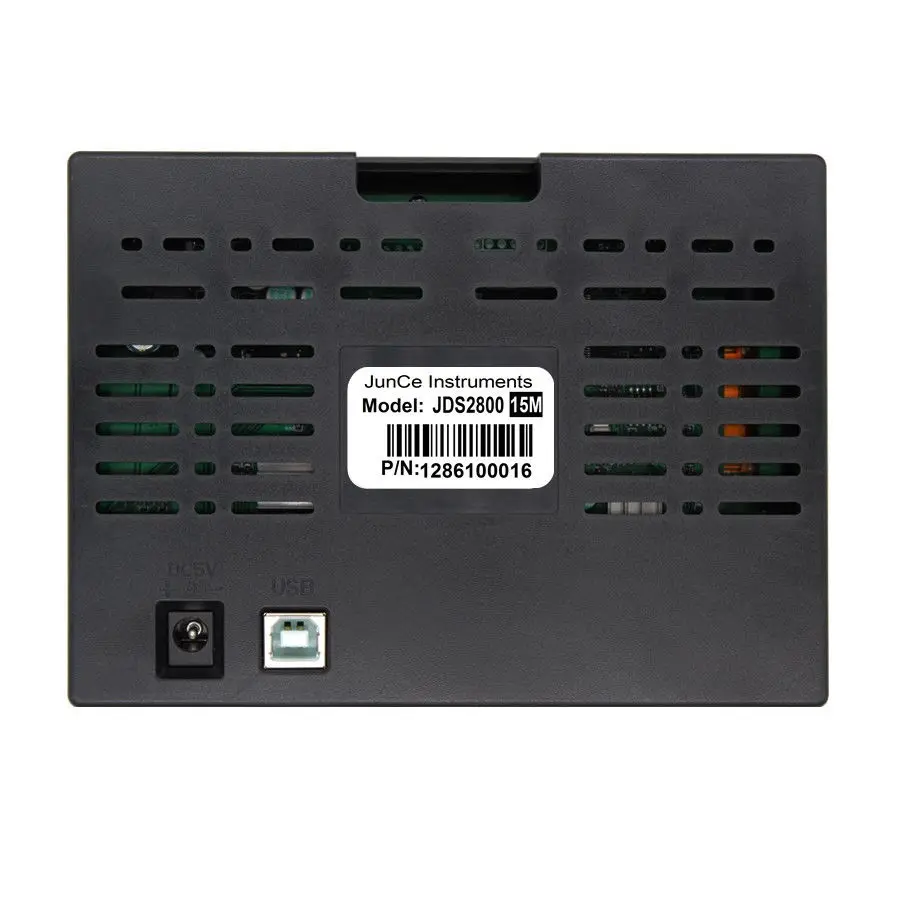

Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
Скорость связи-стандарт: 115200 bps
Протокол связи-принять команду: Линейный режим, открытый протокол
Источник питания: постоянный ток 5 В ± 0,5 V
Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
Пользователь может установить или выключить
Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки
Вес: 275 г
Размер: 147,7*107,7*34,9 мм
Вес упаковки: 600 г
Размер упаковки: 170*120*100 мм



100% абсолютно новый

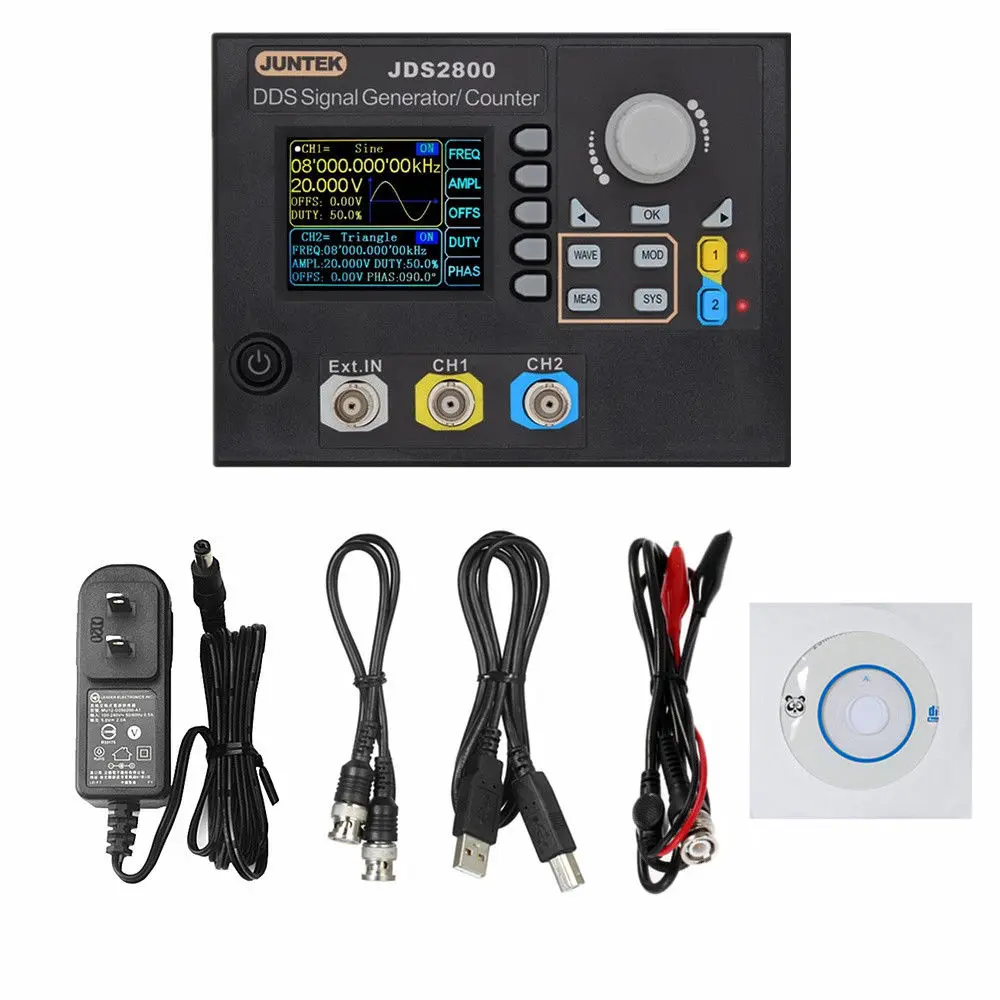

1 * DDS генератор сигналов
1 * CD-плеер
1 * Адаптер питания (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
1 * кабель BNC-Clip
