EL34 или KT88 несимметричный класс стерео ламповый усилитель доска КИТ DIY 10 Вт * 2 |

EL34 или KT88 несимметричный класс стерео ламповый усилитель доска КИТ DIY 10 Вт * 2
Описание:Особенности:


EL34 + ECC83 несимметричный класс Набор для стереофонического усиления 10 Вт * 2

Это DIY комплект, вы должны припаять его самостоятельно. И цена не включает три трубки, пожалуйста, обратите внимание.

Новейшая версия, дизайн HIFI, самый экономичный, потрясающий эффект, настоятельно рекомендуется!

Особенности:

1. Эта схема использует 12X7 (или более высокий уровень ECC83) в качестве усиления напряжения, EL34B как несимметричный класса выходной

2. выпрямитель использует выпрямитель трубки Филипа плюс электронный фильтр трубка силовых линий, фон тихий, расширение очень хорошее

3. Использование резисторов DALE, конденсаторов высокого напряжения Philips.

4. катодные конденсаторы используют бренд Panasonic

5. Емкость связи: VIS BC конденсаторы высокого напряжения

6. EL35 может быть заменен 6P3P, ECC88 может быть заменен 12X7, но 6P3P мощность меньше, если вы хотите больше энергии, вы можете использовать KT88, катод регулировка сопротивления

7. выравнивание очень оптимизировано, и вход экранирован

8. Только нужно хорошо сварить, Не ударяйте по охлаждающим отверстиям, вся машина свободна от отладки, проводка очень маленькая,

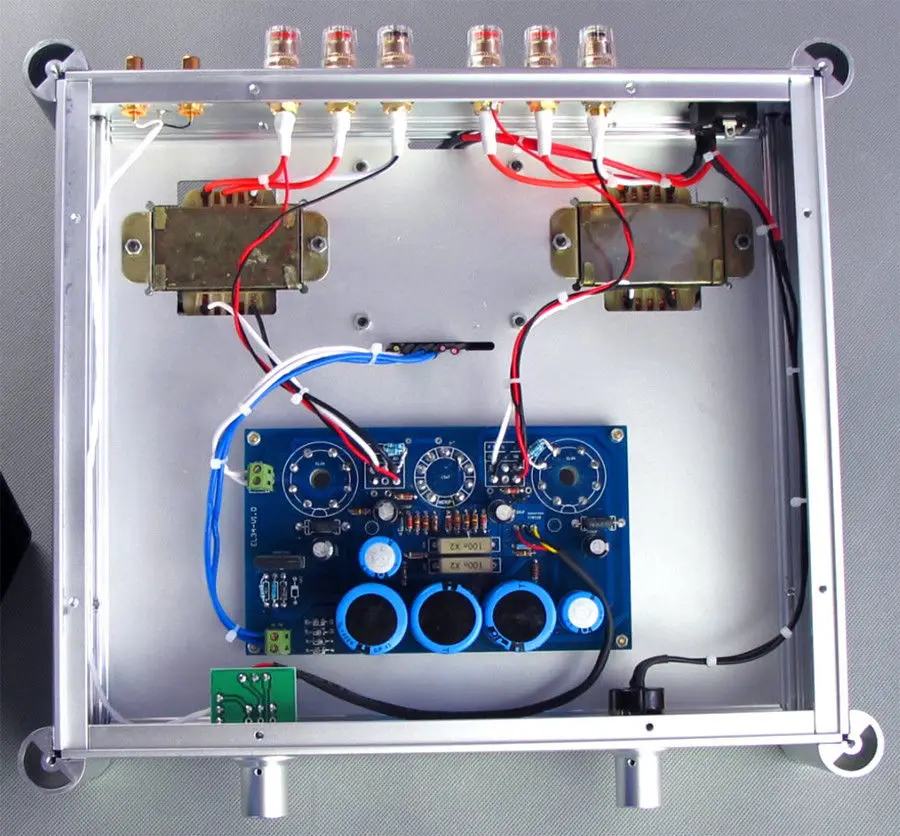

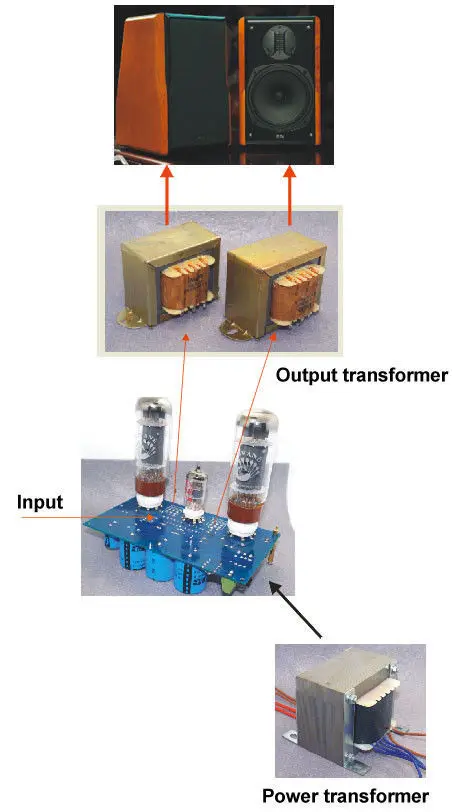

Только нужно привести выходную линию трансформатора, легко собрать

Параметры:

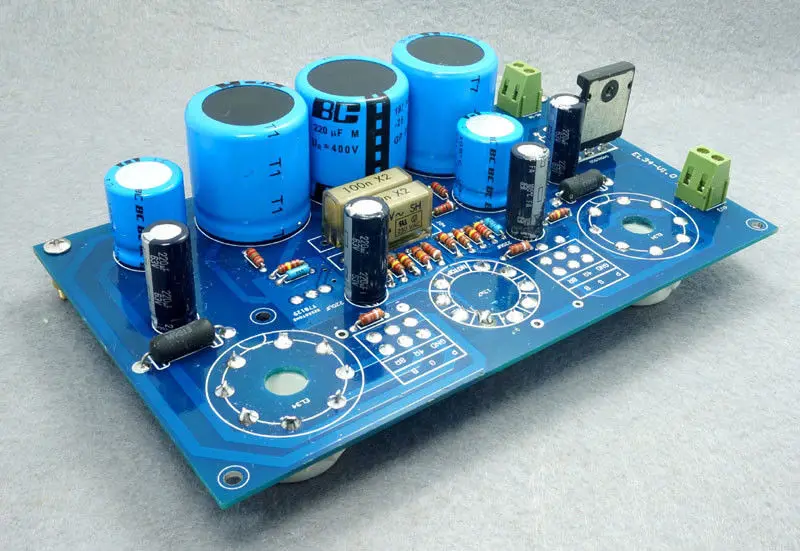

Размер печатной платы: 170x99 мм

Трансформатор напряжения: 230VX1 (может варьироваться от 200 В до 250 В, больше, чем или равно 300MA) 6.3VX1 (2A ток)

Выходная мощность: класс A 10Wx2

(Вы можете выбрать другой труб по вашему запросу, небольшой мощности: 6P3P * 2 + 12X7, или для большой мощности вы можете выбрать KT88, не забудьте отрегулировать катод резистор)

Некоторые клиенты сообщают, что сопротивление недостаточно большое. Нет необходимости беспокоиться об этом. Все точность расчеты, таких как EL34 катод сопротивление ток 50MA, потребляемая мощность составляет всего 0,85 Вт на 330 Ом. Мы оснащены импортным сопротивлением 3 Вт. Абсолютная емкость в изобилии.

Внимание:

* Трубы и Выходные Трансформаторы не включены.

* Конденсатор BC 100U прекращен к поставке,
Изображение продукта показывает, что BC-100U-400V будет заменен на 100U-400V, оба являются одинаковым качеством

* Трубка является одноконечным выходом класса А,
Температура трубки и температура сопротивления катоду немного высоки, что является нормальным явлением.

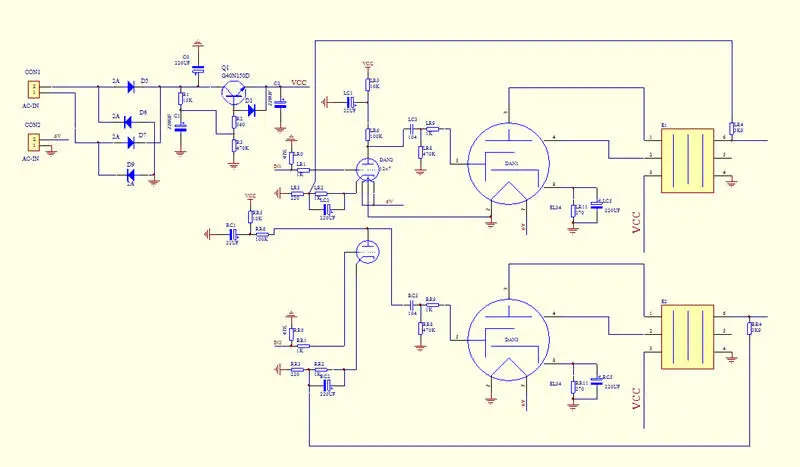

Схемы:

Посылка содержание
100% Фирменная Новинка
PCB X1
Philips BC220U-400 В X3
Philips BC22U-400 В X2
Panasonic 220 мкФ X4
VIS MKT 0,22 мкФ X 2
Терминал 2 укуса X2
США Дейл сопротивление * 1 комплект
Трубки сиденья X3
G40N150D транзистор X1 (б/у, но оригинальный, качество гарантировано)
Philips 2A выпрямитель транзистора X4
