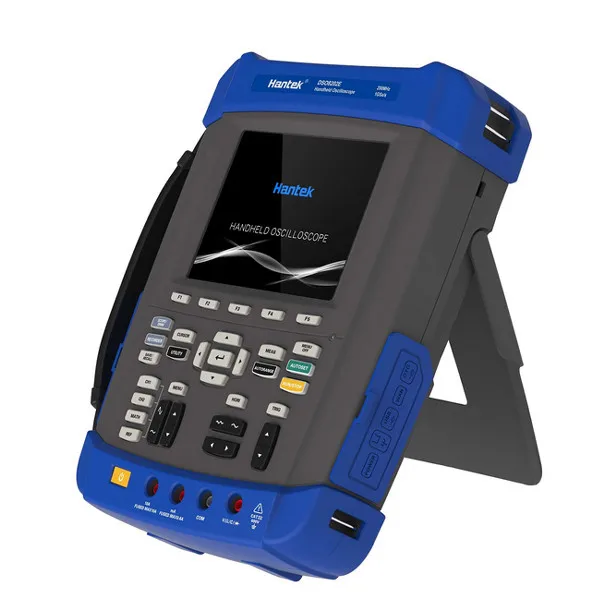

Цифровой осциллограф Hantek DSO8202E с ЖК-дисплеем 2 канала 200 МГц | Инструменты

Цифровой осциллограф Hantek DSO8202E с ЖК-дисплеем 2 канала 200 МГц | Инструменты

Hantek DSO8202E цифровой Osciloscopio USB ПК на базе хранения Lcd автомобильный Осциллограф портативный мультиметр 200 МГц 2 канала диагностический инструмент

Серия DSO8000E

Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы. IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия. Большой предохранитель соответствует европейскому стандарту безопасности. Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно. Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте. Сменные безопасные соединения BNC и дополнительный набор соединений. 1gsa/s частота образцов, 2 м глубина памяти, 6000 отсчетов DMM. Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)

Обзор:

* Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы.

* IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия.

* Большой предохранитель соответствует европейскому стандарту безопасности.

* Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно.

* Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте.

* Сменные безопасные соединения BNC и дополнительный набор соединений.

* Высокая пропускная способность 70 МГц-200 МГц осциллограф, частота образцов 1GSa/s, глубина памяти 2 м.

* 25Mz Arb. Генератор сигналов, 200 Меса/с DDS, 12 бит вертикального разрешения, легко для имитации преобразователя

* 6000 отсчетов DMM, AC/DC напряжение, AC/DC ток, сопротивление, разрыв, емкость и диод функции.

* Спектральный анализ FFT; Математика формы волны: добавление, вычитание, размножение и разделение; Режим X-Y; Более 20 автоматических измерений; Функция проверки прохода/сбоя, применяется для инженерного применения.

* Обильная функция триггера, двойная выборка времени, легко наблюдать две формы волны в разной частоте.

* Запись и воспроизведение более 1000 сигналов.

• Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)

* USB хост/устройство 2,0 полноскоростной интерфейс; Поддержка съемного диска; Wi-Fi/LAN вариант, легко управлять с помощью ПК или на большое расстояние.

* Данные формы сигнала могут выводиться в WORD,EXCEL, BMP, JPG по времени и напряжению.

Параметры:

Модель

DSO8072E

DSO8102E

DSO8152E

DSO8202E

Приобретение

Образцы режимов

Образец в реальном времени

Режимы приобретения

Нормальный

Только обычные данные

Пиковое определение

Высокочастотный и randon glith захват

Среднее

Wavefom средняя, выбор 4,8,16,32, 64128

Входы

Соединительная муфта входов

AC, DC, GND

Входы Impendance

1M2% 20pF3pF

Затухание зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальное входное напряжение

CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×)

Горизонтальная система

Диапазон скорости образца

1GS/s

Интерполяция формы волны

(Sin x)/x

Длина записи

2 м

Диапазон сек/Див

4ns/div ~ 2000s/div, в a2, 4, 8 последовательностей

2ns/div ~ 2000s/div, в a2, 4, 8 последовательностей

Частота образцов и
Точность времени задержки

50ppm через любой интервал времени 1ms

Диапазон скорости сканирования

4ns/div до 8ns/div; (-8div x s/div) до 40 мс;
20ns/div до 80s/div;(-8div ×s/div) до 40 мс;
200s/div до 40s/div;(-8div ×s/div) до 400s;

2ns/div to10ns/div;(-4div ×s/div) до 20 мс;

Точность измерения времени Delta
(Полная полоса пропускания)

Одиночный снимок, нормальный режим: (1 интервал образца + 100ppm × Чтение + 0.6ns);
> 16 средних значений: (1 интервал образца + 100ppm × Чтение + 0.4ns);
Интервал образца = s/div ÷ 200

Вертикальная система

Вертикальное разрешение

8-бит, все каналы в выборку одновременно

Диапазон вольт

2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом

Полоса пропускания

70 МГц

100 МГц

150 МГц

200 МГц

Время подъема на BNC (Типичный)

5ns

3.5ns

2.3ns

1.8ns

Аналоговая полоса пропускания
Нормальный и средний
Режимы на BNC или с зондом,
Соединитель постоянного тока

400 В (100 в/div-20V/див);
С алюминиевой крышкой, 50В (10V/div-5V/div);
40V(2V/div-500mV/div);
2 В (200 мВ/div-50mV/див);
400мв (20мв/div-2mV/див);

Математика

+, -, *, /, FFT

FFT

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца

Ограничение полосы пропускания

20 МГц

Низкочастотная характеристика (-3 дБ)

10 Гц на BNC

Точность усиления постоянного тока

3% для нормального или среднего режима приобретения, 100 в/див до 10 мВ/див.
4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див.

Точность измерения постоянного тока,
Средний режим приобретения

Тип измерения: Средний 16 сигналов с вертикальным положением при нуле
Точность: (3% × Чтение + 0.1div + 1mV) при выборе 10mv/div или больше.
Тип измерения: среднее значение 16 сигналов с вертикальным положением, не равное нулю
Точность: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div].

Повторяемость измерений вольт,
Средний режим приобретения

Дельта вольт между любыми двумя средними 16 волноводами, приобретенными при одинаковой настройке и условиях окружающей среды

ТРИГГЕРНАЯ система

Типы триггеров

Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, линия переменного тока

Режимы запуска

Авто, нормальный, одиночный

Тип Муфты

DC, AC, HF Reject, LF Reject, Noise Reject

Чувствительность триггера
(Тип триггера кромки)

DC(CH1,CH2):
1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full;
AC: смягчает сигналы ниже 10 Гц;
Отклонение ВЧ: ослабляет сигналы выше 80 кГц;
LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц.

Диапазон уровня триггера

CH1/CH2: 8 делений от центра экрана;

Точность уровня триггера (типичная) точность для сигналов, имеющих рост и падение раз 20ns

CH1/CH2: 0.2div × Вольт/div в пределах 4 делений от центра экрана;

Установите уровень до 50% (Типичный)

Работает с входными сигналами 50 Гц

Триггер видео

Тип видео триггера

CH1, CH2: пиковая-пиковая амплитуда 2 делений;

Форматы сигналов и частоты поля

Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии

Диапазон Holdoff

100ns ~ 10s

Триггер ширины импульса

Режим триггера ширины импульса

Триггер, когда (< , >, =, или); Положительный пульс или отрицательный пульс

Импульсная ширина триггера

Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера.
Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса.
Меньше, чем: точка триггера является задней кромкой.
Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса

Диапазон ширины импульса

20NS ~ 10s

Спусковой механизм

Режим запуска наклона

Триггер, когда (< , > , =, или); Положительный наклон или отрицательный наклон

Точка спуска наклона

Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону.
Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону.
Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона.
Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Диапазон времени

20NS ~ 10s

Триггер сверхурочной работы

Со временем Modee

Поднимающаяся кромка или опускающаяся кромка

Диапазон времени

20NS ~ 10s

Альтернативный триггер

Триггер на CH1

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Разрешение считывания

6 цифр

Точность (типичная)

30ppm (включая все Частотные ошибки и 1 число ошибок)

Частотный диапазон

AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала

Ширина импульса или кромки режима запуска: все доступные источники триггера
Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено.
Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время.
Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности.
Режим запуска видео: счетчик частоты не работает.

Измерение

Измерение курсора

Руководство: разница напряжения между курсорами: в
Разница во времени между курсорами: T
Обозначение T в Hertz (1/T);
Отслеживание: вальтаж и время в точке волны;

Автоматическое измерение

Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,

Режим генератора сигналов

Диапазон Frenquency

1 Гц (DC)~ 25 МГц

Часы DAC

2K ~ 200 МГц Регулируемый

Глубина памяти

4KSa

Вертикальное разрешение

12 бит

Стабильность

<30ppm

Амплитуда

3,5 V Макс.

Выходное сопротивление

50

Выходной ток

50мА Ipeak = 50мА

Полоса пропускания системы

25 м

Гармонические волновые искажения

-50dBc(1 кГц), -40dBc(10 кГц)

Общие характеристики

Разрешение дисплея

640 горизонтальных 480 вертикальных пикселей

Контрастность дисплея

Регулируемый (16 зубчатых колес) с индикатором хода

Выход компенсатора зонда

Выходное напряжение (типичное)

Около 2Vpp в 1 м нагрузки

Частота (типичная)

1 кГц

Питание

Напряжение питания

AC Вход: 100-240VACRMS,0.6A MAX,50 Гц ~ 60 Гц; Постоянного тока Выход элемент питания: 9V,2A

Энергопотребление

<30 Вт

Экологический

Температура

Эксплуатация: 32FДо 122F(0CДо 50C);
Без работы: -40FДля 159,8F(-40CДо + 71C)

Метод охлаждения

Конвекция

Влажность

+ 104FИли ниже (+ 40CИли ниже): 90% относительной влажности;
106FДо 122F(+ 41CДо 50C): 60% относительная влажность

Высота

Рабочий режим: ниже 3000 м (10000 футов);
Неработоспособность: ниже 15000 м (50000 футов)

Механический

Размеры

260 мм; 220 мм; 75 мм

Вес

2,5 кг (без упаковки)
