DT 06 беспроводной WiFi последовательный порт прозрачный модуль передачи TTL к

DT 06 беспроводной WiFi последовательный порт прозрачный модуль передачи TTL к

TTL-WiFi разработан и разработан на основе ESP-M2 модуля WiFi от нашей компании Shenzhen Doctors of Intelligence & Technology co., Ltd., который извлекается TTL, EN, STATE и другие контакты. Важно, что TTL-WiFi уже встроен в серийную прошивку прозрачной передачи, запрограммированную нашей компанией (SZdoit), которая может реализовать прозрачную передачу данных в облако в режиме реального времени, вместе с контролем низкого заряда, индикатором состояния. Эта плата может заменить старую проводку последовательного WiFi устройства для реализации сбора данных и управления.

Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты,//github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---TTLtoWiFi

Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

Предоставленные Контакты: STATE, TXD, RXD, EN;

Средний ток: 80 мА; при отправке данных, это 170мА; но это 20 мкА в режиме глубокого сна;

Поддержка последовательной команды;

Поддержка перепрограммируемого, прошивка ota обновления;

Бесшовная Прозрачная передача между серийным и WiFi;

Встроенный веб-сервер HTTP, поддержка настройки параметров через веб-страницу;

Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

Поддерживает скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

Поддержка разрешения DNS автоматически для удаленного адреса;

Поддержка проверки статуса по команде;

Предоставьте IO4, чтобы показать статус WiFi;

Рабочая температура:-40 ℃-125 ℃;

Применение: умный дом, беспроводное соединение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, промышленное управление светодиодным освещением и т. д.

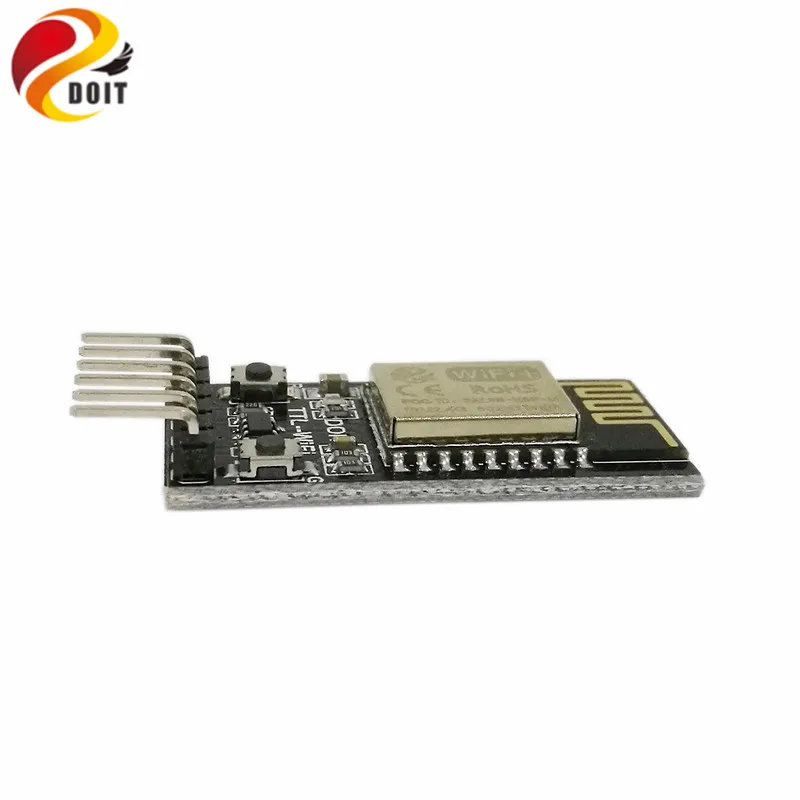

Структура TTL-WiFi:

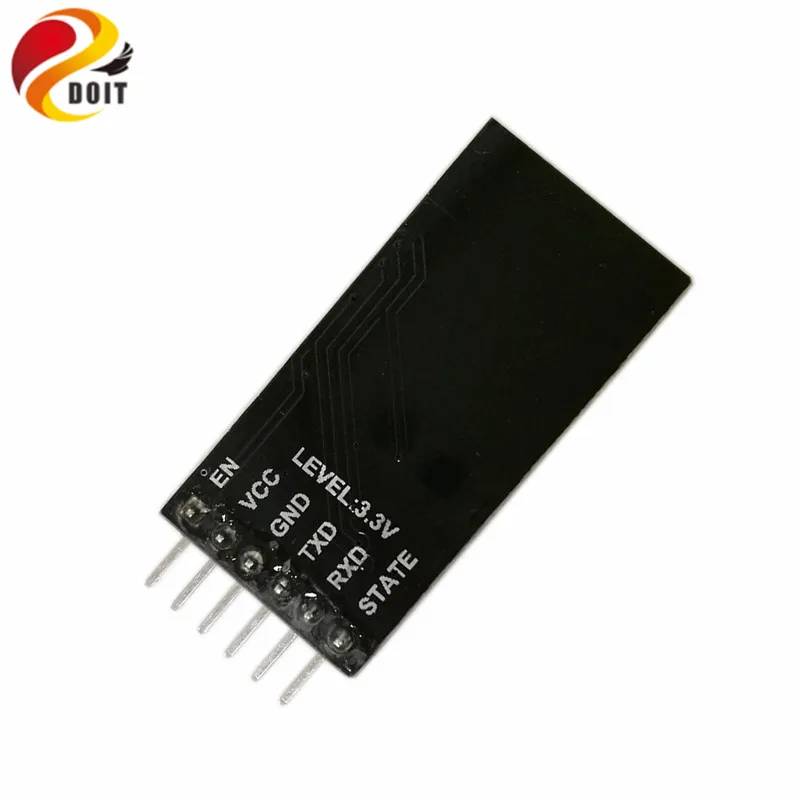

Определение интерфейса TTL-WiFi:

Использование веб-конфигурации:

Этот модуль уже встроен в сервер HTTP. Таким образом, он может настроить параметры с помощью браузеров на ПК, мобильном телефоне или других умных устройствах, без необходимости каких-либо других инструментов или приложений. В заводских настройках модуль работает в режиме AP, и сигнал «Doit _ WiFi_xxxxxx», где «xxxxxx» является последним 6 номером mac-адреса этого модуля. Затем можно подключить эту точку доступа Wi-Fi с помощью ПК или телефонов и других интеллектуальных устройств (поддерживаемых Android и Ios, Windows) без пароля.

Конфигурация WiFi-режим AP

DT-06 модуль: 1 шт.

Для удобства доставки товар разобранный.
