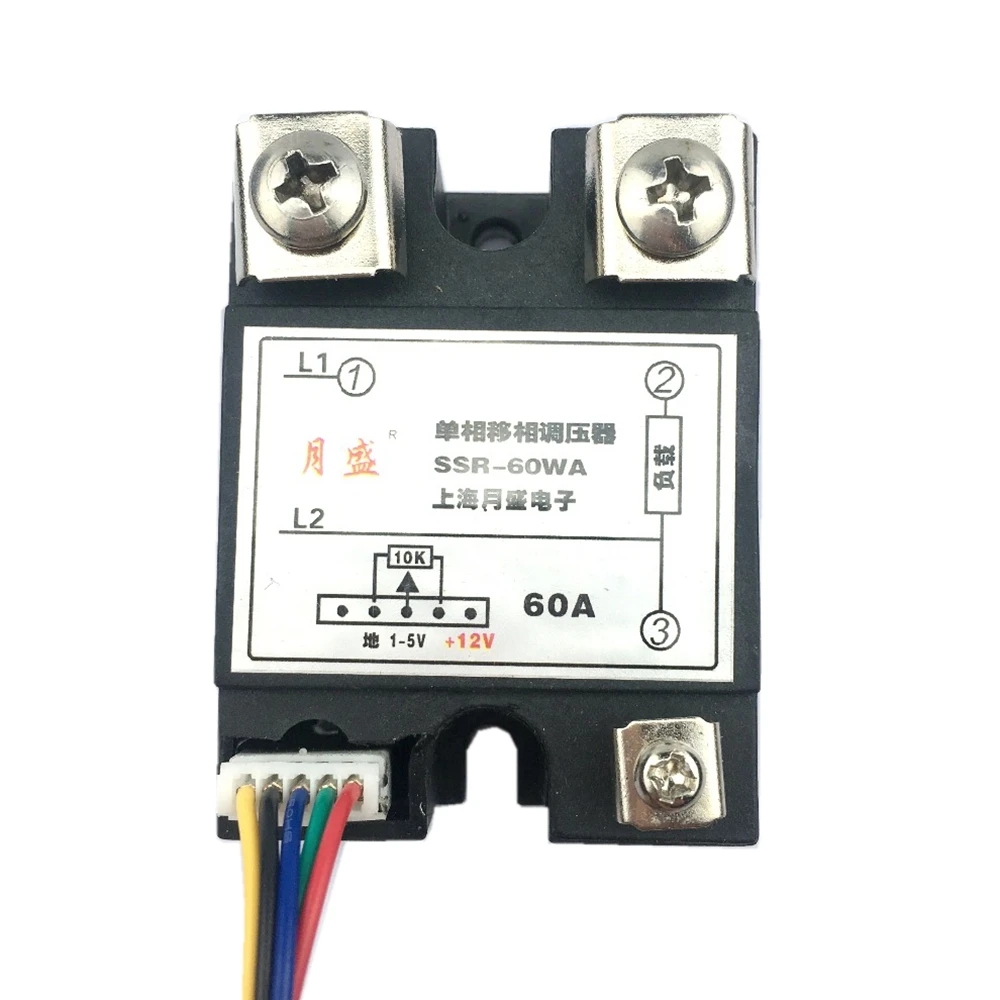

Однофазное твердотельное регулирование напряжения SSR-60WA температуры может быть

Особенности этого продукта 1. Он принимает 1-5 В, 4-20 мА и ручные 10K потенциометры. 2. SCR выход, отключение нулевого тока, сильная переходная грузоподъемность. 3. Используйте подходящий Радиатор при использовании и при необходимости добавьте принудительное воздушное охлаждение. 4. Этот продукт представляет собой многофункциональный Модуль интеграции питания, который инкапсулирует основную цепь тиристора и цепь управления триггером фазового переключения. 5. Огнестойкий инженерный пластиковый корпус, 6. Широкий спектр применения, может использоваться для защиты от сексуальных нагрузок: таких как лампы накаливания, контроль температуры, промышленные печи, печи, двигатели, электрические распределительные устройства, автоматизация и другое оборудование Обзор продукта твердотельного регулятора Твердотельный регулятор напряжения-это новый тип интегрированного фазового переключения напряжения, регулирующего твердотельное реле, независимо разработанное нашей компанией. Полезная модель имеет вход и выход фотоэлектрический изоляции, точности фазового сдвига напряжения регулировочный цепи и основная электроплата интегрированы в одно тело, имеет преимущества небольшого объема, светильник вес, длительный срок службы, большая управляемая мощность, плавная регулировка и высокое изоляционное напряжение. Он может удобно использовать изменение напряжения на входе для реализации автоматического контроля мощности нагрузки на выходе, и потенциометр может быть использован для ручной регулировки выходной мощности. В то же время входное сопротивление высокое, внутренняя Синхронизация может быть непосредственно через цифровой аналоговый преобразователь и компьютер, схема управления цифровой программой и интерфейс инструмента с напряжением 0 ~ 5 В или выходной током 4 ~ 20 мА, что очень удобно для реализации напряжения нагрузки на выходной терминал. Плавная регулировка. Выход TRIAC в основном используется для индуктивных нагрузок. Может быть широко использован в осветительном оборудовании управления освещением, гражданского промышленного контроля температуры нагрева и контроля скорости двигателя. Ниже приведены параметры твердотельного регулятора. Модель

SSR-10WA SSR-15WA SSR-25WA SSR-40WA SSR-60WA SSR-80WA

Транспорт
Введите
Женьшень
Номер Рабочее напряжение Внешний 12VDC источник питания Контрольное напряжение Выходное сопротивление 1-5 в: 10 кОм Контрольный ток 4-20мА Выходное сопротивление: 330Ω Ручное Сопротивление потенциометра Потенциометр 10 кОм Транспорт
Из
Женьшень
Номер Выходное напряжение AC 0-220VAC, AC 0-380VAC (двойная линия) Номинальный рабочий ток 10A.15A.25A.40A.60A.80A. ВПК ≤ 1,5 V Минимальный ток проводимости 50Ма Ток утечки от состояния ≤10Ма Природа
Банка
Женьшень
Номер Диэлектрическая прочность 2500VAC,1 минуты Напряжение изоляции ≥ 2500 В Изоляционная прочность ≥ 100 М Омега Рабочая температура -35 ~ 75 ℃ Частота питания 50/60HZ Состояние рассеивания тепла ≥ 10 А радиатор, ≥ 25 А, плюс вентилятор сильный холод.Выбор радиатора серии YS-D Коэффициент безопасности нагрузки Резистивная нагрузка более 2 раз, Индуктивная нагрузка более 3 раз. Размер формы 52л * 45 Вт * 23,0 ч Вес 110 г

Твердотельный регулятор напряжения Размеры и схема установки проводки: (единица измерения: мм)

Таблица температур:

Выбор твердотельных релейных продуктов: ● При выборе продукта различные поля должны быть оставлены на уровне тока в зависимости от характера нагрузки. (Для Резистивной нагрузки, он может быть выбран в 2-3 раза нагрузочный ток. При индуктивной или емкостной нагрузке ее можно выбрать в 3-5 раз по току нагрузки). ● В зависимости от тока нагрузки и температуры окружающей среды, при высокой температуре окружающей среды или плохих условиях рассеивания тепла. Текущая мощность должна быть увеличена. Для предотвращения короткого замыкания нагрузки во время использования необходимо подключить выключатель быстрого отключения или быстрый предохранитель, соответствующий продукту в цепи нагрузки. ● Для индуктивной нагрузки Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора во время перенапряжения. Дополнительный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В. ● При установке требуется, чтобы теплоотвод и контактная поверхность продукта были плоскими и гладкими и равномерно покрыты слоем тепловой смазки на поверхности. Наконец, винты плоской шайбы и пружинной шайбы симметрично затягиваются и фиксируются. ● Когда твердотельное реле выключено в первый раз, его следует затянуть с остальными винтами, чтобы гарантировать, что базовая пластина твердотельного реле и поверхность теплоотвода могут быть в близком контакте для достижения наилучшего эффекта отвода тепла. ● Номинальный ток различных типов твердотельных реле является номинальным током, когда температура окружающей среды составляет 40 °C, поэтому тепловыделение должно быть достаточным!

Однофазное твердотельное регулирование напряжения SSR-60WA регулирование температуры, может быть подключено к 4-20 мА, 1-5 В

---
