Бесплатная доставка Φ: Φ-МПа портативное оборудование для испытания воздушного

Бесплатная доставка Модель: WS-AH400-C 200 -300 МПа высокого давления с воздушным приводом высокого давления

Гидравлическая система, портативный блок жидкостной системы высокого давления, испытательный стенд давления масла воздуха, руководство

Жидкостная система, портативное ручное управление Жидкостная система блок, портативная Жидкостная система давления

Система жидкого насоса с воздушным приводом включает в себя WS-AH400-C Модель-это полный гидравлический блок, готовый к подключению, который предусмотрен для генерацииSsВыдерживает до 320 МПа. Подходит для питания различных средних, таких как масло, Вода или коррозионные жидкости. Поскольку давление будет генерироваться с помощью пневматического насоса. Электрическое соединение не потребуется. Для работы с этой системой жидкий насос с воздушным приводом должен быть оснащен блоком управления воздухом, комбинированным фильтром и сепаратором воды, клапаном регулирования давления, манометром, а также ручным клапаном сброса. В этой операции насос будет установлен на резервуар из нержавеющей стали в раме из нержавеющей стали компактным и экономичным образом. Манометры высокого давления, датчик давления воздуха, клапан рециркулятора воздуха, Клапан ЗагрузкиЖелаемое рабочее давление может быть достигнуто путем регулировки давления воздуха при вождении. Когда давление воздуха и выходное давление достигают баланса, насос останавливает давление наполнения и выходное давление остается на заданном значении. Этот гидравлический блок может быть использован для всех видов испытаний давления и испытательных инструментов для научно-исследовательских и испытательных учреждений или для других функций, требующих определенного давления.



Конфигурация систем включает в себя: Датчик давления воздуха, датчик давления на выходе (на первой линии панели) Ручной шар (для управления Вкл/Выкл системой), клапан регулятора давления воздуха (для контроля давления воздуха) Загрузочный игольчатый клапан (для сброса высокого давления), он находится на второй линии, а также включает 1 комплект AH300 с воздушным приводом жидкого насоса, 4 литра гидравлического бака внутри шкафа и связанных с ним трубопроводов

Чертеж системы жидкого насоса



Технические параметры

Тип

WS-AH400-C



Привода воздуха высокого давления

3-8bar

Макс. Выходное давление

(При давлении воздушного привода 8 бар)

320Mpa (Манометр на выходе 0-320 МПа)

Поколение давления

Привода воздуха насос для перекачки жидкостейМодель: AH400

Перепад давления

400:1



Расход воздуха

0,6-1,2 m3/мин

Рабочая среда

Масло, вода, некоррозионные жидкости

Звено

Сжатого воздуха

Емкость бака масла/воды

4LМогут быть оплачены через систему

Размеры (Ш x Г x В)

500x450x450mm

AH400 модель, максимальная скорость заполнения составляет около:0,17-0,2Литр/в минуту, когда давление увеличивается, скорость потока снижается

Спецификация насоса AH300 как ниже для справки, это также для жидкостной системы

Схема ручного управления системой воздушного жидкого насоса

Рабочее давление 7 бар насос с воздушным приводомМодель

Максимальная выходная мощностьДавление (бар)

 Максимальное выходное давление жидкости 1 МПа = 10 бар = 10 кг/см20204070100150200300400450500550600700900120017002350Максимальный расход жидкости л/минAH1613224,8418,514,711,29,050AH2016016,213,912,810,098,63 0 AH2823212,811,99,48,97,16,40AH40531,210,79,378,036,535,224,984,120AH644985,515,174,743,533,34

2,82

2,512,101,29AH806404,443,953,263,232,822,622,322,131,631,431,231,040AH1008303,933,473,012,732,652,512,372,011,751,621,511,371,250AH13010792,482,442,412,362,312,182,041,901,71,61,531,451,311,120AH17014111,821,81,781,761,731,711,661,611,501,461,351,200,970,850,79 0AH24019921,571,551,541,511,481,451,431,421,381,371,140,920,810,760,570,340AH30024901,231,121,050,980,850,760,640,610,580,550,520,480,450,410,370,220,18 0AH40032000,980,850,630,620,520,410,30,290,280,270,260,250,240,230,210,180,1



Приложений

Гидростатические испытания и испытания давления для клапанов, труб и трубок, давления, реле давления, резервуаров, шлангов, труб и трубопроводов, манометров, цилиндров и т. Д. Гидростатические и динамические испытания для авиационного компонента

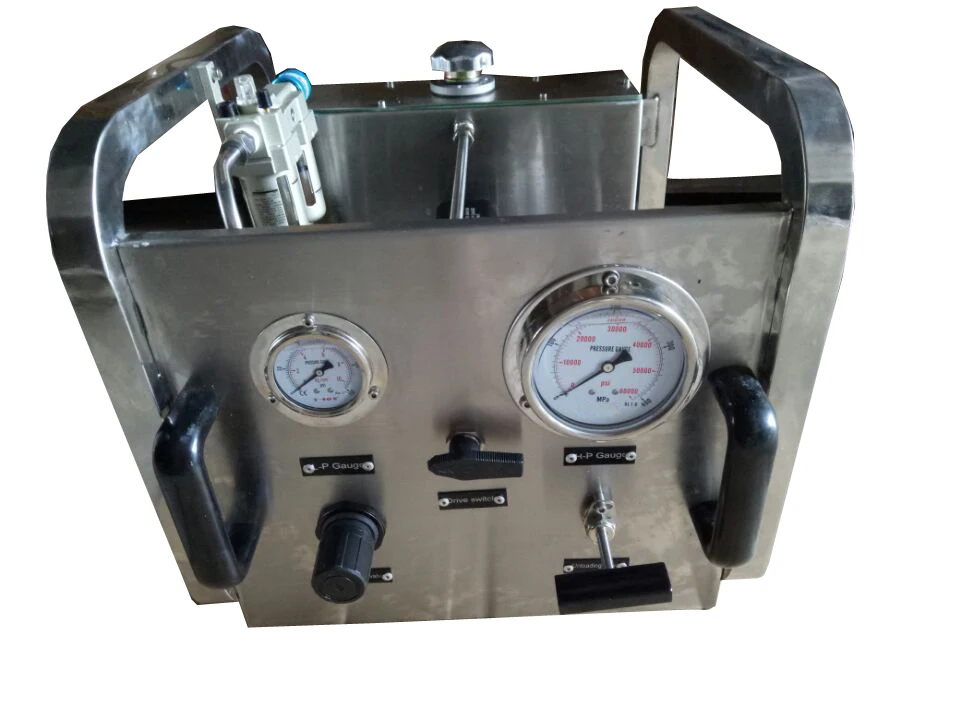

Реальные фотографии системы жидкого насоса
