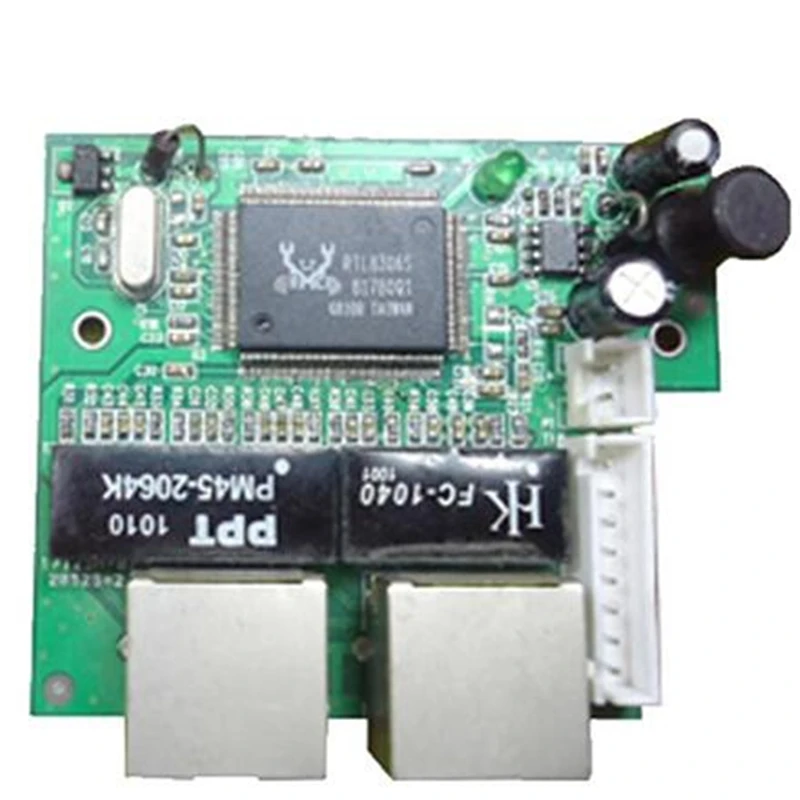

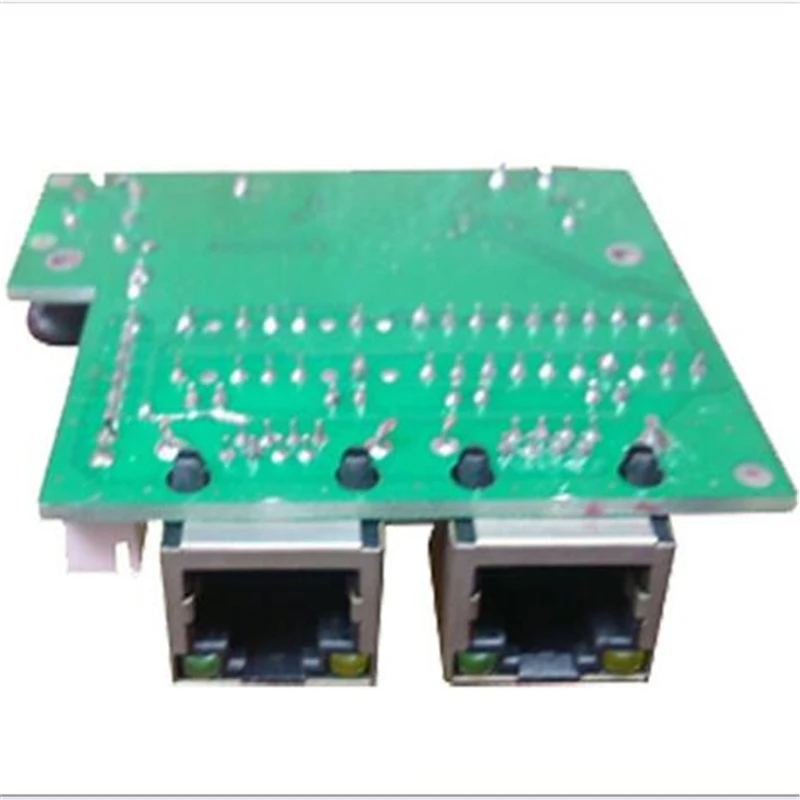

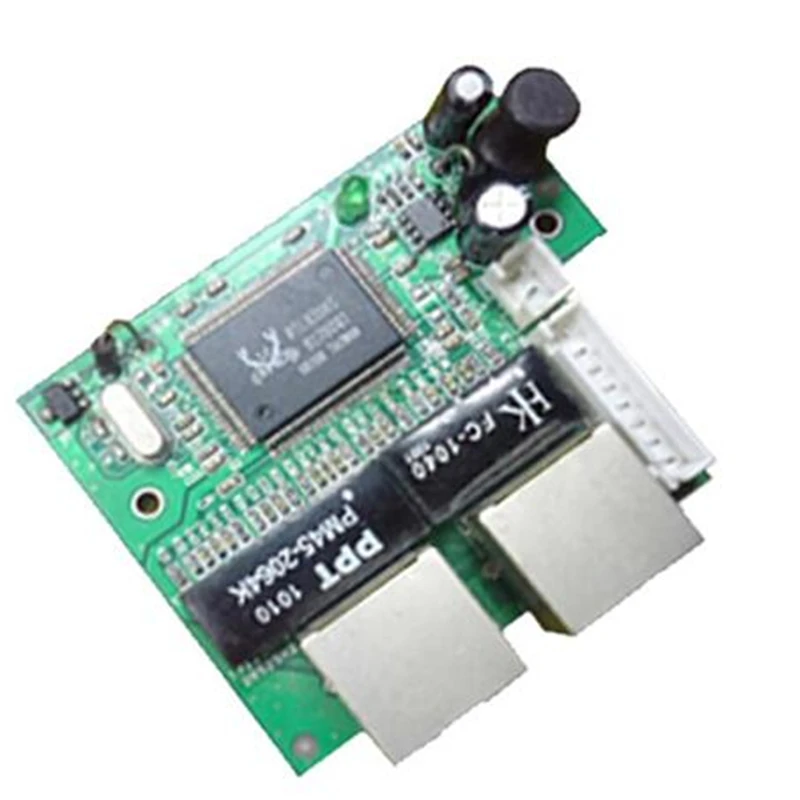

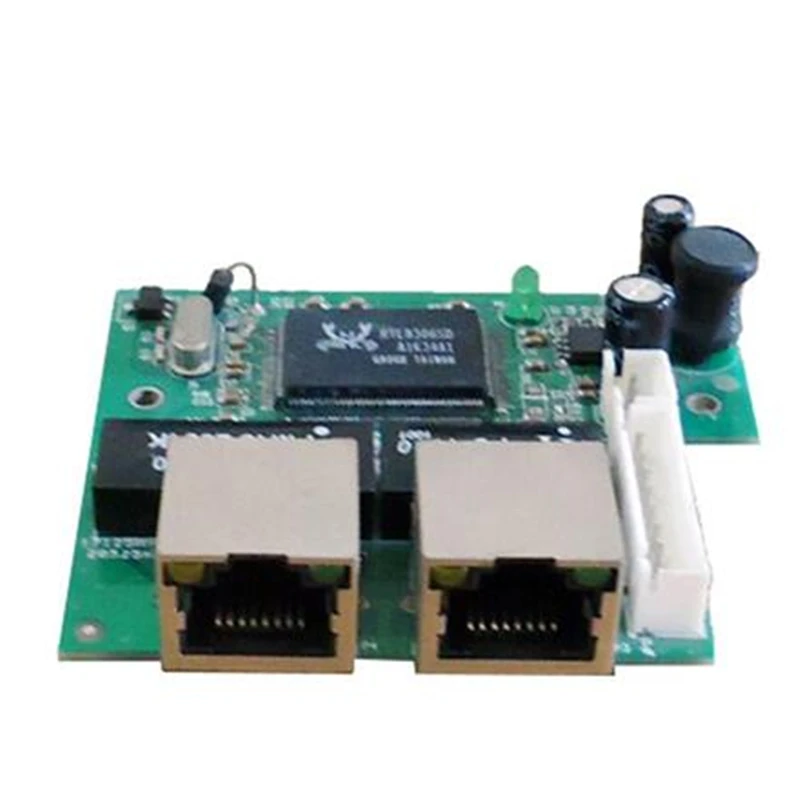

Мини 2 Порты и разъёмы Ethernet сетевой коммутатор

1 2 rj45 + 1 * 8-контактный головка порт

На возраст от 2 до 10/100 Мбит/с

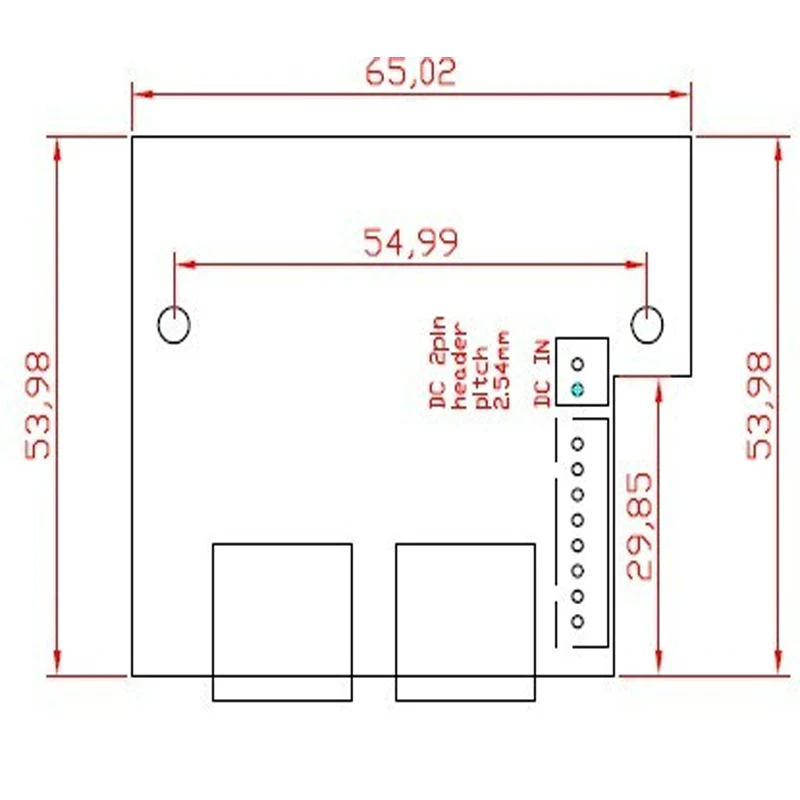

3 PCBA Размер: 65x54x15mm

Штепсельные Вилки 4 n play

5 Входное напряжение постоянного тока 5-7,5 v

ES2105DR-H2 представляет собой высокопроизводительное устройство работающее от прикуривателя с 2 портами 10/100 Мбит/с Ethernet-коммутатор. Это обеспечивает простое подключение к сети для вашей рабочей группы или сервера, просто подключи и играй, гибкая Неблокирующая архитектура, пользователь может быть освобождены от ограничений пропускной способности и сетях.

2 порта 10/100 Мбит/с Ethernet-коммутатор pcba, каждый порт для поддержки функции автоматического согласования. Для широкополосного доступа Локальная вычислительная сеть коммуникации, он обеспечивает экономичную, практичный, экономичный 10/100 Мбит/с, И он подключается к каждому конечного пользователя в локальной сети для того, чтобы обеспечить стабильную работу и с высоким уровнем всей передачи данных, каждый порт поддерживает магазин-и-forward режим, он может эффективно изолировать трансляции бури, Уменьшая ошибку пакета и неправильный пакет, для того, чтобы избежать перегрузка сети и конфликта.

Модуль коммутатора обеспечивает полудуплексный контроль потока и дуплексный режим на всех портах, он может улучшить сервер полосы пропускания и совместимость протокола сети. Кроме того, светодиодный индикатор для диагностики рабочее состояние каждого порта и всей системы, этот переключатель энергосбережения и защиту окружающей среды.

Переключатель доска специально для расширения данных, протяженности кабелей, преобразования данных в обмен Ethernet, мини, изысканный внешний дизайн, чтобы доказать это другим иностранным покупателям очень любимые

Совместим со стандартами IEEE 802,3 и IEEE 802.3u стандартов

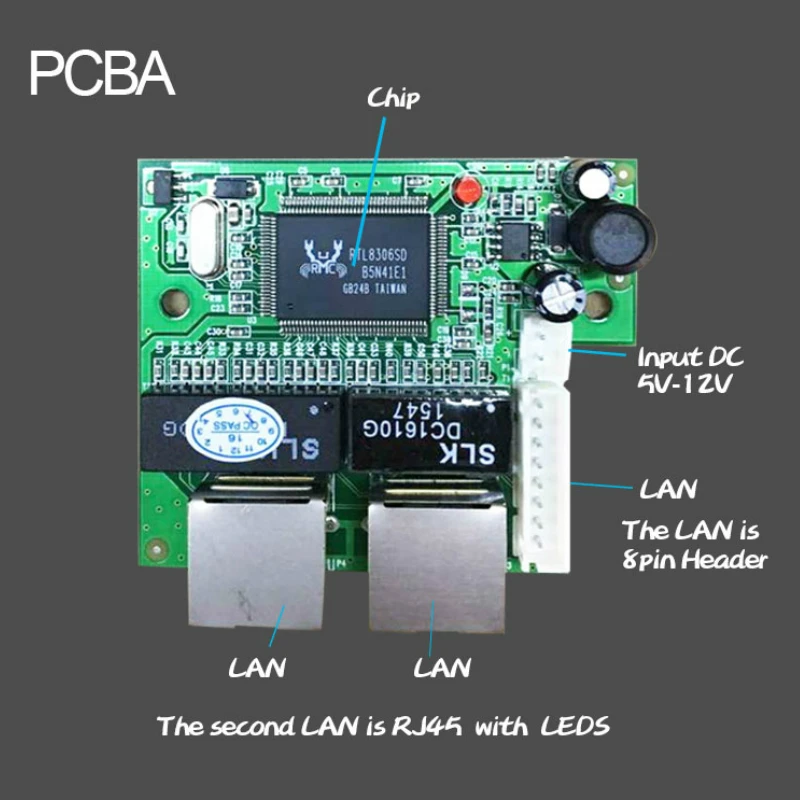

Выход интерфейс для 2 имеют желтый и зеленый огни RJ45 и 8pin порт заголовка

Для детей возрастом от 3 до 10/100 Мбит/с Автоматическое согласование портов Поддержка Auto-MDI/MDIX

Поддержка IEEE 802.3x контроль потока для дуплексный режим и для полудуплексного режима на всех портов

Неблокирующая архитектура коммутации, что вперед и фильтровать пакеты на скорость передачи данных по кабелю для максимальной пропускной способности

Поддержка MAC-адрес автоматического обучения и автоматического против старения

Светодиодный индикаторы для мониторинга мощности перейдите по ссылке, чтобы/Защита от влаги

Мини кабелей размер дизайн, при создании PCBA Размер: 65x54x15mm

Внешнего источника Вход питания постоянного тока в диапазоне 5-7,5 V

(Разработанно специально для заказчика)/поо (производство оригинального, высокоэффективный, кабельной коробки Ethernet коммутатор

8 штыревой разъёмОпределение: 1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

DC Мощность ВходРазрешение:1 Цифровой идентификатор + 2 (dc-ac)

Выход сигнала 8pin заголовокVSRJ45 pin-код

8pinЗаголовок VS RJ45 pin-код

1 RX + VS-1 шт. + трансмиттер

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX-против 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

На следующей схеме изображены и таблице показано Стандартный RJ-45 штепсельная розетка/разъем и их распайка.

RJ-45 контактный разъем назначения

Контактные данные

Media прямая Интерфейс сигнала

1

+ Трансмиттер (получать)

2

Rx - (получать)

3

Tx + (передача)

4

Не б/у

5

Не б/у

6

Tx - (передача)

7

Не б/у

8

Не б/у
