YB5140DM-Z ЖК-цифровой вольтметр переменного тока Амперметр переменного тока 60-300 в 130-500 В Частотный счетчик энергии переменного тока 20A 100A 200A 500A 1000A

Внимание:

1.Измеритель может использоваться только для измерения цепи синусоидальной волны 45/65 Гц, он будет поврежден при использовании для измерения квадратной волны, выхода инвертора и коррекции синусоидальной волны.

2. При выборе диапазона, чем больше диапазон, тем больше отклонение. Предполагается, что радиус действия составляет 1,5 или 2 раза больше, чем вФактические измерения значения.

1. Тест: напряжение переменного тока, ток, активная мощность, частота, коэффициент мощности, энергия (6 в 1).

2. Метод очистки энергии: нажмите клавишу или автоматически.

3. Тип дисплея: ЖК-дисплей с синей подсветкой; «Режим 7-Display» выбирается.

4. Синий задний светильник регулируется: высокий светильник/низкий светильник/не-светильник.

5. Встроенный ключ, напряжение и ток могут быть откалиброваны; Другие варианты могут быть установлены и переключены.

6. Точность отображения: три цифры/четыре цифры.

7. Функция отключения памяти.

8. Десятичная точка автоматически смещается.

9. Для напряжения, тока, мощности, верхней-нижней предельной сигнализации и сверхурочной сигнализации.

10. Звуковой сигнал и будильник для фотосъемки.

Инструкции по подключению:

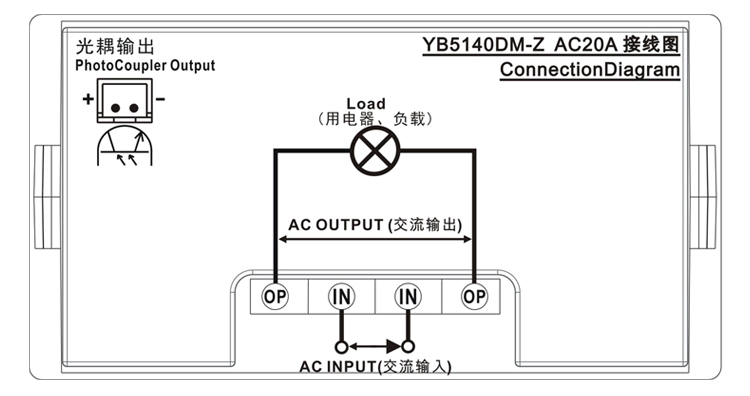

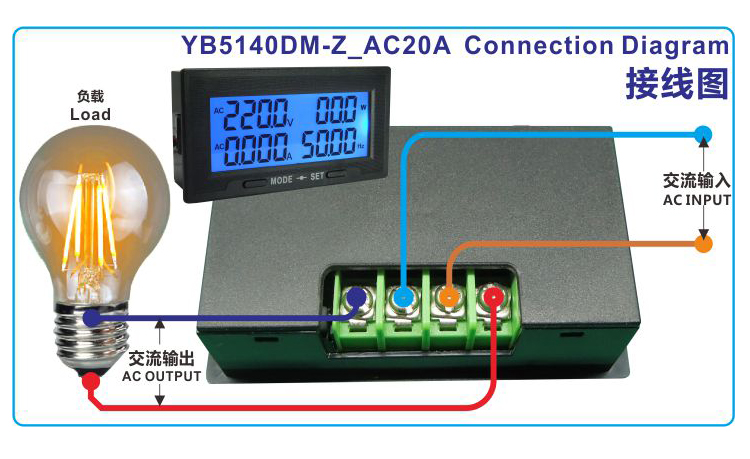

1. AC20A-четыре зеленых теминала: два из середины являются входными теминалами, левый и правый-выходными теминалами. Не связывайтесь неправильно. Или он будет сожжен.

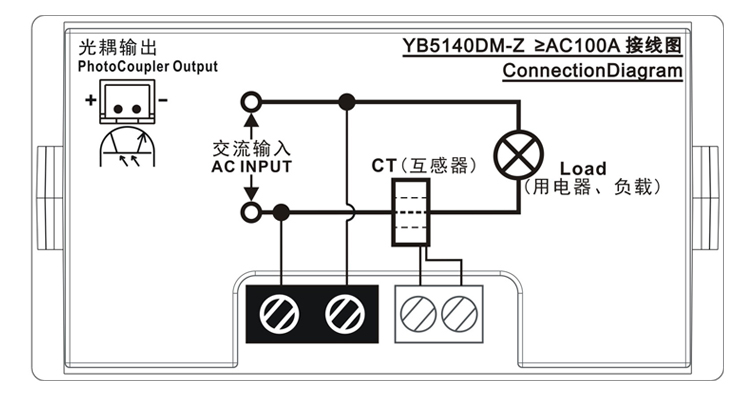

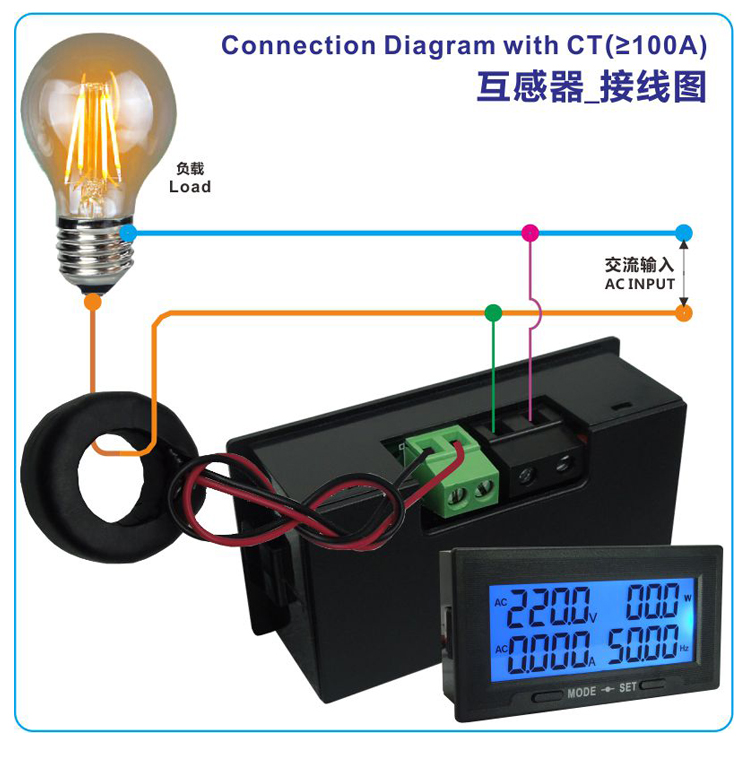

2. ≥AC100A -- два вида теминалов: черные теминалы являются входными теминалами переменного напряжения, зеленые теминалы для трансформатора тока.Не связывайтесь неправильно. Или он будет сожжен.

1.Пресс ключ Управление:

Клавиши переключения режима:

В обычном режиме отображения, каждый раз, когда вы нажимаете его, Переключайте Режим отображения:

В обычном режиме отображения, удерживайте его, введите режим настройки;

N в режиме настройки, каждый раз, когда вы нажимаете его, переключайтесь на следующее меню;

В режиме настройки удерживайте нажатие, введите соответствующее подменю;

В режиме настройки подменю, каждый раз, когда вы нажимаете его, курсор перемещает один вправо;

В режиме настройки подменю удерживайте нажатие, сохраните подтверждение и вернитесь в последнее меню.

В комплекте:

В обычном режиме отображения, каждый раз, когда вы нажимаете его, переключаете задний светильник, яркость: высокий светильник, низкий светильник, без светильник.

В обычном режиме отображения, нажмите и удерживайте его, начните или приостановите обратный отсчет. (для детальной работы, пожалуйста, посмотрите следующую будильник таймаута)

В режиме настройки нажмите и удерживайте кнопку, вернитесь в обычный режим.

В режиме настройки подменю, каждый раз, когда вы нажимаете его, Переключайте соответствующее значение от 0- loop.

Длинное нажатие, отмена и возврат на последний уровень.

Режим + набор клавиш:

Долгое Время в режиме настройки подменю, в то время как Настройка напряжения и тока калибровки и верхний нижний предел тревоги значений, нажмите режим + набор клавиш, Десятичная точка может быть перемещена автоматически.

2.Описание меню и соответствующая модель:

3.Дисплей режим регулировки:

N ЖК-дисплей области 1, области 2, области 3 является фиксированным дисплеем, область 4 может быть переключена клавишей MODE.

В обычном режиме отображения, каждый раз, когда вы нажимаете клавишу mode, переключаете различные виды режимов (всего 7 видов):

Только частота дисплея (Гц)-только коэффициент мощности дисплея (ПФ)-только энергия дисплея (кВт · ч)-дисплей цикла (ПФ) или (Гц)-дисплей цикла (ПФ) или (кВтч) -- дисплей цикла (Гц) или (кВтч) -- дисплей цикла (Гц), (ПФ) или (кВтч)

4.Сверхурочно сигнализации C-OT:

Значение по умолчанию-00:00, закройте функцию будильника сверхурочной работы;

Доступное Значение набора -- 00,00 ~ 995959 (99 часов 59 минут 59 секунд)

Проверьте оставшееся время: Нажмите режим, установите клавишу одновременно, Отобразите оставшееся время 6S, а затем Вернитесь в обычный режим.

Перезагрузка: после истечения времени ожидания, когда вам нужно повторно выводить, нажмите и удерживайте Режим, установите клавишу одновременно, «Bi» перезагрузит таймер.

N пауза или старт: в нормальном режиме, нажмите кнопку SET

(Проверка, перезагрузка, пауза, запуск: недопустимо, когда время установлено на 00,00)

Ø Длительное нажатие клавиши SET, «Bi» для паузы, отображение 6 секунд оставшегося времени, а затем возврат в обычный режим;

Ø и снова нажмите кнопку SET, «Bi» для запуска, затем Отобразите оставшееся время 6S, а затем Вернитесь в обычный режим. «H» медленно мигает.

Ø нажмите любую клавишу выше, чтобы вернуться в обычный режим.

Ø При сверхурочной сигнализации, сразу же сигнал тревоги:

Ü Buzzer “Bi”, уровень выхода, дисплей C_OT и мигание.

В это время нажмите любую клавишу, чтобы отменить функцию будильника.

NПримечание: сверхурочная сигнализация и высокий и низкий сигнал тревоги выше могут быть выбраны только один за другим, не может быть установлен одновременно. Err будет отображаться при установке.
