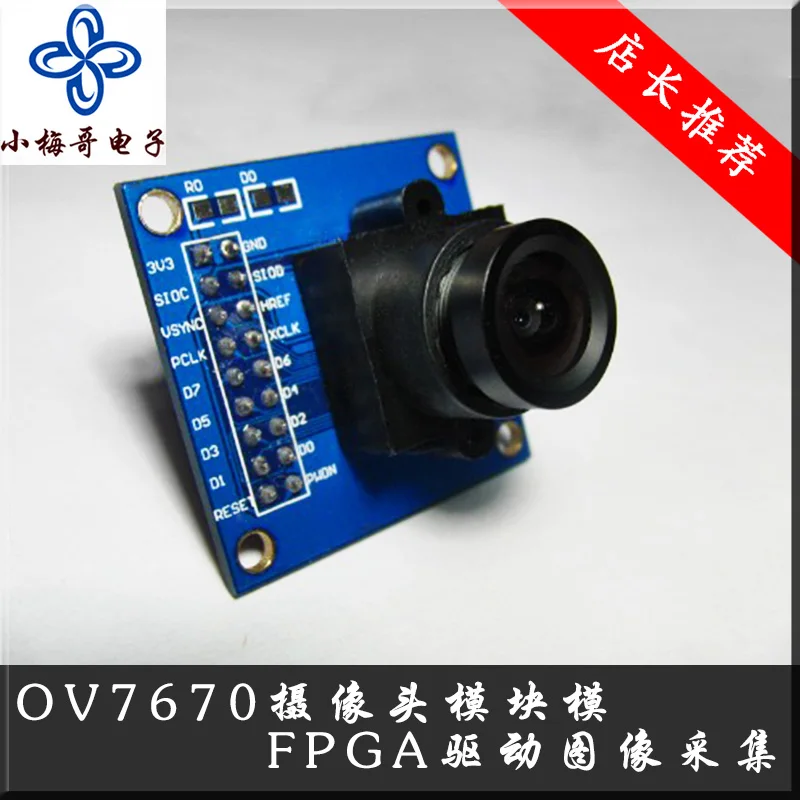

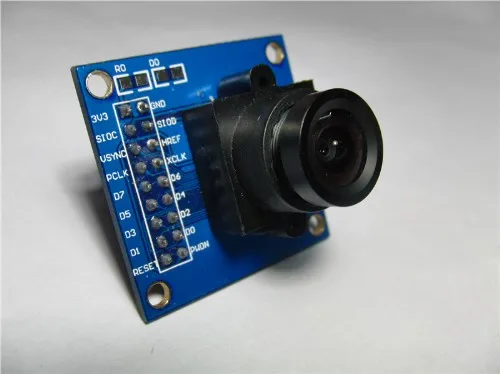

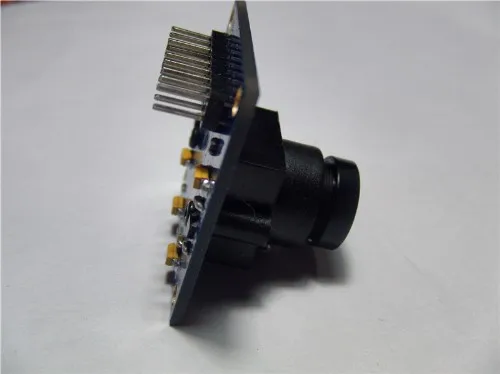

OV7670 Модуль камеры FPGA Drive сбора изображений CMOS электронный интегрированный модуль

OV7670 Модуль камеры FPGA Drive сбора изображений CMOS электронный интегрированный модуль

Этот модуль идеально совместим с основной платформой развития route FPGA.

3V3 -----Вход источника питания напряжения (Рекомендуемая температура: 3,3, 5V, но не рекомендуется погружать).

GDN -----Расположение соединения

SIO_C---SCCBЧасы управления интерфейсом (Примечание: для некоторых низкоуровневых MCU требуется подтягивающее управление, и я2CАналогично интерфейсу)

SIO_D---SCCBСерийный ввод данных (выход) конец интерфейса (Примечание: некоторые низкоуровневые MCU должны тянуть контроль, и я2CАналогично интерфейсу)

VSYNC ---Сигнал синхронизации кадров (выходной сигнал)

HREF ----Линейный синхронный сигнал (выходной сигнал)

PCLK ----Часы Pixel (выходной сигнал)

D0-D7 ---Порт передачи данных (выходной сигнал)

RESTE ---Порт сброса (нормальное использование pull high)

PWDN ----Режим выбора мощности (нормальное использование низкое)

OV7670Датчик изображения имеет небольшой размер и низкое рабочее напряжение, обеспечивая все функции монолитной камеры VGA и процессора изображений. Через управление шиной SCCB, он может выводить все виды разрешений, такие как весь каркас, выборка sub и окно, влияя на 8 бит данных. Изображение VGA продукта составляет до 30 кадров в секунду. Пользователи могут полностью контролировать качество изображения, формат данных и режим передачи. Все функции обработки изображений, включая гамма-кривую, баланс белого, насыщенность и цветность, могут быть запрограммированы через интерфейс SCCB.

Высокая чувствительность подходит для применения с низким освещением
Низкое напряжение подходит для встроенных приложений
Стандартный SCCB интерфейс, совместимый с I2C интерфейсом
* RawRGB, RGB (GRB4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2) Формат вывода.
Поддержка VGA, CIF и различных размеров от CIF до 40x30
Метод выборки VarioPixel
Функции автоматического контроля влияния включают автоматический контроль экспозиции, автоматический контроль усиления, автоматический баланс белого, автоматическое устранение полос на светильник и автоматическую калибровку уровня черного. Контроль качества изображения включает в себя насыщенность цвета, цветовую фазу, Gama, резкость ANTI_BLOOM
ISP имеет функцию устранения шума и компенсации плохих точек
Поддержка масштабирования изображения
Компенсация потери объектива
Автоматическое обнаружение 50/60Hz
Автоматическая регулировка насыщенности (УФ-регулировка)
Улучшенная автоматическая регулировка кромки
Автоматическое регулирование шумоподавления
Ключевые параметры:
(1) фотоэлемент массив 640X480; (2) ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO ядерного источника питания 1,8 V); (3) мощность работы 60мв/15fpsVGAYUV; (4) Спящий <20μ A; (5) Температурный режим-30ЦельсияДо 70По Цельсию; (6)Стабильная работа 0ЦельсияДо 50По Цельсию; (7)Формат вывода (8 бит)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 исходные rgb-данные
Светильник (8) обучающий Размер 1/6 " (9) поле зрения 25 ° (10) Максимальная девственность 30 кадров в секунду VGA
Чувствительность 1,3 в/(люкс-сек); (11) Отношение сигнал-шум 46 дБ; (12) динамический диапазон 52 дБ
(13) Режим просмотра строк по строке; (14) Воздействие электрона 1-510 линий; (15) площадь пикселей 3,6 & mu; MX 3,6 & mu; m; (16) темный ток 12 мВ/с при 60По Цельсию;
