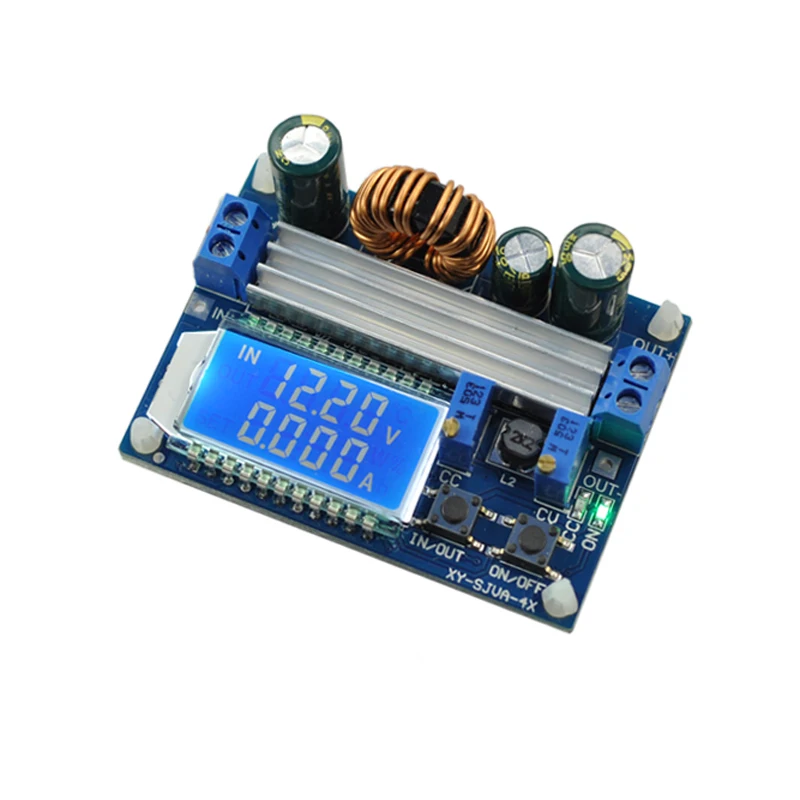

DC Автоматический повышающий/понижающий преобразователь CC CV модуль питания 0 5 30 в

Модуль buck-boost 4A (версия для жидкокристаллического дисплея постоянного напряжения постоянного тока)   1. Основные характеристики ребенка:1,1. ЖК-дисплей может отображать Входное и выходное напряжение, выходную мощность выходного тока;1,2. Защита от обратного хода, обратное соединение не будет гореть;1,3. Он может быть увеличен, может быть понижен, выходное напряжение может быть свободно отрегулировано от 0,5-30 в, и текущий предел 0-4 а может быть отрегулирован свободно;1,4. Выходной конец-это защита от обратного потока, и нет необходимости добавлять диод анти-обратного потока при зарядке аккумулятора;1,5. Нажмите кнопку, чтобы контролировать режим включения/выключения, и вы можете установить режим включения или выключения по умолчанию;1,6. Используя чип buck-boost в качестве главного контроллера, внешняя трубка 60 V 75A MOS в качестве переключателя, двойная 60 V 5A SS56 Schottky для выпрямления, 60 V Выдерживает напряжение, лучше, чем на рынке XL6009/LM2577 незрелое решение (многие устройства выдерживают Напряжение недостаточно, Трубка MOS и диод Шоттки выдерживают напряжение должно быть больше входного и входного значений напряжения);1,7. Выходная пульсация небольшая и есть фильтрация LC;1,8. Содержит радиатор, и модуль поддерживает изоляционную колонку. 2. Параметры продукта:Входное напряжение: 5,5-30 в (когда входное напряжение составляет 5 В, понижающее напряжение также может быть реализовано, но измерение напряжения и тока не является точным; ниже 4,7 в, защита от пониженного напряжения)Выходное напряжение: 0,5-30 вВыходной ток: может работать стабильно на 3 А в течение длительного времени и может достигать 4 а при усиленном рассеивании теплаВыходная мощность: Естественное тепловыделение 35 Вт, улучшенное тепловыделение 50 ВтРазрешение дисплея напряжения: 0,05 ВТекущее Разрешение дисплея: 0.005AЭффективность преобразования: около 88%Мягкий старт: Да (большая мощность с модулем нагрузки может потеряться при запуске)Защита обратного подключения на входе: ДаВыход Конец анти-обратного потока: ДаЗащита от короткого замыкания: ДаРабочая частота: 180 кГцРазмер: длина * ширина * высота 66*48*21 ммМонтажное отверстие: диаметр 4 ммВес: 46 г 3. Описание функции:3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две кнопки: кнопка «вход/выход» переключает отображение входного напряжения и выходного напряжения, длительное нажатие может переключать выходной ток; включение/выключение кнопки управления Выход включен или выключен, длительное нажатие может установить выходной статус по умолчанию для следующего включения или выключения питания.3,2. CC устанавливает потенциометр для тока. Вращается по часовой стрелке для увеличения установленного тока. Когда ток нагрузки достигает установленного тока, он входит в состояние постоянного тока. Индикатор постоянного тока CC (красный) загорается; правый CV-это настройка напряжения. Потенциометр вращается по часовой стрелке для увеличения выходного напряжения. Индикатор ON-это индикатор состояния выхода, который загорается при напряжении на выходе, в противном случае он выключен.         4 инструкции:4,1. Используйте как обычный модуль buck-boost с защитой от перегрузки по току(1) Отрегулируйте устройство постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения.(2) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток может быть только 2А при использовании модуля, и красный индикатор постоянного напряжения будет гореть, когда ток достигнет 2А, в противном случае индикатор будет выключен)Примечание: При использовании в этом состоянии на выходе присутствует резистор для отбора проб тока, после подключения нагрузки произойдет падение напряжения 0 ~ 0,2 В, И в то же время входной провод и выходной провод будут иметь определенное падение напряжения линии, когда ток большой. Это нормально!4,2. Используйте в качестве зарядного устройстваМодули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, слишком велика, ток зарядки слишком велик, что приводит к повреждению аккумулятора. Поэтому аккумулятор должен использоваться в начале. Поток зарядки, автоматически переключается обратно на постоянное напряжение зарядки при зарядке в определенной степени.(1) определите напряжение поплавка и зарядный ток аккумулятора, который вам нужен; (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, и максимальный ток заряда 1С, который составляет 2200ма)(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения; (При зарядке литиевой батареи 3,7 В Отрегулируйте выходное напряжение до 4,2 В)(3) Используйте мультиметр 10A текущий файл для измерения выходного тока короткого замыкания (непосредственно Подключите два тестовых провода к выходному терминалу), и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;(4) подключите аккумулятор и зарядите его.(Шаги 1, 2 и 3: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее без нагрузки)4,3. Используйте в качестве мощного светодиодного модуля постоянного тока(1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует положение устройства постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;(3) Измерьте выходной ток короткого замыкания с помощью мультиметра 10A файл тока, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода;(4) Подключите светодиод и протестируйте машину.(Шаги 1, 2 и 3: вход подключен к источнику питания, и выход не подключен к светодиодному свету.)Примечание: При использовании этого модуля более 3 А, 35 Вт, пожалуйста, усиливайте тепло! 5. Примечание:5,1. Вход модуля IN-disable и output-short, в противном случае функция постоянного тока будет недействительной.5,2. Пожалуйста, убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!5,3. Если модуль хочет полную выходную нагрузку, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а амперметр напряжения выходит из строя. Значение тока модуля до 4А, при условии максимальной выходной мощности, такой как выход 17В, ток должен быть не более 2А.5,4. Модуль с защитой от короткого замыкания на выходе, модуль автоматически закрывает выход после защиты от короткого замыкания и может быть восстановлен, когда модуль включен снова. Если ваш источник питания не имеет защиты от выходного тока, рекомендуется подключить предохранители серии с передней частью модуля для повышения коэффициента безопасности.5,5. Модуль имеет функцию защиты от низкого напряжения. По умолчанию около 4,7 в. После превышения этого значения, выход будет автоматически отключен и модуль может быть восстановлен после включения питания (обратите внимание, что напряжение в порту модуля больше, когда входной ток больше. Не игнорируйте частичное давление на входной свинец).6. Заявление об обслуживании6,1 все товары гарантируются в течение одного года, семи дней без причины для возврата; в течение 30 дней с момента возникновения проблем с качеством продукции (за исключением повреждений, вызванных неправильным повреждением или неправильным использованием), мы возвращаем и оплачиваем доставку; в течение более 30 дней покупатель несет ответственность за обратную доставку, мы осуществляем бесплатный ремонт, Ущерб, вызванный заказчиком, оплачивается за ремонт.6,2. Если ответственность не ясна, мы сделаем компенсацию после выяснения проблемы. Модуль перегружен, короткое замыкание и т. Д., а бомбардировщик, чип сгорел и т. Д., вызванный неправильным использованием, не компенсируется.6,3. Электронные модульные продукты, вам нужно иметь определенную электронную основу, внимательно прочитайте описание продукта перед использованием; продукты не предназначены для медицинских, спасательных, жизнедеятельных и т. Д., не может использоваться в опасных местах, таких как угольные шахты и т. д. ни одна из продуктов не гарантируется; Прибыль продуктов низкая, и возможности пользователя в использовании и использовании очень разные. Если продукты этого магазина совместимы с вашим собственным ценным оборудованием или цифровыми продуктами, Мы не гарантируем никаких повреждений, у нас есть только возможность оплатить Модуль и перевозку.
