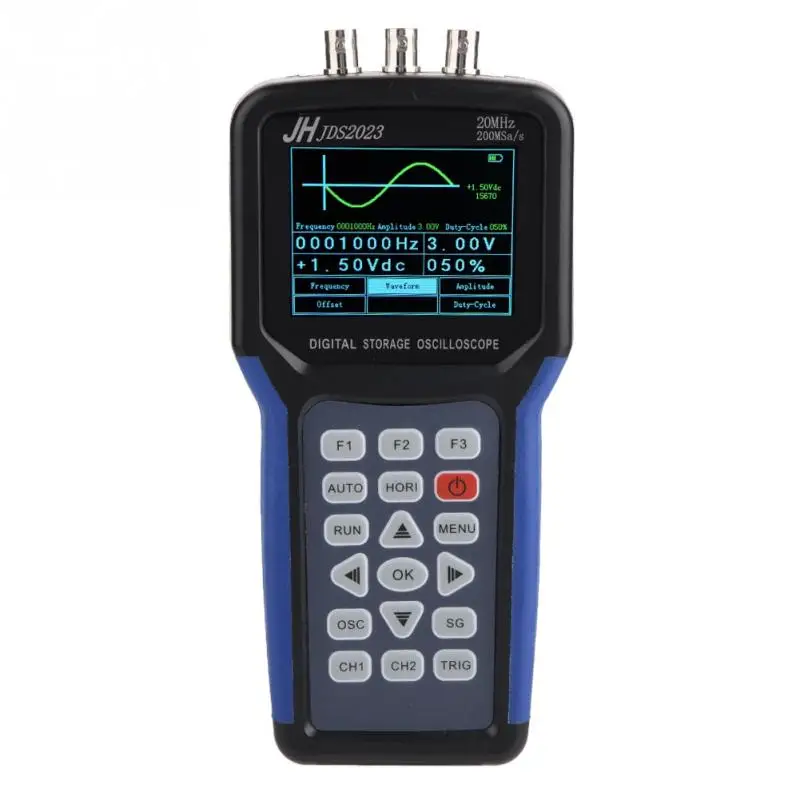

Jinhan JDS2023 цифровой Ручной осциллограф 1 канал 20 МГц 200MSa/s осциллограф с генератором сигналов AC/DC вход

JDS2023

Вход

Входное соединение AC,DC

Канал 2 (1 аналоговый канал, 1 цифровой канал)

Дисплей режим Y-T

Входное сопротивление 1MΩ 25pF

Максимальное входное напряжение 40 В (зонд X1);400 В (зонд X1);2000 в (зонд X100)

Затухание зонда 1X,10X

Настройка затухания 1X,10X,100X

Система обнаружения сигнала

Метод выборки в режиме реального времени, выборочный отбор

Глубина хранения 2K

Выборка в режиме сбора, пиковое Обнаружение

Вертикальной системы

Вертикальная чувствительность 10 мВ-5 в (зонд 1X) 100 мВ-50 в (зонд 10х) (1,2 5,5 ступеней)

Вертикальная Точность +/-3%

Разрешение по вертикали 8bit

Пропускной способностью 20 МГц

Горизонтальные системы

Частота дискретизации в реальном времени 200 MSa/s

Горизонтальный диапазон сканирования 10nS/div-5S/div

Система запуска

Автоматический режим запуска, нормальный и одиночный

Триггер Типа Подъемной кромки, падающий край

Поддержка автоматического обнаружения (50 Гц-40 МГц)

Измерительная система

Измерение курсора поддерживает время и напряжение

Метод измерения вручную

Измерение пикового и пикового значения и частоты

Оборудование

Экран 3,2 дюймов, 16 бит true color,TFT,320*240

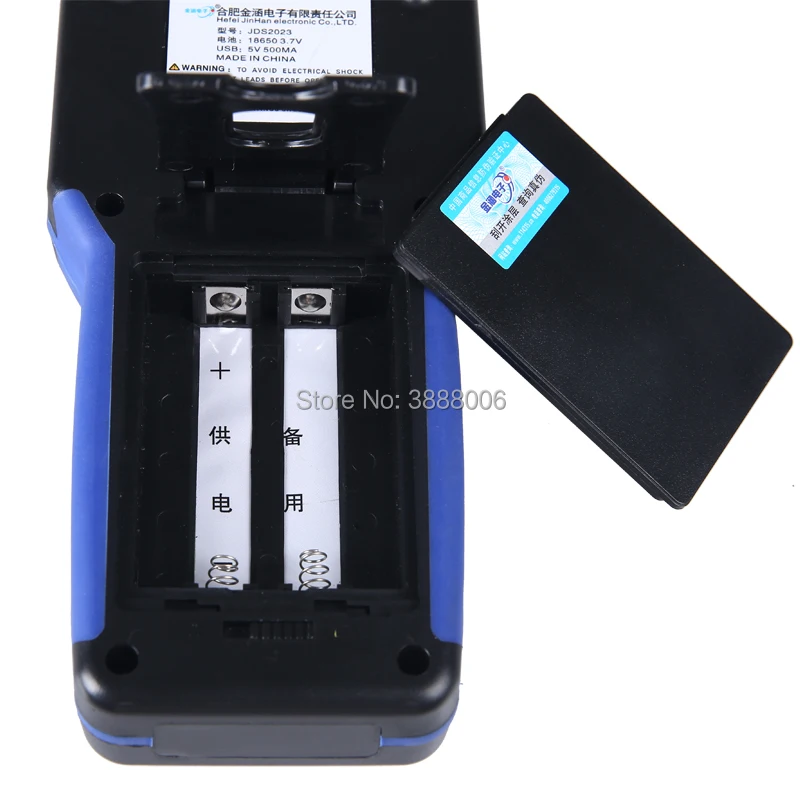

Аккумулятор 2000 + мА литиевая батарея (поддержка 5 часов непрерывной работы)

Размер 202*100*35 (мм)

Цифровой канал 200 MSa/s

Генератор сигналов

Синусоидальная волна частоты (1 Гц-5 МГц); Другая (1 Гц-1 МГц)

Коэффициент пошлины 0% - 100%

Диапазон 100 мВ-4V

Офсетная +(0V -2V)

Примечание: аккумулятор не входит в комплект из-за ограниченности доставки.Если вы хотите, сначала напишите мне, когда вы делаете заказ, а затем мы проверим, можно ли отправить или нет, спасибо.

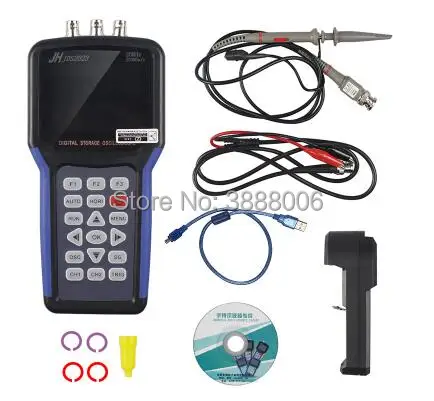

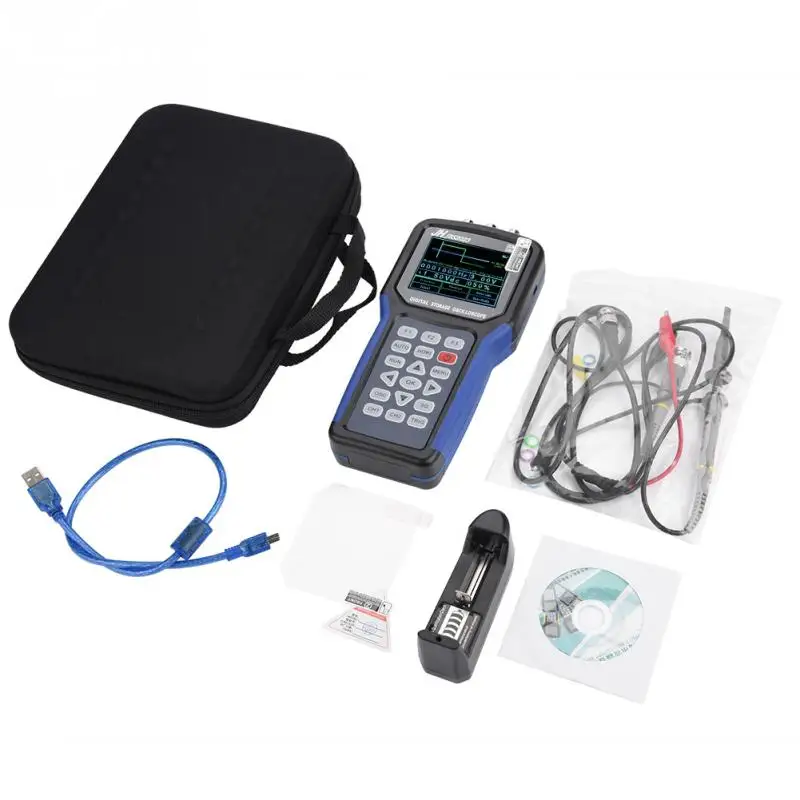

Прикрепите несколько фотографий к ссылке
