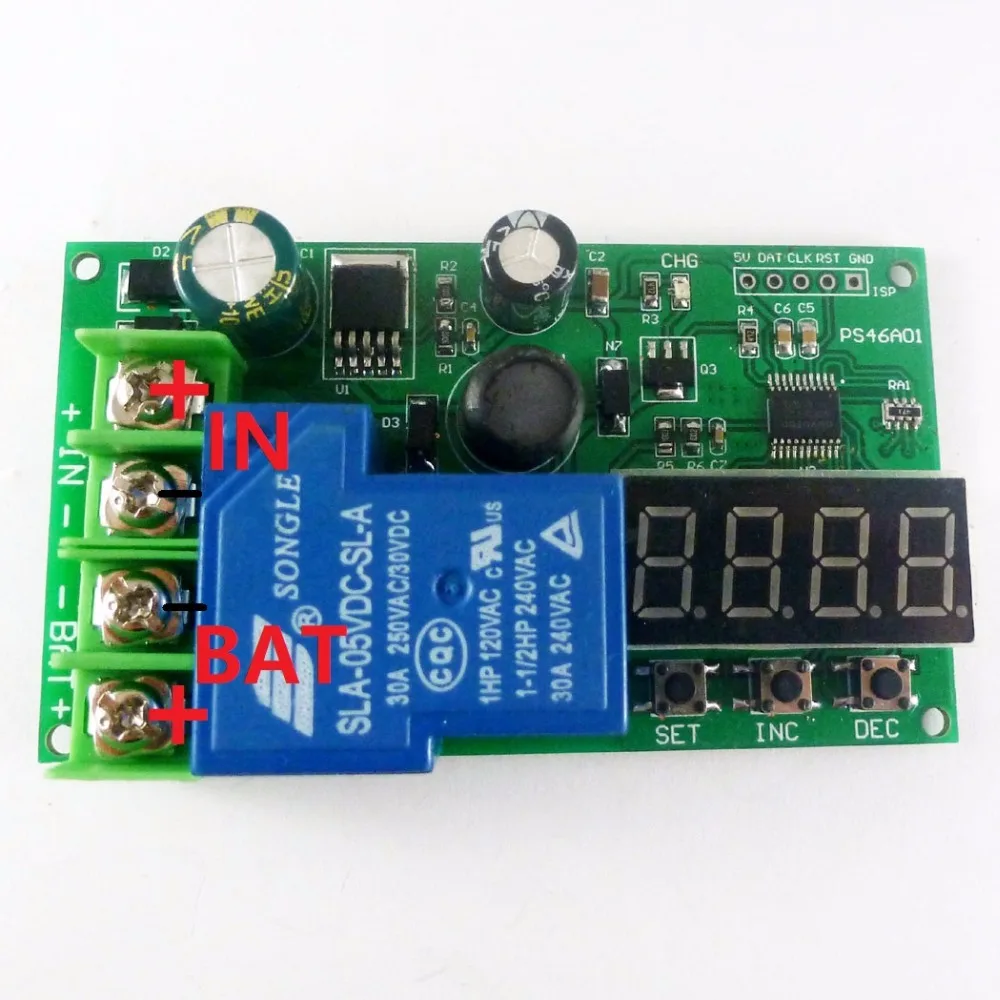

Модуль защитной платы для зарядки свинцово кислотных Ni Cd MH Li Ion PO литиевых

Название продукта: 0-30A 7,4 V 12V 14,8 V 24V 48V свинцово-кислотный Ni-Cd Ni-MH Li-Ion Li-PO литиевый аккумулятор зарядный защитный модульУпаковочный лист:1 шт.6-60VСвинцово-кислотная и литиевая батареяБатарея защита зарядных устройств доска

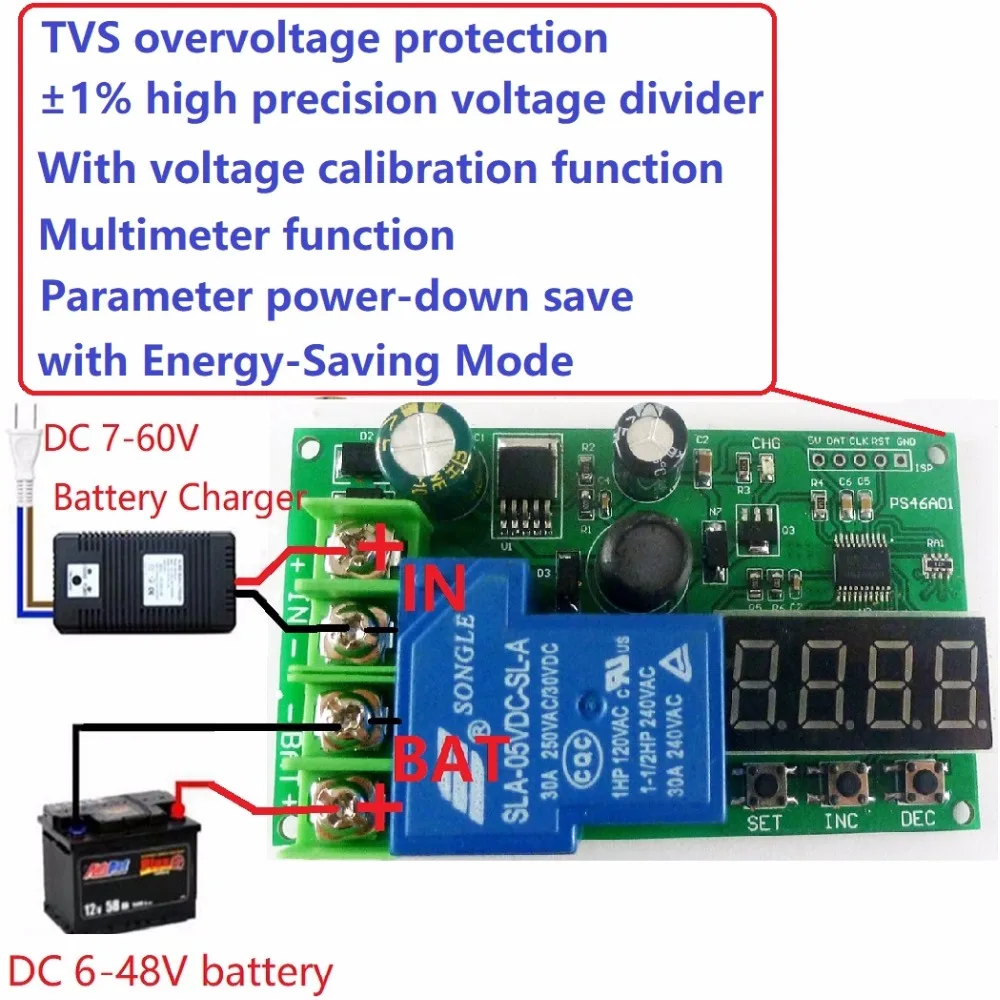

Новая версия Особенности:

1. Защита от перенапряжения для телевизоров, когда питание включено, источник питания имеет мгновенное Высокое напряжение, tv может уменьшить мгновенное Высокое напряжение, защитить цепь.

2 1% высокоточные резисторы делителя делают измерение напряжения более точным. Старая версия разделитель резистор 5% точен.

3 Напряжение точность и Разрешение 0,1 V, и с функцией калибровки.

4. Уменьшает яркость цифрового дисплея, экономит энергию и защищает глаза.

5 параметров энергосбережения, чтобы избежать повторения настроек.

6 Установите напряжение отключения и Начальное напряжение до самого низкого (<6 в), который может использоваться в качестве вольтметра для измерения напряжения 7-60 В.

7. Он имеет энергосберегающий режим и восстанавливает заводские настройки.



Технические характеристики изделия:Рабочее напряжение: 6-60 В постоянного тока.Рабочий ток (12 В): стандартный режим, ток в режиме ожидания 10 мА; Ток зарядки 130 мА;Энергосберегающий режим, ток в режиме ожидания 5 мА; Ток зарядки 125 мА.3 кнопки управления, 4 бит цифровой дисплей, 1 светодиодный индикатор зарядки.Режим: стандартный режим, энергосберегающий режим, режим настройки, калибровка напряжения, заводские настройки.Может управлять свинцово-кислотным аккумулятором 6-48 В/литиевой батареей, диапазон напряжения зарядного устройства-7-60 В постоянного тока.По умолчанию Начальное напряжение зарядки составляет 12 В. Напряжение заряда 14,8 вМаксимальный ток нагрузки реле: 30A 250VAC/30VDCРазмер: 80 x 46x 24 ммВес: 53 гОбласть применения:Тестер автомобильного аккумулятораСолнечная батарея для зарядкиМобильный loadspeakerСвинцово-Кислотное зарядное устройствоЭлектрический велосипед Зарядное устройствоUPSПортативное Промышленное и медицинское оборудованиеАвтономный Батарея зарядные устройстваСвинцово-кислотная/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батареяДля получения более подробной информации см. Ниже описание или свяжитесь с нами для получения инструкций

Стандартный-режим:  После подключения аккумулятора введите стандартный режим (по умолчанию) и Отобразите текущее напряжение батареи (текущее напряжение)   Энергосберегающий режим:В стандартном режиме нажмите и удерживайте кнопку «SET», чтобы войти в энергосберегающий режим. После включения питания он все еще войдет в энергосберегающий режим. В энергосберегающем режиме цифровая трубка не отображается, и другие функции работают нормально. В энергосберегающем режиме нажмите и удерживайте кнопку «SET», выйдите из энергосберегающего режима и войдите в стандартный режим.Настройка в-режиме(Подробности см. В разделе действия):  Установите напряжение отключения (Высокое напряжение):В стандартном режиме нажмите и удерживайте кнопку «INC» (или нажмите кнопку «SET» после запуска кнопки «INC»), чтобы войти в режим настройки напряжения.Установите Начальное напряжение (низкое напряжение):В стандартном режиме нажмите и удерживайте кнопку «DEC» (или нажмите кнопку «SET» после запуска кнопки «DEC»), чтобы войти в режим настройки напряжения.В режиме настройки, запуск кнопки «INC» увеличивает напряжение и запускает кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.Напряжение-Калибровка:Сначала нажмите и удерживайте кнопку «SET», а затем включите снова, чтобы войти в режим калибровки напряжения (Примечание: Нажмите кнопку-> включить питание).  Например, напряжение источника питания составляет 12,00 в, а напряжение дисплея модуля-12,34 в. В это время требуется калибровка.  1. Сначала нажмите и удерживайте кнопку «SET», а затем включите питание (не забудьте сначала нажать кнопку, а затем включить), затем цифровая трубка отображает 12,34 в;2. Триггер "DEC" или "INC" кнопка, пусть цифровая трубка дисплей 12,00 в  3. Снова нажмите кнопку «SET», чтобы сохранить параметры. (Если вы не хотите сохранять параметры, пожалуйста, отключите питание)  Фабрика-настройки:В стандартном режиме нажмите и удерживайте кнопки «SET» и «INC» одновременно, пока цифровой дисплей не покажет «8888», в это время, восстановите заводские настройки, Начальное напряжение-12 В, выключение-напряжение-14,8 в. (Примечание: параметры калибровки напряжения не могут быть сброшены в заводские настройки)Шаги операции (должны следовать инструкциям):  Пример 1: Мы хотим, чтобы зарядить 12V свинцово-кислотная батарея, Начните напряжение заряда 11,8 V и отрезной напряжение заряда 14,5 V.  Шаг 1: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы гарантировать, что аккумулятор имеет более 20% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет «C12 .1 ")Шаг 2: нажмите кнопку «INC», цифровой дисплей покажет «H14.8», затем нажмите кнопку «SET», «H» будет мигать, это режим настройки отключения напряжения.Шаг 3: в режиме настройки напряжения отключения нажмите кнопку «INC», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.Шаг 4: Установите напряжение на «H14.5» и нажмите кнопку «Set», чтобы сохранить настройки.Шаг 5: нажмите кнопку «DEC», цифровой дисплей покажет «L12.0», затем нажмите кнопку «SET», «L» будет мигать, это режим настройки начального напряжения.Шаг 6: в режиме настройки напряжения запуска, нажмите кнопку «INC», чтобы увеличить напряжение и кнопку «DEC», чтобы уменьшить напряжение. Нажмите кнопку «INC» или «DEC», чтобы быстро установить напряжение.Шаг 7: Установите напряжение на «L11.8» и нажмите кнопку «Set», чтобы сохранить настройки.Шаг 8: повторно включите, отсоедините аккумулятор, затем подключите его снова.Шаг 9: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- portsШаг 10: питание от зарядного устройства, зарядка аккумулятора.Пример 2: отключение напряжения и Пусковое напряжение установлены, Прямая зарядка.Шаг 1: подключите положительные и отрицательные порты аккумулятора к модулю BAT +/BAT- ports (чтобы убедиться, что аккумулятор имеет более 10% емкости); цифровая трубка будет отображать напряжение батареи (например, напряжение батареи составляет 12,1 в, цифровой дисплей покажет «C12 .1 ")Шаг 2: подключите положительные и отрицательные порты зарядного устройства к модулю BAT +/BAT- portsШаг 3: питание от зарядного устройства, зарядка аккумулятора. Вопросы и ответы:В1: подходящее напряжение батареи? Типы батарей?A1: Напряжение батареи: 6 В 8 в 12 В 16 В 24 в 48 в свинцово-кислотная батарея; 7,4 В, 11,1 В, 14,8 в, 18,5 в... 44,4 в литиевая батарея.Тип батареи: свинцово-кислотный/Ni-Cd / Ni-mh/Li-ion/Li-PO/литиевая батарея.В2: Можно ли сохранить параметры после выключения питания?A2: Да, параметры могут быть сохранены при выключенном питании.В3: почему цифровая трубка не отображается при подключении зарядного устройства?A3: возможно, вы не подключили аккумулятор. Сначала Подключите аккумулятор, а затем подключите зарядное устройство.В4: почему цифровая трубка не отображается после подключения аккумулятора?A4: 1. Может быть, что емкость аккумулятора слишком низкая. Сначала зарядите аккумулятор зарядным устройством.2. Плохое соединение или обратная полярность3. Возможно, что модуль ввел энергосберегающий режим, нажмите и удерживайте кнопку «SET» до тех пор, пока цифровой дисплей.В5: почему я не могу увеличить «Пусковое напряжение»?A5: пожалуйста, сначала Увеличьте напряжение отключения.В6: почему реле часто включается и выключается?A6: 1 может быть, что зарядный ток слишком высок, или емкость батареи слишком мала.2 может быть «Пусковое напряжение» и «выключенное напряжение» слишком близко.Вопрос 7: Какой метод управления? Он может автоматически цикл зарядки? Могу ли я разрядиться при зарядке? Может ли он ограничивать ток?A7: 1 это метод контроля напряжения2 да, может автоматически циклировать зарядку; Например: «Пусковое напряжение»-12 В, «выключенное напряжение»-14,8 в, когда напряжение заряжается до 14,8 в для остановки зарядки, когда напряжение ниже 12 В для начала зарядки.3 да, вы можете разрядить во время зарядки.4 Нет, этот модуль может управлять только напряжением и не может контролировать ток. Не может ограничивать ток, размер тока зависит от вашего зарядного устройства и емкости аккумулятора.В8: Может ли зарядное устройство 15 в заряжать аккумулятор 24 В или может ли зарядное устройство 32 В заряжать аккумулятор 12 В?A8: Нет, этот модуль является просто переключателем, нет функции повышения и понижения. Используйте подходящее зарядное устройство для зарядки аккумулятора.
