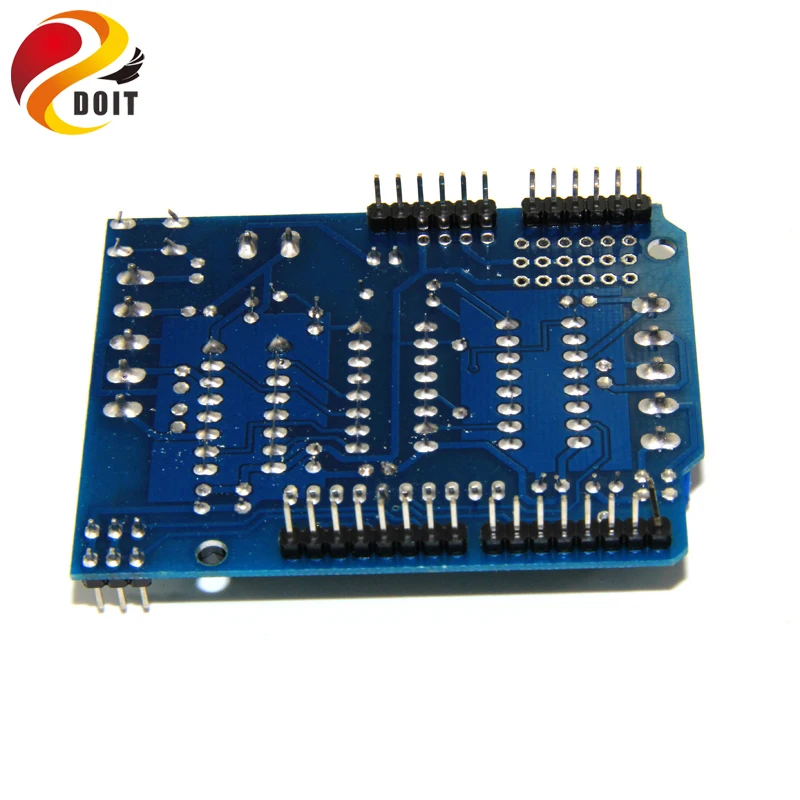

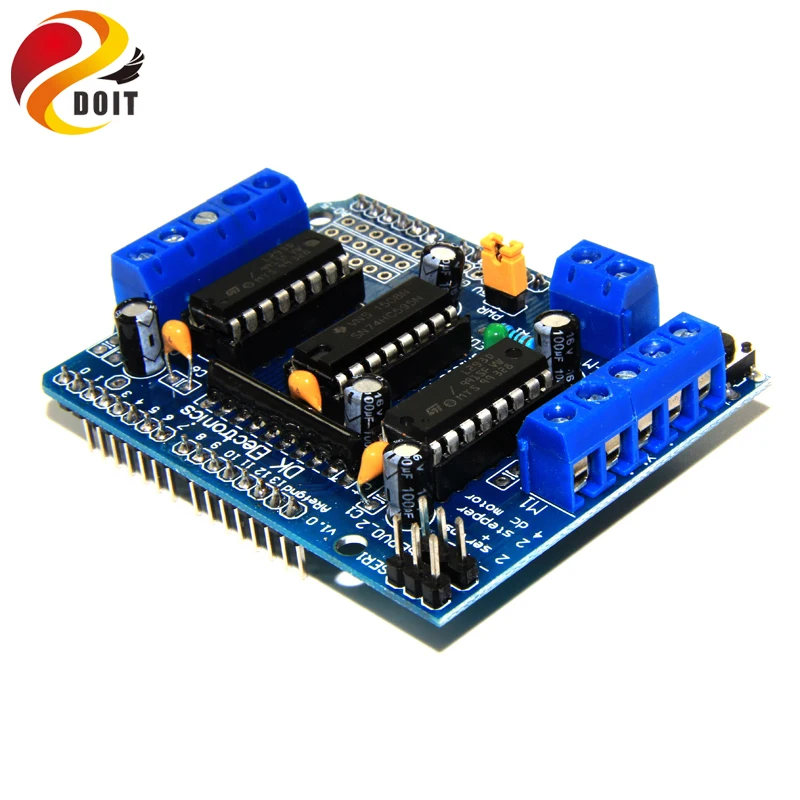

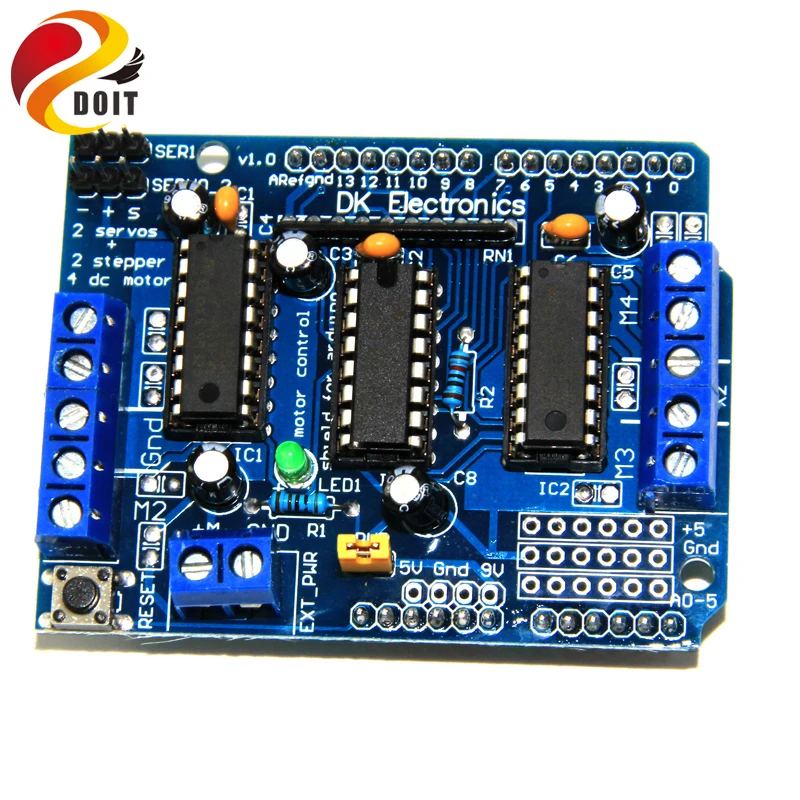

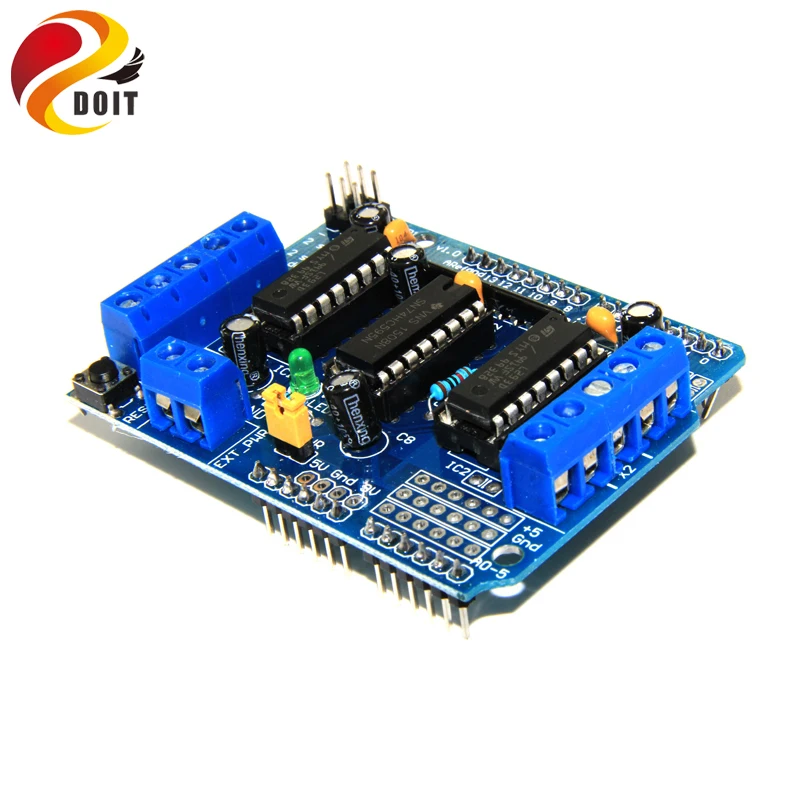

L293D щит управления двигателем Плата расширения привода двигателя для Arduino Щит RC

L293D щит управления двигателем Плата расширения привода двигателя для Arduino Щит RC

L293D является монолитным интегрированным, высоковольтным, высоким током, 4-канальным драйвером. В основном это означает, что с помощью этого чипа вы можете использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели, и чип может поставить максимальный ток 600мА на канал, Чип L293D также известен как тип h-моста. H-мост, как правило, является электрической схемой, которая позволяет применять напряжение через нагрузку в любом направлении к выходу, например, двигателю.

-2 интерфейса для сервопривода 5 В, подключенного к выделенному таймеру высокого разрешения-нет дрожания!

-Может управлять 4 двигателями постоянного тока или 2 шаговыми двигателями или 2 сервоприводами

-До 4 двухнаправленных моторов постоянного тока с индивидуальным 8-битным выбором скорости

-До 2 шаговых моторов (однополярных или биполярных) с одной катушкой, двойной катушкой или переплетенным шагом.

-4 H-мосты: каждый мост обеспечивает 0.6A (1.2A пиковый ток) с тепловой защитой, может работать с двигателями от 4,5 В до 36 В постоянного тока

-Выдвижные резисторы удерживают двигатели отключенными во время включения

-Кнопка сброса

-2 внешних терминала интерфейс питания, для разделения логики/расходные материалы для двигателя

-Протестировано Совместимо с Mega, Diecimila и Duemilanove
