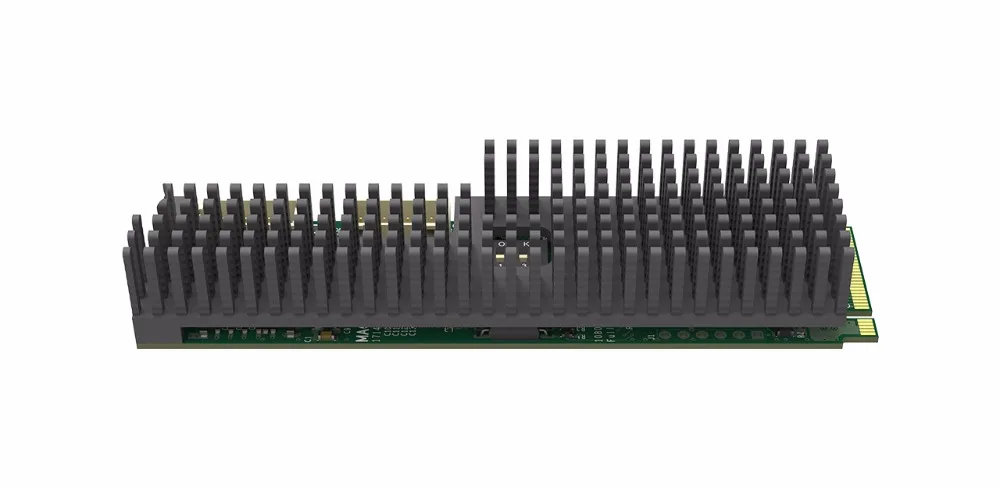

2 канала HDMI Eco Capture Dual HDMI M.2 видеокарта

Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)

Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)

CentOS 6,5/7 (x86 & x64)

Fedora 25/26/27 (x86 & x64)

Красная шапка, 6,5 и более поздних версий (x86 и x64)

Другие ОС Linux с версией ядра 2.6.35 и выше

Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)

Ubuntu 12,04/14,04/16,04 (x86 & x64)

Ubuntu 17,04/17,10 (x64)

CentOS 6,5/7,2 (x86 & x64)

Fedora 25/26 (x64)

Красная шапка, 6,5 (x86 и x64)

DirectShow

Направляющие

Wave API/DirectSound/WASAPI

V4L2

ALSA

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

DVI 1,0

HDMI 1.4a

M.2 2280 тип M (PCIe Gen2 x4)

Поддержка разрешения входного видео до 2048 × 2160 пикселей

165 МГц HDMI приемник

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.

Поддержка разрешения изображения захвата до 2048 × 2160 пикселей

Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe. Для разрешения 1280 × 1024 и выше, фактическая частота кадров может быть ограничена встроенной аппаратной обработкой видео pixel clock. Например, максимальная частота кадров в разрешении 1920 × 1080 может достигать 80 кадров в секунду.

Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12

Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVY

Поддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32

Больше форматов захвата поддерживаются через Magewell capture SDK для DirectKS

Трубопроводы для обработки видео с пропускной способностью ~ 180 мпикселей/с

8-битный 4:4:4 обработки видео

Видеосъемка

Масштабирование видео

Плетение

Топ из смеси и низа

Только верхнее поле

Только нижнее поле

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор соотношения сторон захвата

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного и «расширенного диапазона» насыщенности

Конвертация частоты видео кадра

Поддержка нескольких карт, подключенных к одной системе

Встроенный dip-переключатель для установки номера карты с 16 позициями

Дерево устройств системы будет отображать «01: Eco Capture Dual HDMI M.2», когда dip-переключатель установлен на 0001 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается переключателем dip)

Неограниченный поток захвата для любого входного канала, но потоки захвата должны быть в том же формате захвата.

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

~ 700 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2.x

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

Magewell Capture SDK для DirectShow для легкой интеграции (Windows)

Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

M.2 2280 стандартный размер

Максимальный ток при температуре не выше 3,3 V: ~ 1,25 A

Максимальная потребляемая мощность: ~ 4,17 Вт

Рабочая температура: от 0 до 40 градусов C

Температура хранения: от-20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
