Высокоточный Датчик постоянного тока ETCR025KD тестер утечки раздвоенного типа CT|dc

ETCR025KD Высокая точность датчик низкого тока постоянного тока Сплит Тип CT Тестер Утечки тока

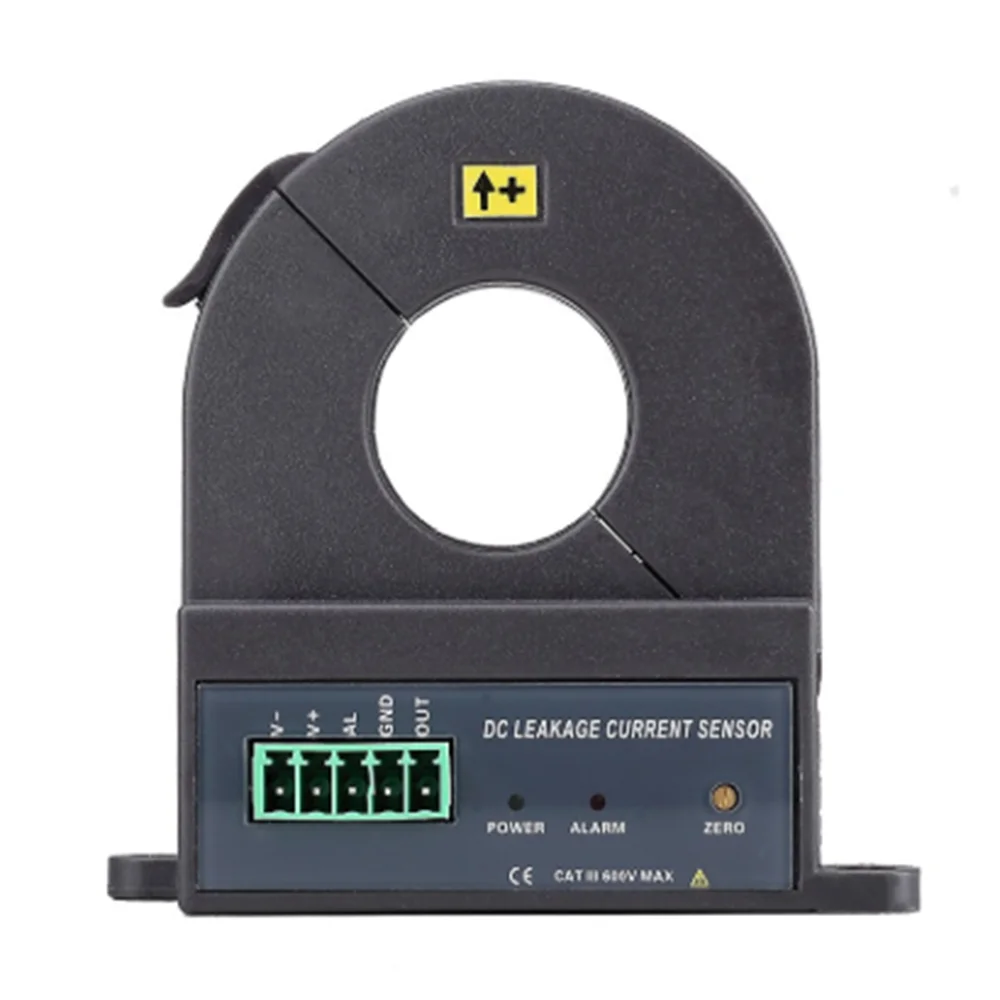

Ⅰ. Введение ETCR025KD DC Сплит-датчик тока утечки,Подходит для высокоточного тока утечки постоянного тока, постоянного тока в режиме on-line обнаружения, диапазон: 0,0ма ~ 100мА постоянного тока, соответствующий Выход постоянного тока 0 ~ 5 В, Размер челюсти Φ25мм. Датчик принимает открывающуюся и закрывающую CT структуру, которая может быть установлена без отключения испытанной цепи. Он особенно подходит для использования в Интернете. Он принимает Железный сердечник permalloy и технологию двойного экранирования, которая имеет сильную способность анти-помех для обеспечения точности и стабильности измерений. Бесконтактный метод измерения принимается, и операция безопасна и проста. Может быть подключен к промышленному Технические характеристики Функция Измерение тока утечки постоянного тока, низкого тока постоянного тока Тесты режим Разделение Тип CT CT Размеры Φ25 мм (доступно для линии $25 мм) Диапазон 0 ~ 100 мА (DC) Разрешение 0.1mA (постоянного тока) Точность ± 3.0% FS(23 ℃ ± 2 ℃, ниже 70% RH, держите провод в центре зажима) Катушки поворота 800:01:00 Мощность питания ± 12VDC Мощность потребления 20mA max Выходной сигнал 50мв/1mA(0 ~ 100mA выход переменного тока 0 ~ 5V), ± 5VCD или 9VDC источника питания: 25mV/1mA Скорость отклика 2 раз/сек Контрольная нагрузка RL: 0 ~ 600mA ≤ 100ohm; 0-6A ≤ 10ohm; 0-60A ≤ 1ohm; Выходной интерфейс 5P Выходная клемма (V- Power negative, V + supply positive, AL сигнальная лампа контрольная Клемма, GND блок питания и выход заземления, выход) Выход провода Длина 2 м (возможно изготовление на заказ) Электрического поля помех 3mA Измеряется пространственный проводный Примерно в центре закрытого ядра Текущую частоту 45 Гц-60 Гц (при измерении большого тока) Частота Особенности 10 Гц ~ 100 кГц Напряжение цепи Ниже DC 600V Измерение 78 мм x 71 мм x 31 мм Вес 130 г Рабочая Защита окружающей среды -10 ℃ ~ 45 ℃; Ниже 80% относительной влажности Для хранения Защита окружающей среды -10 ℃ ~ 60 ℃; Ниже 70% rh Прочность изоляции Переменный ток 3700 в/rms (между сердечником и катушкой) Безопасность правила IEC1010-1,IEC1010-2-032, степень загрязнения: 2 кота Ⅲ(600 В)   Ⅲ. Принцип и Структура Датчик выходного тока I1 основан на модуляции магнитного баланса, ток I1 генерирует напряжение U на внешнем сопротивлении нагрузки RL, поэтому измеренный ток я могу быть рассчитан путем измерения U. Выходное напряжение 0 ~ 2,5 пропорционально входному току 0 ~ 100 мА. Направление сигнала тревоги требует внешнего управления, внешнее управление сигналом с высоким уровнем мощности, светильник, принцип управления см. На рисунке ниже. 1. Монтажные отверстия (Φ4мм * 6 мм) 2. Клеммы (V- Power negative, V + supply positive, AL сигнальный блок управления, GND блок питания и выход, выход) 3. Панель пленка 4. Оснастка 5. Мощность лампы 6. Индикатор сигнала тревоги 7. Входной ток постоянного тока указывает на положительное направление

Информация об отправке Мы отправляем в Worldide, за исключением APO/FPO Товары отправляются из Китая авиапочтой, доставляются в большинство стран в течение 15-25 рабочих дней Время доставки зависит от пункта назначения и других факторов, это может занять до 30 рабочих дней Оплата Мы принимаем Alipay и Paypal, кредитные карты, Money Booker, T/T, Western Union, здесь Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW. Гарантия и гарантия 12 месяцев гарантии. По которым вы можете смело совершить покупку в нашем магазине Если вы не удовлетворены полученным товаром, пожалуйста, верните его в течение 14 дней для замены или денег, пожалуйста, свяжитесь с нами, прежде чем вернуть его. Если товар неисправен в течение 3 месяцев, мы отправим вам посылку без дополнительной платы или предложим возврат средств после получения дефектного товара. Если товар оказался неисправен после 3 месяцев использования, вы можете отправить его обратно. Мы отправим вам новый товар после получения товара с дефектом. Однако вам придется оплатить дополнительную стоимость доставки. Отзывы Мы зависим от удовлетворенности клиентов, чтобы добиться успеха, ваши положительные отзывы 5 звезд очень важны для нас, если вы удовлетворены нашим продуктом, пожалуйста, оставьте нам положительный отзывы ((5 звезд (ы))  Пожалуйста, не оставляйте нам негативные отзывы, прежде чем связаться с нами, мы постараемся сделать все возможное, чтобы решить проблему, пожалуйста, помогите нам улучшить Другое политики Мы не несем ответственности за любые таможенные пошлины или налог на импорт. На все письма будет дан ответ в течение 1 рабочего дня, если вы не получили наш ответ, пожалуйста, повторно отправьте свой адрес электронной почты, и мы ответим вам как можно скорее. Только для ответственных покупателей! Пожалуйста, разместите заявку, только если вы согласны со всеми товарами Вопросы и ответы В: есть ли номер отслеживания для моего товара? О: если вы хотите, чтобы посылка отслеживалась, пожалуйста, выберите авиа-отправление Почты Китая, почту Сингапура или экспресс-доставку В: поставляется ли этот товар в розничной упаковке? О: Мы декларировали детали упаковки в описании каждого продукта, пожалуйста, проверьте это, спасибо! В: Я реселлер, я хотел бы купить много штук вашего товара, какова оптовая цена? О: если вы хотите купить большое количество, пожалуйста, отправьте нам электронное письмо, мы предложим вам лучшую цену, спасибо!
