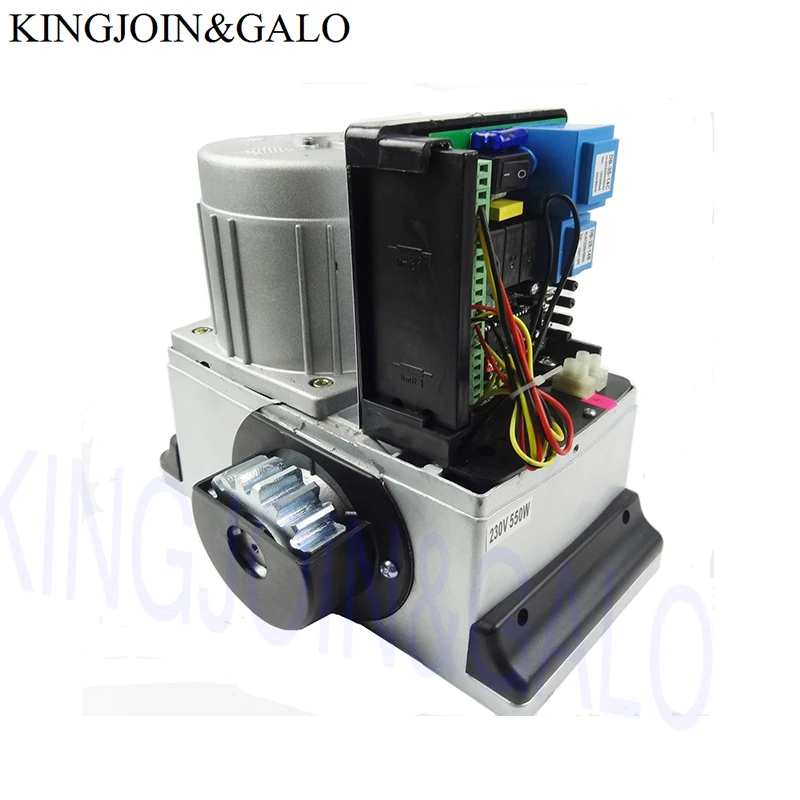

Автоматический Пульт дистанционного управления двигатель для раздвижных ворот

Автоматический Пульт дистанционного управления двигатель для раздвижных ворот

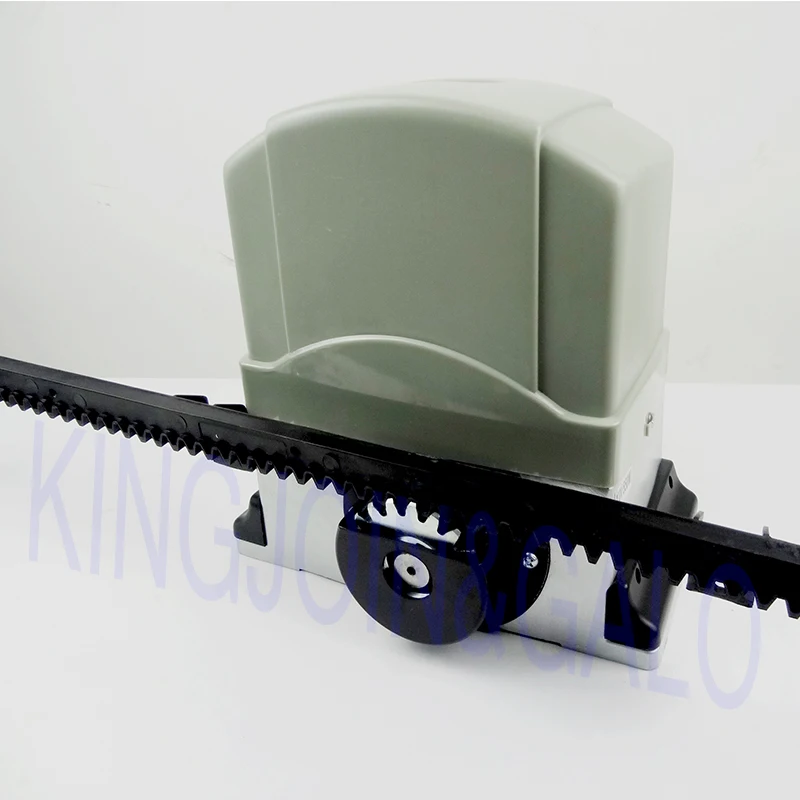

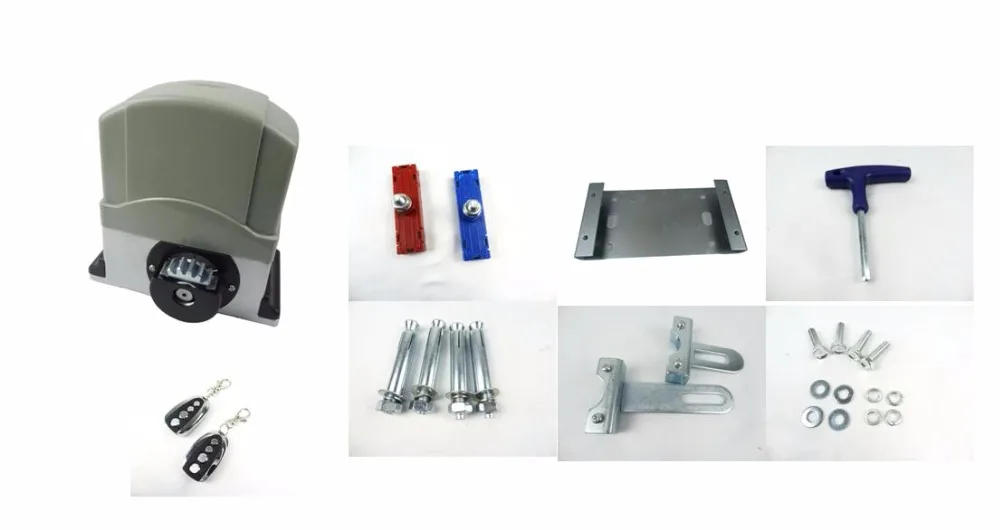

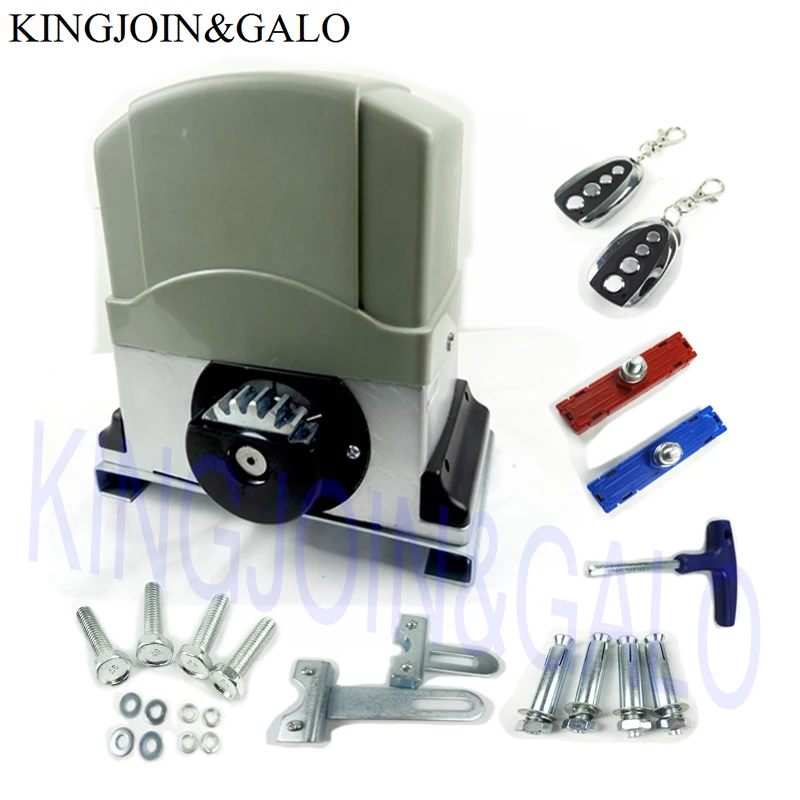

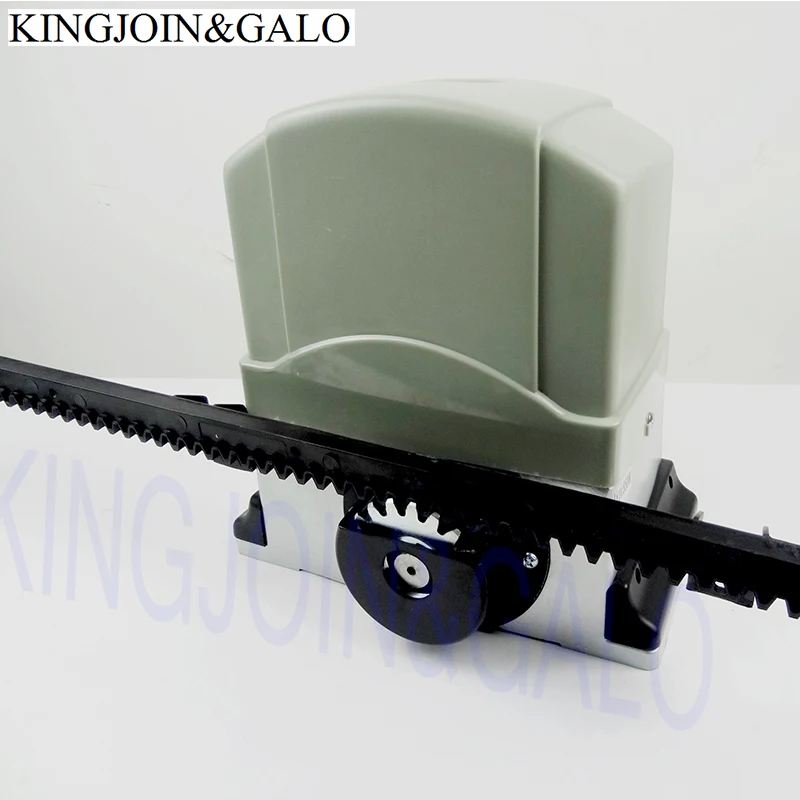

Комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м нейлоновая зубчатая рейка

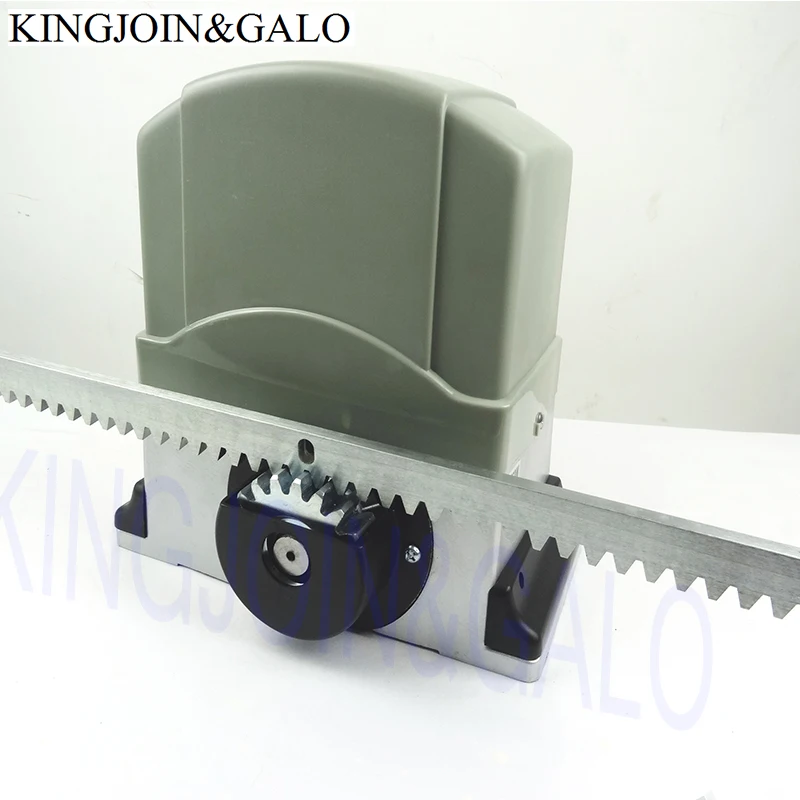

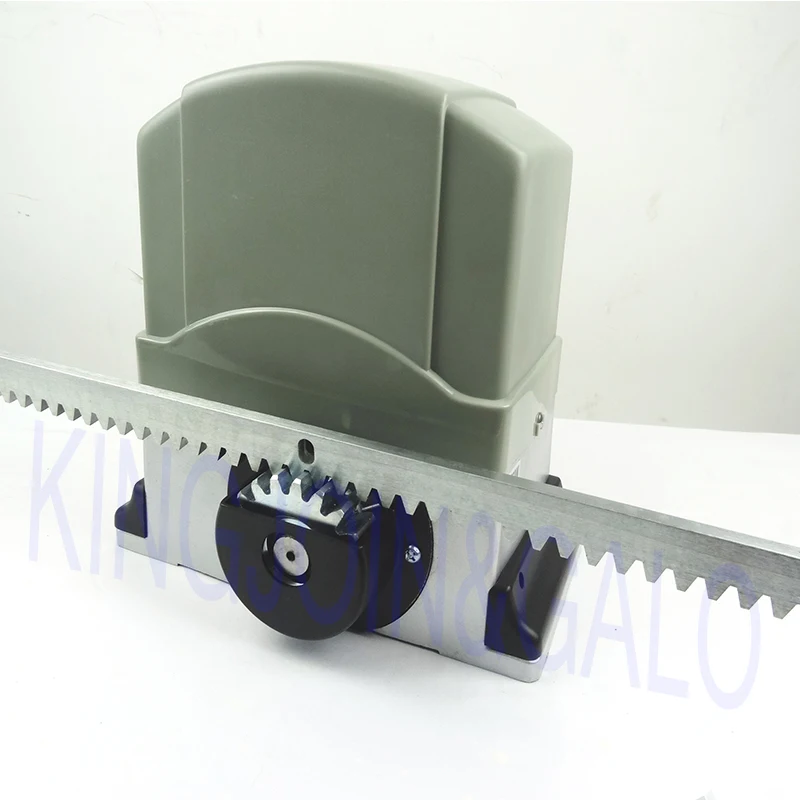

B комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная зубчатая рейка

Комплект C: один полный комплект двигателя + 4 шт. пульт дистанционного управления + нейлоновая стойка 4 м + 1 пара сенсоров + 1 шт. сигнальный фонарь

Комплект D: один полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная шестерня + 1 пара датчиков + 1 шт. сигнальная лампа

E комплект: один полный комплект двигателя + 4 шт. пульт дистанционного управления + нейлоновая стойка 4 м + 1 пара сенсоров + 1 шт. сигнальная лампа + 1 шт. кнопка

F Комплект: ne полный комплект двигателя + 4 шт. пульт дистанционного управления + 4 м стальная зубчатая рейка + 1 пара датчиков + 1 шт. сигнальная лампа + 1 шт. кнопочная кнопка

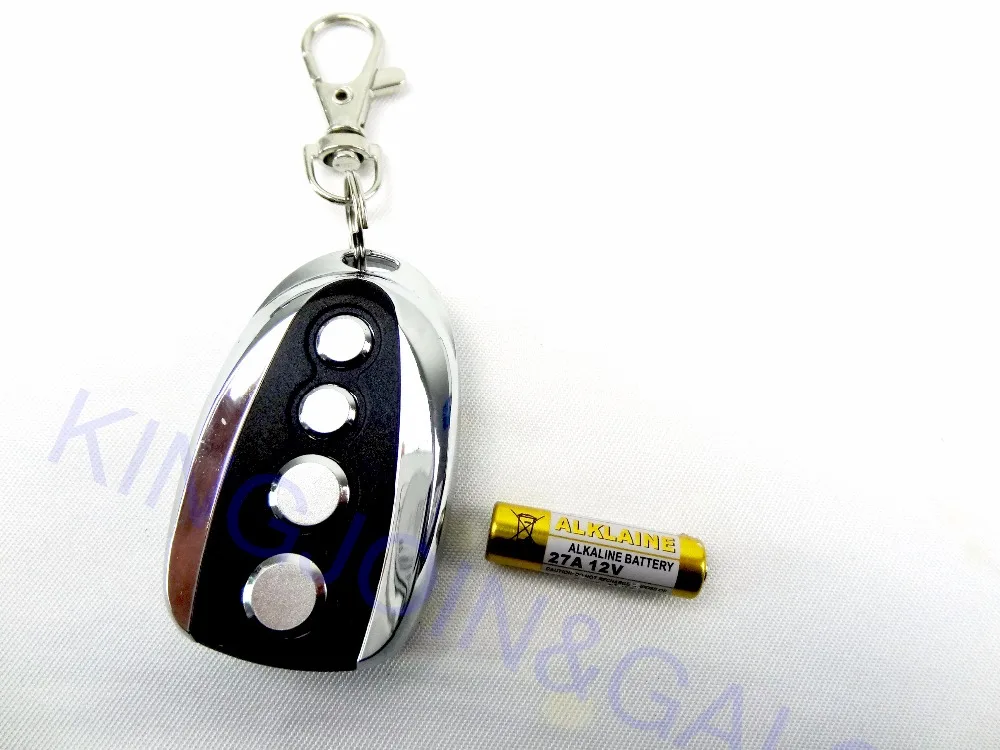

Для дистанционного управления мы отправляем его без батареи, это чувствительный продукт и управление авиакомпанией. Пожалуйста, ознакомьтесь с картинкой, которую легко купить на местном уровне.

Продукт Особенности:

Благодаря мощному двигателю переменного тока 240 в, предназначенному для тяжелых условий эксплуатации, он способен заряжать ворота с максимальным весом 1200 кг. Используя передовые технологии, этот Открыватель ворот оснащен мягким и плавным режимом открытия/закрытия и имеет регулируемое открытое/близкое направление для удовлетворения ваших потребностей.Чтобы повысить безопасность и удобство, есть кнопка аварийного сброса, поэтому вы все равно сможете получить доступ к своей собственности в случае сбоя питания. Если вы просто забыли о закрытии ворот, встроенная функция автоматического закрытия (регулируемая в диапазоне 0, 30, 60 и 90 секунд), безусловно, поддержит вас.

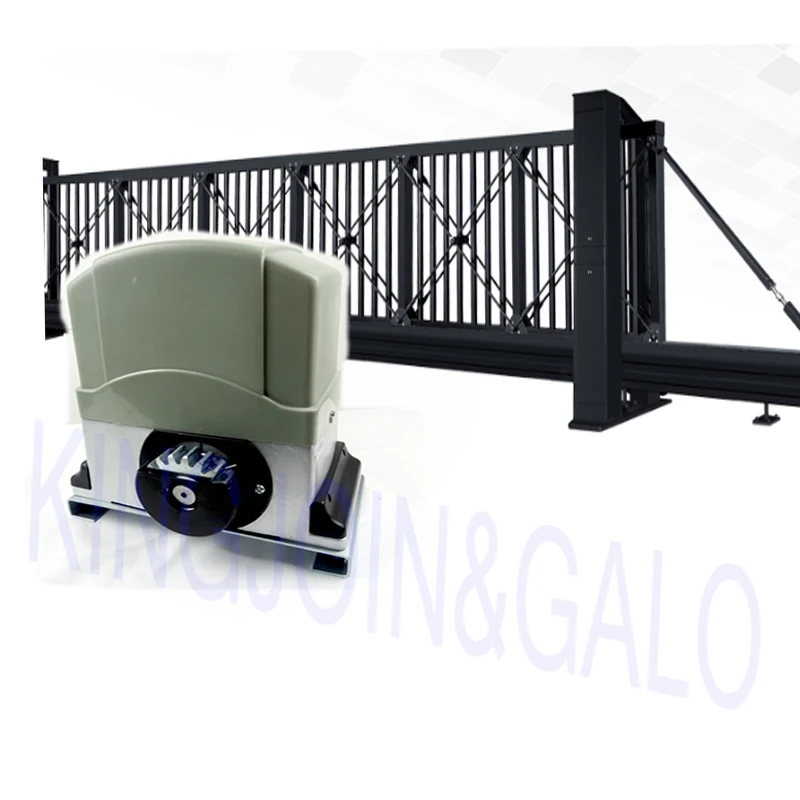

Раздвижной ворот с приводом от двигателя является основным элементом для безопасного и удобного питания ворот для вашей собственности.

Мягкое и гладкое открытие/закрытие

Быстрый выбор для открытия ворот/близкого направления

Технология Rolling code для дистанционного управления

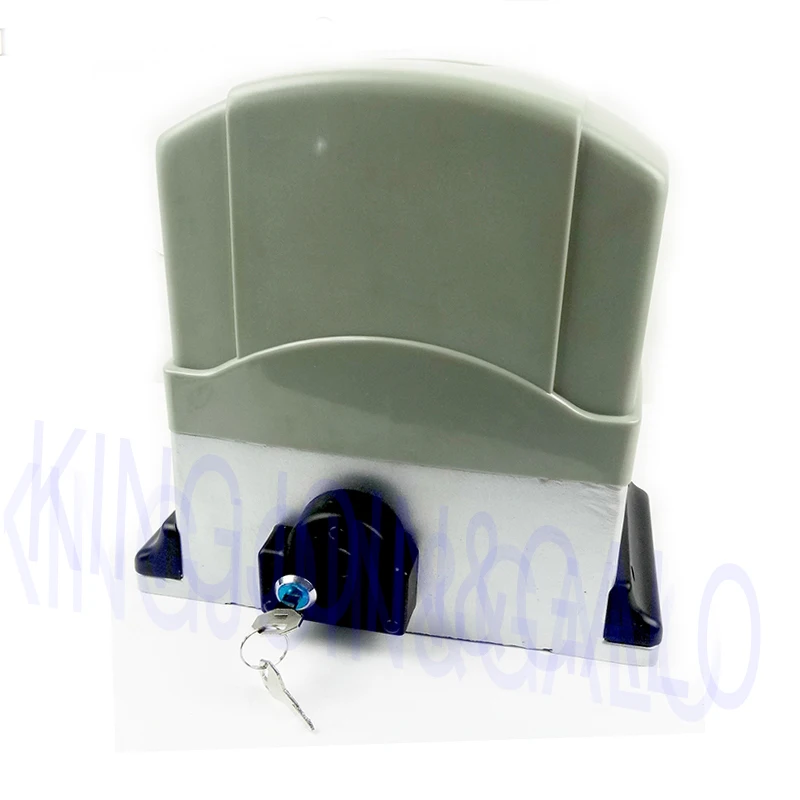

Кнопка аварийного сброса в случае отключения питания

Встроенный регулируемый автозакрывающийся (0, 30, 60, 90 секунд)

Встроенное ограничение работы двигателя: макс. 90 сек

Надежный лимит электромагнетизма для легкой регулировки

Чехол для остановки/обратной блокировки во время открытия/закрытия ворот

Может быть оснащен широким спектром аксессуаров

Технические характеристики

Двигатель: 240 В переменного тока

Мощность: 550W

Скорость движения ворот: 12 м/мин

Максимальный вес ворот: 1200 кг

Максимальный крутящий момент: 24Nm

Класс защиты от поражения электрическим током: IP44

Ультра-тихие нейлоновые рельсы: 6x1

Размеры: 29x29x15 см

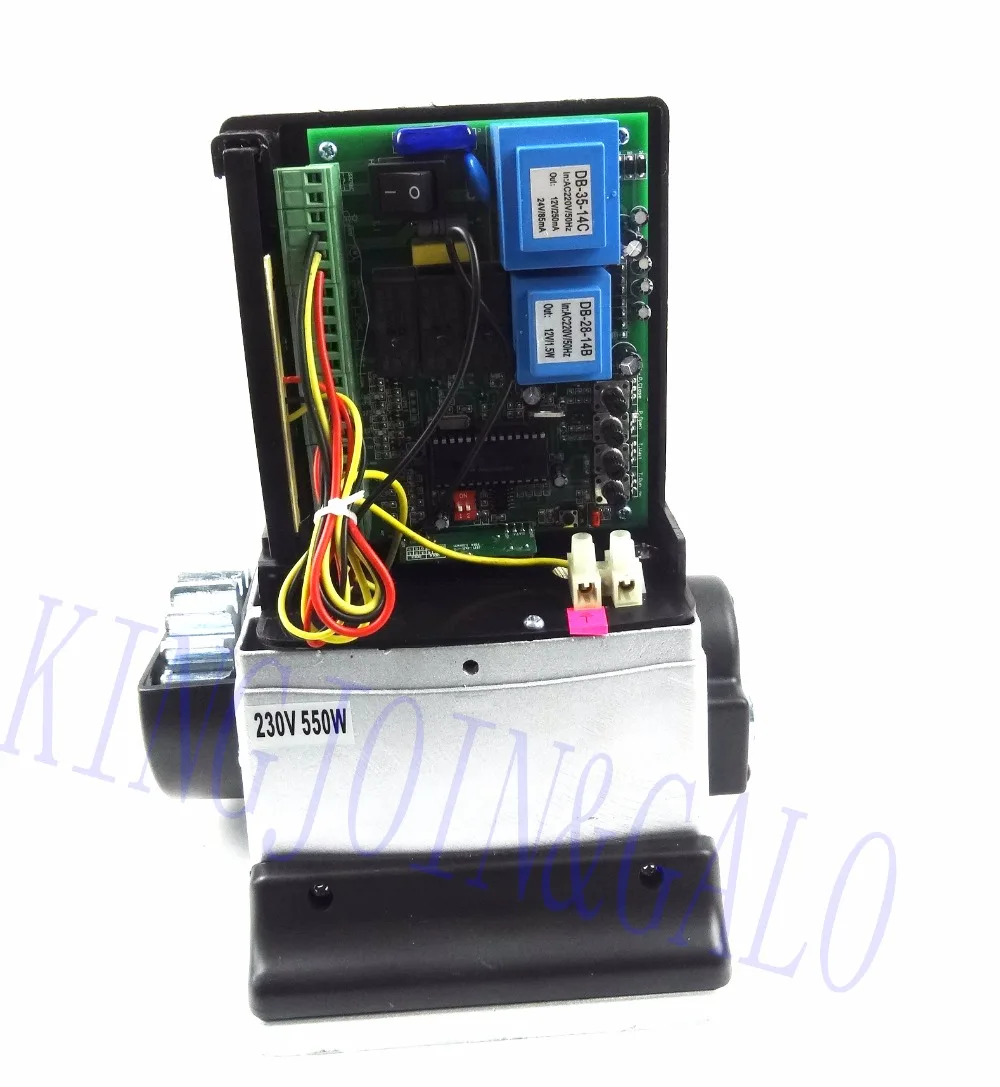

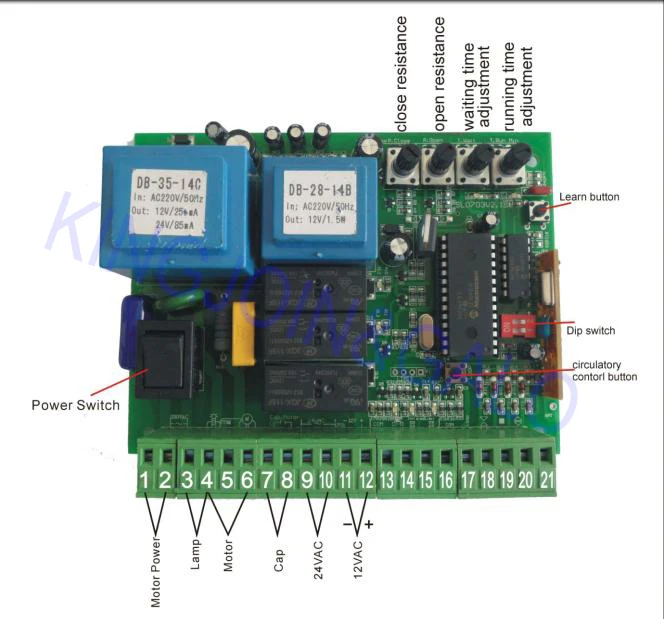

Соединение:

1. Двигатель (1)

Черный провод двигателя должен быть подключен к терминалу 6.

Желтый и красный провод двигателя должен быть подключен к терминалу 7.

Другой красный и красный провод двигателя должен быть подключен к терминалу 8.

2. Концевые выключатели (1)

Черный провод концевых выключателей должен быть подключен к терминалу 11 (терминал 11 используется для общего провода).

Красный провод концевых выключателей должен быть подключен к терминалу 12.

Другой красный провод концевых выключателей должен быть подключен к терминалу 13.

3. Кабель питания (110 В переменного тока или 220 В переменного тока)

Кабель питания должен быть подключен к клеммам 1 и 3.

4. Лампа аварийной сигнализации

Сигнальная лампа должна быть подключена к клеммам 4 и 5.

5. Фотоэлемент

Используйте 2-х жильный кабель для подключения "-~» терминал фотоэлементом достаточного уровня темноты (излучатель к терминалу 9, «+» и «~» терминала к терминалу 10. Также терминалы «-~» и «+ ~» приемника фотоэлемента должны быть подключены к терминалам 9 и 10 параллельно.

Применение еще 2-жильный кабель для подключения «COM» терминал приемника к терминалу 11, «выход» терминала к терминалу 12.

6. Кнопка

Когда кнопка подключена к клеммам 15 и 16, Открыватель ворот работает поочередно, нажимая кнопку (открыть-остановить-Закрыть-остановить-открыть).

Когда кнопка подключена к клеммам 15 и 17, Открыватель ворот закрывает ворота только нажатием кнопки.

Когда кнопка подключена к клеммам 15 и 18, Открыватель ворот останавливает ворота только нажатием кнопки.

Когда кнопка подключена к клеммам 15 и 19, Открыватель ворот открывается только нажатием кнопки.

Пользователь может управлять открывалкой, как только все настройки будут завершены.

С затвором в закрытом положении, нажмите и отпустите ключ № 1 дистанционного управления, ворота перейдут в положение открытия и остановятся.

С затвором в открытом положении нажмите и отпустите клавишу № 2 пульта дистанционного управления, ворота перейдут в положение закрытия и остановятся.

Пока ворота двигаются, нажмите и отпустите клавишу № 3 пульта дистанционного управления, ворота немедленно перестанут двигаться.

Нажмите и отпустите клавишу № 4 пульта дистанционного управления, которая блокирует ключ № 1, № 2 и № 3 одновременно. Следующая команда от ключа № 4 дистанционного управления разблокирует остальные три клавиши.

Если магнит на вороте не подходит к ограничительному выключателю или ограничительному выключателю неисправен, двигатель будет работать с указанным сроком работы (т. Е. Общее время работы двигателя, установленного потенциометром 4) для защиты двигателя от повреждений.

Задвижка обратится в чехол от обструкции или остановит силу во время закрытия, и она перейдет в открытое положение. Задвижка остановится на чехол от обструкции во время открытия.

Внимание: Повторите проверку функции после любой регулировки.

Изображение продукта
