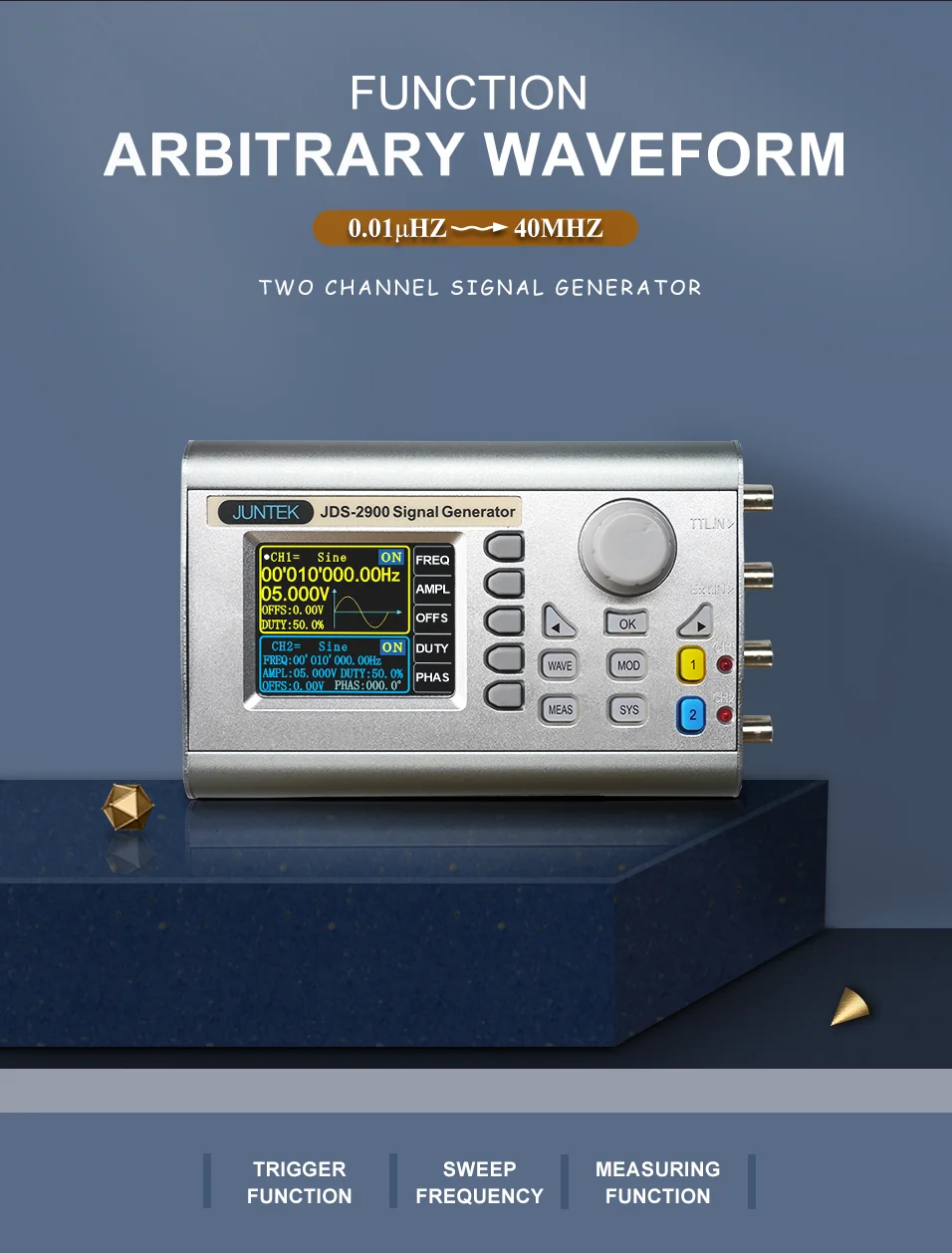

JDS2900Двухканальный генератор сигналов произвольной формы DDS с цифровым управлением, небольшого размера, удобен для переноски, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть достигнуты одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, имеет функцию счетчика и измерения сигнала; Использование крупномасштабных интегральных схем ПЛИС, высокоскоростные микропроцессоры MCU и Высокоточный генератор в качестве основы внутренних схем, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские институты и энтузиасты электроники достойны оборудования.

► Цветной ЖК-дисплей 320*240 2,4 "TFT, одновременно отображаемые параметры CH1 и CH2.

① Может воспроизводить шаблоны волн на заказ.

① Используйте мягкие силиконовые клавиши с высокой чувствительностью и удобными для работы.

① Полностью независимый двухканальный выход, синхронизация работы

► 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

Высокая точность и разрешение частот: точность частоты до 10 ^(-6), общее разрешение частоты диапазона составляет 0, 01UHZ.

① Разрешение высокой амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды составляет 2 МВП ~ 20 в пп.

► Рабочий цикл каждого канала можно регулировать независимо, разрешение регулировки составляет 0.1%.

① Функция развертки: функции линейной развертки и логарифмической развертки; Время развертки 0,1 с-999,9 с; Направления развертки вперед, назад и туда и обратно.

① С импульсными поездами функция импульсного выхода: допускается вывод устройства 1 ~ 1048575 произвольных импульсных поездах.

Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательную ширину импульса и рабочий цикл; Диапазон частот 1 Гц ~ 100 МГц.

① С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.

① Функция хранения: может хранить 100 групп параметров, установленных пользователем, и извлечь их в любое время.

① Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загрузить для вывода с инструмента.

① Функция связи: ПК может использоваться для управления прибором.

① С защитой от короткого замыкания на выходе: все выходные сигналы могут работать 60 с в условиях короткого замыкания при нагрузке.

① Модель, продаваемая по этой ссылке, JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна составляет 25 МГц, частота дискретизации 266MSa/s и разрешение по вертикали 14 бит.

Характеристика частоты

JDS2900-15M

JDS2900-30M

JDS2900-40M

JDS2900-50M

JDS2900-60M

Диапазон синусоидальных частот

0 ~ 15 МГц

0 ~ 30 МГц

0 ~ 40 МГц

0 ~ 50 МГц

0 ~ 60 МГц

Квадратный Частотный диапазон

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

0 ~ 15 МГц

Треугольный Частотный диапазон

Диапазон импульсных частот

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

0 ~ 6 МГц

Цифровой частотный диапазон TTL

Диапазон частот произвольной волны

Квадратное Время нарастания

≤ 25 нс

≤ 20нс

≤ 15нс

≤ 15нс

≤ 15нс

Диапазон регулировки ширины импульса

150нс-4000с

60nS-4000S

40нс-4000с

30нс-4000с

30нс-4000с

Миниминовое разрешение частоты

0,01 и микро; Гц (0,00000001 Гц)

Точность частоты

± 20ppm

Стабильность частоты

± 1ppm/3h

Характеристика формы волны

Форма волны

Синус, квадрат, треугольник, импульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, Neg-лестница, шум, экспоненциальный подъем, экспоненциальное падение, тон, импульс Cink, импульс Lorentz и 60 видов волн, определяемых пользователем.

Вертикальное разрешение формы волны

14 бит

Частота дискретизации сигналов

266MSa/s

Длина волны

2048 баллов

Синус

Гармоническое подавление

≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)

Полное гармоническое искажение

<0.8%(20 Гц ~ 20 кГц, 0 дБм)

Квадрат и пульс

Переполнение (квадрат)

≤ 5%

Диапазон рабочего цикла (импульсный)

0.1% ~ 99.9%

Рампа волна

Линейность

≥ 98% (0,01 Гц ~ 10 кГц)

Выходные характеристики

Диапазон амплитуды

Частота ≤ 10 МГц

10 МГц <частота ≤ 30 МГц

Частота> 30 МГц

0Vpp ~ 20Vpp

0Vpp ~ 10Vpp

0Vpp ~ 5Vpp

Разрешение амплитуды

1mV

Стабильность амплитуды

± 0.5%/5 ч

Амплитудная плоскость

± 5%(<10 МГц); ± 10%(>10 МГц)

Выход волны

Выходное сопротивление

50Ω ± 10% (стандартный)

Защита

Короткое замыкание 60S не будет повреждено

DC смещение

Диапазон регулировки смещения

Выходная амплитуда> 2 в

0,2 в <выходной амплитуд ≤ 2 в

0 <выходной амплитуд ≤ 0,2 в

-9,99 В ~ 9,99 в

-2,5 В ~ 2,5 в

-0,25 В ~ 0,25 в

Смещенное разрешение

0,01 в

Фазовая характеристика

Диапазон регулировки фаз

0 ~ 359.9o

Фазовое разрешение

Выход TTL/COMS

Низкий уровень

<0,3 в

Высокий уровень

1 В ~ 10 в

Время подъема/падения уровня

≤ 20нс

Функция внешнего измерения

Функция измерителя частоты

Диапазон измерения частоты

1 Гц ~ 100 МГц

Измерение

Время вращения постоянно регулируется в диапазоне от 0,01 с до 10 с

Функция счетчика

Регион счёта

0-4294967295

Режим сопряжения

2 режима связи: DC и AC

Режим подсчета

Ручное управление

Диапазон напряжения входного сигнала

2Vpp ~ 20Vpp

Измерение ширины импульса

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Измерение периода

0,01 МКС (разрешение), 20 с (максимальное время измерения)

Функция развертки

Канал развертки

CH1 или CH2

Тип развертки

Линейная развертка, бревенчатая развертка

Время развертки

0,1 s ~ 999,9 s

Диапазон настроек

Произвольно устанавливается между начальной и конечной точками

Направление развертки

Вперед, назад и туда и обратно

Общие технические параметры

Дисплей

Тип дисплея

2,4 дюймовый цветной ЖК-дисплей TFT

Хранение и загрузка

Количество

100 групп

Расположение

00-99 (извлечение данных о месте 00 в состоянии повышения по умолчанию)

Произвольная волна

Количество

От 1 до 60, всего 60 групп (по умолчанию boost 15 групп)

Интерфейс

Режим интерфейса

USB к последовательному интерфейсу

Интерфейс расширения-

Последовательный Интерфейс режима TTL удобен для вторичной разработки.

Скорость связи

Принять стандарт 115200bps

Протокол связи

Принять режим командной строки, открытый протокол

Блок питания

Диапазон напряжения

5 в постоянного тока ± 0,5 В

Производственный процесс

Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы

ПредупреПредупреждение ющий тон

Пользователь может включить или выключить процедуру

Рабочие характеристики

Полная работа кнопок, непрерывная Регулировка ручки

Условия окружающей среды

Температура: 0 ~ 40 °C Влажность:<80%

Вес

800 г

Размеры

146*96*56 мм

1. Генератор сигналов DDS * 1

2. Адаптер питания (Вход: 100 ~ 240 В ~ 5,0 Гц, выход: в-а) * кабель 13.bncbnc * 1

4. USB-кабель для передачи данных * мм-зажим * 2
