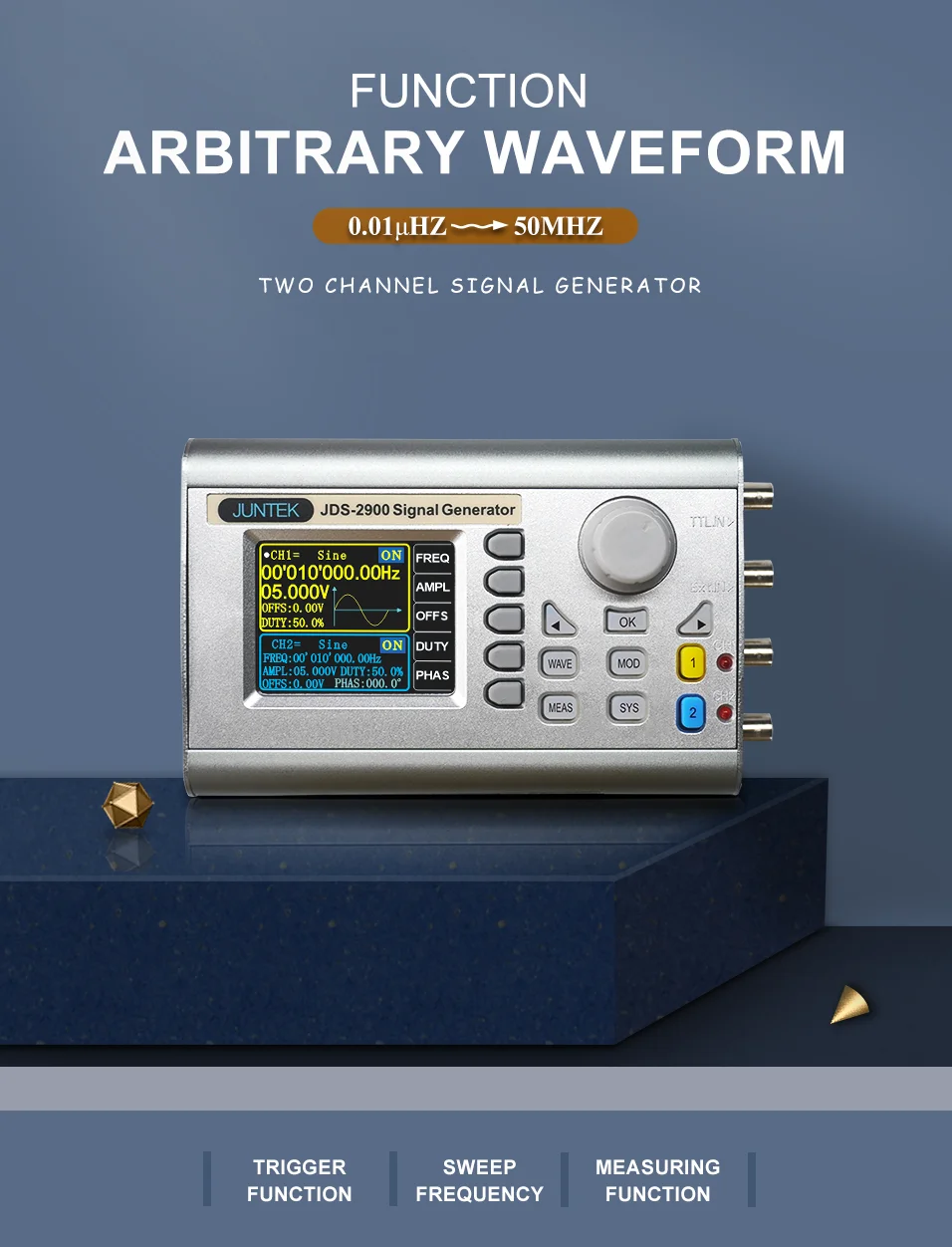

Генератор сигналов Cleqee JDS2900 50 МГц с цифровым управлением Двухканальный

JDS2900Цифровое управление двухканальный DDS функция генератор сигналов произвольной формы, с небольшим размером, легко носить с собой, хорошая стабильность и другие характеристики, два канала полностью независимы, все параметры могут быть выполнены одновременно; может выводить функциональный сигнал, импульсный сигнал, сигналы, Цифровые сигналы и пользовательские сигналы произвольной формы, и имеет функцию счетчика и измерения сигнала; Использование крупномасштабных интегральных схем FPGA, высокоскоростные микропроцессоры MCU и Высокоточный осциллятор в качестве основы внутренних цепей, сигнал более стабильный. Технология SMT может значительно улучшить защиту от помех и срок службы инструмента; Электронные инженеры, электронные лаборатории, научно-исследовательские учреждения и электронные энтузиасты, достойные оборудования.

► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2.

►Может воспроизводить узоры пользовательской формы волны.

►Используйте Мягкие силиконовые клавиши с высокой чувствительностью и удобством в эксплуатации.

►Полностью независимый выход с двумя каналами, синхронизация работы

• 60 групп произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.

►Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.

►Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный Диапазон 2mVpp ~ 20Vpp.

• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение-0.1%.

►Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Вперед, назад и направления круговой развертки.

►С импульсными поездами функция всплеска выходного сигнала: позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.

►Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.

►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

►Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

►Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.

►Функция связи: ПК может использоваться для управления прибором.

►С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.

►Модель, продаваемая по этой ссылке, является JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна-25 МГц, частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.

Частотная характеристика JDS2900-15M JDS2900-30M JDS2900-40M JDS2900-50M JDS2900-60M Синусоидальный Частотный диапазон 0 ~ 15 МГц 0 ~ 30 МГц 0 ~ 40 МГц 0 ~ 50 МГц 0 ~ 60 МГц Квадратный Частотный диапазон 0 ~ 15 МГц 0 ~ 15 МГц 0 ~ 15 МГц 0 ~ 15 МГц 0 ~ 15 МГц Треугольный Частотный диапазон Частотный диапазон импульсов 0 ~ 6 МГц 0 ~ 6 МГц 0 ~ 6 МГц 0 ~ 6 МГц 0 ~ 6 МГц TTL Цифровой частотный диапазон Частотный диапазон произвольной волны Квадратное время подъема ≤ 25 нс ≤ 20 нс ≤ 15 нс ≤ 15 нс ≤ 15 нс Диапазон регулировки ширины импульса 150nS-4000S 60nS-4000S 40nS-4000S 30nS-4000S 30nS-4000S Разрешение частоты Mininum 0,01 & micro; Гц (0,00000001 Гц) Точность частоты ± 20ppm Стабильность частоты ± 1ppm/3h Характеристика формы волны Форма волны Синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Cink pulse, Lorentz Pulse и 60 видов пользовательских сигналов. Вертикальное разрешение формы волны 14 бит Частота дискретизации формы волны 266MSa/s Длина волны 2048 точек Синус Гармоническое подавление ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) Полное гармоническое искажение <0.8%(20 Гц ~ 20 кГц, 0dBm) Квадратный и импульсный Overshoot (квадрат) ≤ 5% Диапазон рабочего цикла (пульс) 0.1% ~ 99.9% Рампа волна Линейность ≥ 98% (0,01 Гц ~ 10 кГц) Характеристики выхода Амплитудный диапазон Частота вращения ≤ 10 МГц 10 МГц <частота ≤ 30 МГц Частота> 30 МГц 0Vpp ~ 20Vpp 0Vpp ~ 10Vpp 0Vpp ~ 5Vpp Разрешение амплитуды 1МВ Амплитудная стабильность ± 0.5%/5 ч Амплитудная плоскостность ± 5%(<10 МГц); ± 10%(>10 МГц) Сигнал на выходе Выходное сопротивление 50Ω ± 10% (Типичный) Защита Короткое замыкание 60S не будет повреждено Смещение постоянного тока Диапазон офсетной регулировки Выходная амплитуда> 2 в 0,2 V <Выход amplitude≤ 2В 0 <Выход amplitude≤ 0,2 V -9,99 V ~ 9,99 V -2,5 V ~ 2,5 V -0,25 V ~ 0,25 V Офсетное разрешение 0,01 V Фазовая характеристика Диапазон регулировки фаз 0 ~ 359.9o Разрешение фазы 0.1o TTL/COMS выход Низкий уровень <0,3 в Высокий уровень 1 В ~ 10 в Повышение уровня/осеннее время ≤ 20 нс Функция внешнего измерения Функция счетчика частоты Диапазон измерения частоты 1 Гц ~ 100 МГц Измерение Время ворот непрерывно регулируется между 0,01 S ~ 10s Функция счетчика Счетная область 0-4294967295 Комбинированный режим 2 вида режимов соединения, DC и AC Режим подсчета Ручная работа Диапазон напряжения входного сигнала 2Vpp ~ 20Vpp Измерение ширины импульса 0.01us (разрешение), 20s (максимальное время измерения) Измерение периода 0.01us (разрешение), 20s (максимальное время измерения) Функция развертки Канал развертки CH1 или CH2 Тип развертки Линейная развертка, бревенчатая развертка Время подметания 0,1 s ~ 999,9 s Диапазон установки Произвольно устанавливается между точкой запуска и точкой остановки Направление развертки Вперед, назад и круглый ход Общие технические параметры Дисплей Тип дисплея 2,4 дюймов TFT цветной ЖК-дисплей Хранение и загрузка Количество 100 групп Расположение От 00 до 99 (извлечение данных о месте 00 по умолчанию) Произвольная волна Количество От 1 до 60, всего 60 групп (по умолчанию 15 групп) Интерфейс Режим интерфейса USB к последовательному интерфейсу Интерфейс расширения- Существует последовательный интерфейс режима уровня TTL, чтобы быть удобным для вторичной разработки. Скорость связи Стандарт 115200bps Протокол связи Принять режим командной строки, открытый протокол Источник питания Диапазон напряжения DC5V ± 0,5 V Производственный процесс Технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы Предупреждение ющий тон Пользователь может установить или выключить Рабочие характеристики Полная кнопка работы, ручка непрерывной регулировки Условия окружающей среды Температура: 0 ~ 40 oC Влажность:<80% Вес 800 г Размер 146*96*56 мм

1. DDS генератор сигналов * 1

2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1

4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2

Дисплей для тестирования
