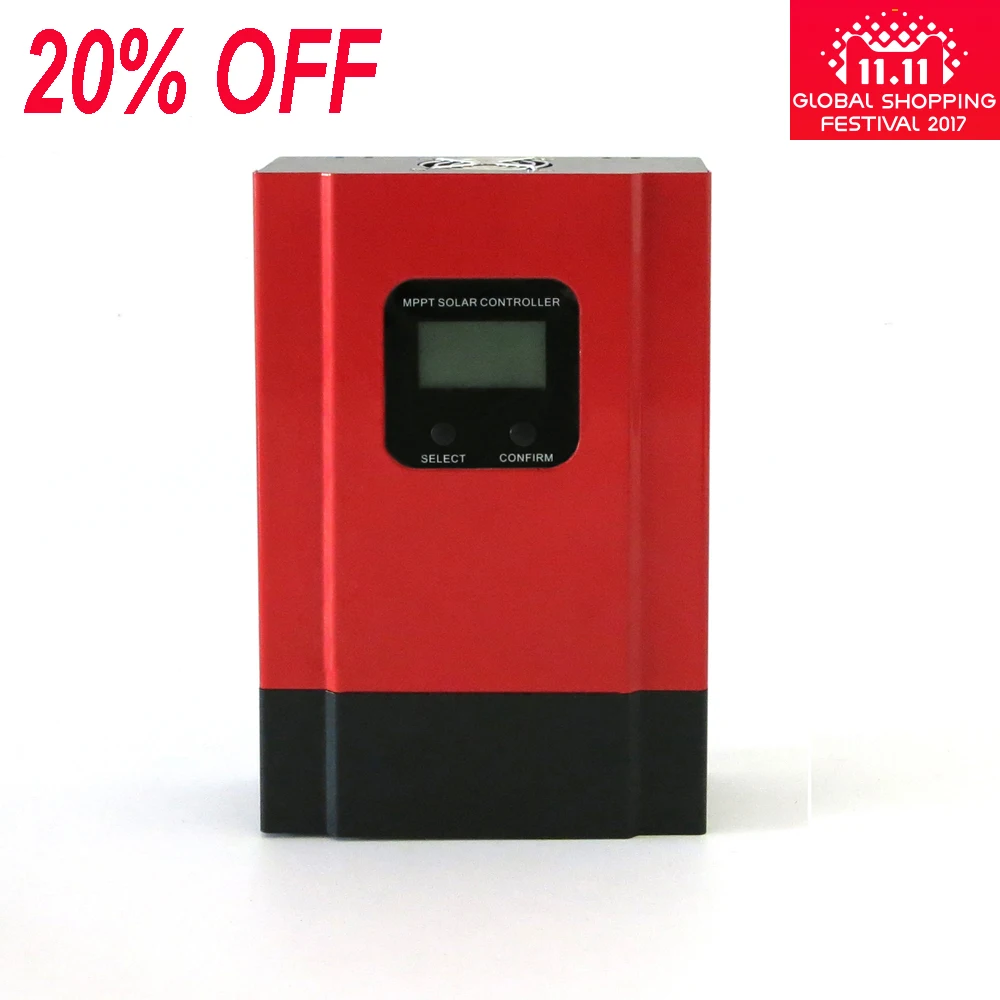

ESmart3 40A 60A MPPT Контроллер заряда 12 В 24 в 36 48 авто подсветка ЖК дисплей макс. 130 вход

ESmart3 40A 60A MPPT Контроллер заряда 12 В 24 в 36 48 авто подсветка ЖК дисплей макс. 130 вход

Введение:

Серия eSmart3-это третье поколение контроллера eSmart mppt, основанное на контроллере eSmart1, eSmart2 series mppt, мы обновляем дисплей с ЖК-дисплеем задней подсветки, способом контроля нагрузки, способом подключения, внутренняя структура, уменьшает статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы. и т. Д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Он широко используется в Автономной солнечной системе, солнечной базе связи, бытовых солнечных системах, уличных солнечных системах, полевом мониторинге и других областях и т. д.

Выберите eSmart3, более умный в жизни!

Напряжение системы:Автоматическое распознавание DC12V/24 V/36 V/48 V

Номинальный ток:20A 30A 40A 50A 60A

Максимальное PV (voc) напряжение:DC150V

1 Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

2 12В/24В/36В/48ВСистема автоматического распознавания, пользователи могут использовать его в различных системах удобно.

3 максимальное входное напряжение PV:DC150V

4 режима зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

5 Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, контроль времени, режим PV & Time control.

6uРекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

7 большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее.Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

8  RS485 связь, мы можем предложить протокол связи также, это удобно для управления интеграции пользователя.

9 сертификатов CE, RoHS, FCC. Мы можем помочь клиентам одобрить другие сертификаты.

101 год гарантии. И От 3 до 10 лет также может быть предоставлен Расширенный гарантийный сервис.

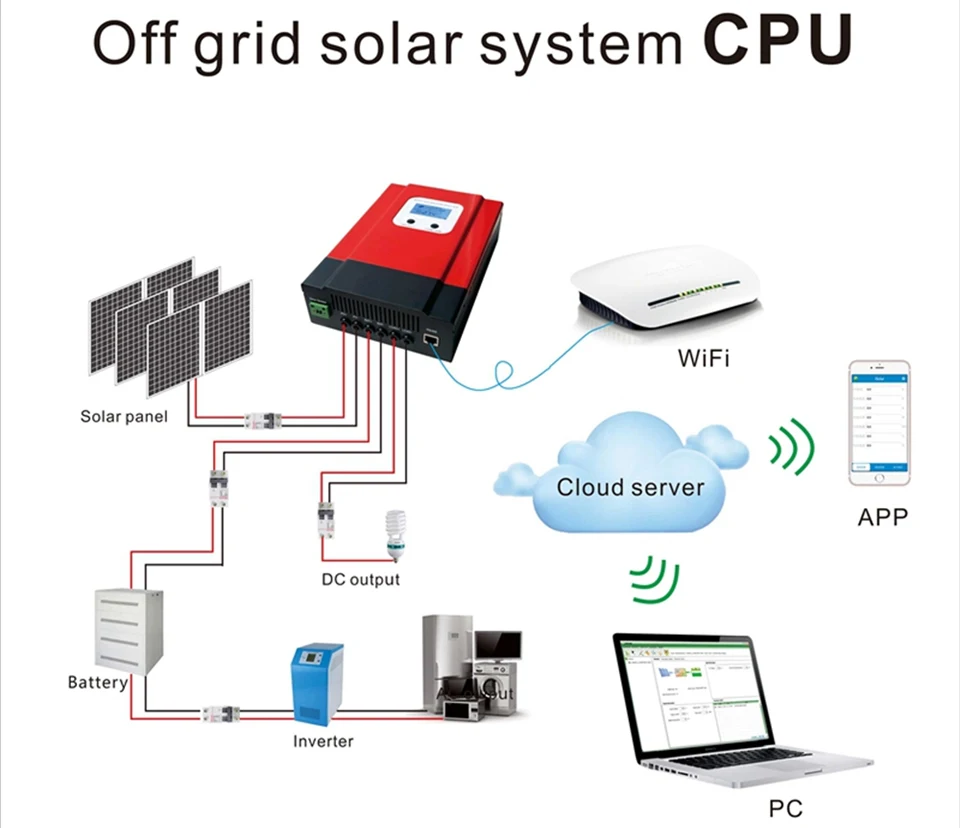

Схема подключения контроллера MPPT:

Отображение и настройка параметров:

Информация о ЖК-дисплее

Установите тип батареи и режим контроля нагрузки

Параметр:

Модель

20А

30A

40А

50A

60А

ESmart3-12V/24В/36В/48В-серия

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Эффективность MPPT

≥ 99.5%

Тип системы

DC12V/24 V/36 V/48 V

Автоматическое распознавание

Входная характеристика

PV Макс. Напряжение (VOC)

Система 12В/24В/36В/48В

150 в

Высокая точка защиты входного напряжения

Система 12В/24В/36В/48В

150 в

Номинальная мощность PV

12В система

260 Вт

390 Вт

520 Вт

650 Вт

780 Вт

24В система

520 Вт

780 Вт

1040 Вт

1300 Вт

1560 Вт

36В система

780 Вт

1170 Вт

1560 Вт

1950 Вт

2340 Вт

48В система

1040 Вт

1560 Вт

2080 вт

2600 Вт

3120 Вт

Характеристика заряда

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Выбор типов батарей (по умолчанию используется гелевая батарея)

12В/24В/36В/48В

Затопленный, герметичный свинцово-кислотный, гелевый Аккумулятор

(Другие типы батарей также могут быть определены)

Номинальный ток заряда

12В/24В/36В/48В

20А

30A

40А

50A

60А

Характеристики выходного разряда

Выходное напряжение

На основе напряжения батареи

Выходной контроль

Режим включения, режим выключения, режим управления напряжением PV, контроль времени, управление временем PV +

Дисплей/коммуникация

ЖК-дисплей/верхняя часть ПК (RS485)

Тип системы, напряжение PV, напряжение зарядки, зарядный ток, мощность зарядки, температура

Другие параметры

Функция защиты

Да

Термические методы

Вентилятор охлаждения

Размер упаковки ДхШхВ (мм)

289*204*101

306*210*120

Вес нетто (кг)

2,3

2,6

Вес брутто (кг)

3

3,5

Тип механической защиты

IP 25

WIFI модуль (опционально):  WIFI и ПК кабель будет Отправляется почтой Китая, если приобретается отдельно!

Два типаРабочийРежимs:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (указанный как режим AP ниже), в этом режиме Cloud-Box-M1 выступает в качестве точки доступа, позволяя другим беспроводным терминалам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (называетсяРежим STAНиже), Cloud-Box-M1 может быть подключен к маршрутизатору Wi-Fi hotspots, но сам по себе не принимает беспроводной доступ.

Использование ключевых инструкций:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что позволяет Cloud-Box-M1 войти в состояние ожидания STA (сбросПарольМаршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния рабочего режима:

При перезапуске питания или нажатии кнопки Reset:

Если «сигнал» светится в течение 10 секунд, то мигание означает работу в режиме AP.

Если мигающий сигналНемедленно, Это означает, что работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на кнопку «ap. mode/AP mode» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Menu /меню» в правом верхнем углу, затем нажмите на кнопку «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)

Советы:Этот продукт в настоящее время подходит для использованияСерия eSmart3 ИСерия Wiser3.
