BMS 13S 30A bms new Li Ion 48V большой ток PCM для электрического велосипеда электрический

BMS 13S 30A bms new Li Ion 48V большой ток PCM для электрического велосипеда электрический

1) с балансом

2) с балансом/сигнальными кабелями;

3) без каких-либо Температура переключатель

4) BMS для зарядки с выпускное отверстие может отличаться

5) обнаружение короткого замыкания (защита от избыточной разрядки, перегрузки по току, и защита от короткого замыкания)

6) рады работать по OEM

1. Батарея сборки обратите внимание перед BMS установки:

Каждая ячейка должен соответствовать хорошо до BM установки (Батарея внутреннее сопротивление различия в пределах 5 миллиом, напряжение в 0,03 V, емкость колебаться в пределах 50 мА · ч). Lfepo4 сотовый напряжения между 2,6 V ~ 3,5 V, литий-ионный аккумулятор, напряжение с диагональю экрана 3 ~ 4V.

Если клетки полностью заряжен, пожалуйста, выполнять их в Стандартный диапазон напряжения. Целл во-первых параллельно, а затем серии.

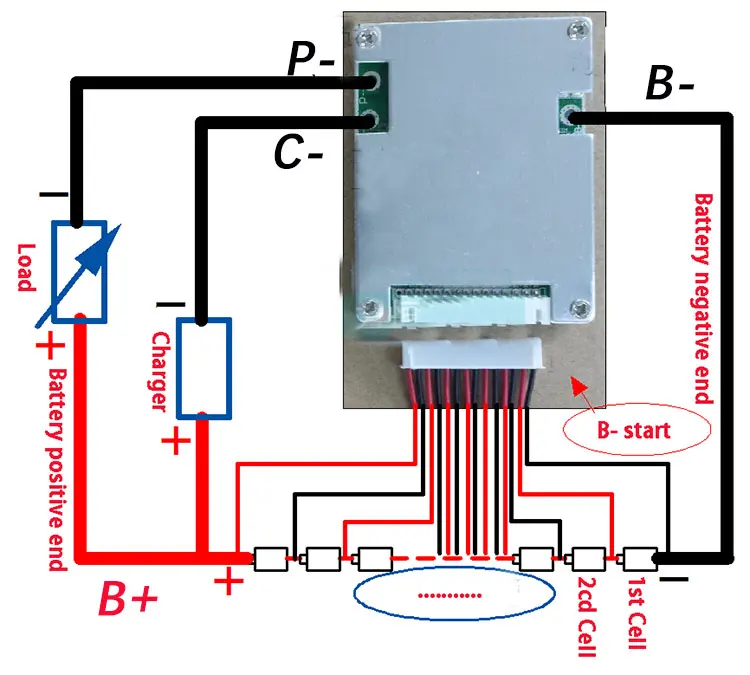

2. Инструкции по подключению BMS провода:

(A) извещение о подсоединении B-большая короткий провод к аккумулятору общего отрицательным концом (B-и выпускное отверстие для студийной съемки с изображением отверстия, вы можете использовать один большой провод для подключения с одним отверстием для крепления или несколько средних провода для того чтобы соединить каждое отверстие.)

(B) извещение о подсоединении сигнала/балансировочные провода: Снимите балансировочные провода с BMS перед тем, как вы сборки. Начните с B-, во-первых, провод подключается к аккумулятору B-, второй баланс B1 провод подключения к первому сотовый положительный, B2 подключения ко второму сотовый положительный, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2,B3....B13

(C) убедитесь в том, что все проводов перед оформлением заказа вы подключите разъем BMS: Используйте мультиметра для проверки каждой из соседних серии напряжения, Если же нет, то BMS будет гореть. (Литий-ионная напряжение меньше 4 V,Lifepo4 напряжения меньше номинального напряжения 3,5 V)

(D) Тесты аккумулятор общего отрицательного напряжения между батареей общую положительную оценку ли равных общее напряжение.

(E) Подключите балансировочные провода к BMS (Подключите low бит к высоким бит), подключите зарядки/разрядки больших проводов для того, чтобы «C» Подсоедините красный большой провод к аккумулятору общую положительную оценку. Тесты разрядки общее напряжение снова.
