Руководство для дисплея Head Up

Модель: M9

HUD короткий для дисплея головы вверх. Он отображает данные о вождении на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение; Избегайте вождения становятся опасными из-за просмотра инструмента во время вождения. Водители могут мгновенно читать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD.

Основные функции и особенности HUD:

1. Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

2. Экран 5,5 дюймов HD дисплей

3.Многоцветная конструкция делает экран более насыщенным и легче читать

4. Нано-технология для устранения двойных отражений, более четкая.

5. Новая функция: измерение расстояния вождения

6. Богатое содержание: скорость, об/мин, температура воды, напряжение, мгновенный расход топлива, средний расход топлива, измерение расстояния вождения, напряжение, напоминания о смене, напоминания о усталости вождения, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, сигнализация неисправности двигателя, устранение кода неисправности, свободное переключение между километрами и милями.

7. Автоматическое включение/выключение: HUD Пуск и выключение автомобиля, эффективная защита автомобильного аккумулятора; Сохранение режима ручного переключения, более легкое управление HUD.

8. Автоматический и ручной режим регулировки яркости, вождение без бликов

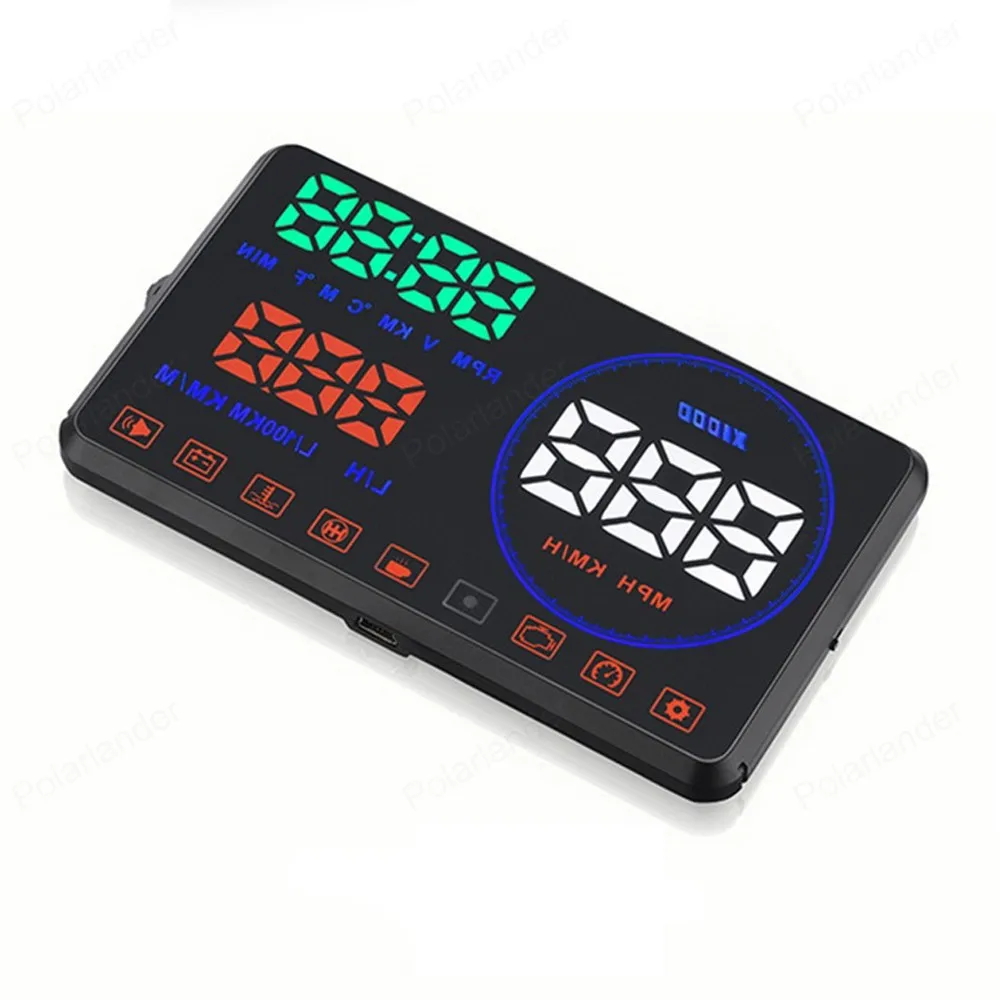

Дисплей Функция:

1.Декоративный светильник

2.И двигателя (об/мин)

3.Скорость

4.Блок скорости (км/ч, миль/ч)

5.Многофункциональная зона 1:Двигатель об/мин, напряжение, одиночное расстояние вождения (км, Миля), одиночное время вождения (минуты), температура воды

6.Блок для многофункциональной области 1

7.Многофункциональная область 2: расход топлива, расстояние одиночного вождения (км, Миля)

8.Блок для многофункциональной области 2

9.Значок: Настройка, сигнализация с превышением скорости, код неисправности, датчик на светильник, сигнализация на усталость, переключение напоминания, сигнализация на температуру воды, Сигнализация низкого напряжения, звуковой сигнал

Когда циферблат слева

1. Короткое нажатие (когда HUD включен): Переключение для мгновенного расхода топлива, расход топлива для 100 км, одиночное расстояние вождения (Пожалуйста, обратите внимание, после входа в меню настройки, короткий подъем для увеличения параметров)

2. Короткое вытягивание (когда HUD включен): после входа в меню настройки, короткое вытягивание, чтобы уменьшить параметр)

3. Вертикальный короткий пресс (когда HUD включен): переключатель для оборотов двигателя, температуры воды, одного расстояния и времени вождения (Пожалуйста, обратите внимание: после входа в меню настройки, вертикальный короткий пресс для увеличения меню)

4. Длительное нажатие: Включение или выключение звукового сигнала.

5. Вертикальное длинное нажатие в течение 5 секунд: Войдите в меню настройки, после завершения регулировки, вертикальное длинное нажатие в течение 5 секунд, чтобы сохранить его и выйти из него.

6. Длительное нажатие: потяните кнопку волны за 5 секунд, чтобы очистить код неисправности двигателя, когда HUD в нормальном состоянии.

Зуммер значок:

Потяните вниз: потяните кнопку волны 5 секунд, чтобы выключить зуммер, еще 5 секунд, чтобы включить зуммер.

Коды неисправностей двигателя:

Потяните кнопку волны 5 секунд, чтобы очистить код неисправности двигателя, когда HUD в нормальном состоянии

Сбросить настройки:

Нажмите и удерживайте нажатие для 5s, чтобы войти в меню настроек, удерживайте кнопку в течение 14 раз, чтобы найти меню 14, настройте значение по умолчанию от 0 до 1, затем нажмите для 5s, чтобы сохранить и выйти.

HUD установки:

1. Знайте свой бренд автомобиля, HUD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2 Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

HUD настройки:

Значение спидометра автомобиля было отрегулировано на заводе автомобиля, чтобы сделать вождение безопасным. Так как HUD получает данные от ECU, таким образом, HUD Дисплей является точным значением. Расчетные данные ECU будут немного отличаться от данных приборной панели автомобиля. Если вы обнаружите, что значение дисплея HUD не такое, как у вашей приборной панели, вы можете войти в настройки меню для настройки значения HUD, тогда информация о дисплее HUD будет такой же, как у вашей приборной панели.

Вертикально нажмите в волновой кнопке 5 секунд:

Введите в меню настройки (есть 3 направления для волновой кнопки: вверх, вертикально, вниз), вертикальное длинное нажатие, введите настройки меню, вертикальное короткое нажатие 1 раз, опции меню увеличат 1 единицу, вверх и вниз волновая кнопка для увеличения или уменьшения значения параметра. После регулировки вертикально удерживайте 5 секунд, чтобы вернуть предыдущий интерфейс.

Меню

В соответствии с параметрами

Регулировка угла наклона

Объяснение

Значение по умолчанию

0

Скорость

В переменного тока, 50-150

Когда скорость не такая, как приборная панель:

Вверх или вниз волновая кнопка для регулировки

107

1

Об/мин

В переменного тока, 50-150

Когда RPM не такой, как приборная панель:

Вверх или вниз волновая кнопка для регулировки

117

2

Расход топлива

В переменного тока, 50-150

Когда расход топлива не такой, как приборная панель:

Вверх или вниз волновая кнопка для регулировки

100

3

Напоминание о смещении

1000-7500

Когда RPM достигает 5000, HUD даст сигнал об/мин

5000

4

Оповещение о соотношении об/мин

1000-7500

Когда RPM достигает 5000, HUD даст сигнал об/мин

5000

5

Оповещение о превышении скорости

30-250

Сигнал тревоги о превышении скорости появляется, когда скорость транспортного средства превышает 150

150

6

Дисплей режим

От 0 до 2 лет

0 отображает всю информацию, 1-только скорость отображения, 2-ничего

0

7

Яркость регулировки

От 0 до 2 лет

0-это автоматическая регулировка, 1-самая темная ручная работа, 2-самая яркая ручная работа

0

8

Скорость блок

1-2

1-км, 2-миль/ч

1

9

Температура воды при стирке блок

1-2

1℃2 для℉

1

10

Пройденное расстояние в милях блок

0-1

(Переключение между км/милю)0-это одиночное вождение в км,

1-одиночное вождение в миле

0

11

Выбросов установка

0-100

По умолчанию выброс автомобиля составляет 20 (означает 2.0L)

, Если нет отображения расхода топлива, пожалуйста, настройте значение по умолчанию до 0

20

12

Ссылка Начальное напряжение

0-15,0

Если HUD не может отключиться, подстраиваются под 13,2-14,0 V

0

13

Задержка выключения

10-900

Значение по умолчанию для HUD время выключения составляет 10 секунд, когда автомобиль является газовым электрическим гибридом и автоматической системой запуска/остановки, вы можете задержать время отключения (например, g. 130s)

10

14

Сбросить настройки

0-1

Отрегулируйте параметр на 1, и нажмите на кнопку волны 5 секунд, чтобы сохранить, затем сброс закончен

0

Использование и установка для отражения пленки:

Обратите внимание: HUD проектирует информацию приборной панели на лобовом стекле автомобиля, потому что ветровое стекло двойное, что сделает двойное отражение на ветровом стекле при его работе. Двойное отражение будет отличаться из-за разного ветрового стекла. Если вы видите четкую информацию о дисплее, нет необходимости использовать отражающую пленку. Если есть двойное изображение, используйте отражающую пленку.

Во-первых, пожалуйста, положите нескользящий коврик на приборную панель, а затем Наденьте HUD. Отражающая пленка может быть приклеена к положению прямо над положением HUD, которое может отражать экран хоста к ветровому стеклу.

Методы вставки пленки:

1. Распылите немного воды на место, на которое будет наклеена пленка, а затем используйте сухую ткань для очистки;

2. Снимите заднюю сторону (помечено 1) отражающей пленки, затем вставьте ее в оконное стекло.

3. После того, как вы скорректировали расположение, вы можете использовать картон с царапинами или что-то еще плоское, чтобы разрезать пленку и выжать воду наизнанку, пока в ней нет пузырька или воды.

4. Снимите защитную пленку (помеченную 2) отражающей пленки. Если пленка не может отображать всю информацию, пожалуйста, настройте нескользящий коврик, чтобы перемещать положение.

Технические параметры:

Температура окружающей среды: -40c- + 80c атмосферное давление 86-106KPa

Относительная влажность: 10% -95% шум окружающей среды <= 60 дБ (A)

Уровень звукового сигнала: "= 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер HUD: 12,5*7,5*1,5 (см)

Вес HUD: 110 г

Раствор для распространенных проблем

1. Экран без дисплея и без электричества

Причина:Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если дисплей все еще отсутствует, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если он не хорош, пожалуйста, отремонтируйте его и повторите попытку.

2.HUD показывает только напряжение автомобиля и автоматическое выключение после 30 секунд, когда он находится в состоянии с электричеством во время вождения.

Причина: HUD доступен только для автомобилей с Соглашением OBD2 и EU-OBD(Европейский регион: после 03 лет, другие регионы: после 07 лет)

HUD продукты не поддерживают JOBD и OBDI и рекомендуемый тест для другого автомобиля.

3. Не видно четко, когда HUD под солнечным светом.

Проверьте, порвана ли защитная пленка HUD, и, пожалуйста, наклейте отражающую пленку в подарочной коробке, соответствующей ветровому стеклу. Или нажмите вертикально в течение 5 секунд, чтобы войти в настройки меню, когда HUD включен, короткое нажатие 7 раз в меню 7, настройте параметр на 2, вертикальное нажатие в течение 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям. Или неточную данные

Сделайте сброс.

5.Неточными Скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, короткое нажатие на волновой кнопке для переключения между км/ч и MPH

B. Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, параметр показывает 107, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6. Неточные об/мин

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню 1, параметр показывает 117, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение до 100. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

 7. Неточный расход топлива

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

HUD Дисплей три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s

В условиях с питанием, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню, нажмите в 11 раз, чтобы найти меню 11, значение по умолчанию 20 (означает еМиссия заключается в том, 2,0L), вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы с выбросом вашего автомобиля, пока он не показывает правильный. Вертикально нажмите в течение 5 секунд, чтобы сохранить и выйти.

Или найдите меню 2, параметр показывает 100, вверх или вниз, чтобы настроить.

 8. Сигнал тревоги о превышении скорости

HUD по умолчанию значение превышения скорости сигнала тревоги составляет 150, его можно отрегулировать.

В условиях с питанием, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 5 раз в меню 5, параметр 150, здесь 150 означает, что когда скорость вождения достигает 150, hud передаст сигнал о скорости, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение. Вертикальное нажатие в течение 5 секунд, чтобы сохранить после регулировки.

9. Как видно Среднее потребление топлива в 100 км?

При выключении автомобиля дисплей HUD является средним расходом топлива 100 км.

10.HUD не может автоматически включаться

Вертикальный пресс за 5 секунд, чтобы ввести в меню настройки, короткое нажатие 12 раз в меню 12 значение по умолчанию равно 0, вверх или вниз, чтобы настроить значение по умолчанию до 12,8 V, вертикальный пресс в течение 5 секунд для сохранения и выхода.

11.HUD не может автоматически отключаться в автомобилях с функцией Start Stop

Вертикальное короткое нажатие кнопки волны 5 секунд, чтобы войти в настройки меню, вертикальное короткое нажатие 12 раз в меню 12, параметр по умолчанию 0, вверх или вниз Кнопка для регулировки значение по умолчанию до 13,2 V

12. Когда HUD выключен, он снова начинает работу

Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 12 раз в меню 12, по умолчанию параметр 0, вверх или вниз изменить его на 13,8 В, вертикальный пресс в течение 5 секунд для сохранения и выхода.
