ETCR5000 цифровой 3 фазный анализатор мощности тестер с анализатором качества

ETCR5000 цифровой 3 фазный анализатор мощности тестер с анализатором качества

ETCR5000 цифровой 3 фазы Мощность анализатор тестер с Мощность Анализатор качества Мощность для контроля уровня сахара в крови с ETCR040B Сенсор

Примечание:

Цена указана в нашем магазине только для хоста ETCR5000 и аксессуаров 040B.

◆Transient функцию записи

Мониторинг мгновенного изменения параметров напряжения сети, включая ток напряжения, всплеск напряжения, всплеск напряжения, провисание и короткое прерывание питания, временное перенапряжение, ток удара и мгновенное искажение напряжения. Инструменты могут хранить 150 наборов переходных сигналов одновременно.

◆ Отправной текущий контроль

Мониторинг импульсного тока линии и пускового тока при запуске электрического оборудования помогает правильно спроектировать мощность. Может отображаться кривая роста/падения RMS в процессе запуска, кривая конверта тока запуска, форма волны 4 каналов тока и напряжение 4 каналов. Запись около 100 с после запуска, хранение тока/напряжения мгновенной и кривой волны каждого цикла в 100 с.

◆Функция записи и хранения диаграммы тренда

Храните все параметры тестирования основных функций (Urms, Uthd, Ucf, Uunb, Hz, Vrms, Vthd, Vcf, Vunb, PST, Arms, Athd, Acf, Aunb, KF,W, VAR, VA, PF, COS & phi;, TAN & phi;),50 гармоник напряжения, 50 токовых гармоник. И создать кривую тренда. Запись данных в течение длительного времени в соответствии с потребностями (одновременный выбор 20 параметров для записи данных один раз в пять секунд, вы можете записать около 300 дней.).

◆Alarm функция

Установите предельные значения в соответствии с потребностями, отслеживая значения, независимо от того, будет ли избыточная съемка генерировать журнал будильника, такой как: напряжение, ток, Разбаланс, коэффициент гармоник, частота, активная мощность, полное гармоническое искажение. Вы можете настроить 40 различных сигналов тревоги, каждая группа может устанавливать различные параметры мониторинга (включая 50 гармоник, в общей сложности 123 различных параметров) и предельные значения, также может установить кратчайшее время превышения. Журнал может содержать до 12800 сигналов тревоги.

◆Snapshot функция

Любой экран может быть сохранен (снимок экрана), в то же время автоматически записывает время и тестовый режим. Например, можно сохранить напряжение и форму волны тока, гармоническую таблицу бар, диаграмму phasor и т. д. это может сохранить максимум 60 снимков экрана.

◆Communication функция

Общаться с компьютером через USB; Программное обеспечение для мониторинга может отображать форму сигнала анализа качества мощности, считывание переходных сигналов, запись трендовой диаграммы, журнал сигнализации, скриншоты и отображение на компьютере.

◆Setting функция

Пользователь может настроить время и дату, конфигурацию контрастности и яркости экрана, определение цветов Кривой каждой фазы.

Выбор типа подключения к сети.

Конфигурация типа датчиков тока и коэффициентов напряжения.

Выберите Меню на китайском или английском языках.

◆Вспомогательное меню на китайском/английском языках

Каждый этап операции может нажать кнопку «help» для получения соответствующей информации

Источник питания

Перезаряжаемые литий-ионный аккумулятор пакеты 9,6 V, зарядное устройство резервного копирования.

Индикатор заряда батареи

Символ батареи показывает энергию сброса. Когда напряжение слишком низкое, автоматическое выключение после 1 минуты.

Энергопотребление

Текущее потребление нормального теста 490 мА, непрерывная работа в течение 8 часов.

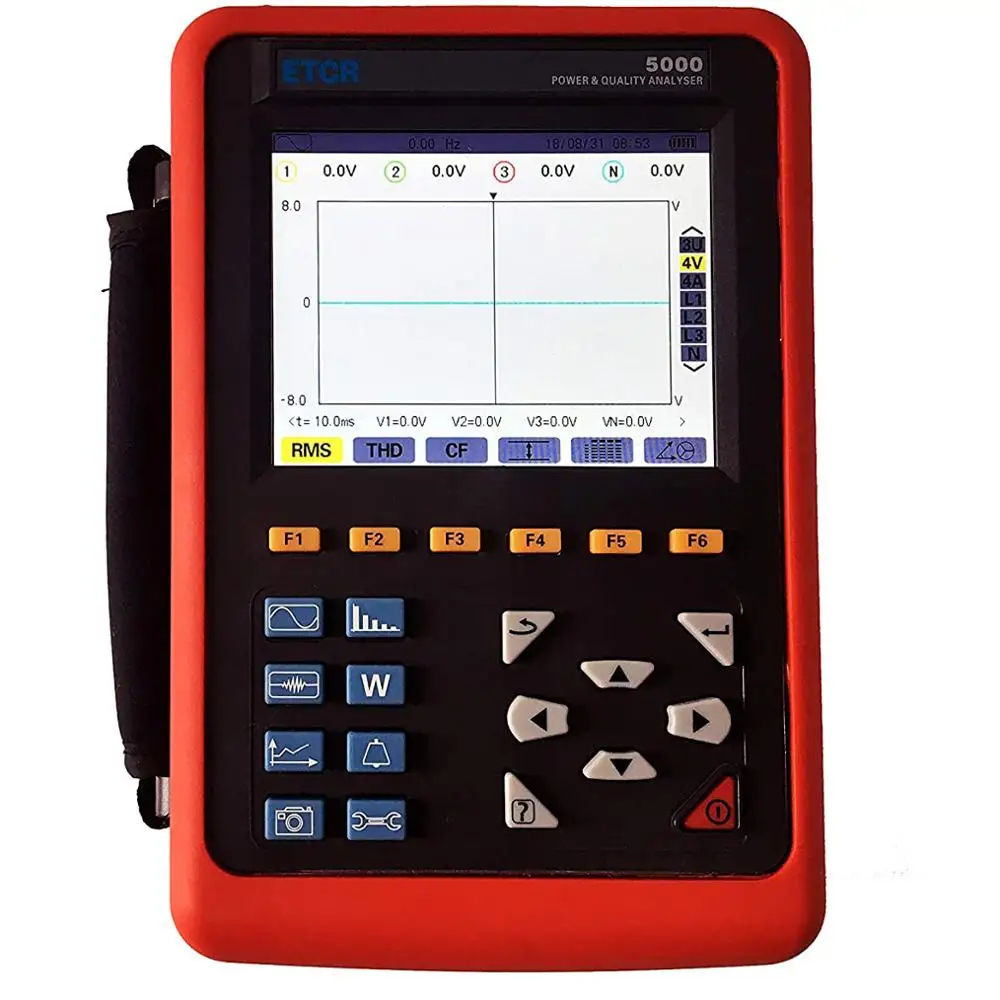

Режим отображения

Цветной ЖК-экран, 640 dots× 480 точек, 5,6 дюймов, домен дисплея: 116 мм × 88 мм.

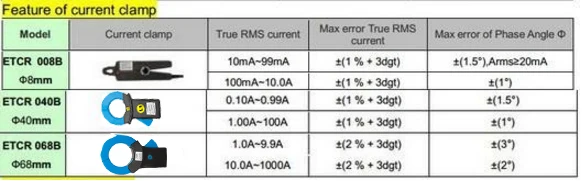

Размер зажима

008B небольшой sharp токовые клещи: 7,5 мм × 13 мм;(Опционально)

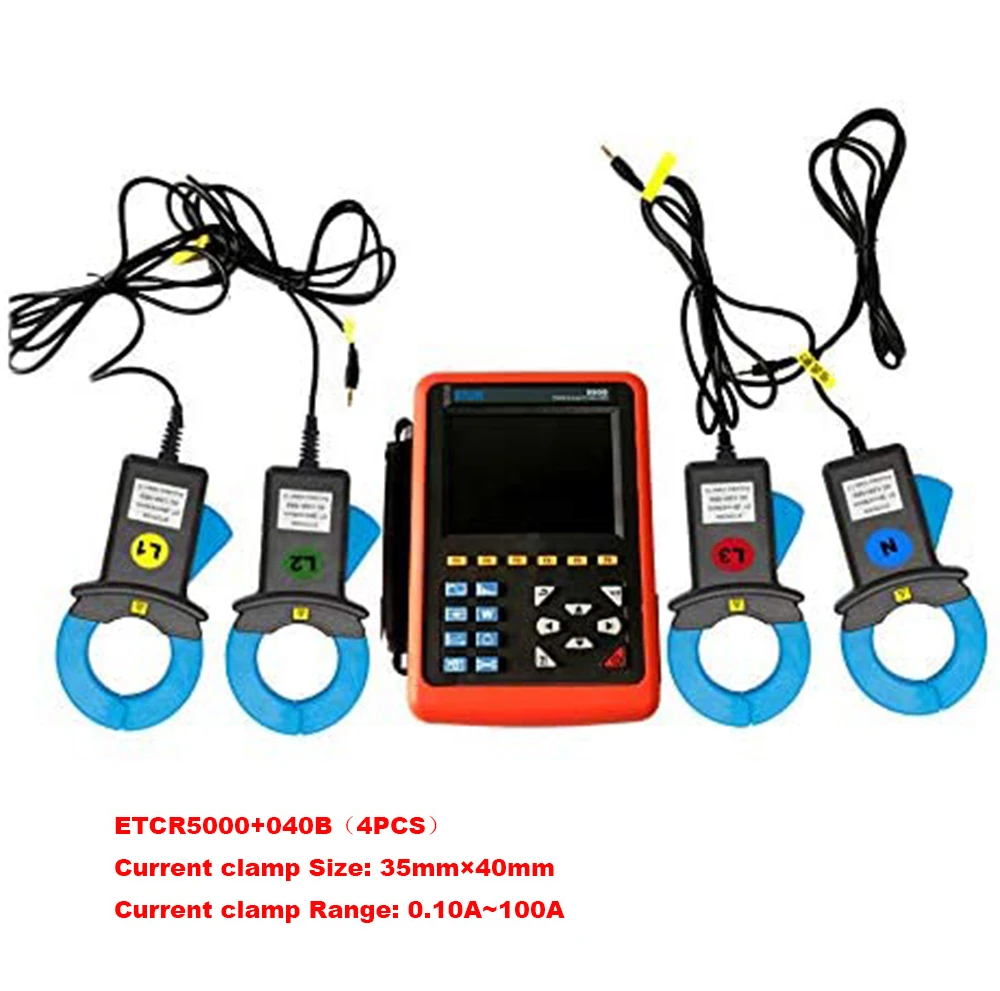

040B зажим тока круга: 35 мм × 40 мм;

068B круглый токовый зажим: 68 мм × 68 мм.(Опционально)

300F гибкий датчик тока катушки (с интегратором): ф300мм(Опционально)

Размеры инструмента

L×W×H: 240 мм × 170 мм × 68 мм.

Количество каналов

4U/4I.

Фаза-фаза напряжения

1,0 V ~ 2000V.

Фазно-нейтральное напряжение

1,0 V ~ 1000V.

Ток

008B токовый зажим: 10мА ~ 10.0а;(Опционально)

040B токовый зажим: 0.10A ~ 100A;

068B токовый зажим: 1.0A ~ 1000A;(Опционально)

300F гибкий датчик тока катушки (с интегратором) : 10A ~ 6000A(Опционально)

Частота

40 Гц ~ 70 Гц.

Параметры электричества

W, VA, Var, PF, DPF, cos & phi;, tan & phi;.

Параметры энергии

Wh, Varh, Vah.

Гармонический

Заказ 0 ~ 50.

Полное гармоническое искажение

Закажите 0 ~ 50, каждая фаза.

Режим Expert

Да.

Количество переходных записей

150 комплектов.

Мерцание напряжения

Да.

Режим пускового тока

Да, 100 секунд.

3 фазы дисбаланса

Да.

Запись

300 дней (одновременная запись 20 параметров, запись одной точки каждые 5 секунд).

Минимальное/Максимальное записанное значение

Измерение максимального и минимального значений в течение определенного периода времени.

Сигнализация

40 различных типов параметров, 12800 наборов сигналов тревоги.

Пик

Да.

Дисплей диаграммы Phasor

Автоматически.

Емкость снимков

60

Язык меню

Английский/китайский.

Коммуникация

USB.

Автоматическое выключение

Когда запущена сигнальная кампания или поиск переходных процессов, ввод тока или запись тренда в ожидании или в процессе, устройство не автоматически отключается.

В другом тестовом режиме, 15 минут без нажатия клавиш, автоматическое выключение после подсказки 1 минуту.

Функция подсветки

Да, подходит для использования ночью и в темном месте.

Вес

Хост: 1,6 кг (с батареей).

008B небольшой острый токовый зажим: 170 г × 4;(Опционально)

040B круглый токовый зажим: 190 г × 4;

068B круглый токовый зажим: 510 г × 4;(Опционально)

300F гибкий датчик тока катушки (с интегратором) : 330 г × 4;(Опционально)

Тестовые провода и адаптер питания: 900 г;

Общий вес: около 9,2 кг (с упаковкой).

Длина провода для проверки напряжения

3 м.

Длина провода датчика тока

2 м.

Рабочая температура и влажность

-10 °C ~ 40 °C; Ниже 80% относительной влажности.

Хранение температуры и влажности

-10 °C ~ 60 °C; Ниже 70% относительной влажности.

Входное сопротивление

Входное сопротивление испытательного напряжения: 1MΩ.

Выдерживает напряжение

Выдерживает 3700 в/50 Гц синусоидальное напряжение переменного тока в течение 1 минуты между проводкой инструмента и оболочкой.

Изоляция

Между проводкой инструмента и оболочкой ≥ 10 МОм.

Структура

Двойная изоляция, с защитой от вибрации.

Безопасные правила

IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, степень загрязнения: 2.
