Защитная плата BMS PCM для аккумуляторов литий ионная 14 8 в 16 18650 с балансиром ионной

Защитная плата BMS PCM для аккумуляторов литий ионная 14 8 в 16 18650 с балансиром ионной

Это для 4s литий-ионный аккумулятор пакеты.

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием устройства высокого напряжения;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или коротких замыканий);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) низкое напряжение в режиме ожидания.

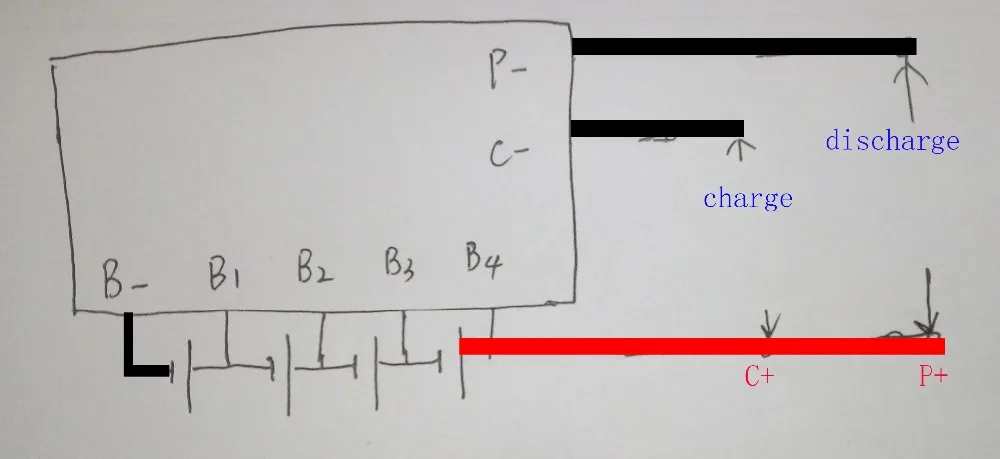

4S BMS инструкции по подключению:

B-(0 В) Подключите аккумулятор с отрицательным концом

B1 (3,7 V) извещение о подсоединении к точке между батареей 1 и батареей 2

B2 (7,4 V) извещение о подсоединении к точке между батареей 2 и 3;

B3 (11,1 V) извещение о подсоединении к точке с диагональю экрана 3 и батарея 4;

B + (14,8 В) /B4 положительная батарея, подключенная;

C +/P +Подключенный аккумулятор положительный;

Отрицательное разгрузочное соединение P

C- connect заряд отрицательный

Примечание:

Пожалуйста, не срезайте, после установки сначала зарядите аккумулятор, затем он выдержит.

Область применения:

4S литий-ионная аккумуляторные батареи

Обратите внимание:

1) обратите внимание, что входное и выходное напряжение, а также параметры тока нагрузки для платы защиты питания не превышают электрические параметры допустимого потребления энергии;

2) обратите внимание, что ток нагрузки не может работать долгие часы между максимальным постоянным током работы и током защиты от перегрузки по току;

3) при подключении аккумулятора он может не разряжаться. В этом чехол, Подключите зарядное устройство, может быть восстановлено в нормальном рабочем состоянии;

4) хотя встроенная схема электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от платы защиты статического электриения.
